Fig. 1: Applique Replacement - Quarter Panel Upper
Courtesy of GENERAL MOTORS CORP.

Quarter Panel Upper Applique Replacement

CARGO TIE DOWN LOOP BRACKET REPLACEMENT

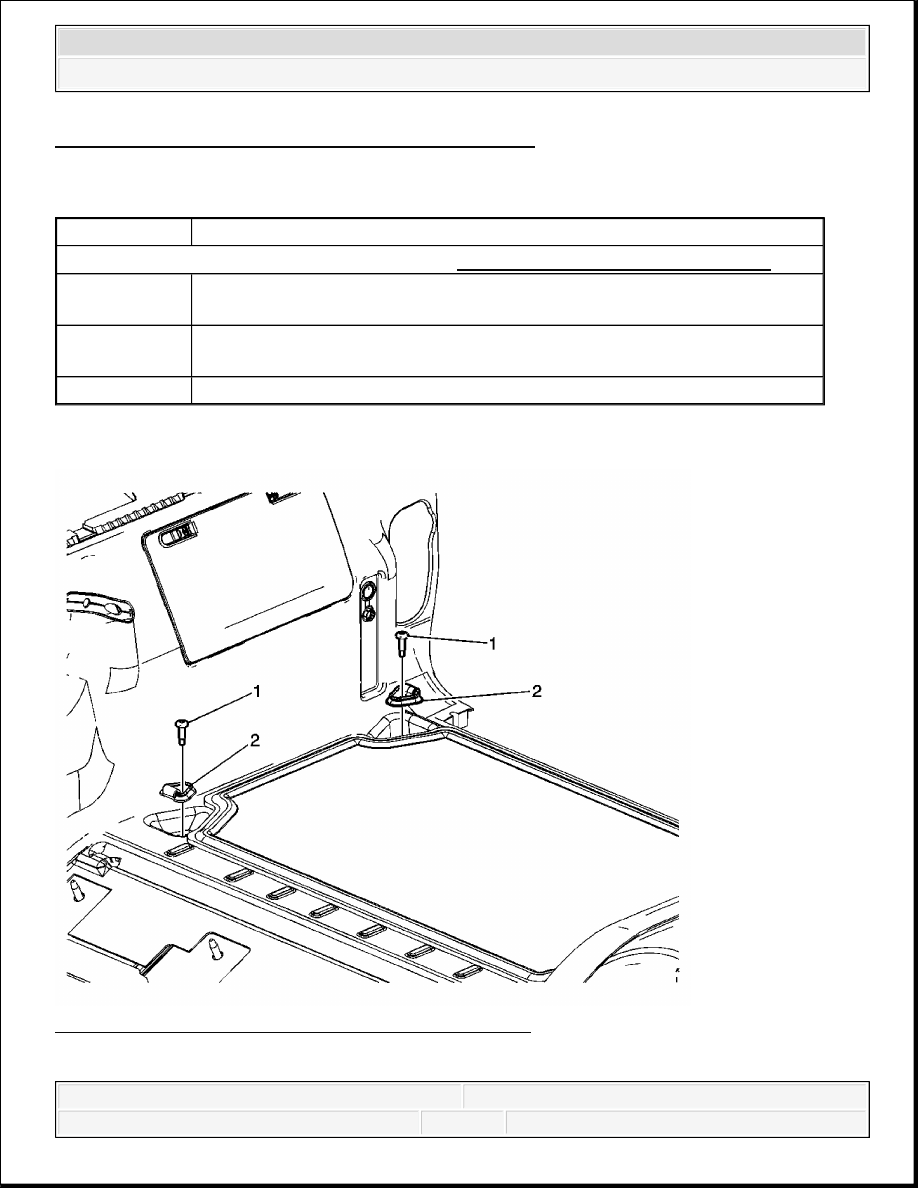

Fig. 2: Bracket Replacement - Cargo Tie Down Loop
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Clips, Integral (Qty: 2)
Tip: Pull applique inside edge outward in order to release clips.

2

Retainers, Integral (Qty: 2)
Tip: Pull applique outward in order to release retainers.

3

Applique, Quarter Panel Upper



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Exterior Trim - H3



Cargo Tie Down Loop Bracket Replacement

DOOR EMBLEM AND NAMEPLATE REPLACEMENT (GME)

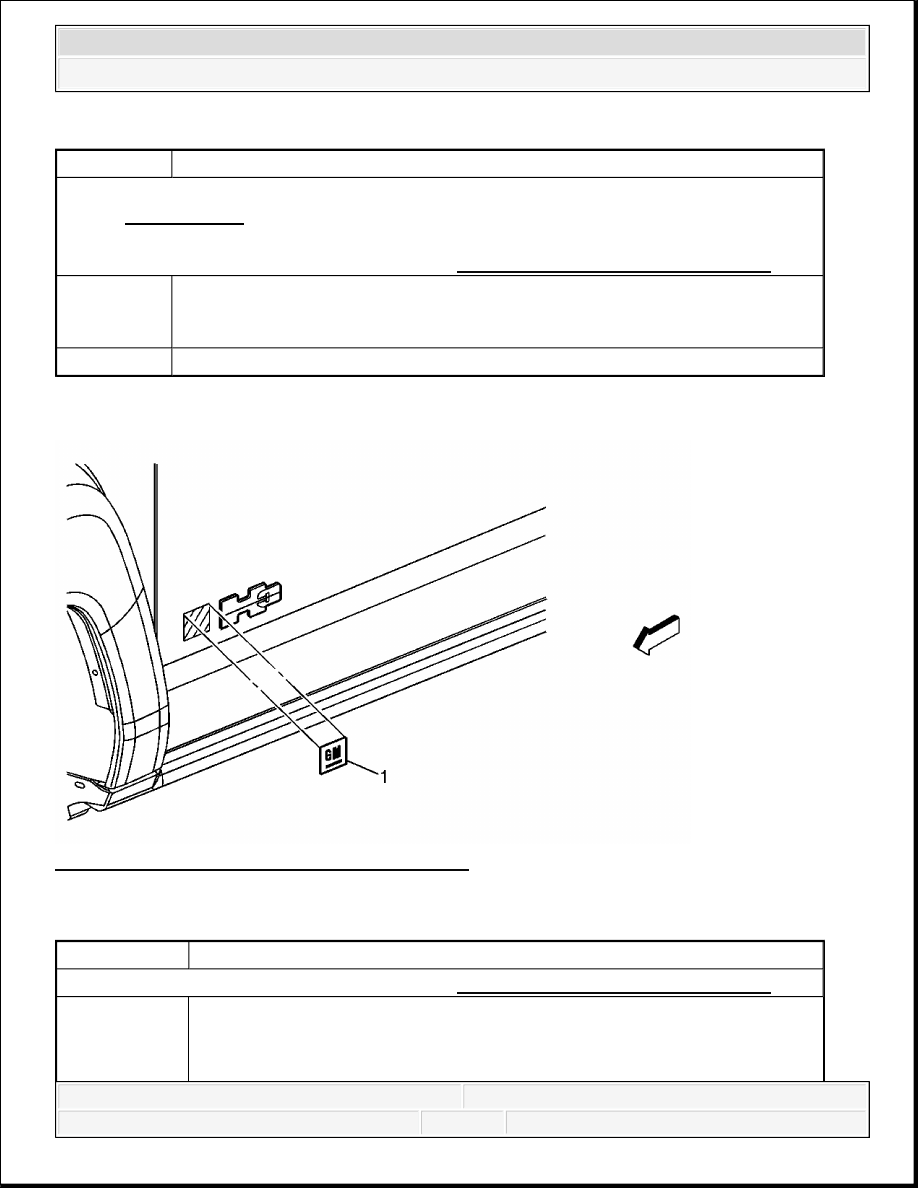

Fig. 3: View Of Door Emblem and Nameplate
Courtesy of GENERAL MOTORS CORP.

Door Emblem and Nameplate Replacement (GME)

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

NOTE:

Refer to Fastener Notice .

1

Bolt, Cargo Tie Down Loop (Qty: 4)

Tighten: 34 N.m (25 lb ft)

2

Loop Assembly, Cargo Tie Down

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Front Door Nameplate

1. When removing protective liners from adhesive backed nameplates, be



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Exterior Trim - H3



DOOR EMBLEM AND NAMEPLATE REPLACEMENT (H3)

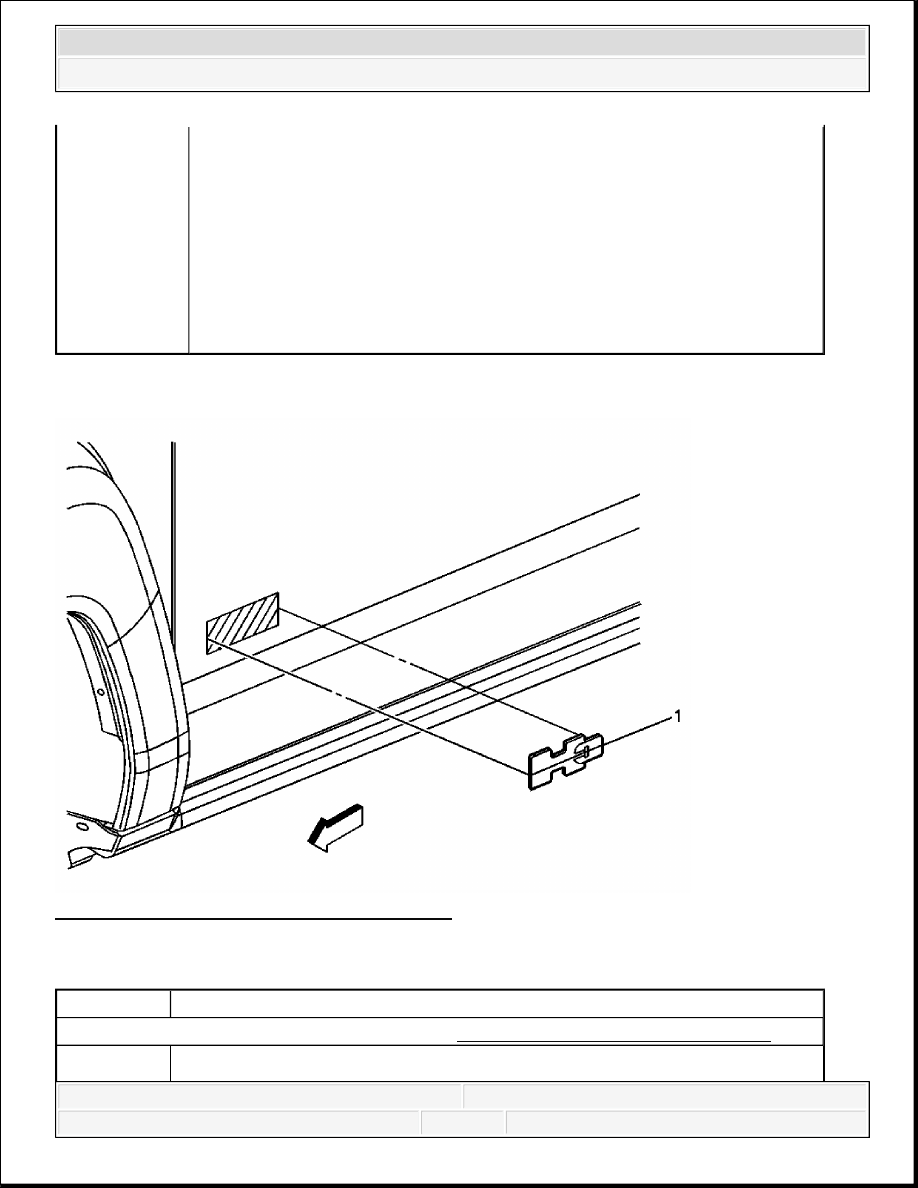

Fig. 4: View Of Door Emblem & Nameplate
Courtesy of GENERAL MOTORS CORP.

Door Emblem and Nameplate Replacement (H3)

1

careful not to touch the tape with hands and do not allow the tape to
come in contact with dirt or any foreign matter prior to adhesion.

2. Use a J 25070 or equivalent to remove the old nameplate. Clean all

the adhesive residue from the fender, wipe the surface dry with a clean
lint-free towel prior to installing new nameplate.

3. Ensure full adhesion is made once the nameplate has been installed.


Tip: Clean and dry thoroughly the area where the emblem will be installed.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Side Front Door Emblem (Qty: 1)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Exterior Trim - H3



ENDGATE EMBLEM AND NAMEPLATE REPLACEMENT (BASE)

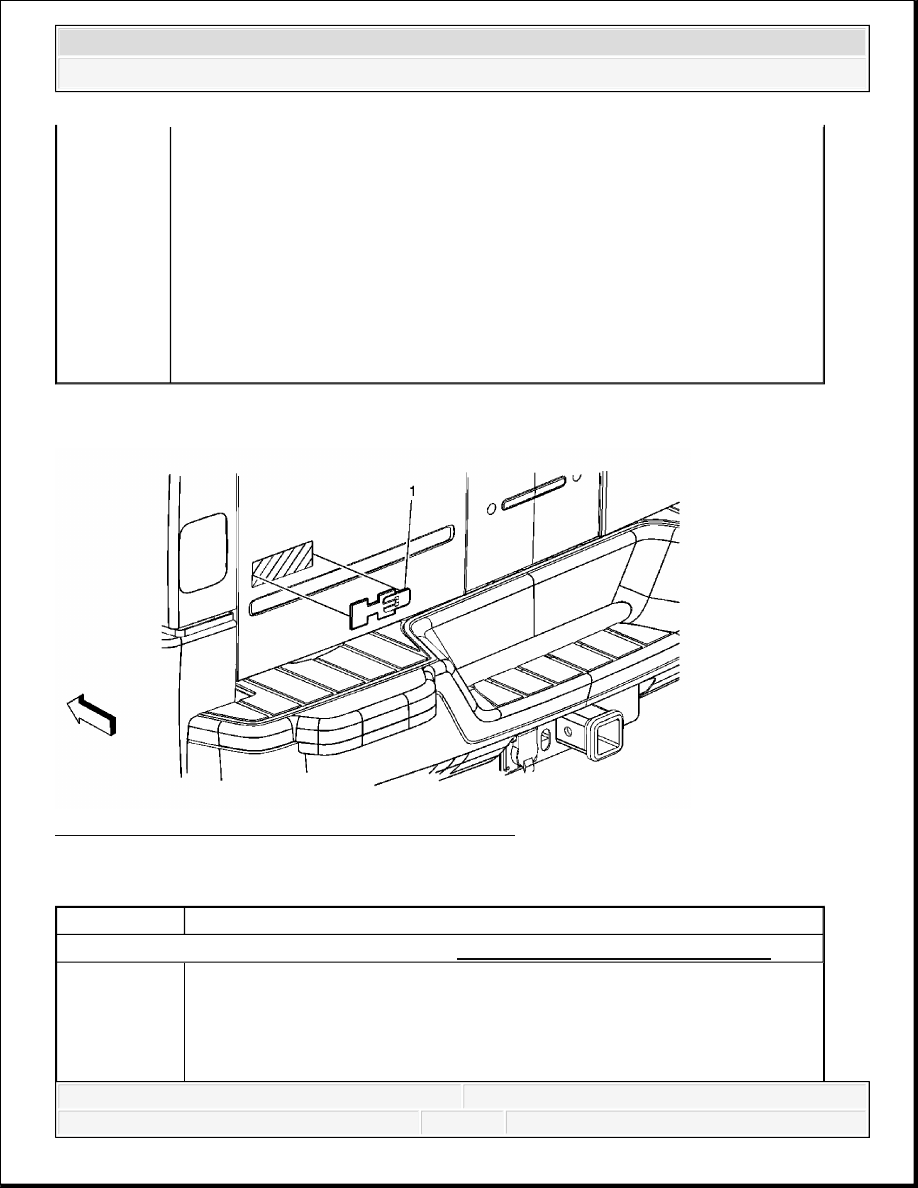

Fig. 5: Emblem/Nameplate Replacement - Endgate
Courtesy of GENERAL MOTORS CORP.

Endgate Emblem and Nameplate Replacement (Base)

1

1. When removing protective liners from adhesive backed nameplates, be

careful not to touch the tape with hands and do not allow the tape to
come in contact with dirt or any foreign matter prior to adhesion.

2. Use a J 25070 or equivalent to remove the old nameplate. Clean all the

adhesive residue from the fender, wipe the surface dry with a clean lint-
free towel prior to installing new nameplate.

3. Ensure full adhesion is made once the nameplate has been installed.


Tip: Clean and dry thoroughly the area where the emblem will be installed.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Endgate Emblem (Qty: 1)

1. When removing protective liners from adhesive backed nameplates, be

careful not to touch the tape with hands and do not allow the tape to
come in contact with dirt or any foreign matter prior to adhesion.
