Hummer H3. Manual - part 1207

Fig. 47: View Of Electrical Connector Release Lever & CPA
Courtesy of GENERAL MOTORS CORP.

2. Position the receiver to the I/P.

3. Connect the receiver electrical connectors.

4. Install the CPA (2) to the electrical connector.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Fig. 48: View Of Digital Radio Receiver
Courtesy of GENERAL MOTORS CORP.

5. Install the receiver to the I/P.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3

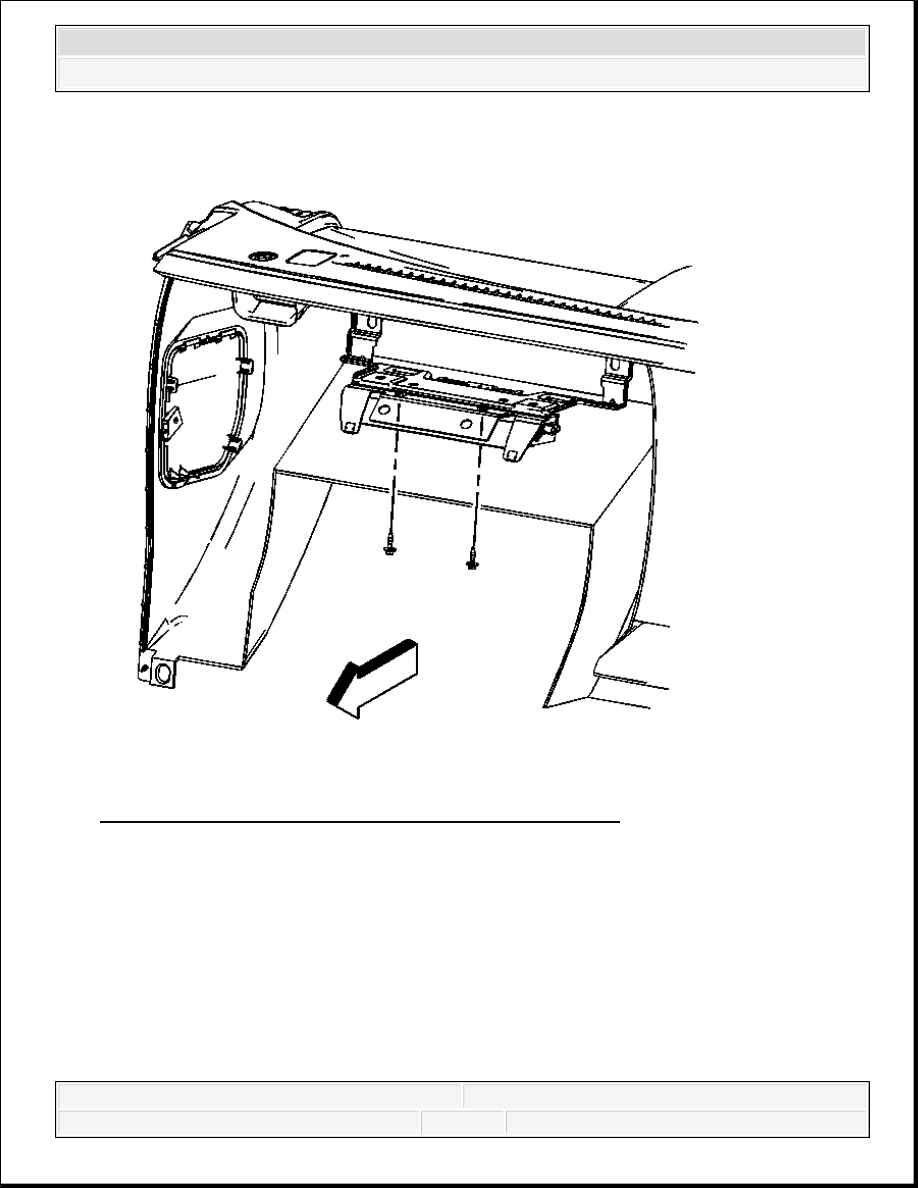

Fig. 49: View Of Digital Radio Receiver Retaining Screws
Courtesy of GENERAL MOTORS CORP.

6. Install the screws retaining the digital radio receiver to the I/P structure.

Tighten: Tighten the screws to 3 N.m (27 lb in).



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3

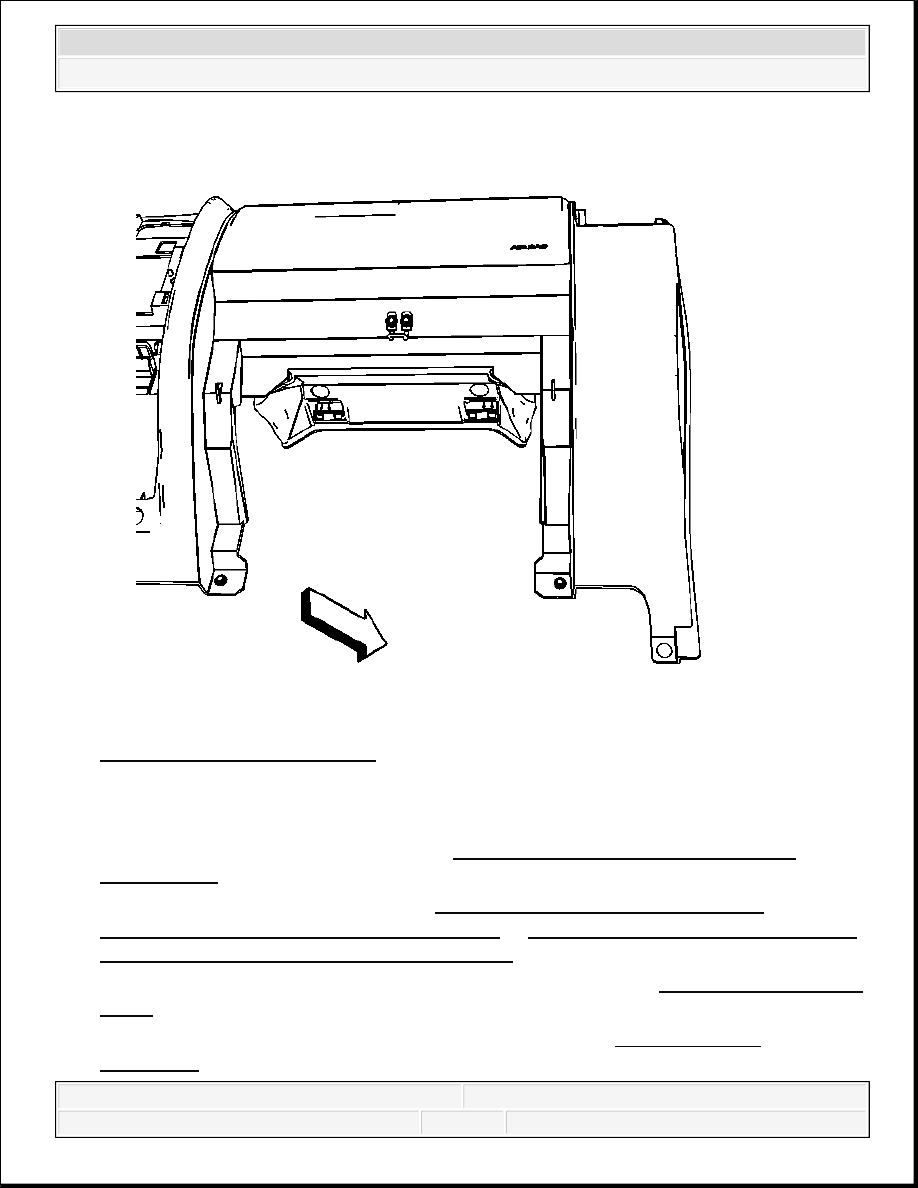

Fig. 50: View Of Service Panel
Courtesy of GENERAL MOTORS CORP.

7. Close the service panel located above the I/P compartment door.

8. Install the I/P compartment door. Refer to Instrument Panel Compartment Door

Replacement .

9. Install the I/P outer trim cover. Refer to Instrument Panel Outer Trim Cover

Replacement - Right Side (Left Hand Drive) or Instrument Panel Outer Trim Cover
Replacement - Right Side (Right Hand Drive) .

10. Perform the setup procedure for the digital radio receiver. Refer to Digital Radio Receiver

Setup.

11. Program the digital radio receiver after replacement. Refer to Control Module

References .
