Aligning the marked link (1) on the timing chain with the timing mark on the intake
camshaft sprocket.

2. Install the intake camshaft sprocket onto the intake camshaft.

3. Install a NEW intake camshaft sprocket bolt.

Tighten: Tighten the bolt a first pass to 20 N.m (15 lb ft). Using the J 45059 rotate the bolt
a final pass an additional 100 degrees. See Special Tools.

IMPORTANT:

To aid in aligning the sprocket to the camshaft, use a 25
mm (1 in) wrench on the hex of the camshaft to rotate

Ensure the alignment pin is properly engaged with the
camshaft

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



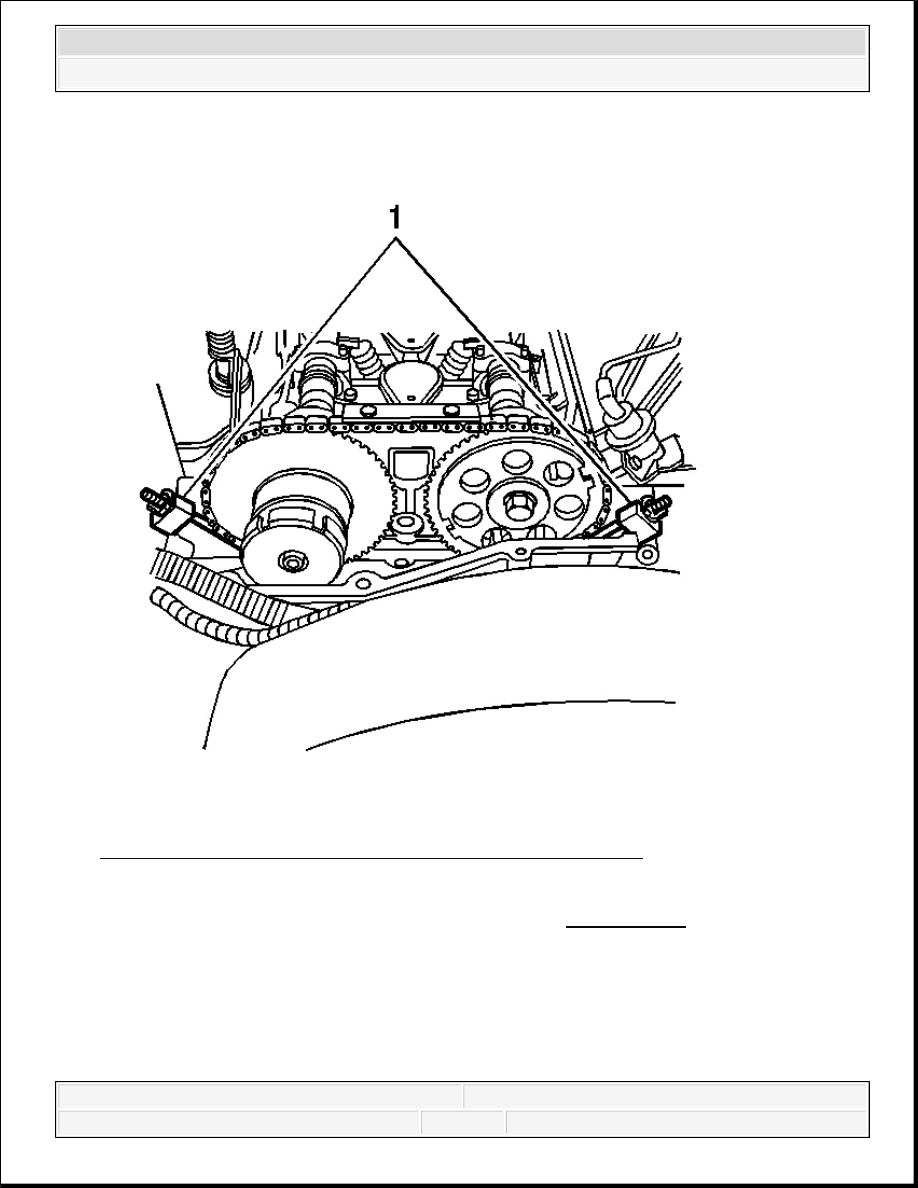

Fig. 126: Installing 44217 & EN-44217-45 To Timing Chains
Courtesy of GENERAL MOTORS CORP.

4. Remove the J 44217 (1) and the EN-44217-45 (1). See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



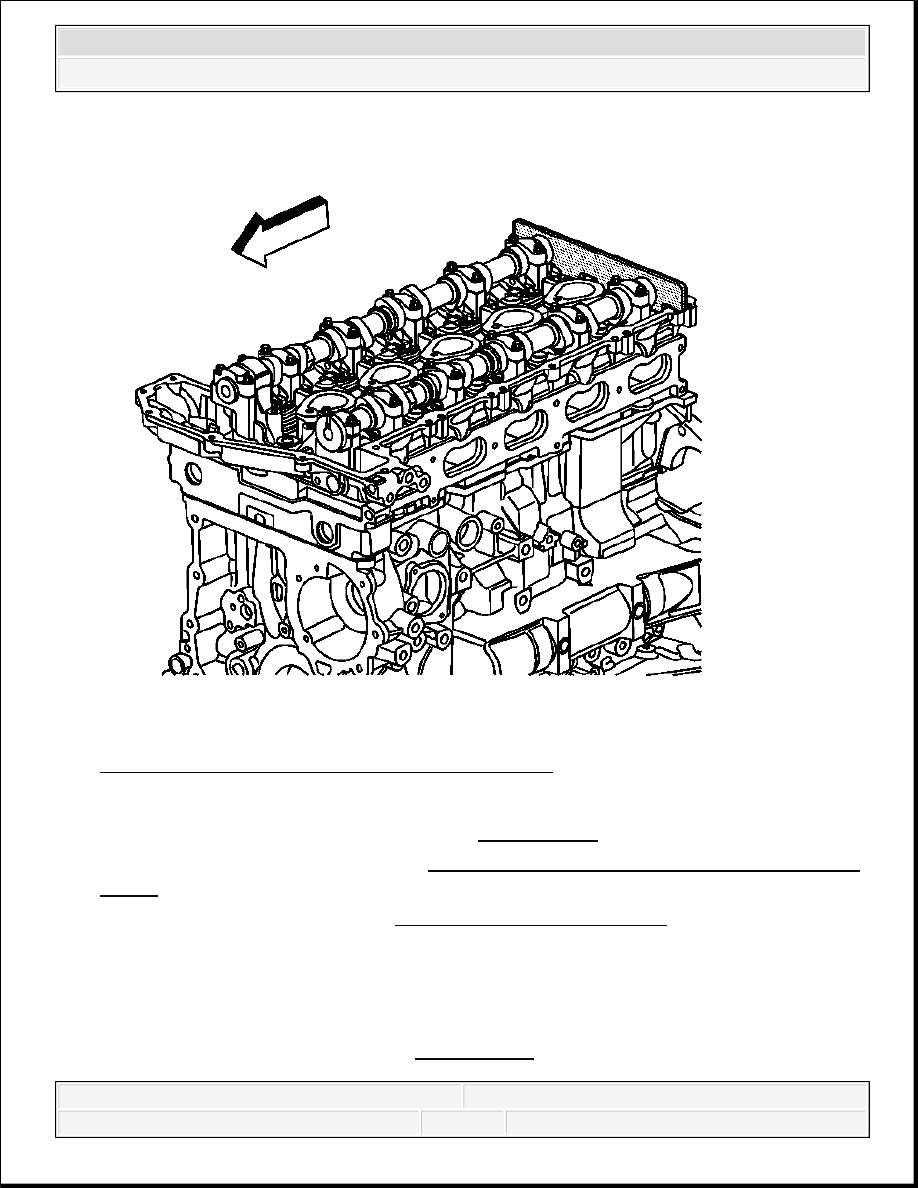

Fig. 127: View Of J 44221 Installed On Camshafts
Courtesy of GENERAL MOTORS CORP.

5. Remove the J 44221 from the camshafts. See Special Tools.

6. Install the intake CMP sensor. Refer to Camshaft Position (CMP) Sensor Replacement-

Intake in Engine Controls - 3.5L (L52).

7. Install the camshaft cover. Refer to Camshaft Cover Replacement.

TIMING CHAIN AND SPROCKETS REPLACEMENT

Tools Required

J 44221 Camshaft Holding Tool. See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



J 45059 Angle Meter. See Special Tools.

Removal Procedure

1. Remove #1 cylinder spark plug. Refer to Spark Plug Replacement in Engine Controls -

3.5L (L52).

2. Remove the camshaft cover. Refer to Camshaft Cover Replacement.

3. Remove the exhaust camshaft position (CMP) sensor. Refer to Camshaft Position (CMP)

Sensor Replacement-Exhaust in Engine Controls - 3.5L (L52).

4. Remove the intake CMP sensor. Refer to Camshaft Position (CMP) Sensor

Replacement-Intake in Engine Controls - 3.5L (L52).

5. Remove the engine front cover. Refer to Engine Front Cover Replacement.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
