8. Install the nuts securing the muffler to the catalytic converter. Tighten the muffler nuts by

hand until each contacts the metal flange.

Tighten: Tighten the nuts to 45 N.m (33 lb ft).

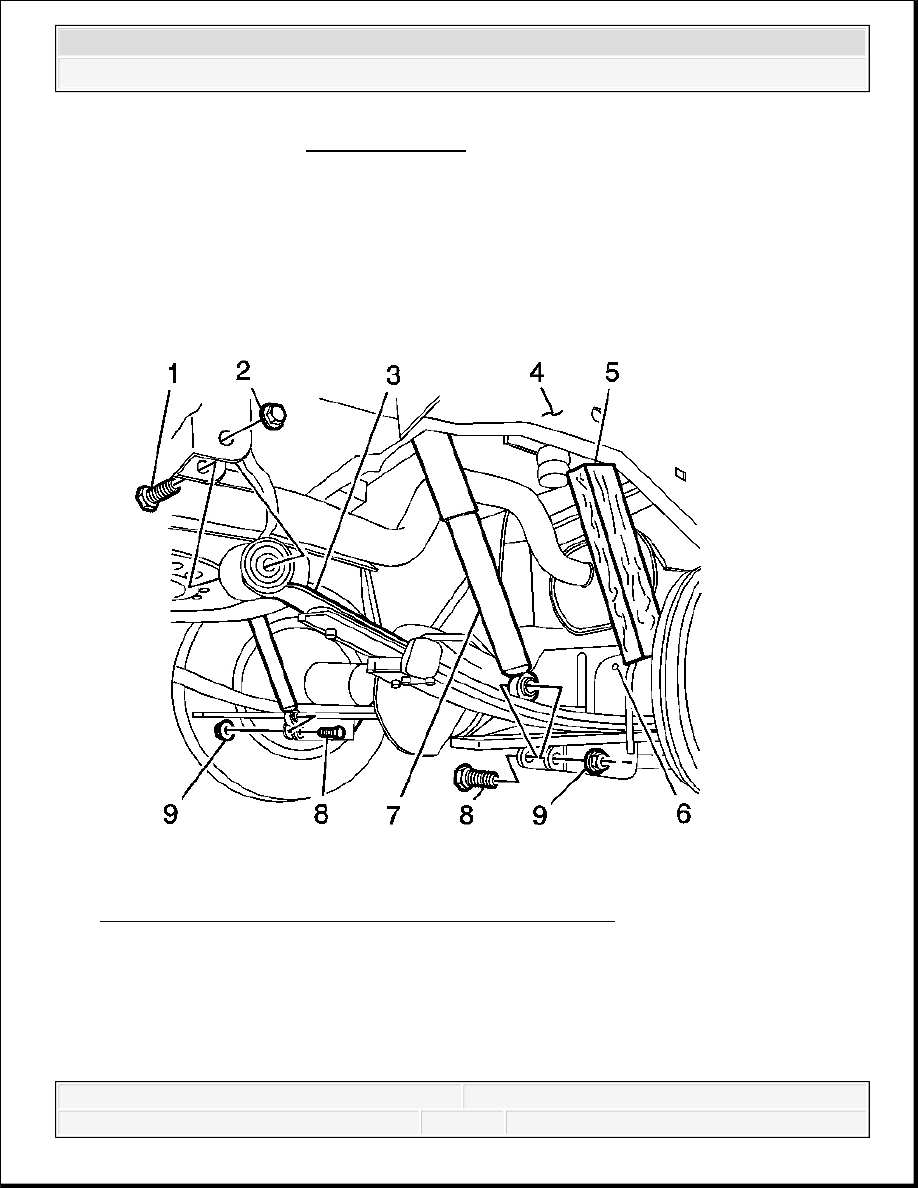

Fig. 31: View Of Rear Right Wheel Suspension Assembly
Courtesy of GENERAL MOTORS CORP.

9. Remove the block of wood (5) from between the frame (4) and rear axle (6).

10. Install the right rear leaf spring bolt (1) and nut (2).

Tighten: Tighten the bolt and nut to 85 N.m (63 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3



11. Install the lower shock absorber bolts (8) and nuts (9).

Tighten: Tighten the bolts and nuts to 95 N.m (70 lb ft).

12. Inspect the exhaust system for leaks and underbody contact.

13. Lower the vehicle.

CATALYTIC CONVERTER HEAT SHIELD REPLACEMENT

Removal Procedure

CAUTION: Refer to Exhaust Service Caution .

CAUTION: Refer to Protective Goggles and Glove Caution .



2007 Hummer H3

2007 ENGINE Engine Exhaust - H3





2007 Hummer H3

2007 ENGINE Engine Exhaust - H3



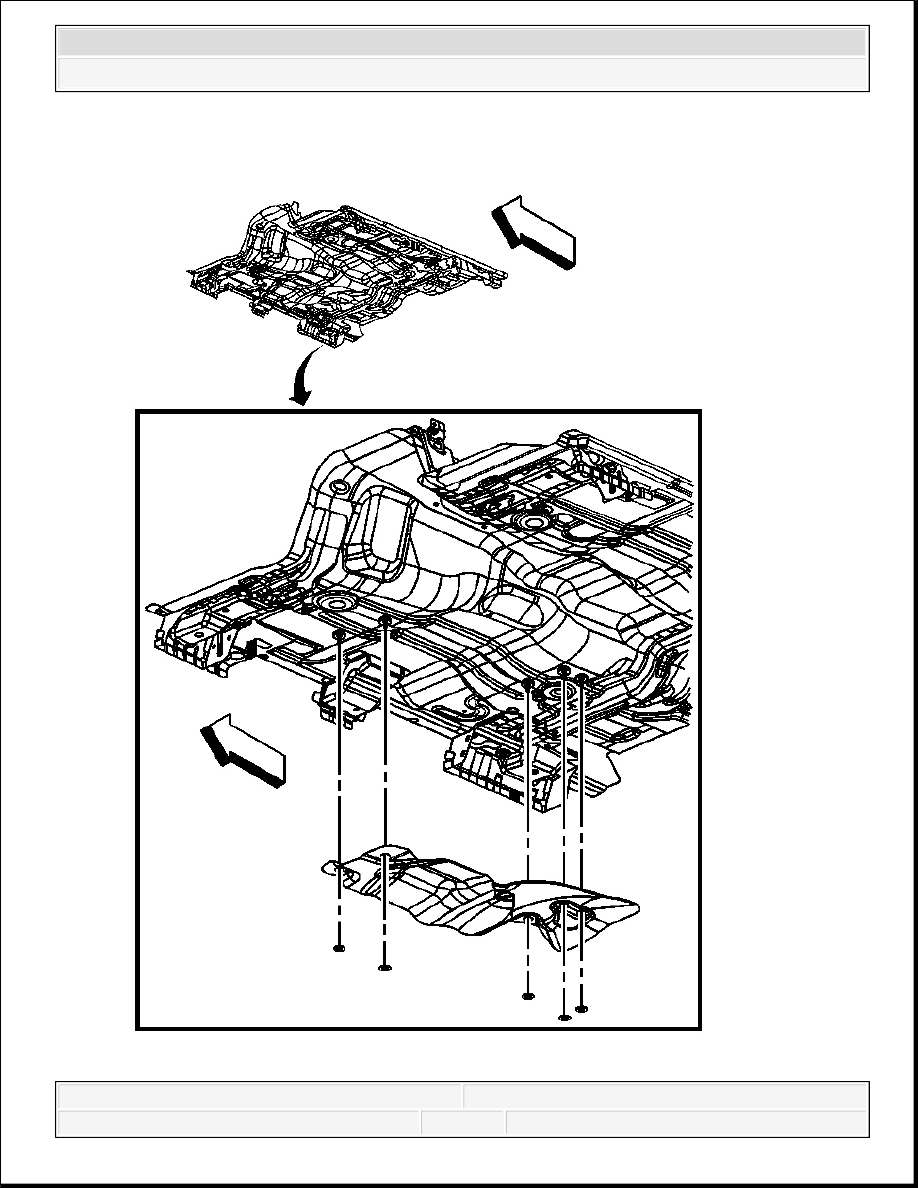

Fig. 32: View Of Catalytic Converter Heat Shield At Floor Panel
Courtesy of GENERAL MOTORS CORP.

1. Remove the catalytic converter. Refer to Catalytic Converter Replacement.

2. Remove the nuts securing the heat shield to the floor panel.

3. Remove the catalytic converter heat shield.

Installation Procedure
