in place on the edge of the head.

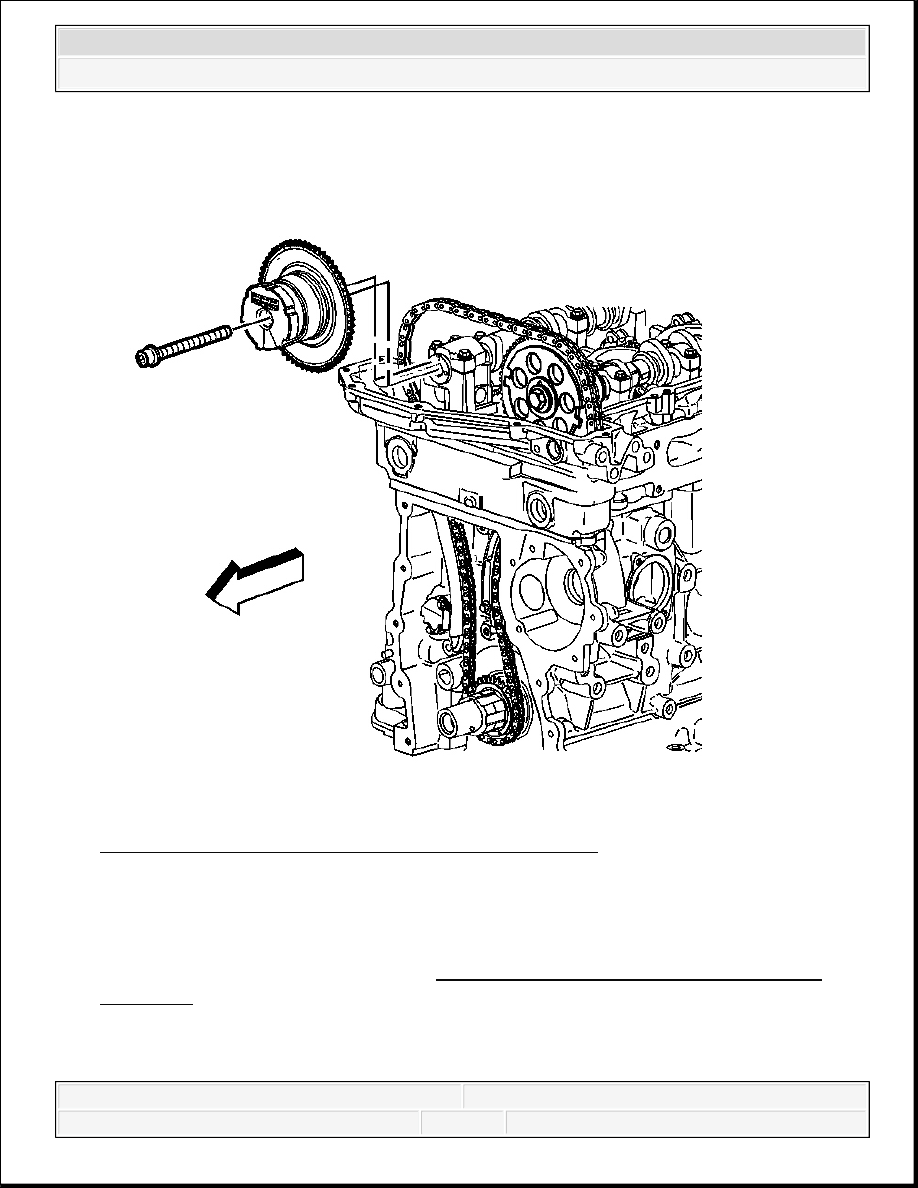

Fig. 116: View Of Exhaust Camshaft Position Actuator
Courtesy of GENERAL MOTORS CORP.

9. Remove and discard the exhaust camshaft position actuator bolt.

10. Remove the exhaust camshaft position actuator.

11. Clean and inspect the sprocket. Refer to Timing Chain and Sprockets Cleaning and

Inspection.

Installation Procedure



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



1. Ensure the camshaft actuator is fully advanced prior to installation.

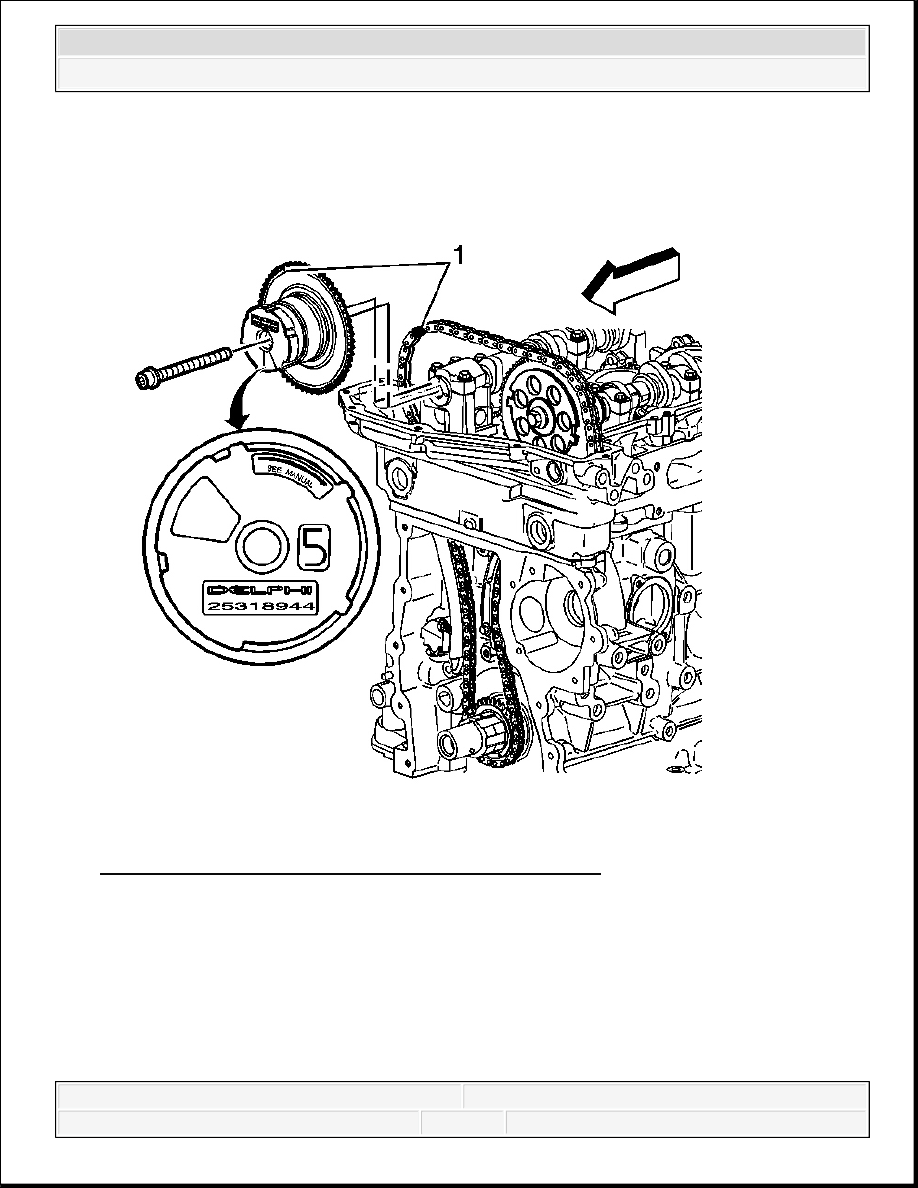

Fig. 117: Aligning Exhaust Camshaft Position Actuator
Courtesy of GENERAL MOTORS CORP.

2. Install the exhaust camshaft actuator into the timing chain.

Aligning the marked link (1) on the timing chain with the timing mark (1) on the exhaust
camshaft position actuator sprocket.

NOTE:

The camshaft actuator must be fully advanced during



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



3. Install the exhaust camshaft actuator onto the exhaust camshaft.

installation. Engine damage may occur if the camshaft actuator
is not fully advanced.

IMPORTANT:

To aid in aligning the actuator to the camshaft, use a 25
mm (1 in) wrench on the hex of the camshaft to rotate

Ensure the alignment pin is properly engaged with the
camshaft



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



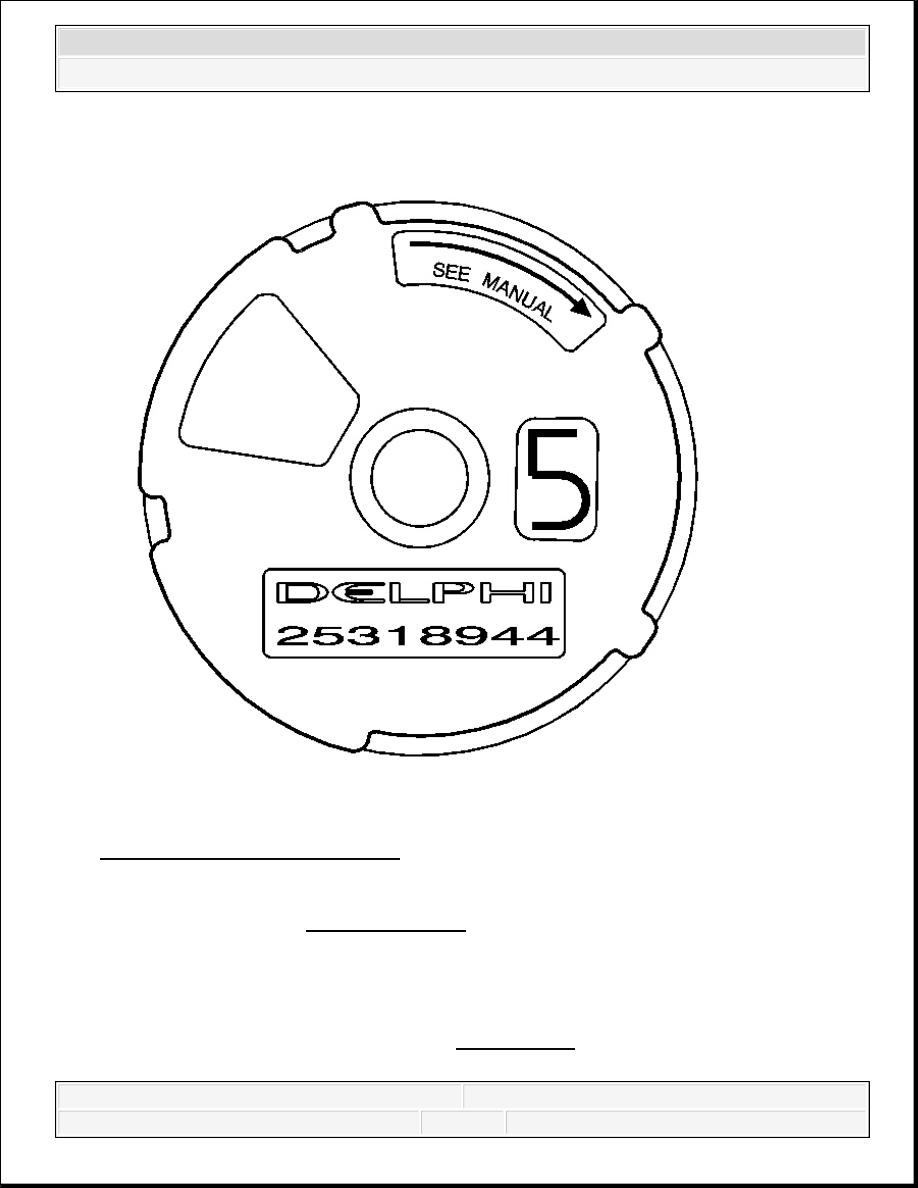

Fig. 118: View Of CMP Actuator
Courtesy of GENERAL MOTORS CORP.

4. Install a NEW exhaust camshaft actuator bolt.

Tighten: Tighten the bolt a first pass to 25 N.m (18 lb ft). Using the J 45059 rotate the bolt
a final pass an additional 135 degrees. See Special Tools.

NOTE:

Refer to Fastener Notice in Cautions and Notices.
