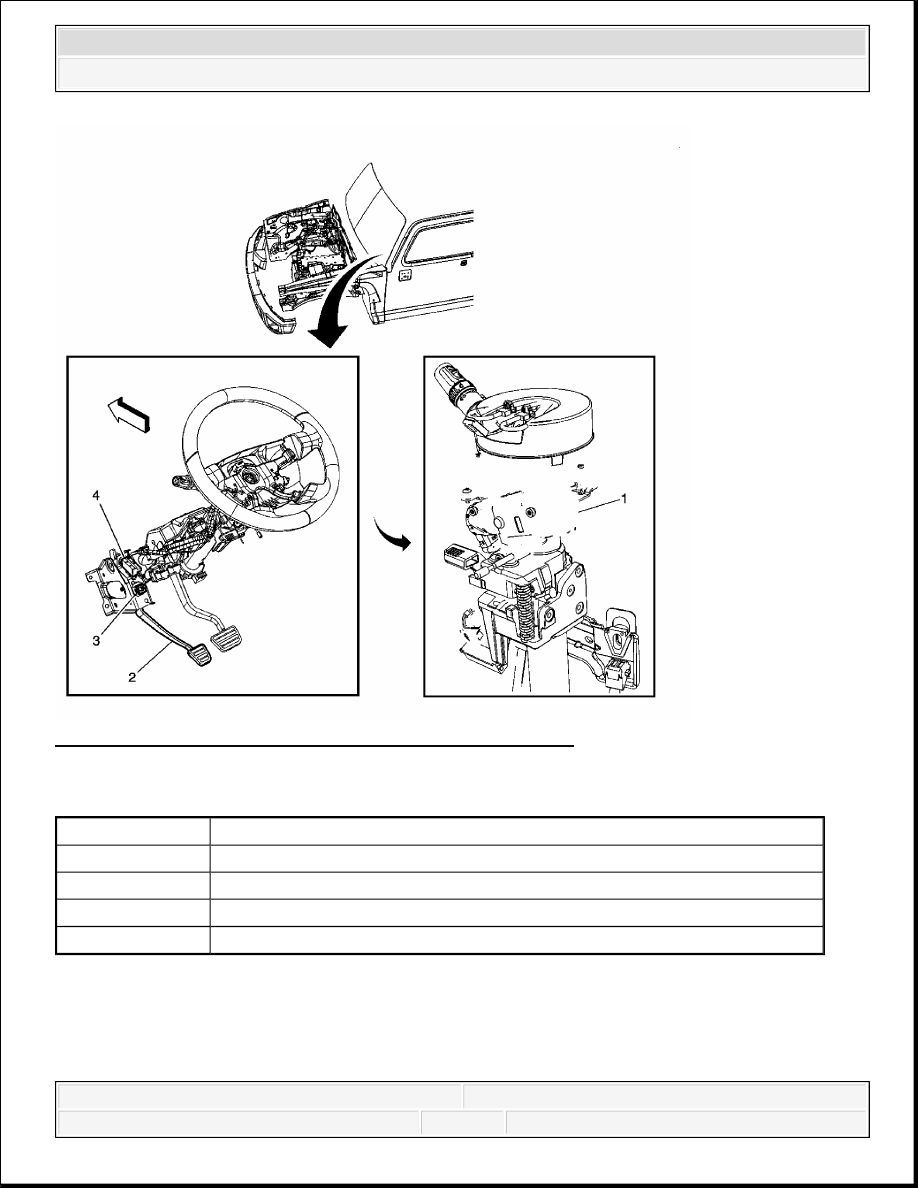

Fig. 6: Identifying Engine Electrical Components (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

ENGINE ELECTRICAL CONNECTOR END VIEWS

Clutch Start Switch

Callout

Component Name

1

Ignition Switch

2

Clutch Pedal (MA5)

3

Clutch Release Switch (MA5)

4

Clutch Start Switch (MA5)



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



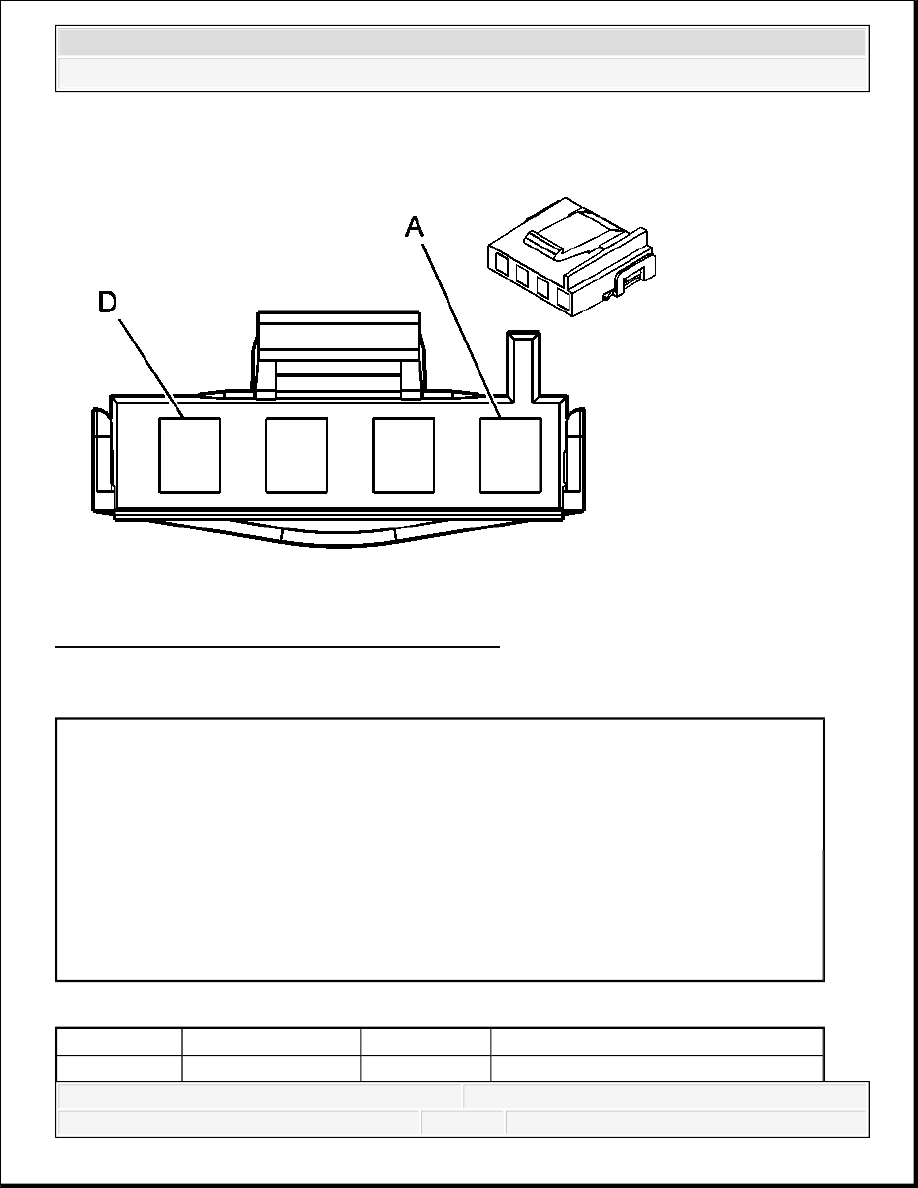

Fig. 7: Clutch Start Switch Connector End Views
Courtesy of GENERAL MOTORS CORP.

Clutch Start Switch Connector Parts Information

Clutch Start Switch Connector Terminal Identification

Connector Part Information

OEM: 12033706

Service: 15306359

Description: 4-Way F Metri-Pack 280 Series (BU)

Terminal Part Information

Terminal/Tray: 12034046/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

PK

239

Run/Crank Ignition 1 Voltage



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



Generator

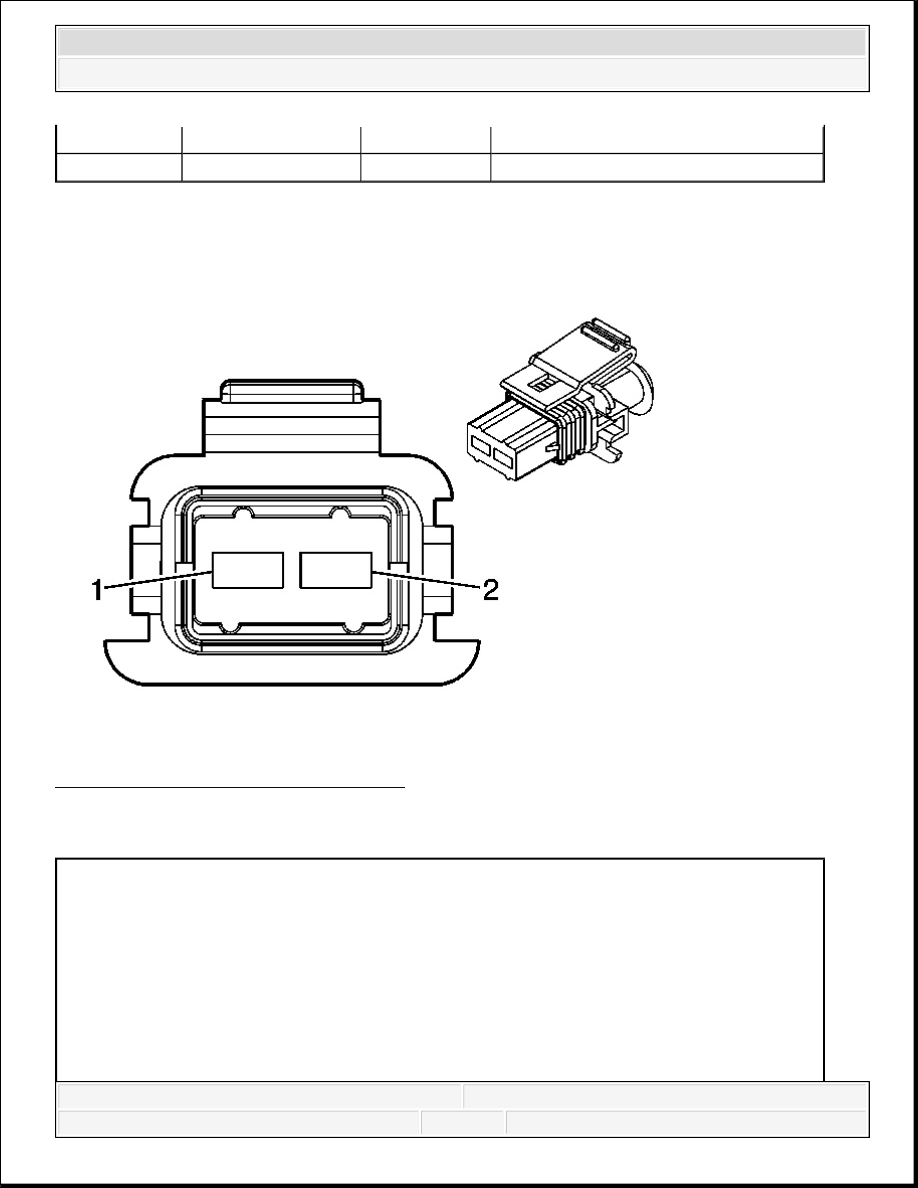

Fig. 8: Generator Connector End View
Courtesy of GENERAL MOTORS CORP.

Generator Connector Parts Information

B

D-GN

1433

Clutch Start Switch Signal

C-D

-

-

Not Used

Connector Part Information

OEM: 1-928-403-137

Service: See Catalog

Description: 2-Way F Timer Junior Power Timer Series Sealed (BK)

Terminal Part Information

Terminal/Tray: 4-964286-1/16



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



Generator Connector Terminal Identification

Generator Battery Control Module

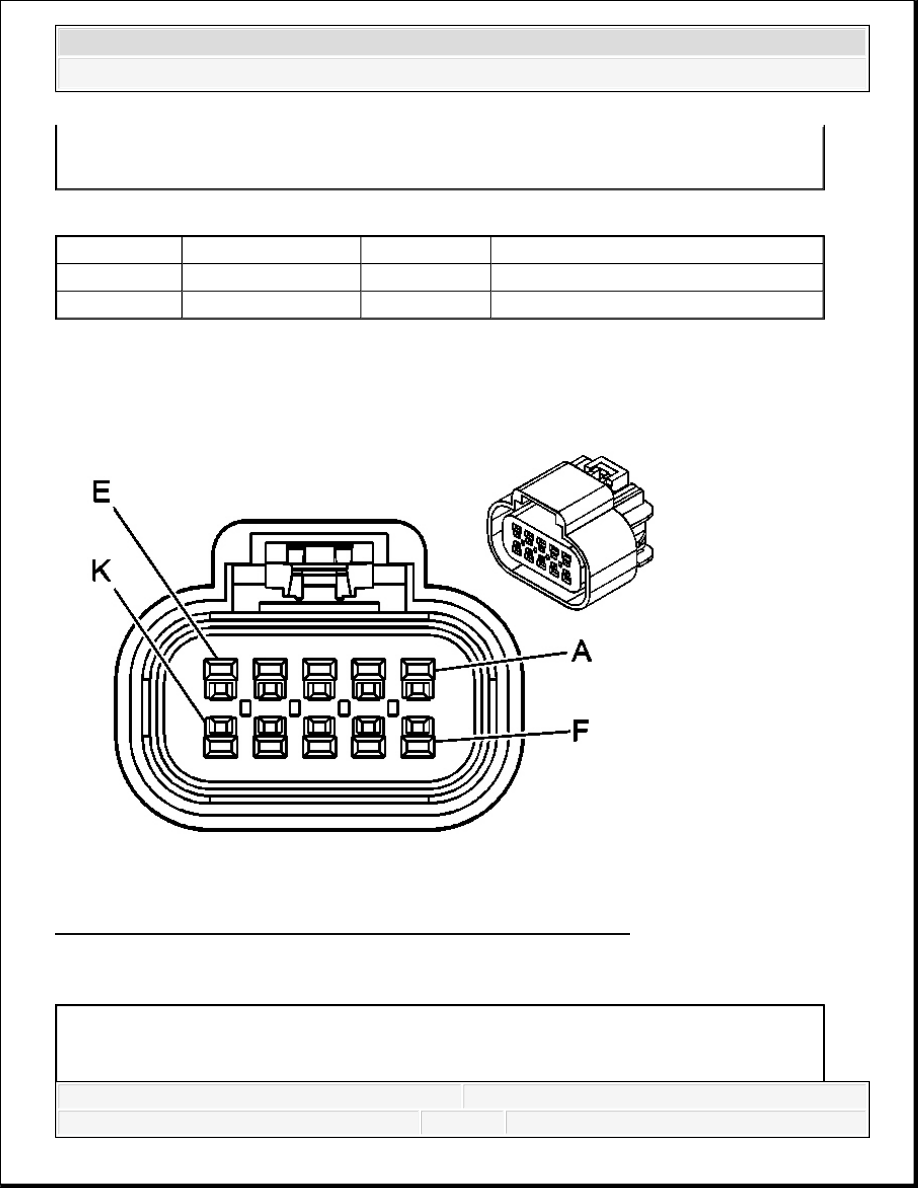

Fig. 9: Generator Battery Control Module Connector End View
Courtesy of GENERAL MOTORS CORP.

Generator Battery Control Module Connector Parts Information

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 12093647/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

1

RD

225

Generator Turn On Signal

2

GY

23

Generator Field Duty Cycle Signal

Connector Part Information

OEM: 15326842
