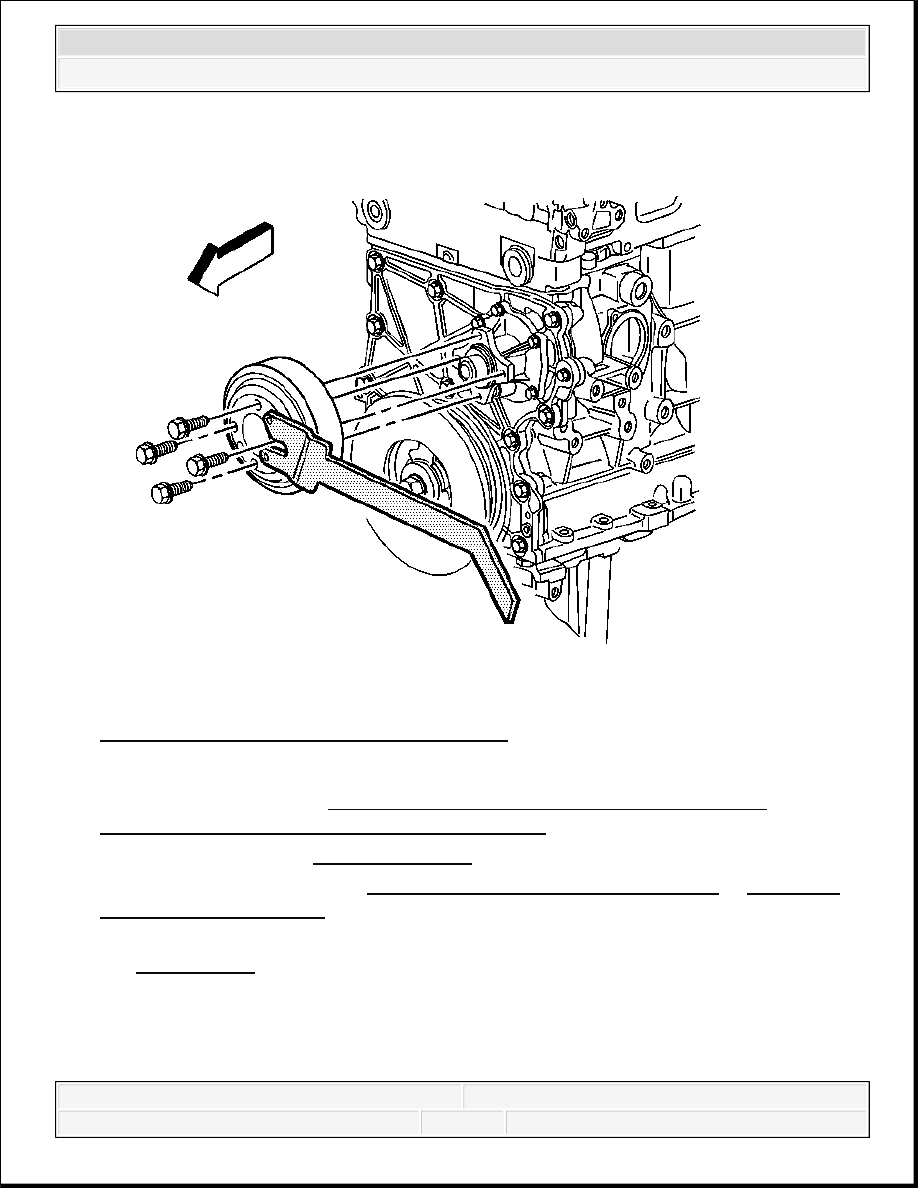

Fig. 37: View Of Water Pump Pulley & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Drain the coolant. Refer to Cooling System Draining and Filling (Static Fill) or

Cooling System Draining and Filling (Vac-N-Fill).

2. Remove the fan. Refer to Fan Replacement.

3. Remove the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C) .

4. Using the J 46406 , secure the water pump pulley and remove the water pump pulley bolts.

See Special Tools.

5. Remove the J 46406 .

6. Remove the water pump pulley.



2007 Hummer H3

2007 ENGINE Engine Cooling - H3



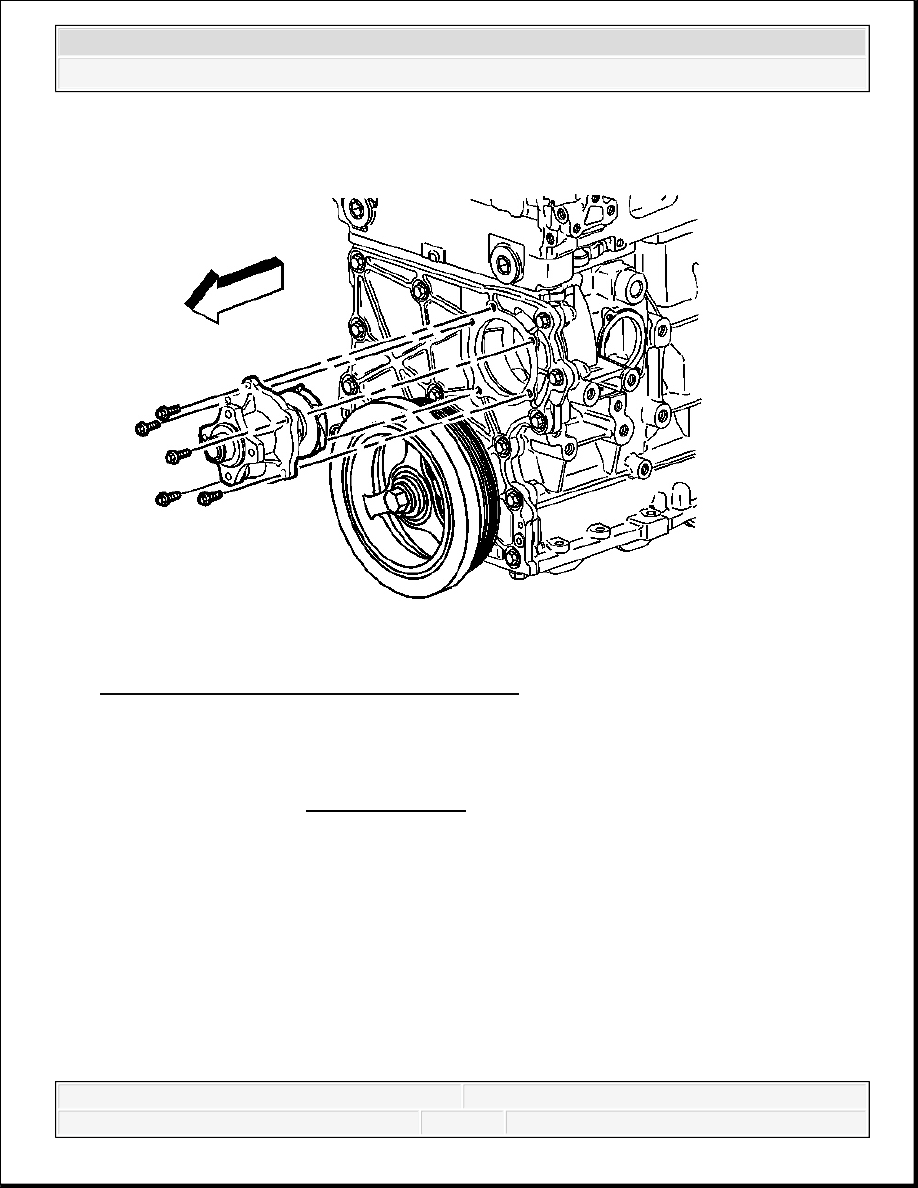

Fig. 38: View Of Water Pump, Gasket & Bolts
Courtesy of GENERAL MOTORS CORP.

7. Remove the water pump bolts.

8. Remove the water pump.

9. Clean and inspect the water pump. Refer to Water Pump Cleaning and Inspection .

10. Discard the gasket.

Installation Procedure

1. Install a new water pump gasket.



2007 Hummer H3

2007 ENGINE Engine Cooling - H3



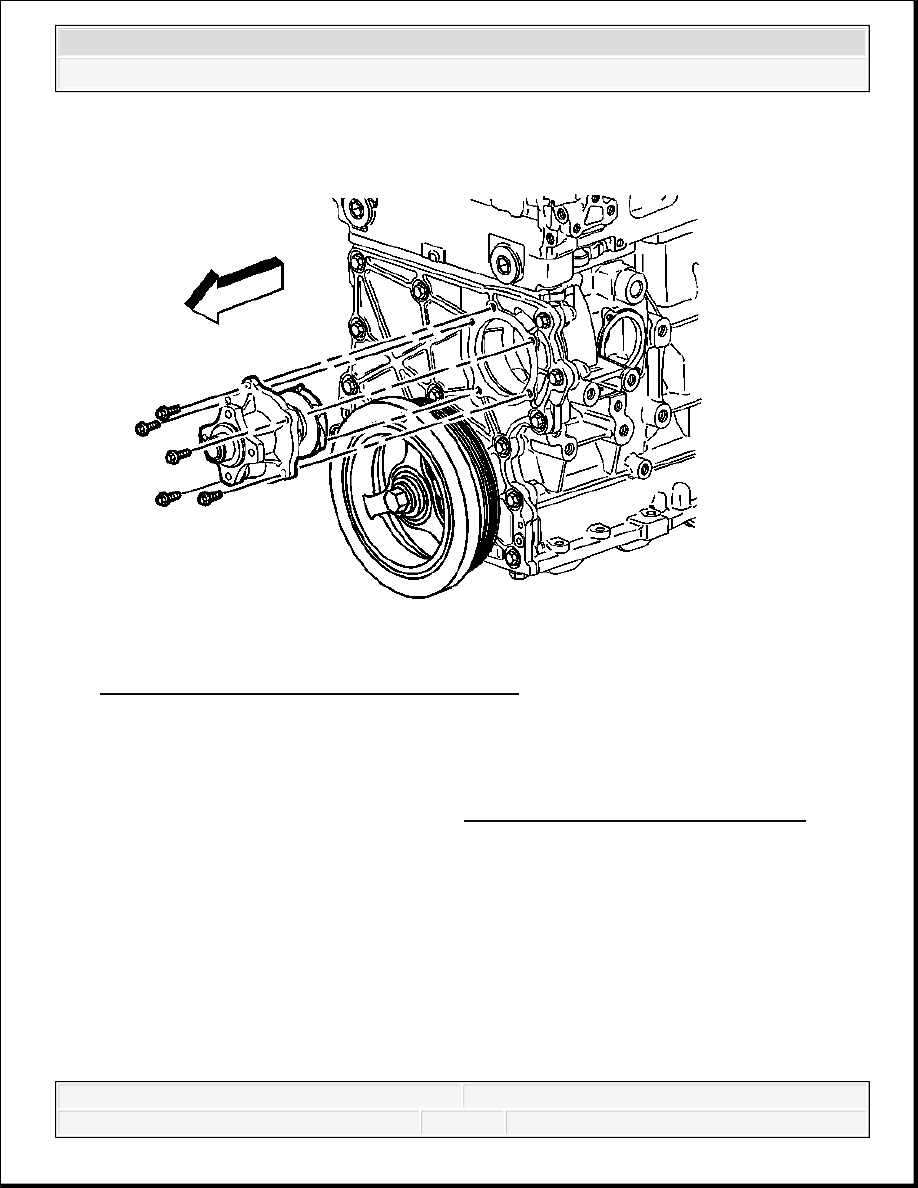

Fig. 39: View Of Water Pump, Gasket & Bolts
Courtesy of GENERAL MOTORS CORP.

2. Position the water pump to the engine.

3. Install the water pump bolts.

Tighten: Tighten the bolts to 10 N.m (89 lb in).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ENGINE Engine Cooling - H3



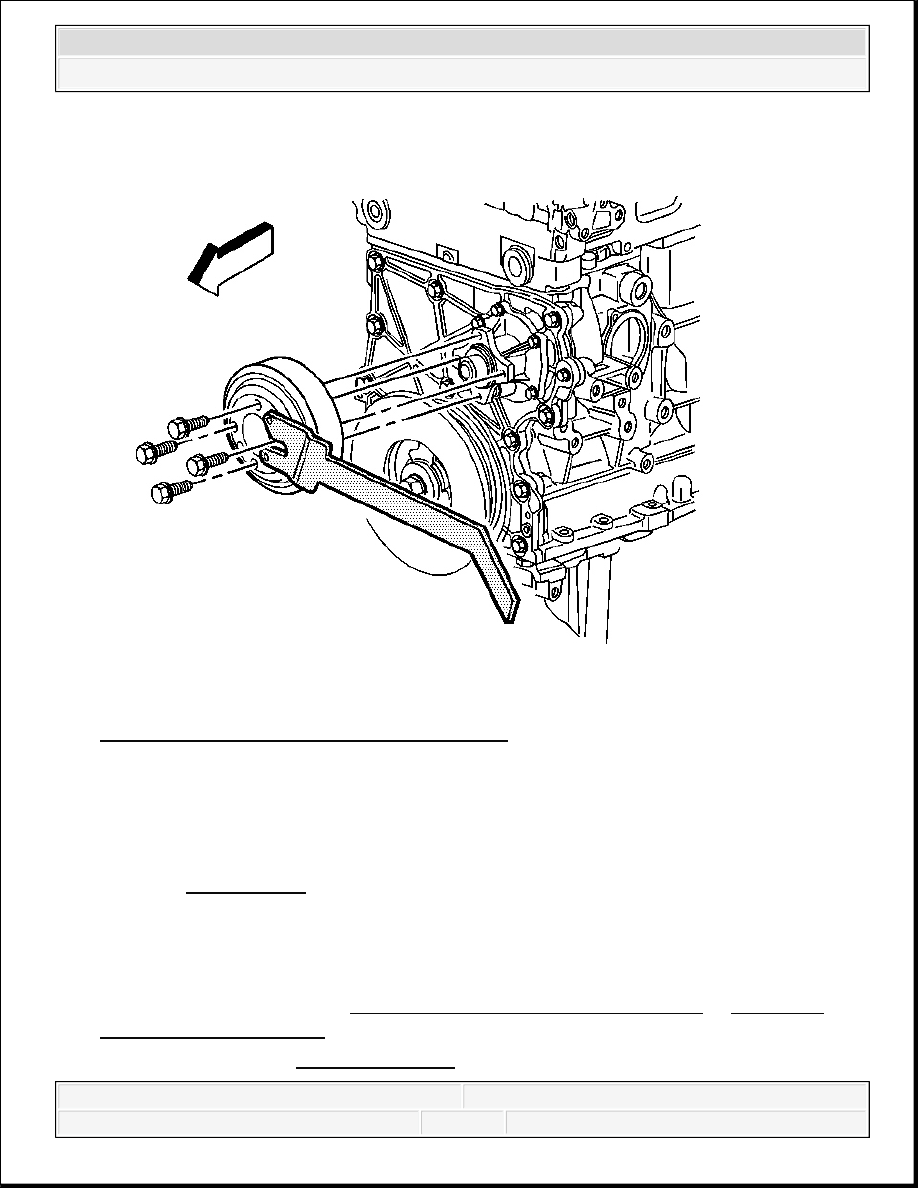

Fig. 40: View Of Water Pump Pulley & Bolts
Courtesy of GENERAL MOTORS CORP.

4. Install the water pump pulley.

5. Install the water pump pulley bolts.

6. Using the J 46406 , secure the water pump pulley while tightening the water pump pulley

bolts. See Special Tools.

Tighten: Tighten the bolts to 25 N.m (18 lb ft).

7. Remove the J 41240 .

8. Install the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C) .

9. Install the fan. Refer to Fan Replacement.
