COMPONENT LOCATION GRAPHICS

S359

cm (8.9 in) from fuel pump and sender

assembly connector. See Fig. 55 .

S514

In driver door harness, approximately

6.5 cm (2.6 in) before breakouts to

door lock and window switch. See Fig.

53 .

S529

In driver door harness, approximately

7.5 cm (3 in) before breakout to power

window motor. See Fig. 53 .

S590

In driver door harness, approximately

7.5 cm (3 in) before breakout to

OSRVM. See Fig. 53 .

S900

In endgate harness, approximately 19.5

cm (7.7 in) rearward of endgate

grommet. See Fig. 56 .

NOTE:

Figures may show multiple component locations. Refer to
appropriate table for proper figure references.



2006 Hummer H3

2006 GENERAL MOTORS H3

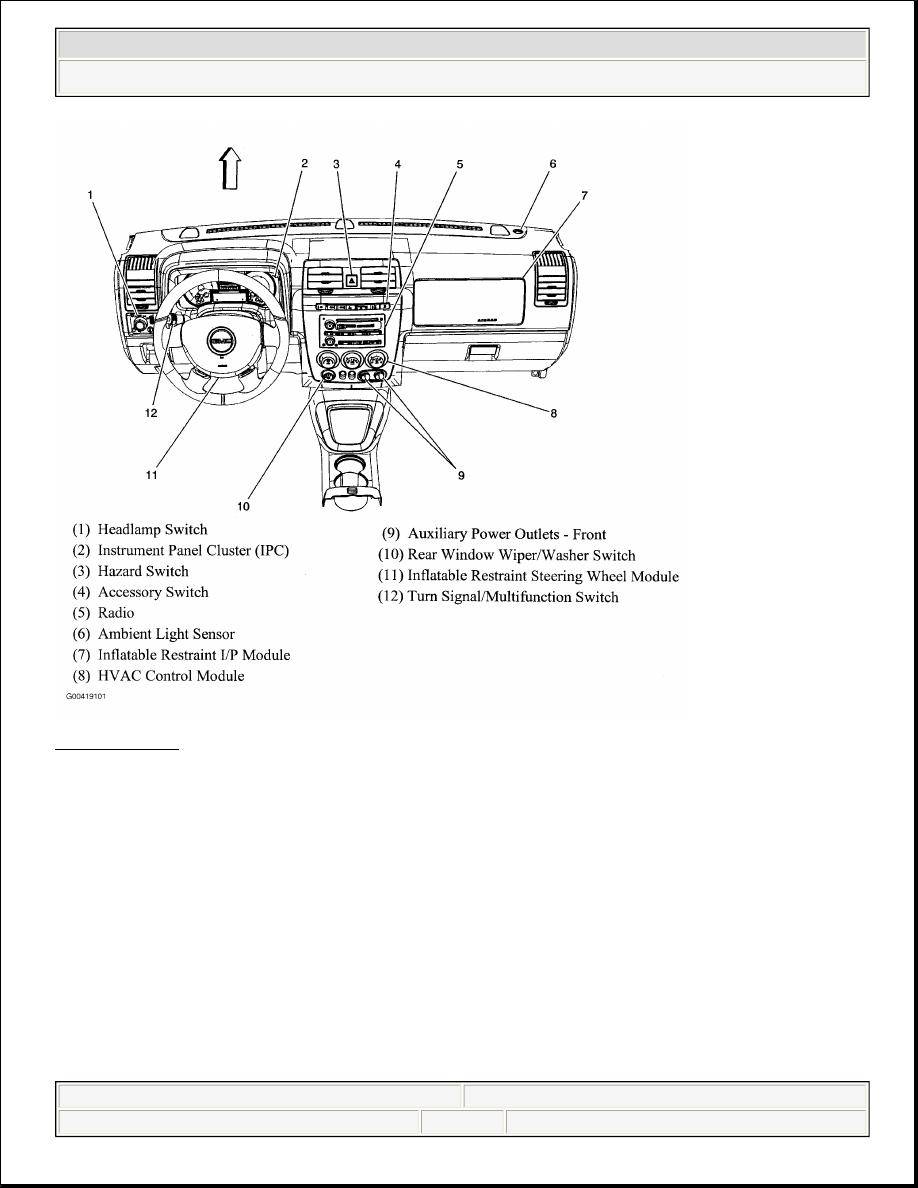

Fig. 1: Dash
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 GENERAL MOTORS H3



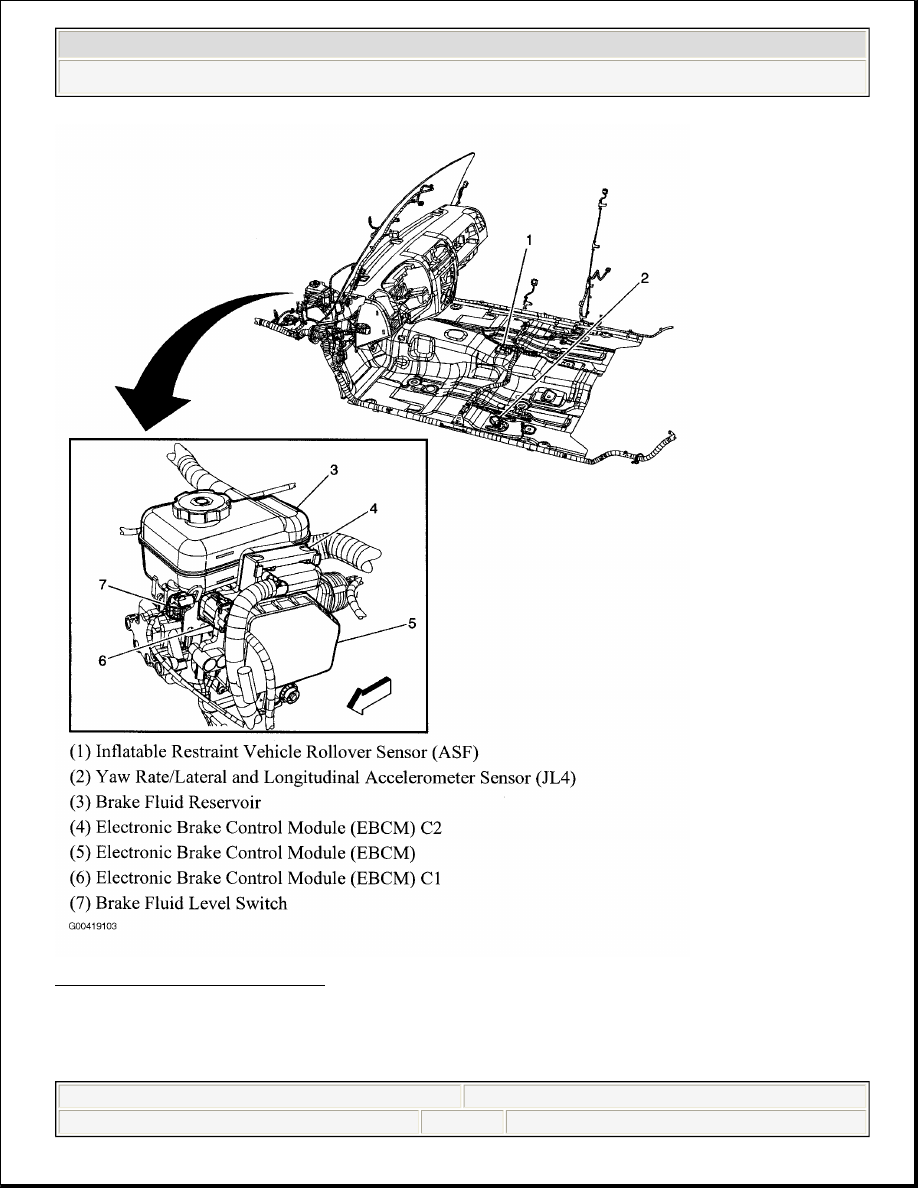

Fig. 2: Lower Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 GENERAL MOTORS H3



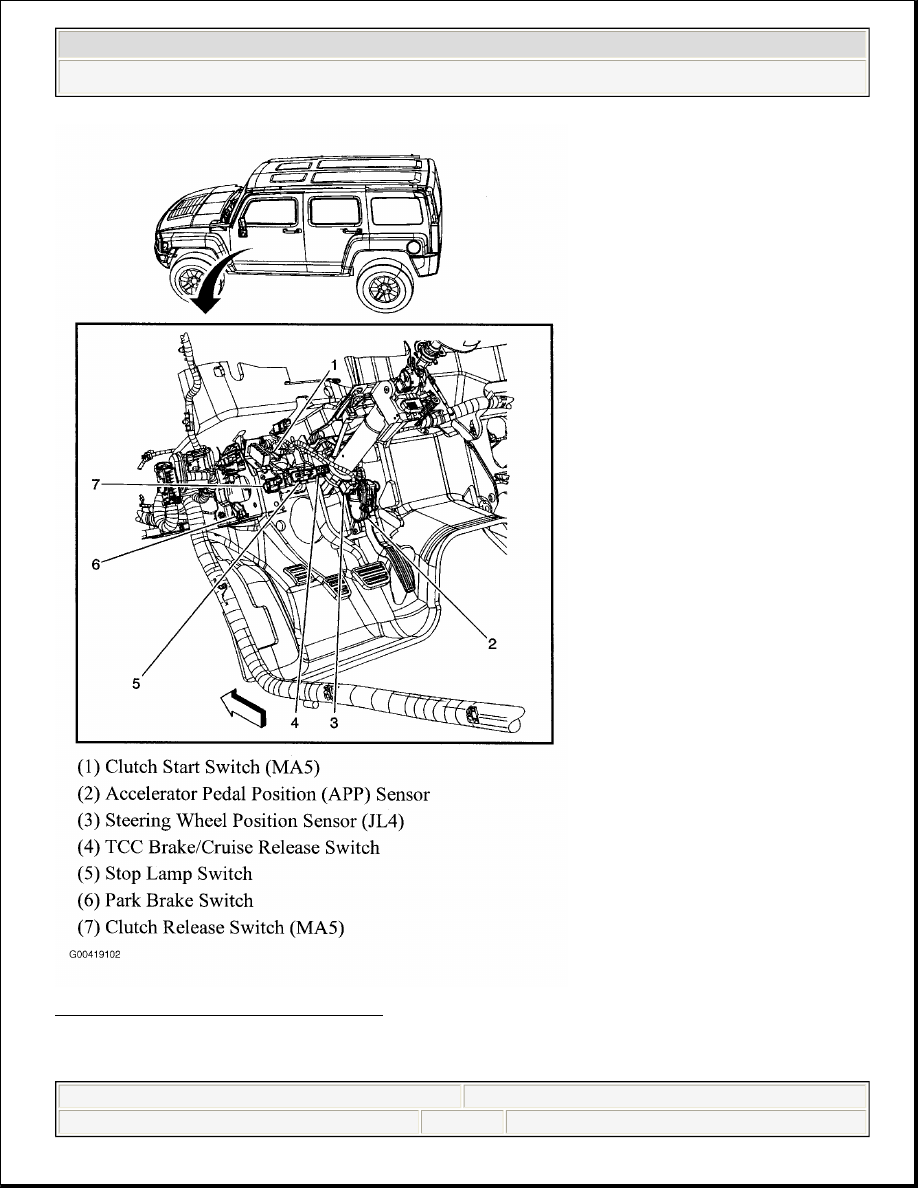

Fig. 3: Brake Components
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 GENERAL MOTORS H3
