Removal Procedure

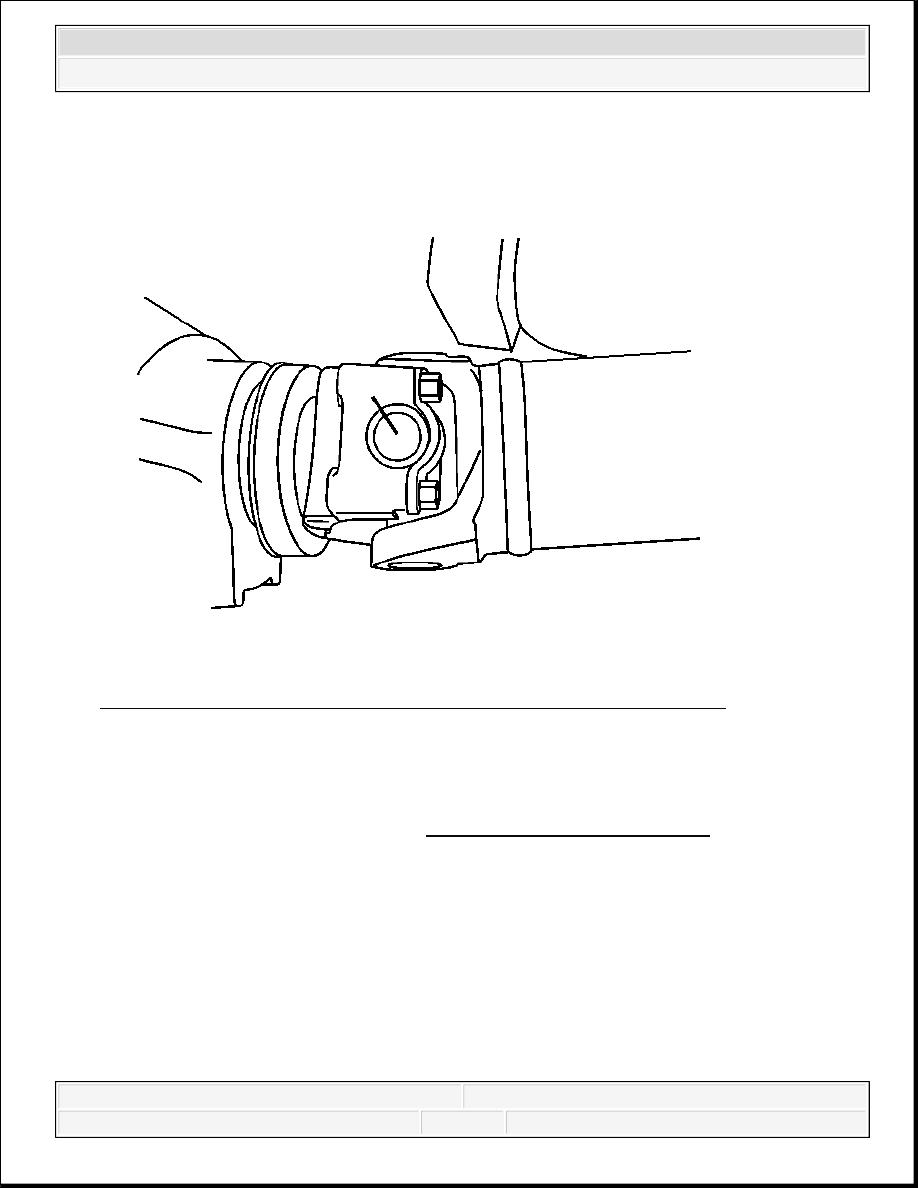

Fig. 12: View Of Marked Rear Universal Joint To Drive Shaft Flange
Courtesy of GENERAL MOTORS CORP.

1. Place the transmission in neutral.

2. Release the park brake, if applied.

3. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

4. Mark the rear universal joint to the drive shaft flange.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



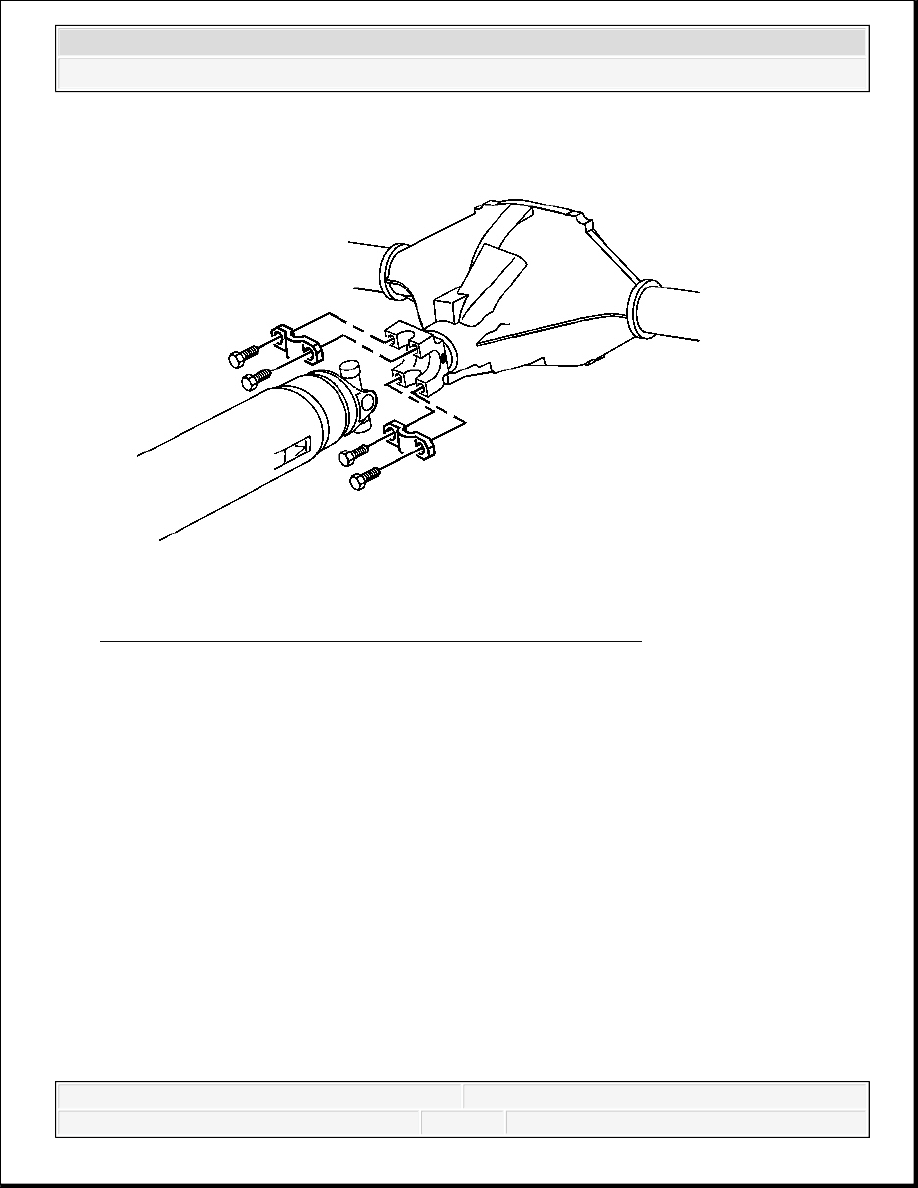

Fig. 13: View Of Propeller Shaft, Retaining Bolts & Clamps
Courtesy of GENERAL MOTORS CORP.

5. Remove the retaining bolts and clamps.

6. Remove the propeller shaft from the pinion drive flange.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



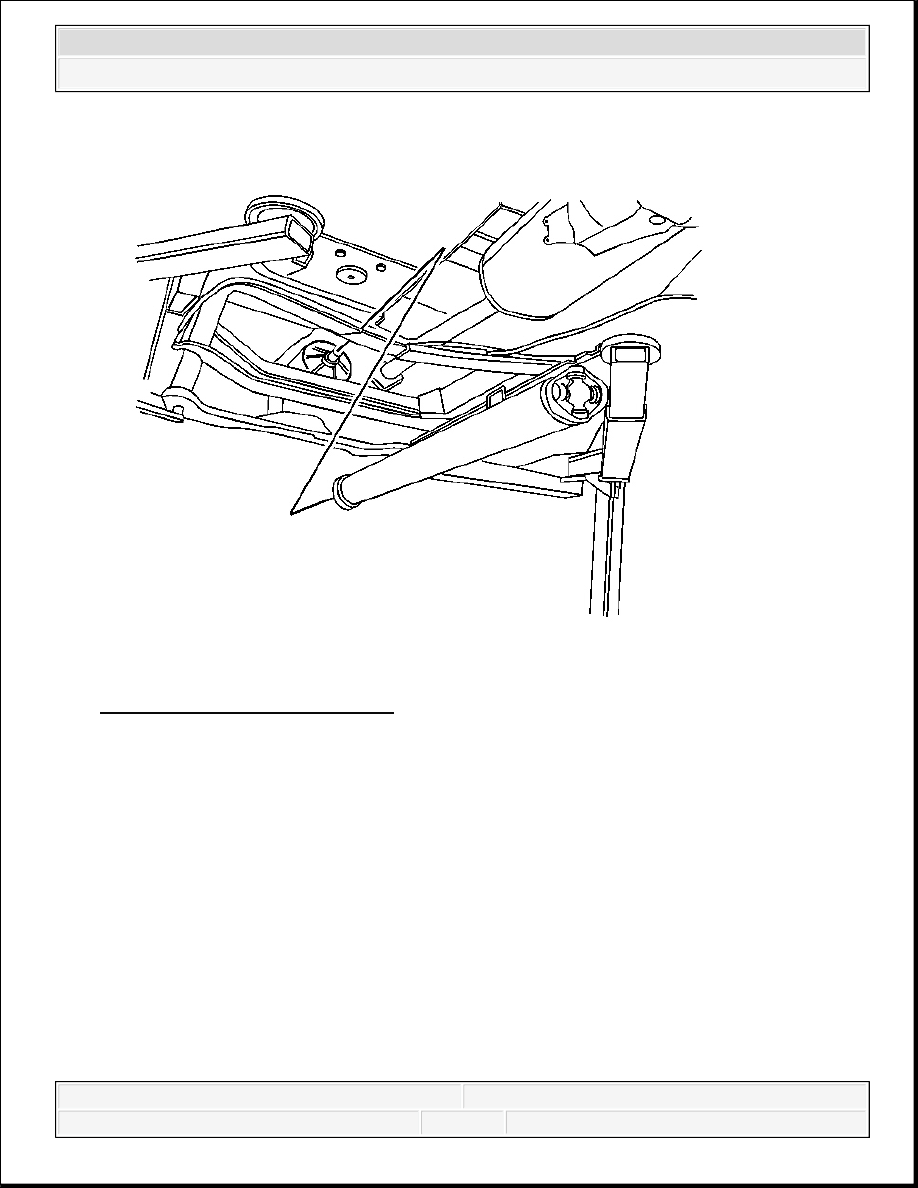

Fig. 14: View Of Propeller Shaft
Courtesy of GENERAL MOTORS CORP.

7. Remove the propeller shaft from the transmission/transfer case.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



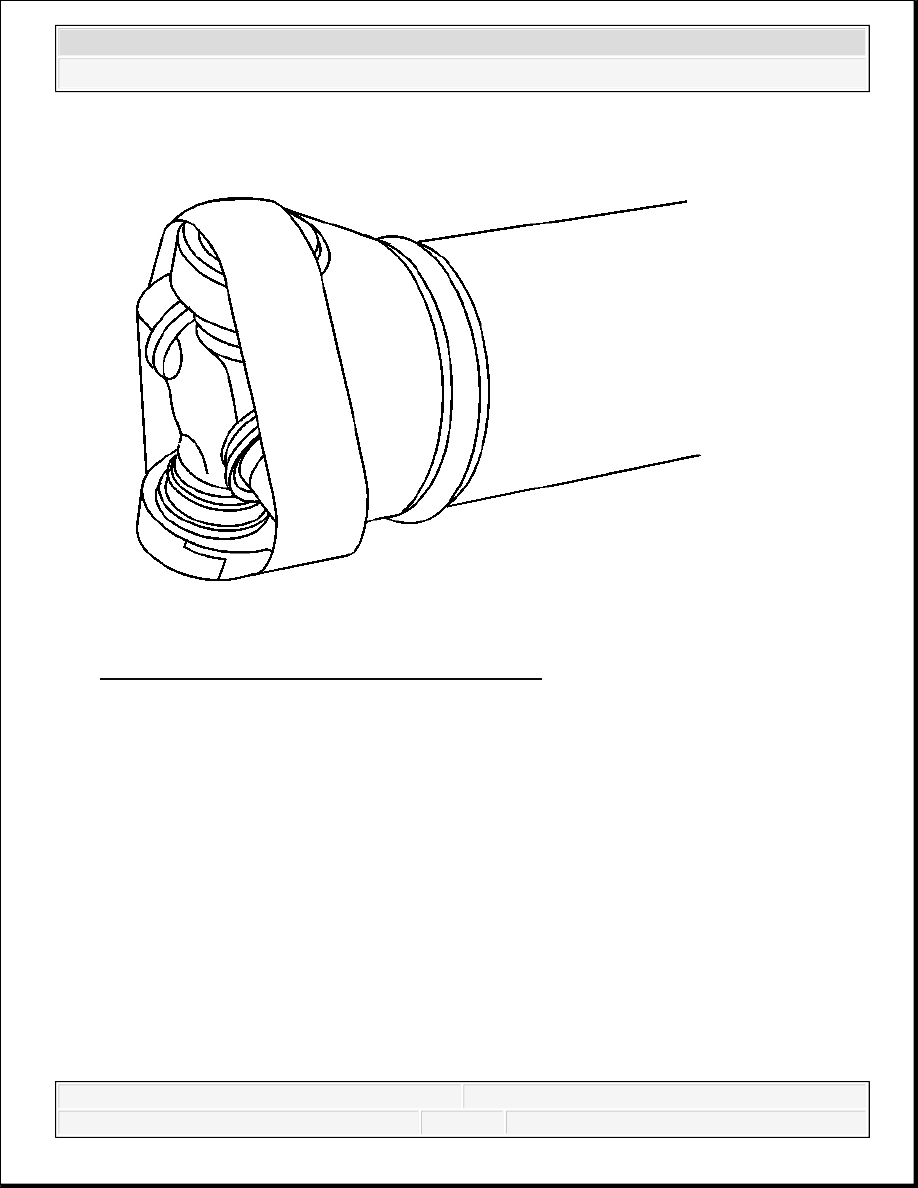

Fig. 15: View Of Wrapped U-Joint Bearing Caps
Courtesy of GENERAL MOTORS CORP.

8. Using tape or a rubber band, wrap the U-Joint bearing caps to ensure the bearing caps do

not separate from the U-Joint.

Installation Procedure
