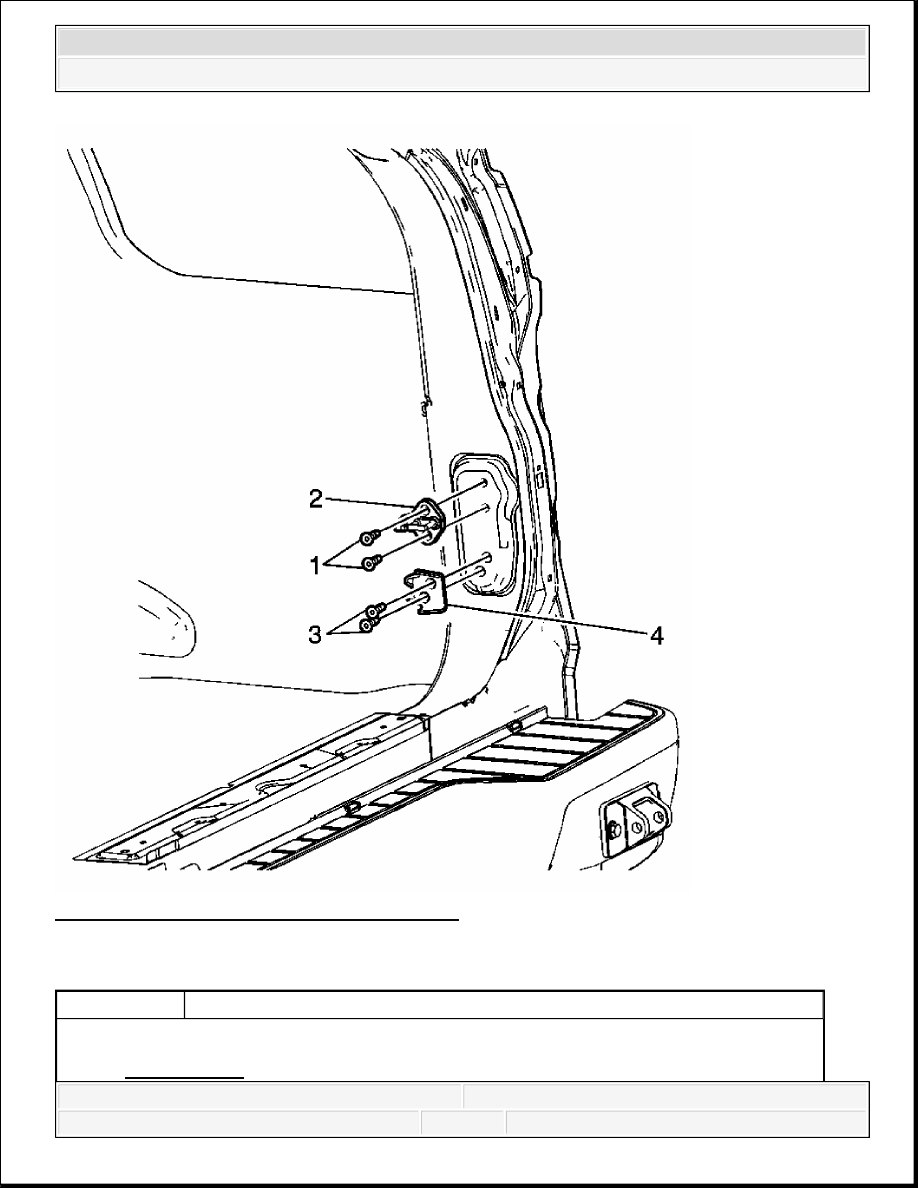

Fig. 29: Lock Striker Replacement - Endgate
Courtesy of GENERAL MOTORS CORP.

Endgate Lock Striker Replacement

Callout

Component Name

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



DOOR LOCK AND SIDE WINDOW SWITCH REPLACEMENT - DRIVER SIDE (1ST DESIGN)

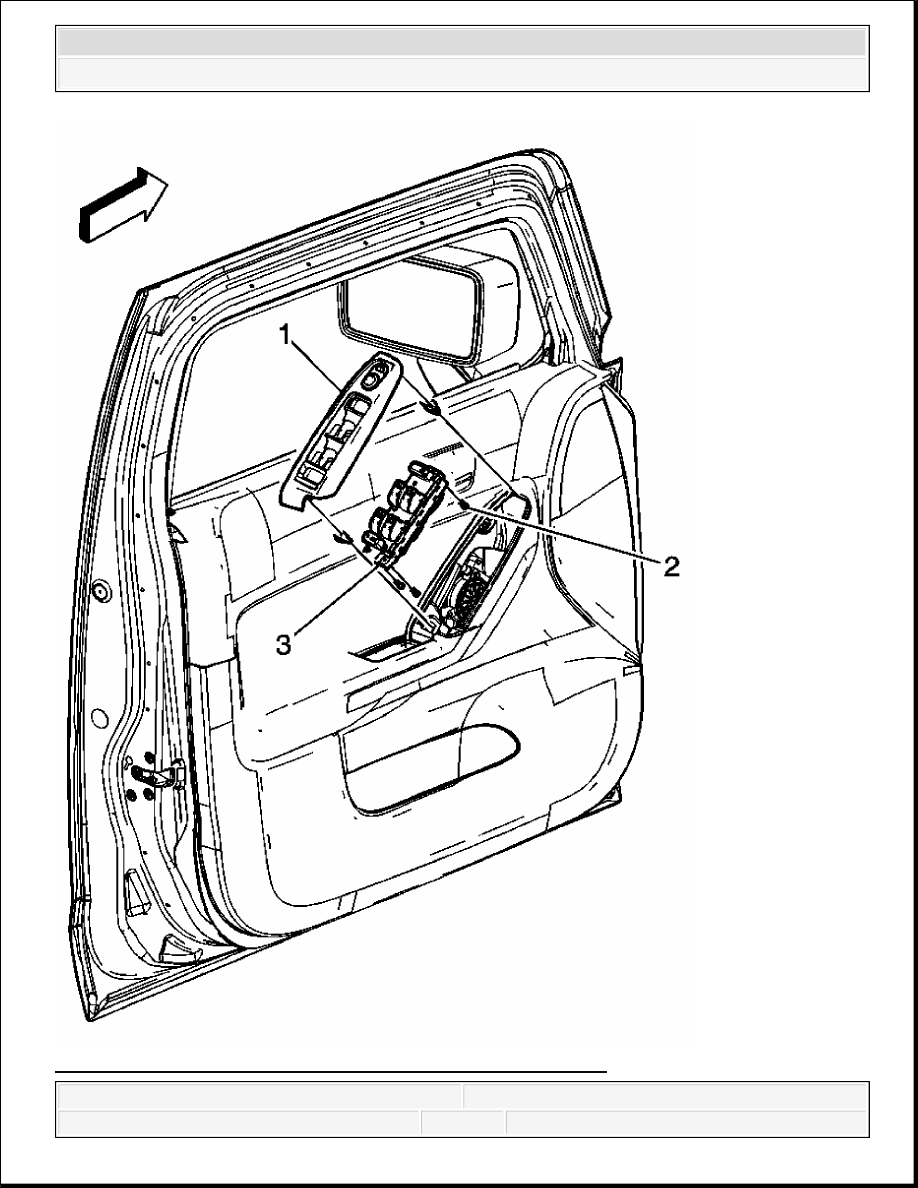

Fig. 30: View Of Driver Side Door Lock/Side Window Switch
Courtesy of GENERAL MOTORS CORP.

Door Lock and Side Window Switch Replacement - Driver Side (1st Design)

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Bolts, Striker (Qty: 2)

Tighten: 25 N.m (19 lb ft)

2

Striker, Striker Assembly
Tip: Adjust as necessary.

3

Bolts, Striker Guide Plate (Qty: 2)

Tighten: 25 N.m (19 lb ft)

4

Guide Plate
Tip: Adjust as necessary.

Callout

Component Name

1

Front Side Door Accessory Switch Mount Plate Assembly



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



DOOR LOCK AND SIDE WINDOW SWITCH REPLACEMENT - DRIVER SIDE (2ND DESIGN)

2

Front Side Door Accessory Switch Mount Screw (Qty: 3)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

3

Front Side Door Accessory Switch Assembly
Procedure:
Disconnect the electrical connector.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



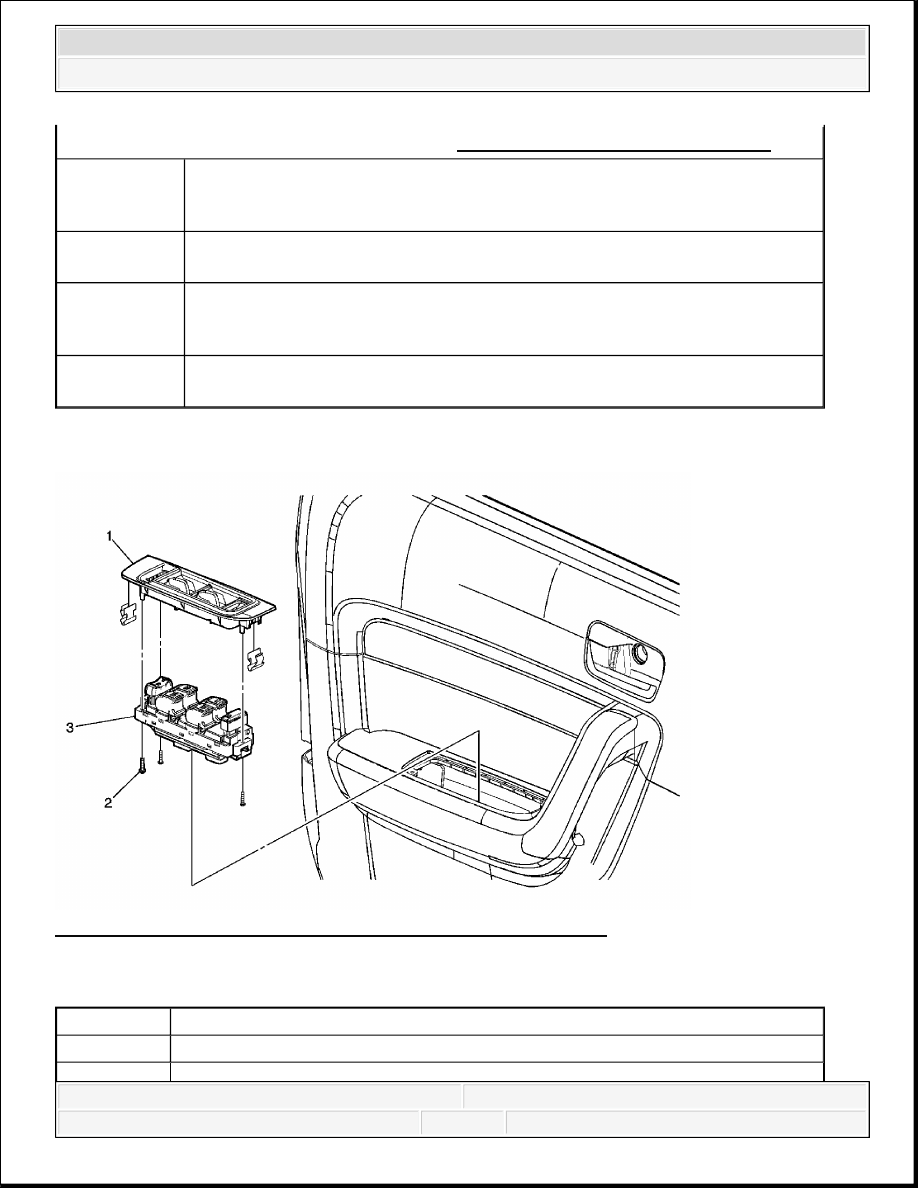

Fig. 31: View Of Driver Side Door Lock/Side Window Switch
