ENDGATE HANDLE REPLACEMENT

Fig. 17: Handle Replacement - Endgate
Courtesy of GENERAL MOTORS CORP.

Endgate Handle Replacement

1

Bolt, Front Side Door Lock Housing

Tighten: 7 N.m (62 lb in)

2

Housing, Front Door Handle
Tip: Disconnect the lock and handle rods to remove the housing.

3

Bolt, Front Side Door Lock Cylinder

Tighten: 7 N.m (62 lb in)

4

Lock Cylinder, Front Side Door

Callout

Component Name

NOTE:



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



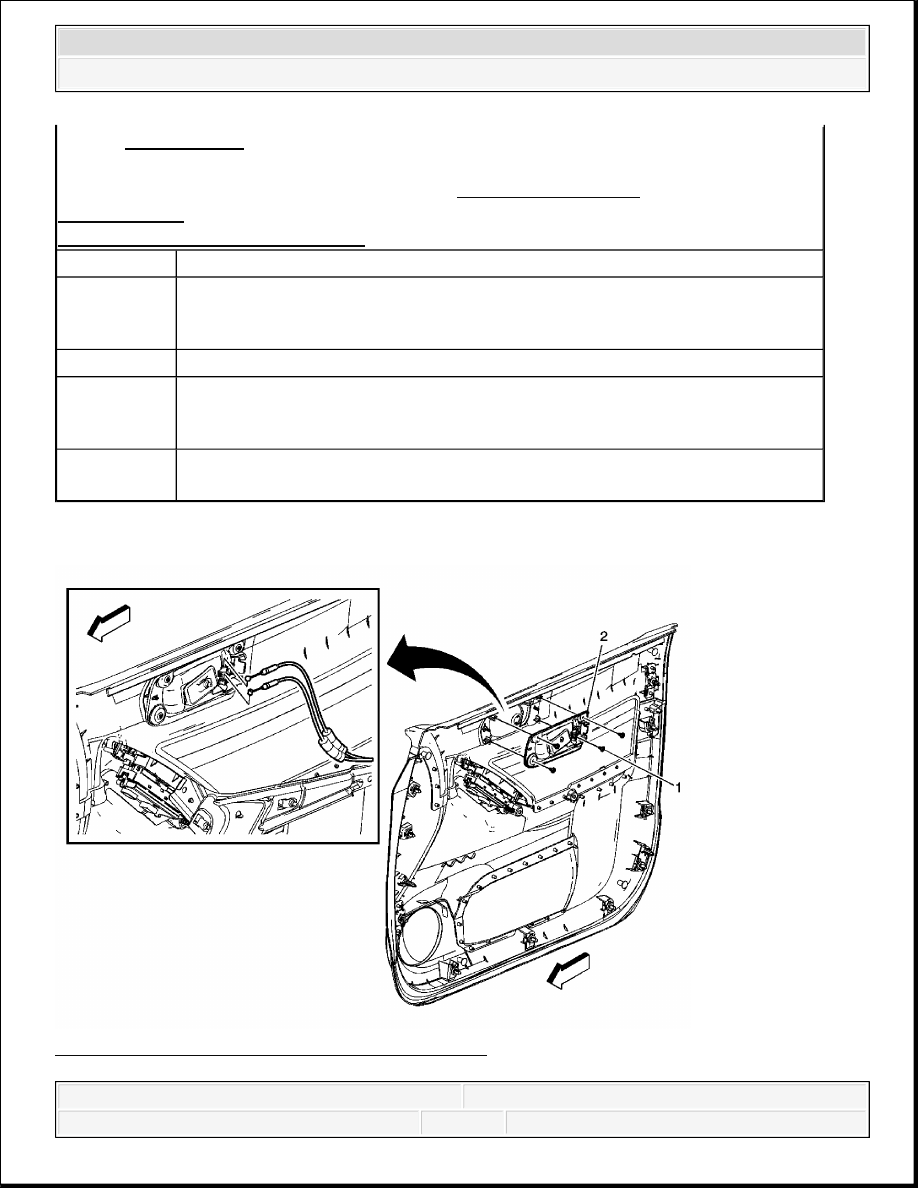

FRONT SIDE DOOR INSIDE HANDLE REPLACEMENT

Fig. 18: View Of Front Side Door Inside Handle
Courtesy of GENERAL MOTORS CORP.

Fastener Tightening Specifications: Refer to Fastener Tightening

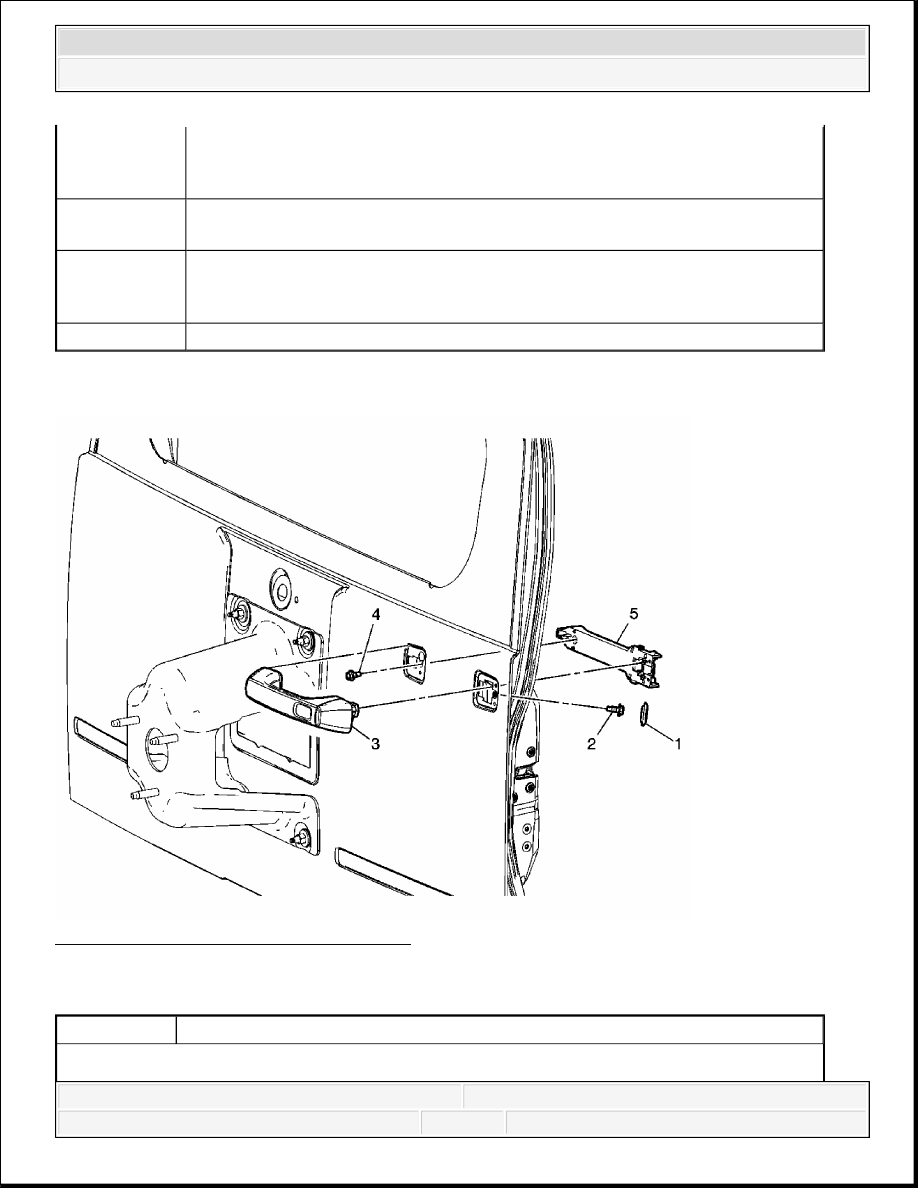

Specifications.Preliminary Procedures: Remove the lower endgate trim panel. Refer to
Endgate Trim Panel Replacement .

Refer to Fastener Notice .

1

Cap, Bolt Cover

2

Bolt, Endgate Outside Handle

Tighten: 9 N.m (80 lb in)

3

Handle. Endgate Outside Handle

4

Bolt, Handle Carrier

Tighten: 9 N.m (80 lb in)

5

Carrier, Endgate Outside Handle
Tip: Disconnect the lock rod.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Front Side Door Inside Handle Replacement

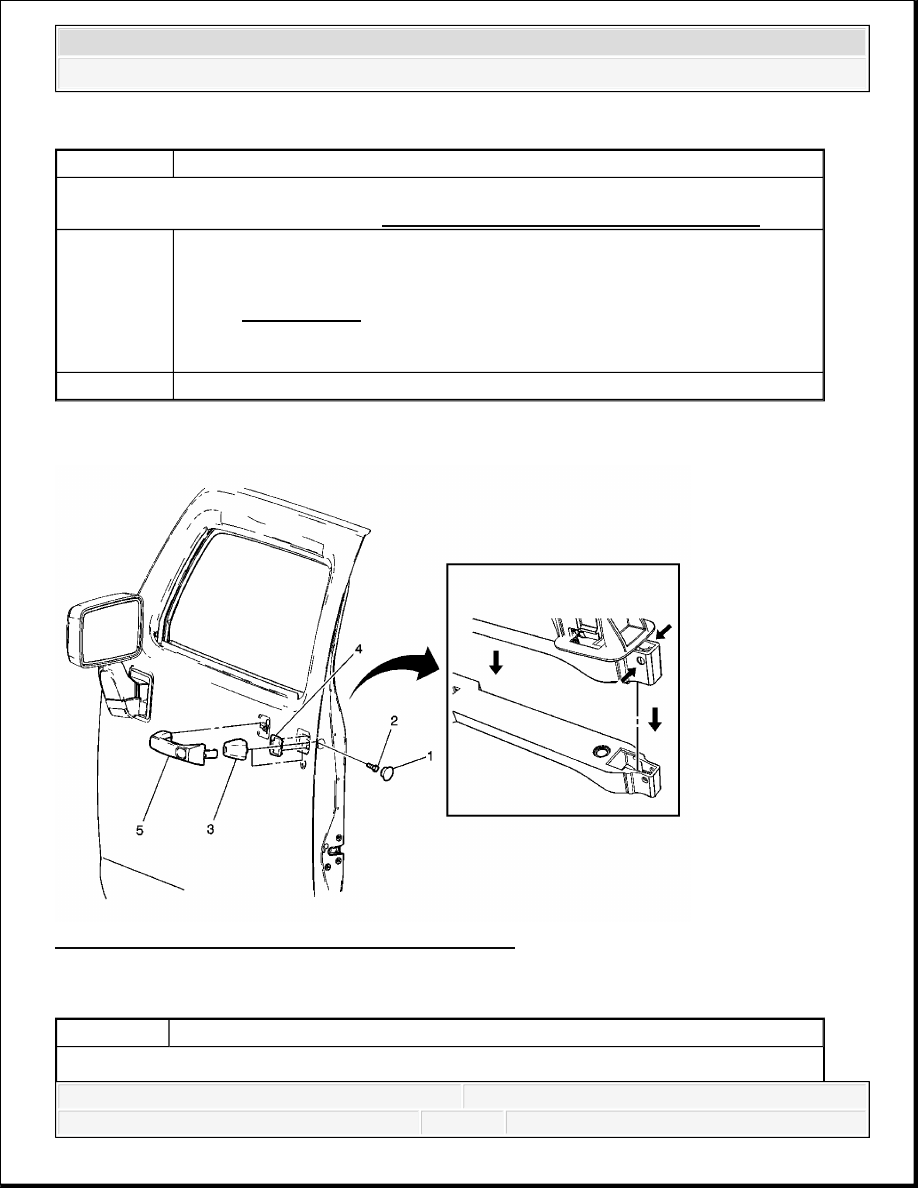

FRONT SIDE DOOR OUTSIDE HANDLE REPLACEMENT

Fig. 19: Door Handle Replacement - Front Outside
Courtesy of GENERAL MOTORS CORP.

Front Side Door Outside Handle Replacement

Callout

Component Name

Preliminary Procedure:
Remove side door trim panel. Refer to Front Side Door Trim Panel Replacement .

1

Inside Door Handle Screw (Qty: 4)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Inside Door Handle Assembly

Callout

Component Name

Preliminary Procedures



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



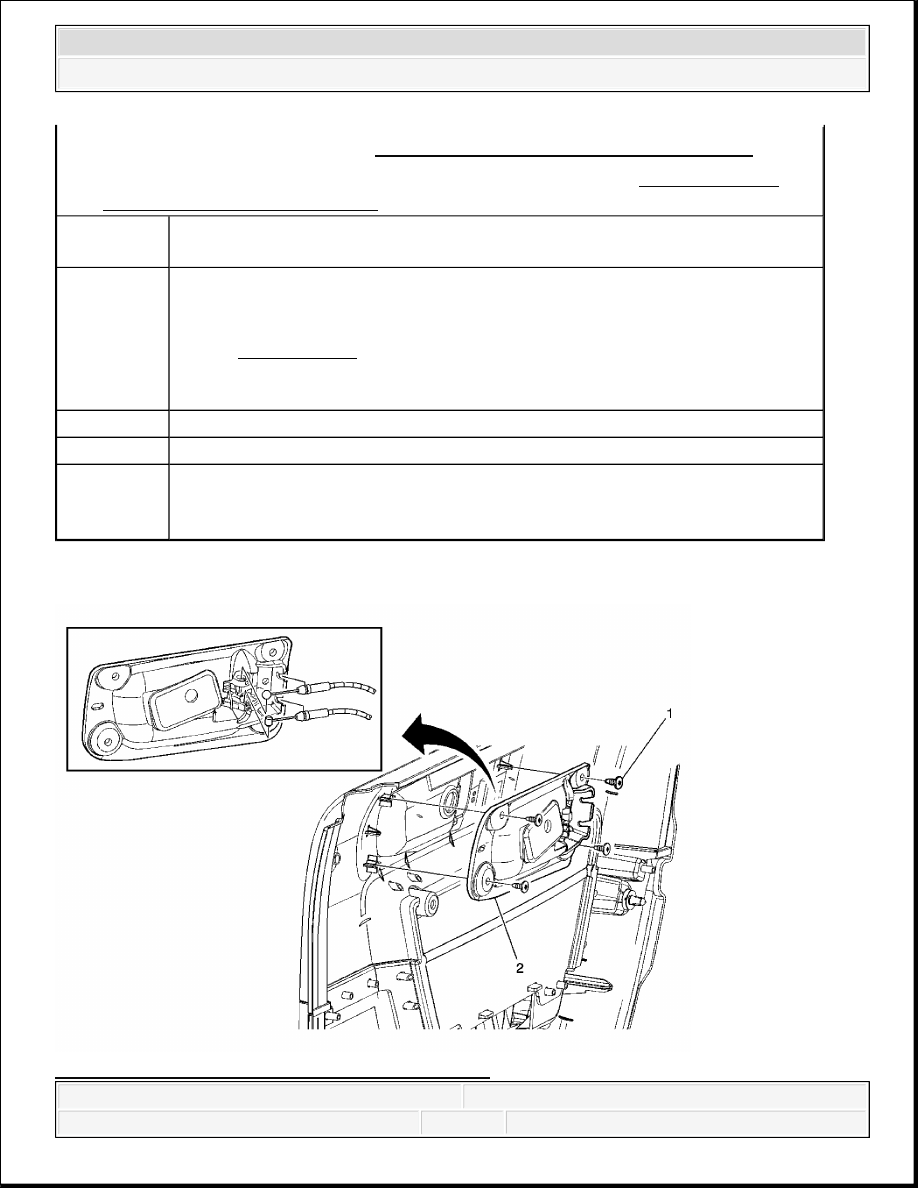

REAR SIDE DOOR INSIDE HANDLE REPLACEMENT

Fig. 20: Door Handle Replacement - Rear Inside

1. Remove the trim panel. Refer to Front Side Door Trim Panel Replacement .

2. Reposition the window regulator from the door handle. Refer to Rear Side Door

Window Module Replacement .

1

Bolt Access Plug
Tip: Use a plastic flat-bladed tool to remove.

2

Front Side Door Outside Handle Bolt

Tighten: 9 N.m (80 lb in)

NOTE:

Refer to Fastener Notice .

3

Front Door Outside Handle Cap

4

Front Door Outside Handle Cap Gasket

5

Front Door Outside Handle
Tip: With small flat-blade screwdrivers, pry the walls out from the buttons on
the handle. Pull handle rearward to disengage.
