Hummer H3. Manual - part 1036

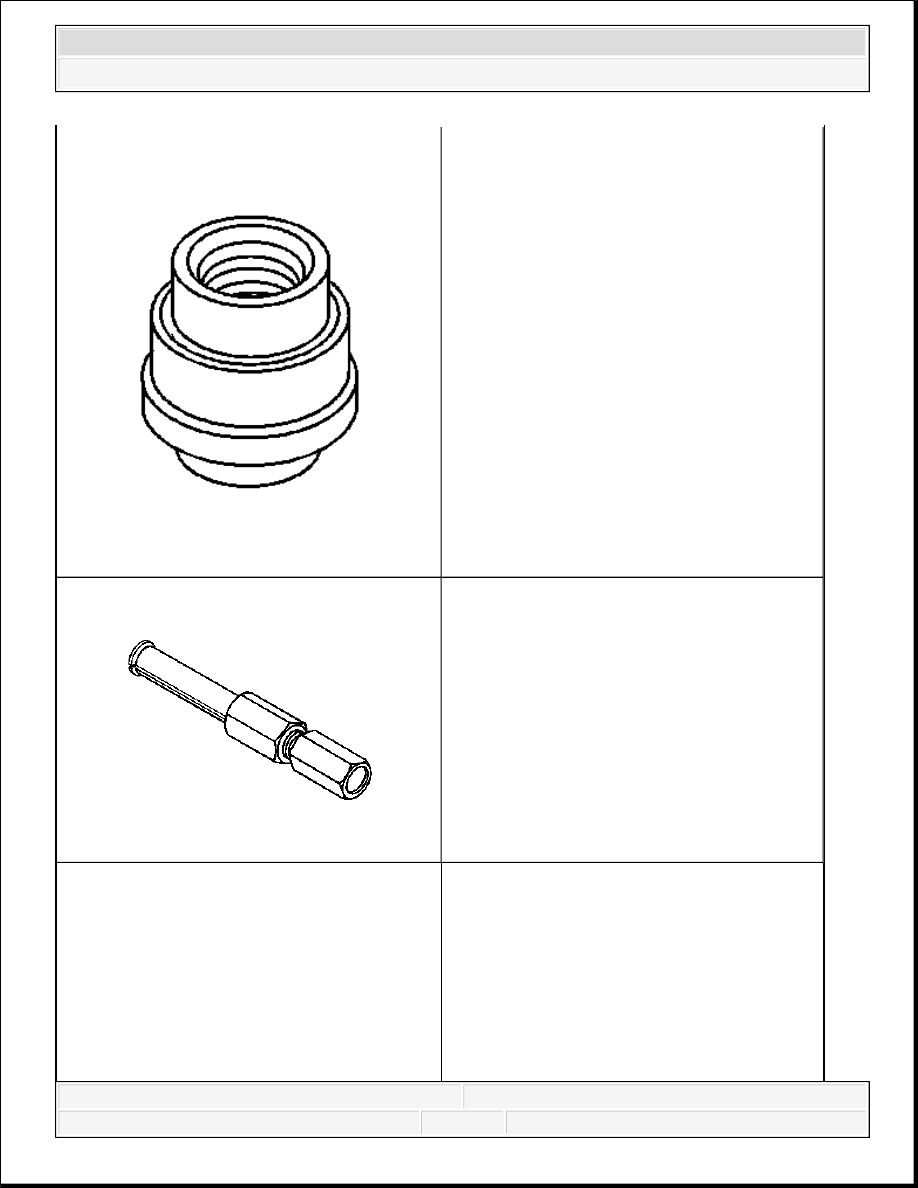

J 45233

Differential Bearing Adjuster Needle Bearing

Replacer - RH

J 45857

Tone Wheel and/or Bearing Remover

J 45859



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



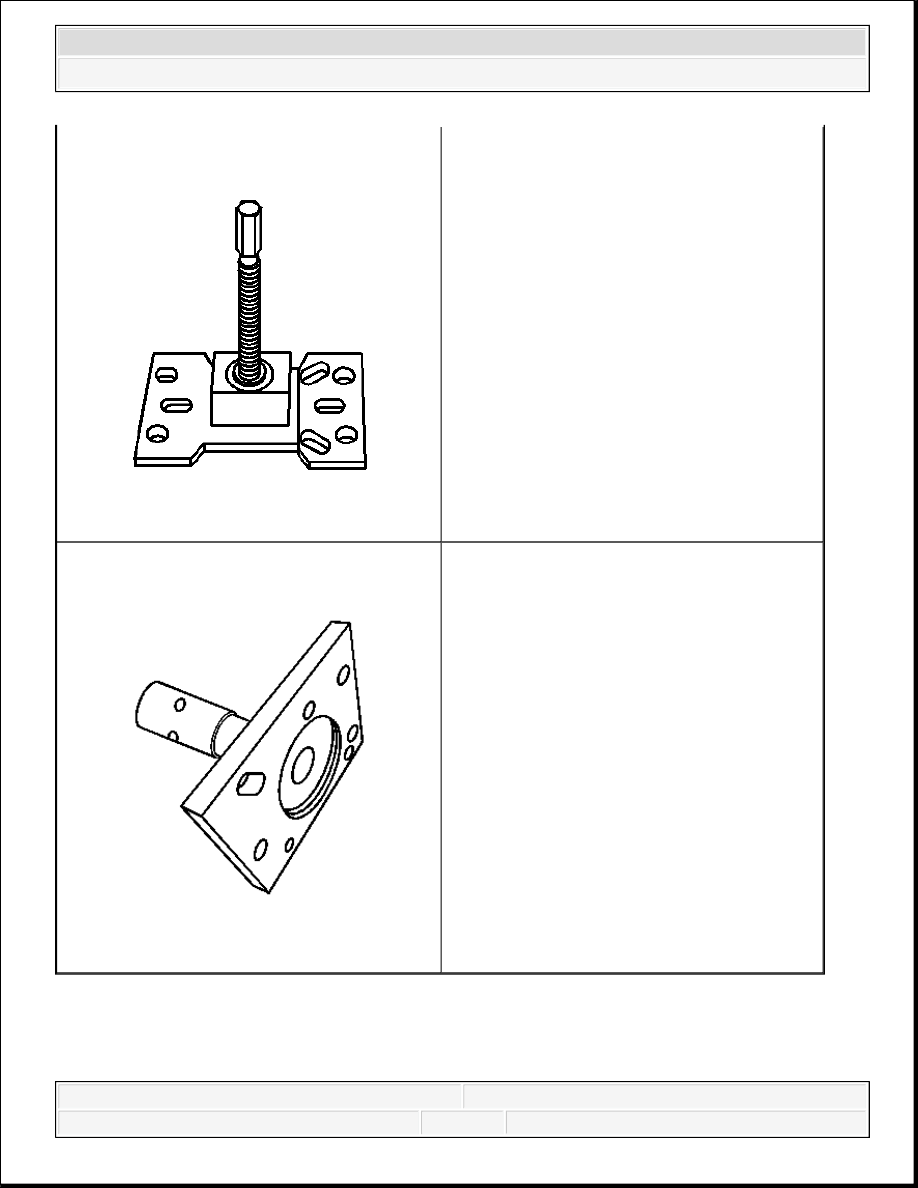

Axle Remover

J 49935

Holding Fixture



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



2007 BRAKES

Disc Brakes - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

DISC BRAKE COMPONENT SPECIFICATIONS

Disc Brake Component Specifications

Application

Specification

Metric

English

Backing Plate Bolts

135 N.m

100 lb ft

Brake Hose to Caliper Bolt, Front

40 N.m

30 lb ft

Brake Hose to Caliper Bolt, Rear

40 N.m

30 lb ft

Front Brake Caliper Mounting Bolt

195 N.m

144 lb ft

Park Brake Equalizer

3.5 N.m

31 lb in

Quarter Shaft Shield

25 N.m

18 lb ft

Rear Brake Caliper Guide Pin Bolt

36 N.m

27 lb ft

Rear Brake Caliper Mounting Bolt

135 N.m

100 lb ft

Rear Brake Caliper Mounting Bracket Bolt

135 N.m

100 lb ft

Application

Specification

Metric

English

Front Brakes

Rotor Discard Thickness *

26.5 mm

1.04 in

Rotor Minimum Allowable Thickness After
Refinish

27.0 mm

1.06 in

Rotor Thickness (new)

28.0 mm

1.10 in

Rotor Maximum Allowable Lateral Runout

0.06 mm

0.002 in

Rotor Maximum Allowable Scoring

1.50 mm

0.059 in

Rotor Maximum Allowable Thickness
Variation

0.025 mm

0.001 in

Rear Brakes



2007 Hummer H3

2007 BRAKES Disc Brakes - H3





2007 Hummer H3

2007 BRAKES Disc Brakes - H3



DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC STARTING POINT - DISC BRAKES

Begin the disc brake system diagnosis with Diagnostic Starting Point - Hydraulic Brakes .
The use of the Diagnostic Starting Point will lead to the identification of the correct procedure
for diagnosing the system and where the procedure is located.

BRAKE ROTOR THICKNESS MEASUREMENT

Rotor Discard Thickness *

10.5 mm

0.413 in

Rotor Minimum Allowable Thickness After
Refinish

11.0 mm

0.433 in

Rotor Thickness (new)

12.0 mm

0.472 in

Rotor Maximum Allowable Lateral Runout

0.06 mm

0.002 in

Rotor Maximum Allowable Scoring

1.50 mm

0.059 in

Rotor Maximum Allowable Thickness
Variation

0.025 mm

0.001 in

* All brake rotors have a discard dimension cast into them. Replace any rotor that does not
meet this specification. After refinishing the rotor, replace any rotor that does not meet the
minimum thickness specifications.

CAUTION: Refer to Brake Dust Caution .



2007 Hummer H3

2007 BRAKES Disc Brakes - H3
