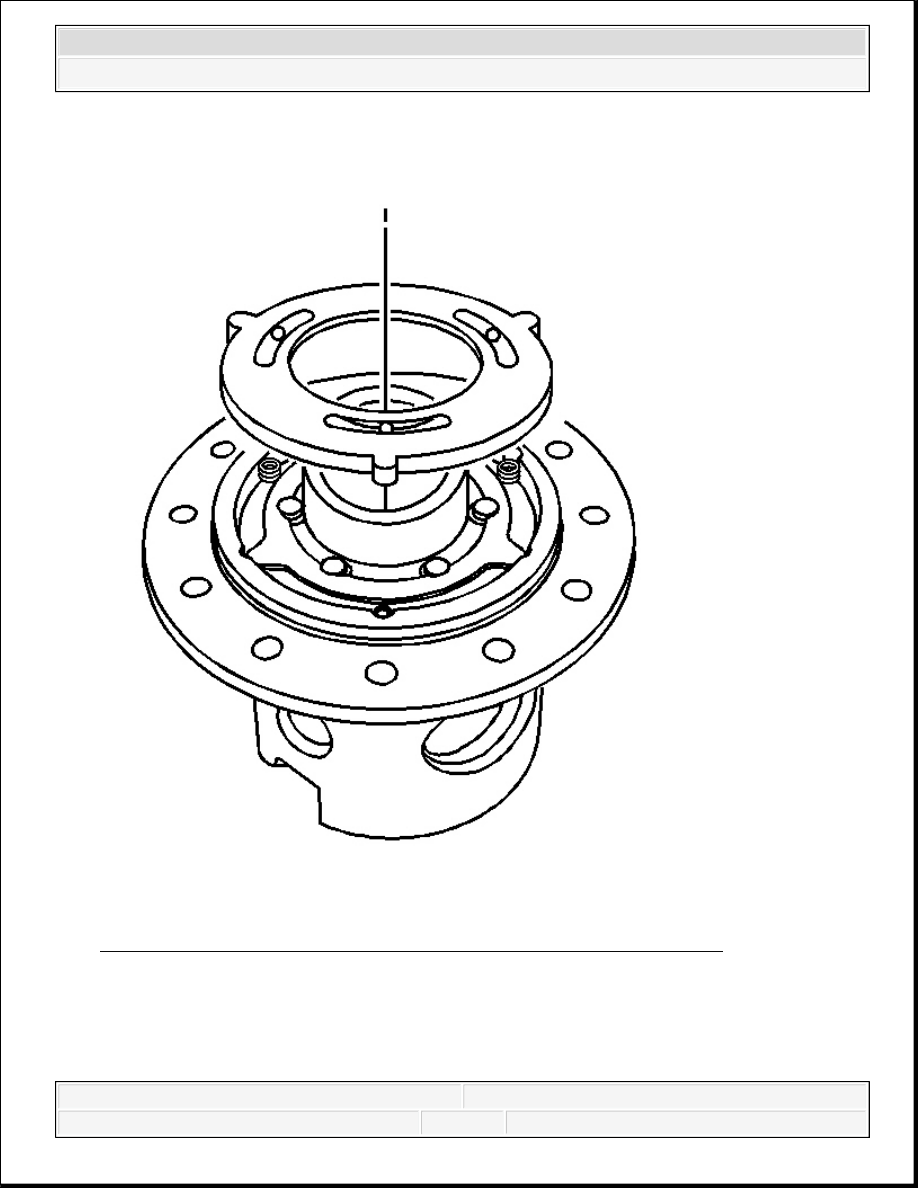

Fig. 163: Identifying Inboard Locking Differential Ball Bearing Plate
Courtesy of GENERAL MOTORS CORP.

11. Install the inboard locking differential ball bearing plate.

Place the inboard locking differential ball bearing plate on the three exposed differential



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



clutch springs.

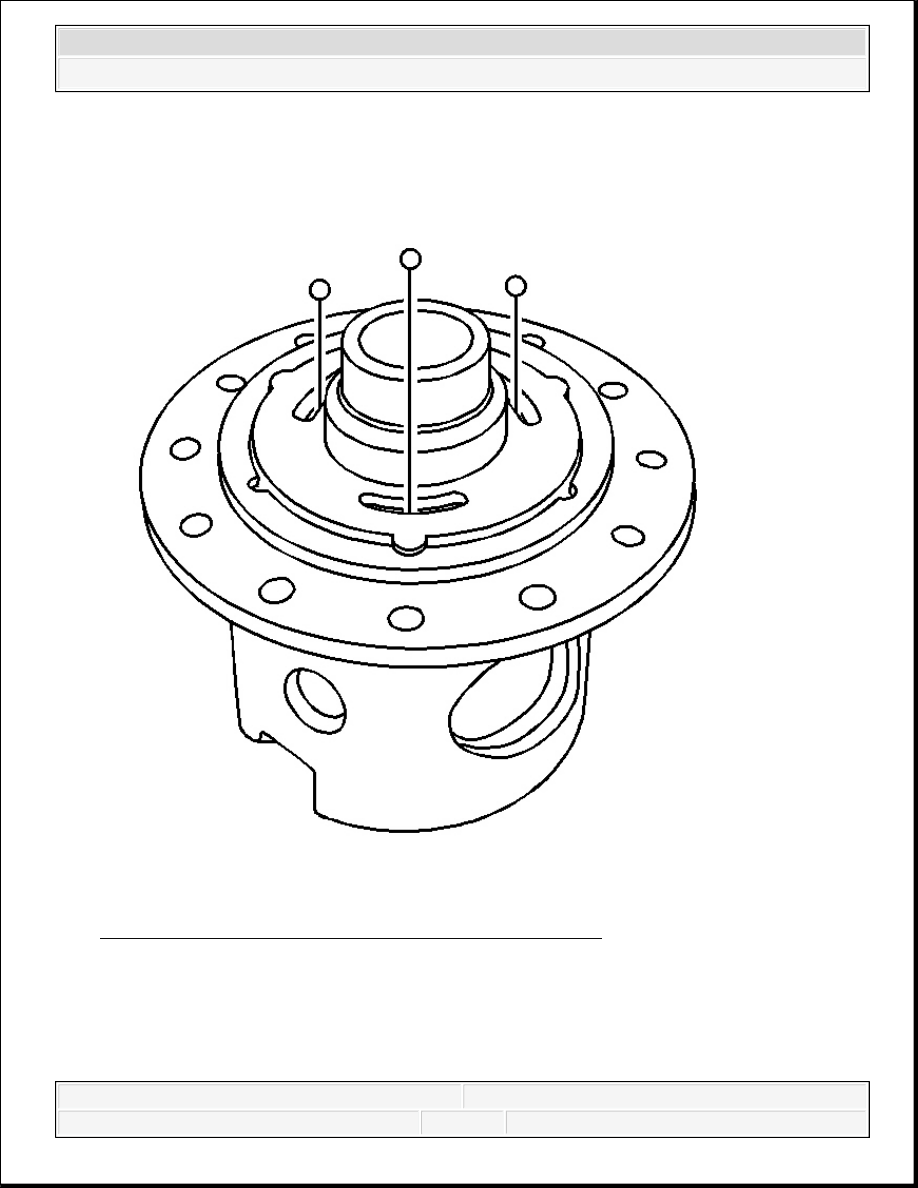

Fig. 164: Identifying Locking Differential Ball Bearings
Courtesy of GENERAL MOTORS CORP.

12. Install the locking differential ball bearings.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



Fig. 165: Identifying Outboard Locking Differential Ball Bearing Plate
Courtesy of GENERAL MOTORS CORP.

13. Install the outboard locking differential ball bearing plate.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



Fig. 166: Identifying Locking Differential Coil Plate
Courtesy of GENERAL MOTORS CORP.

14. Install the locking differential coil plate.
