Fig. 134: Removing Differential Bearing Assembly
Courtesy of GENERAL MOTORS CORP.

6. Remove the differential bearing assembly.

2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

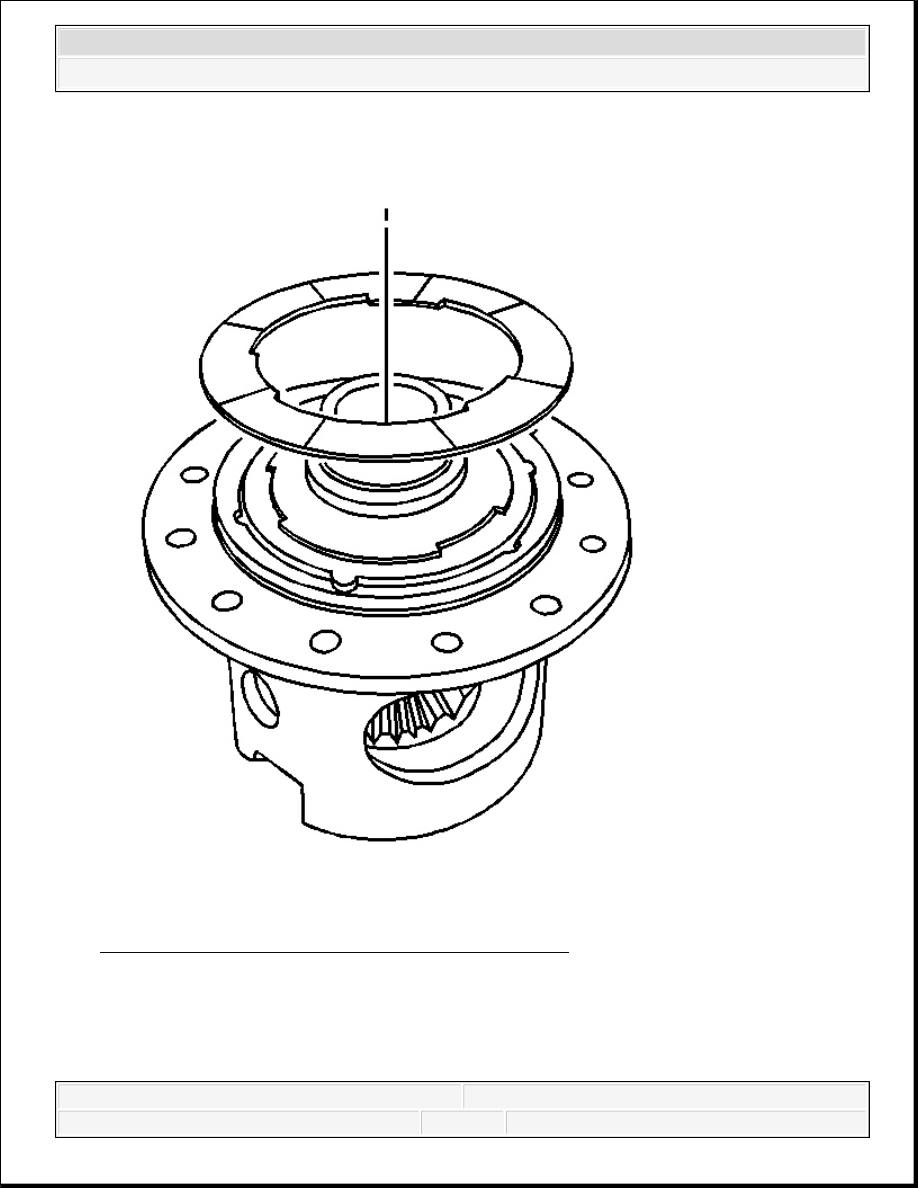

Fig. 135: Identifying Locking Differential Coil Plate
Courtesy of GENERAL MOTORS CORP.

7. Remove the locking differential coil plate.

2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

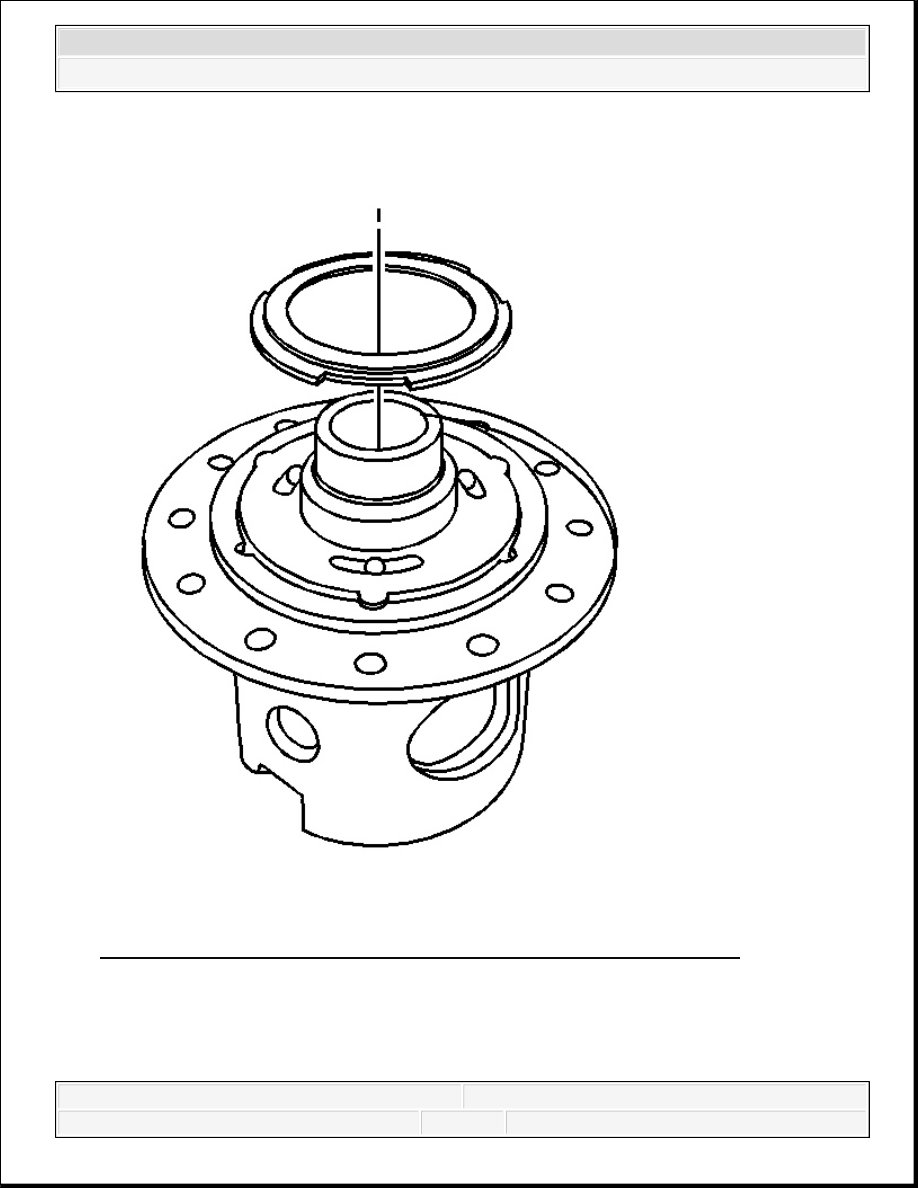

Fig. 136: Identifying Outboard Locking Differential Ball Bearing Plate
Courtesy of GENERAL MOTORS CORP.

8. Remove the outboard locking differential ball bearing plate.

2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

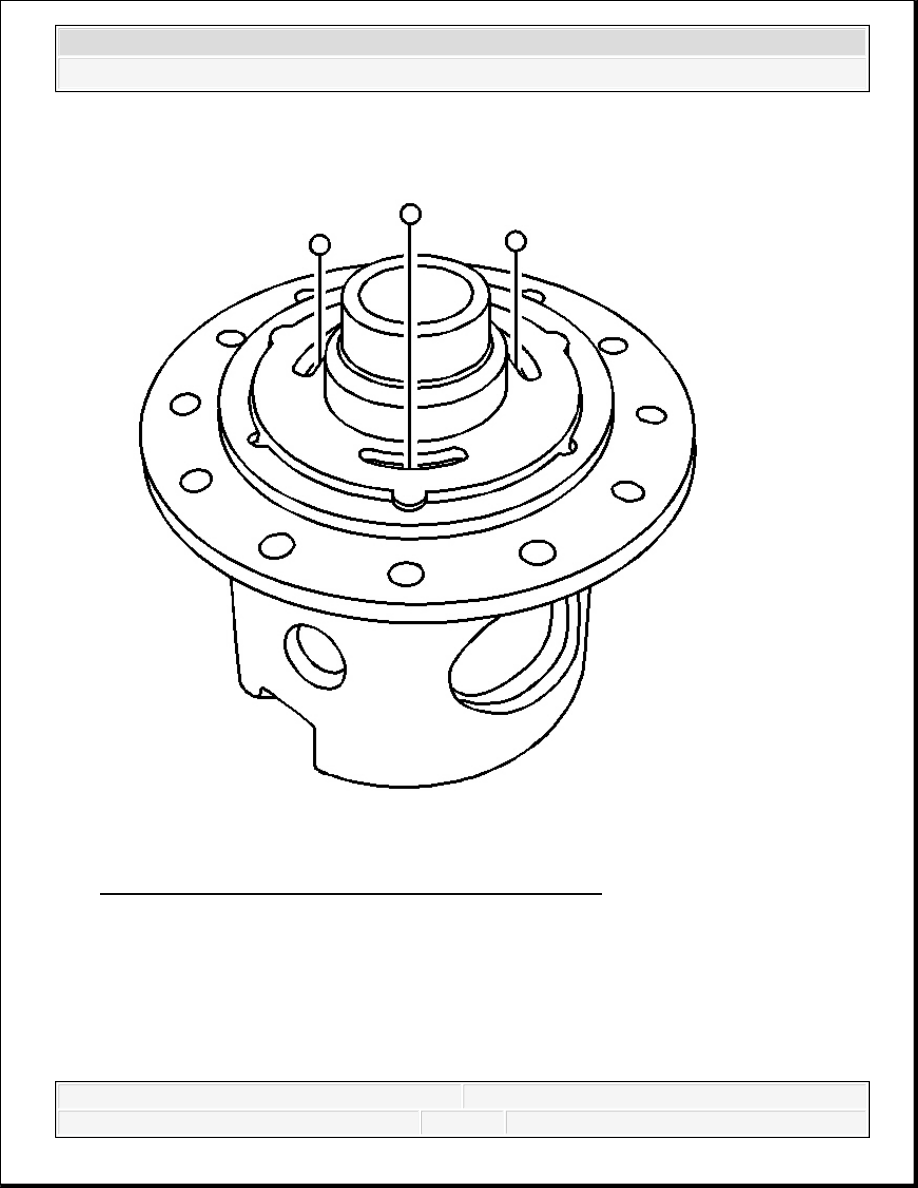

Fig. 137: Identifying Locking Differential Ball Bearings
Courtesy of GENERAL MOTORS CORP.

9. Remove the locking differential ball bearings.
