Hand start each bolt to ensure that the ring gear is properly installed to the differential case.

9. Tighten the ring gear bolts. Tighten the bolts alternately and in stages, gradually pulling the

ring gear onto the differential case.

Tighten: Tighten the ring gear bolts in sequence to 120 N.m (89 lb ft).

10. Install the differential side bearings. Refer to Differential Side Bearings Replacement.

BEARINGS INSPECTION

Carefully and thoroughly inspect all drive unit parts before assembly. Thorough inspection of the
drive parts for wear or stress with subsequent replacement of worn parts eliminates costly drive
component repair after assembly.

Lubricate the bearings with axle lubricant. Inspect the bearings for smooth rotation.

Inspect the bearing rollers for wear.

Inspect the bearing cups for wear, cracks, brinelling and scoring.

DIFFERENTIAL INSPECTION

Check the pinion gear shaft for unusual wear.

Check the pinion and the side gear teeth for wear, cracks, scoring and spalling.

Check the thrust washers for wear.

Check the fit of the side gears in the differential case and on the axle shafts.

Check the differential case for cracks and scoring and replace all of the worn parts as
necessary.

PINION AND RING GEAR INSPECTION

Ring and pinion gears are matched sets. When replacement of one or the other is necessary, both
the ring and pinion gear must be replaced.

Check the pinion and ring gear teeth for cracking, chipping, scoring or excessive wear.

Check the pinion gear splines for wear.

IMPORTANT: The differential bearings and the bearing cups are matched

sets. Replace both the bearing and the cup when either part
requires replacement.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



Check the pinion flange/yoke splines for wear.

Check the fit of the pinion gear splines on the pinion flange/yoke.

Check the sealing surface of the pinion flange/yoke for nicks, burrs or rough tool marks that
could damage the seal and cause an oil leak.

Check for worn or broken parts and replace as necessary.

REAR AXLE HOUSING INSPECTION

Carefully and thoroughly inspect all drive unit parts before assembly. Thorough inspection of the
drive parts for wear or stress with subsequent replacement of worn parts eliminates costly drive
component repair after assembly.

Inspect for nicks or burrs that could prevent the outer diameter of the pinion seal from
sealing. Remove any burrs.

Inspect the bearing cup bores for nicks or burrs. Remove any burrs that are found.

Inspect the housing for cracks. Replace the housing if any cracks are found.

Inspect the housing for foreign material such as metal chips, dirt or rust.

SHIMS INSPECTION

Inspect the shims for cracks and chips. Replace the damaged shims.

PINION DEPTH ADJUSTMENT

Tools Required

J 8001 Dial Indicator Set

J 34925 Pinion Setting Gage and Components

Adjustment Procedure

IMPORTANT:

Do not reinstall the original cast iron production shims, if
removed. Once the cast iron shims are removed from the
axle housing, they must be replaced with service shims and
spacers.

If service shims were previously installed, the shims can be
reused.

IMPORTANT: Make sure all of the tools, the differential side bearing bores



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



1. Lubricate the pinion bearings with axle lubricant. Refer to Fluid and Lubricant

Recommendations .

2. Install the pinion bearings into the axle housing.

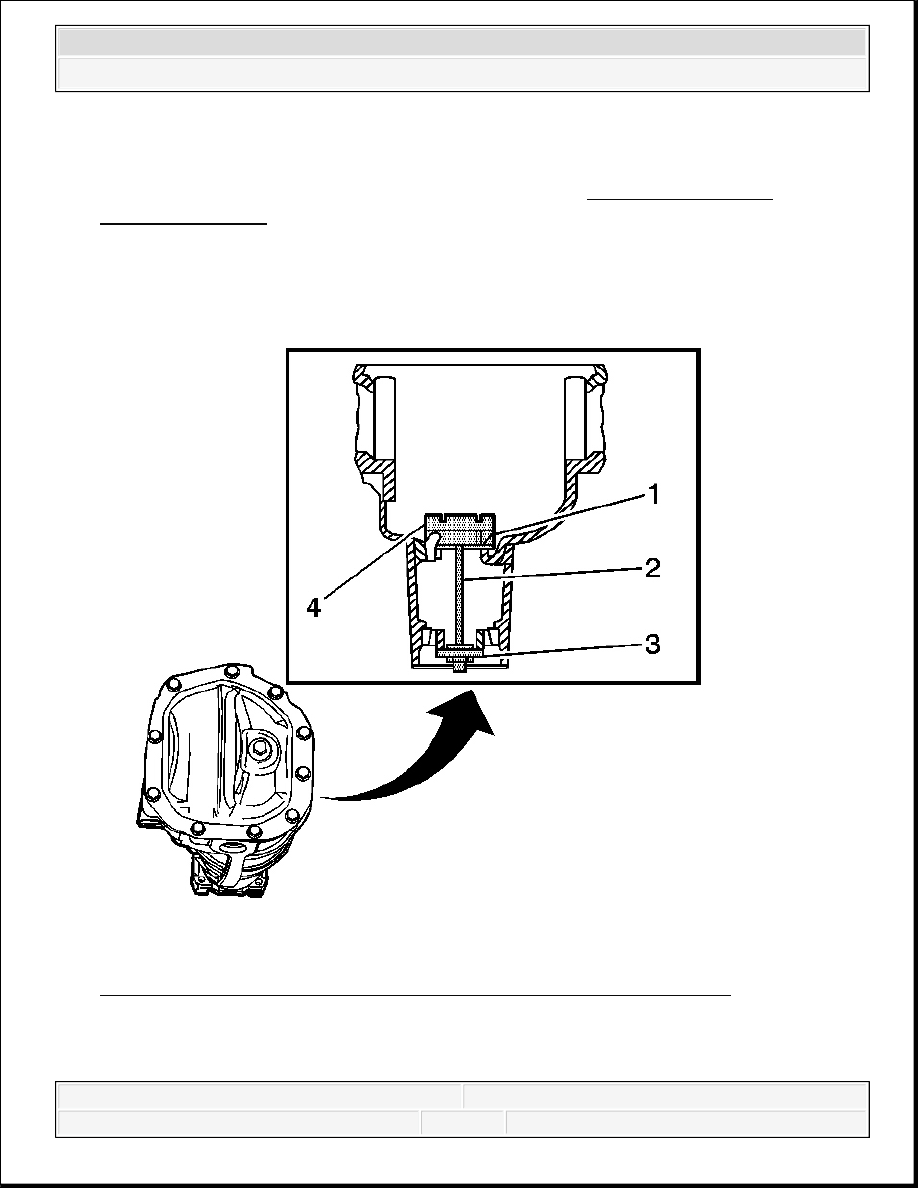

Fig. 117: Assembling J 21777-35, J 21777-43, J 21777-42 & J 23597-11
Courtesy of GENERAL MOTORS CORP.

3. Assemble the J 21777-40 (1), the J 21777-43 (2), the J 21777-42 (3) and the J 23597-11

and the pinion bearing cups are clean before proceeding.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



(4) into the axle housing as shown. See Special Tools.

4. While holding the J 21777-43 stationary, install an inch-pound torque wrench on the nut of

the J 21777-43 . See Special Tools.

Tighten: Tighten the nut on the J 21777-43 until a rotating torque of 1. See Special
Tools.7-2.8 N.m (15-25 lb in) is obtained.

5. Rotate the assembly several times in both directions in order to seat the pinion bearings.

6. Check the rotating torque of the assembly. If the torque is less than 1.7 N.m (15 lb in),

continue to tighten the nut on the J 21777-43 until a rotating torque of 1. See Special
Tools.7-2.8 N.m (15-25 lb in) is obtained.

NOTE:

Refer to Fastener Notice .
