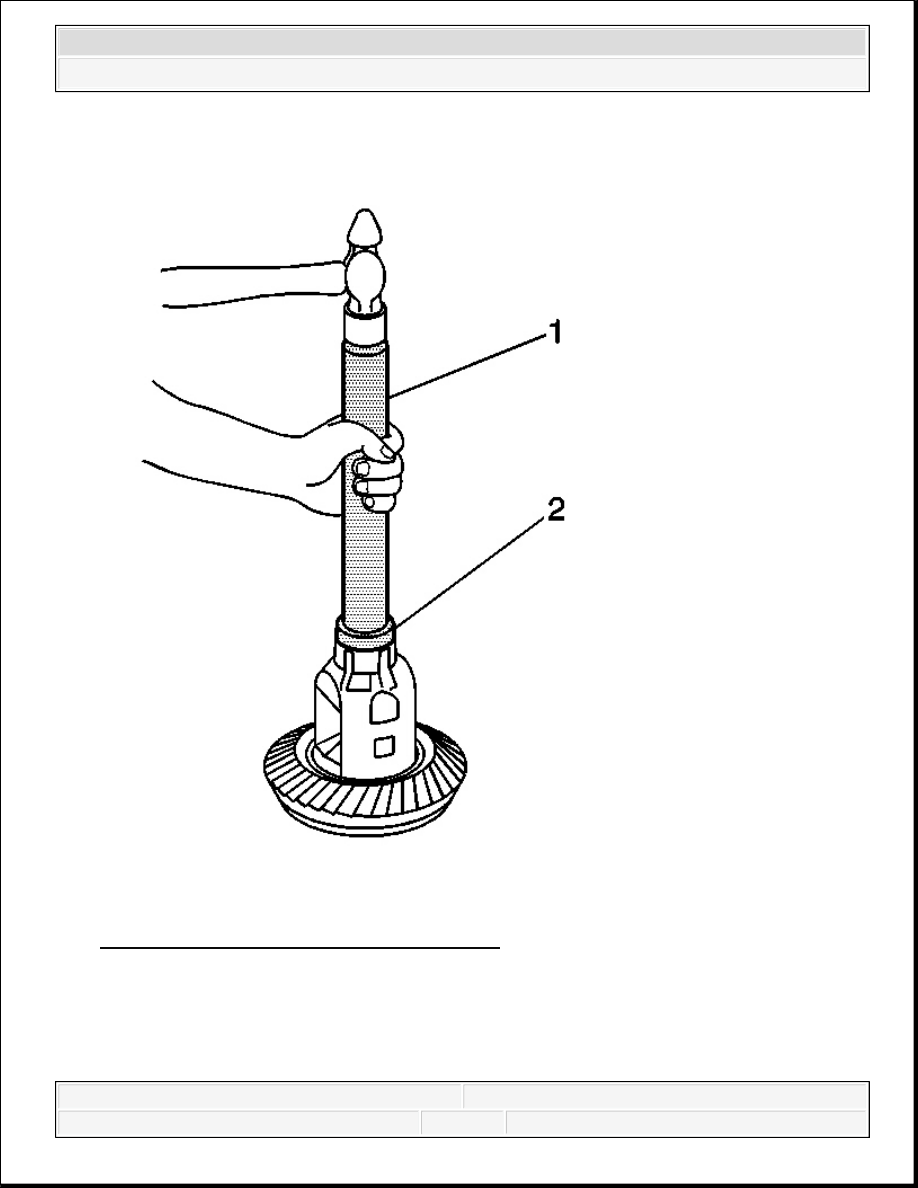

Fig. 85: Installing Differential Side Bearings
Courtesy of GENERAL MOTORS CORP.

1. For the 8.6 inch, install the differential side bearings by doing the following:

1. In order to protect the differential case, install the J 8107-4 , 8.6 inch axle in the case

on the side opposite the bearing installation.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



2. Install the J 21784 , 8. See Special Tools.6 inch axle (2) and the J 8092 (1) onto the

differential case bearing as shown.

3. Drive the bearing onto the case using the J 21784 or the J 29710 and the J 8092 . See

Special Tools.

2. Install the differential assembly. Refer to Differential Replacement.

REAR AXLE REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Drain the rear axle. Refer to Rear Axle Lubricant Replacement.

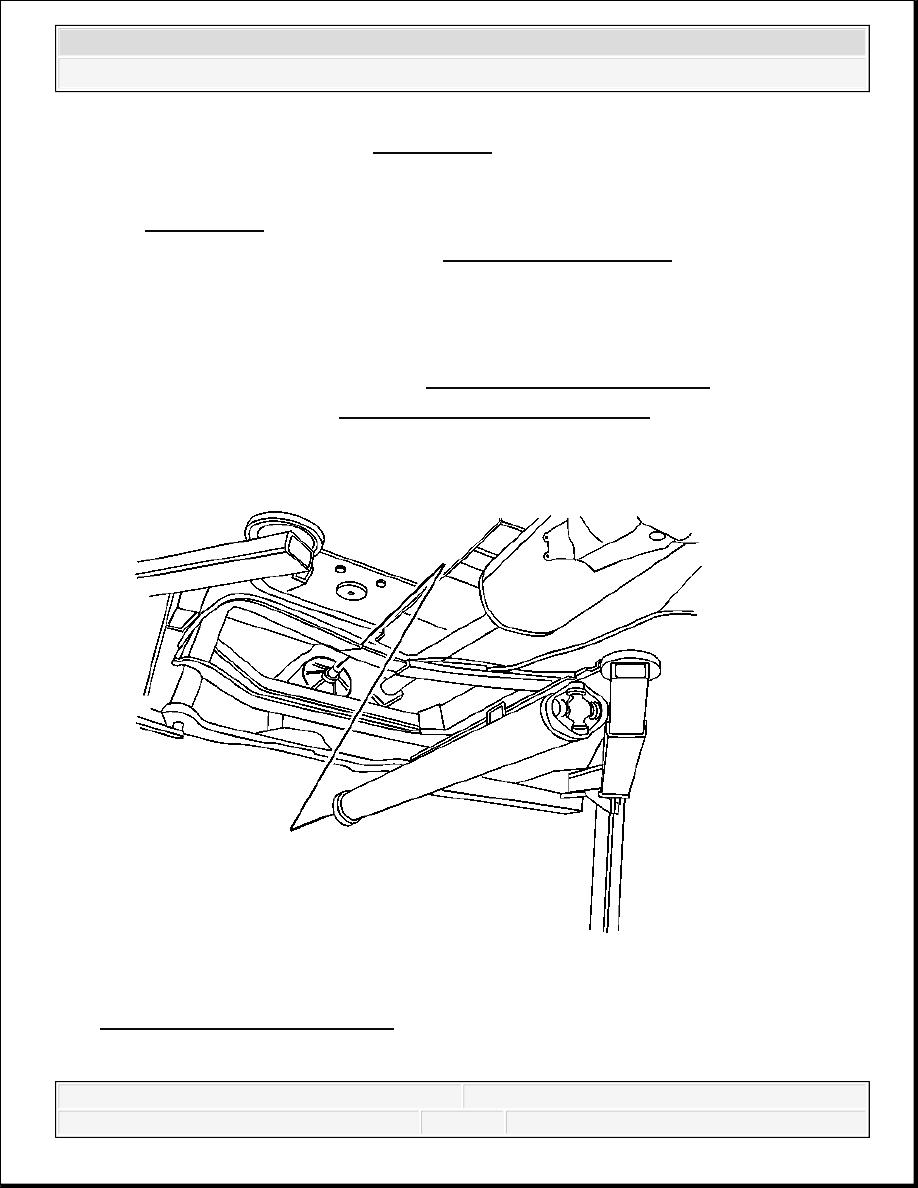

Fig. 86: View Of Propeller Shaft
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



3. Remove the propeller shaft. Refer to Rear Propeller Shaft Replacement .

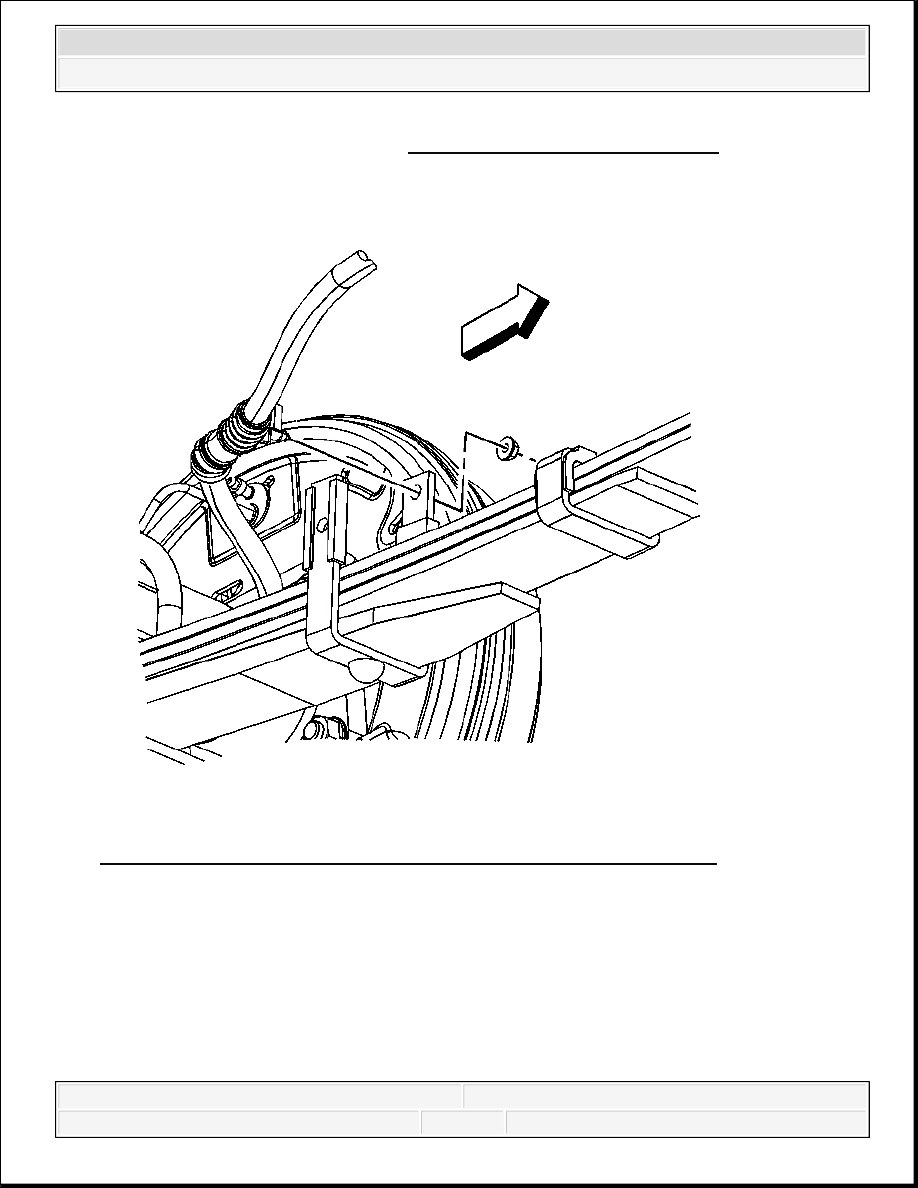

Fig. 87: View Of Rear Leaf Spring Park Brake Cable Retaining Bolt
Courtesy of GENERAL MOTORS CORP.

4. Remove the retaining bolt for the park brake cables at the leaf springs.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



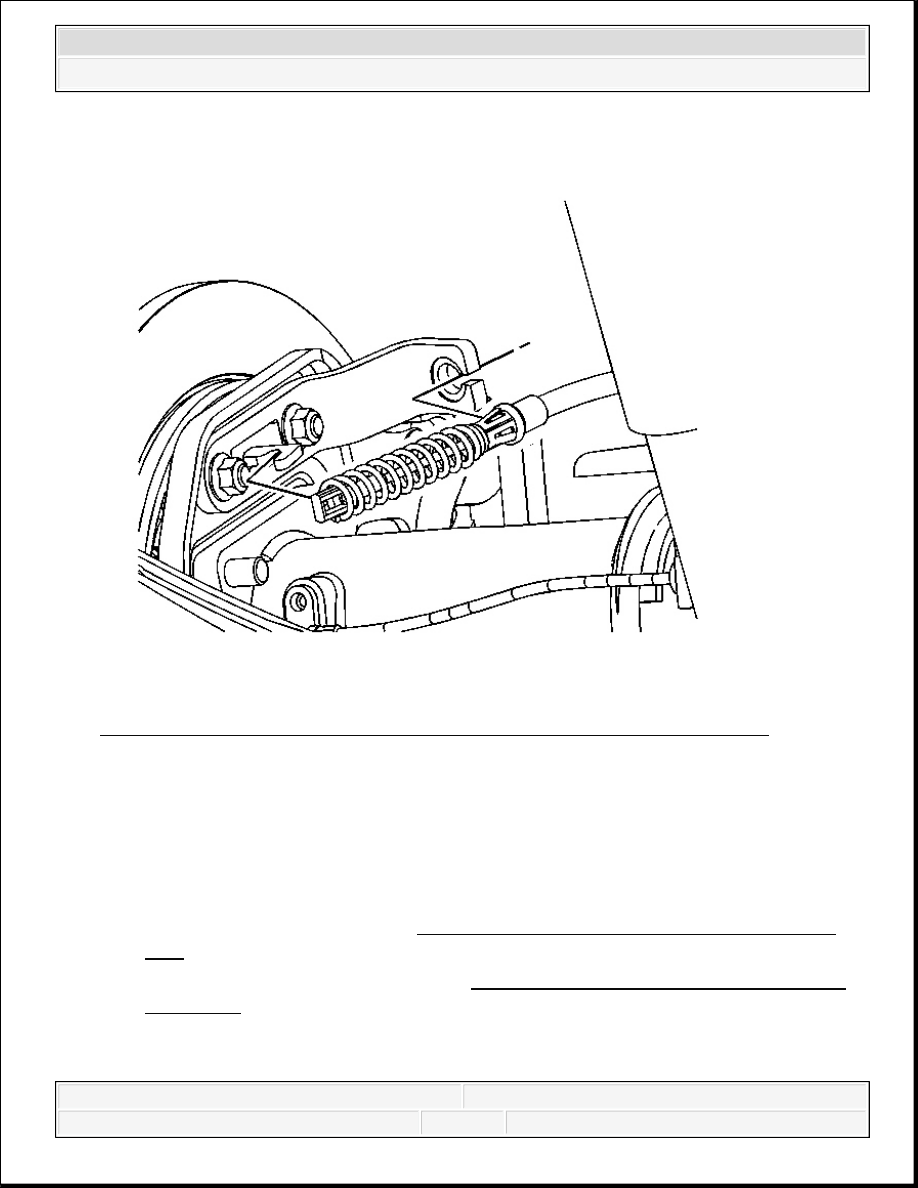

Fig. 88: View Of Park Brake Cable At Cable Bracket & Park Brake Lever
Courtesy of GENERAL MOTORS CORP.

5. Remove the park brake cables from the actuators. Left side shown, right side similar.

For the left brake cable, refer to Parking Brake Rear Cable Replacement - Left
Side .

For the right park brake cable, refer to Parking Brake Rear Cable Replacement -
Right Side .

IMPORTANT: In the following service procedure, just remove the park

brake cables from the actuators. The entire park brake
cables DO NOT have to be removed.
