Hummer H3. Manual - part 1002

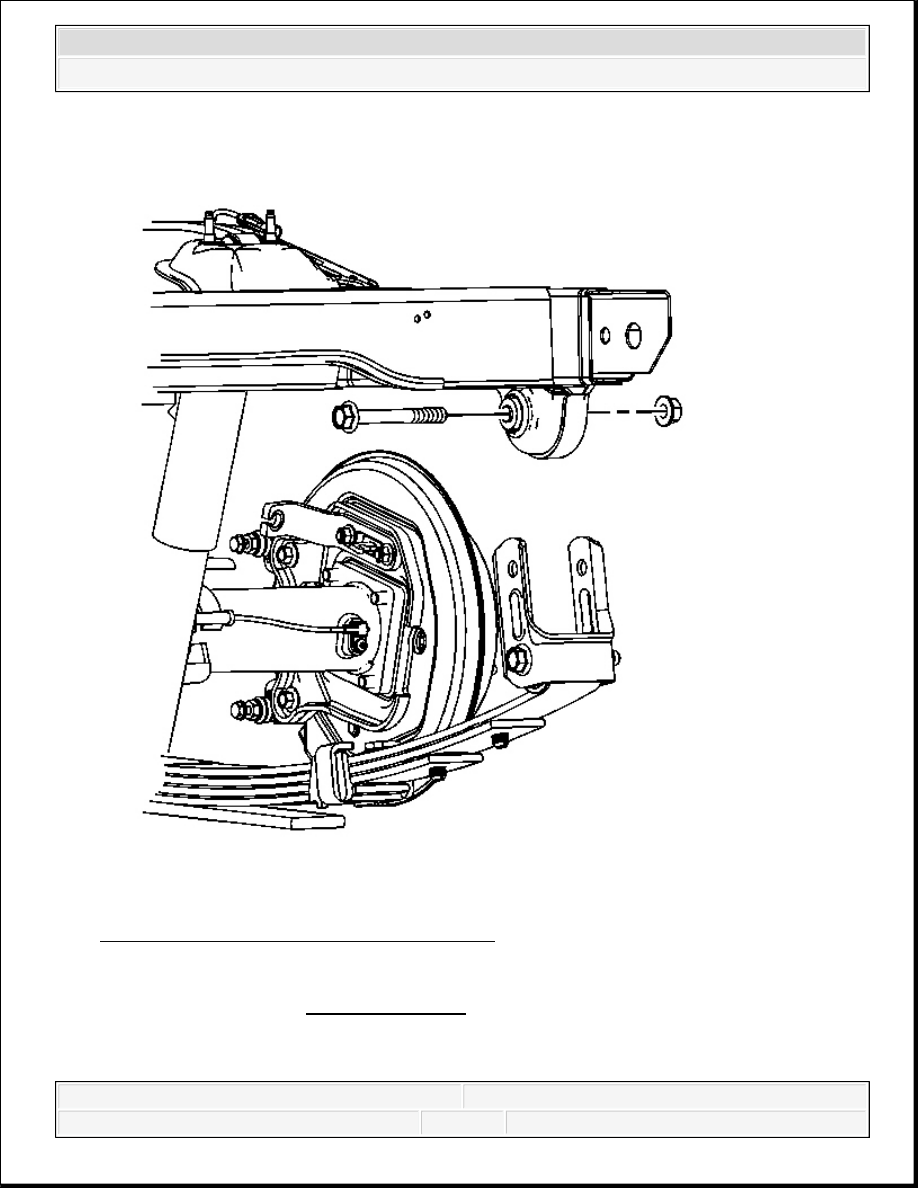

Fig. 74: View Of Rear Leaf Spring Shackles
Courtesy of GENERAL MOTORS CORP.

18. Remove the rear leaf spring shackles.

Remove the shackle bolt and nut.

Lower the leaf spring to allow enough clearance to remove the rear drive axle.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



Support the leaf springs with jack stands.

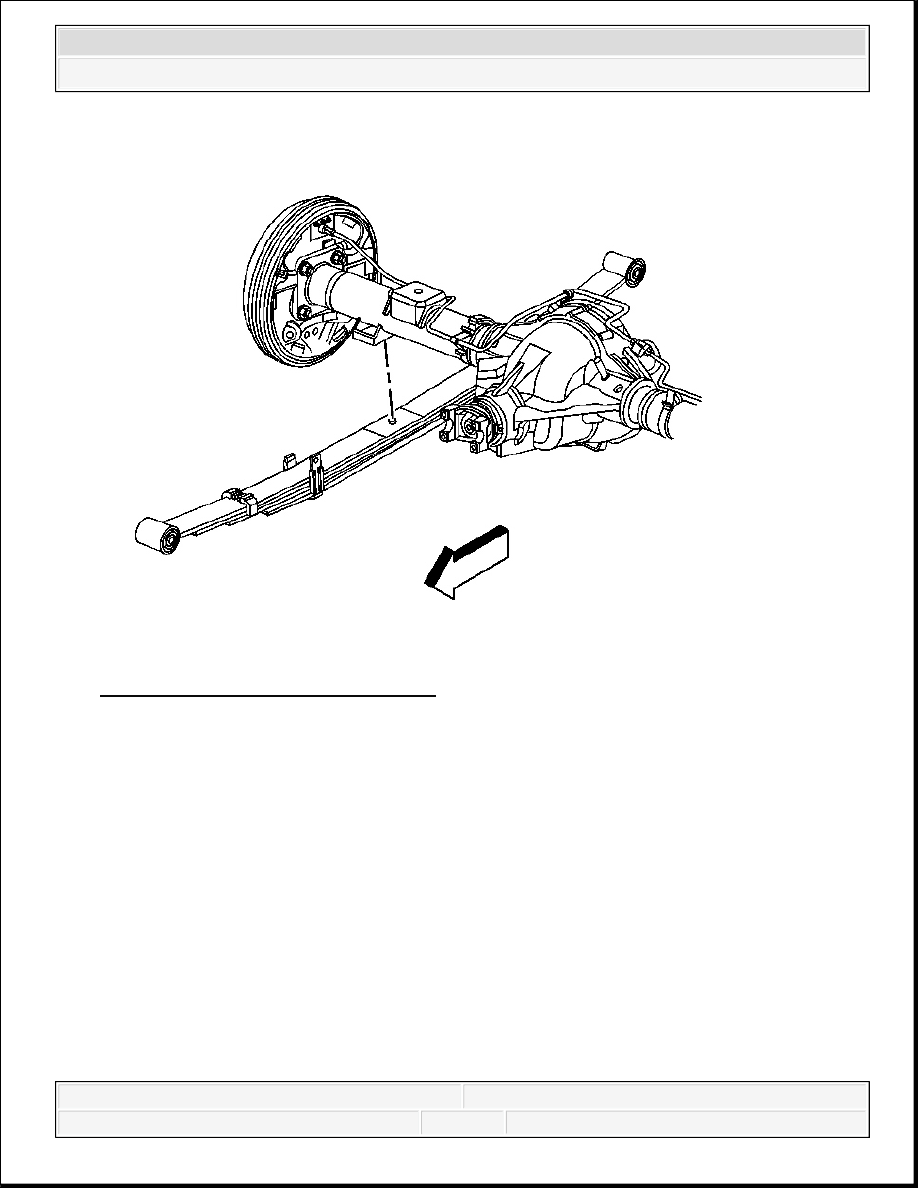

Fig. 75: View Of Rear Axle Assembly
Courtesy of GENERAL MOTORS CORP.

19. With the aid of an assistant and using a transmission jack stand, remove the rear drive axle

assembly from the vehicle.

Installation Procedure



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

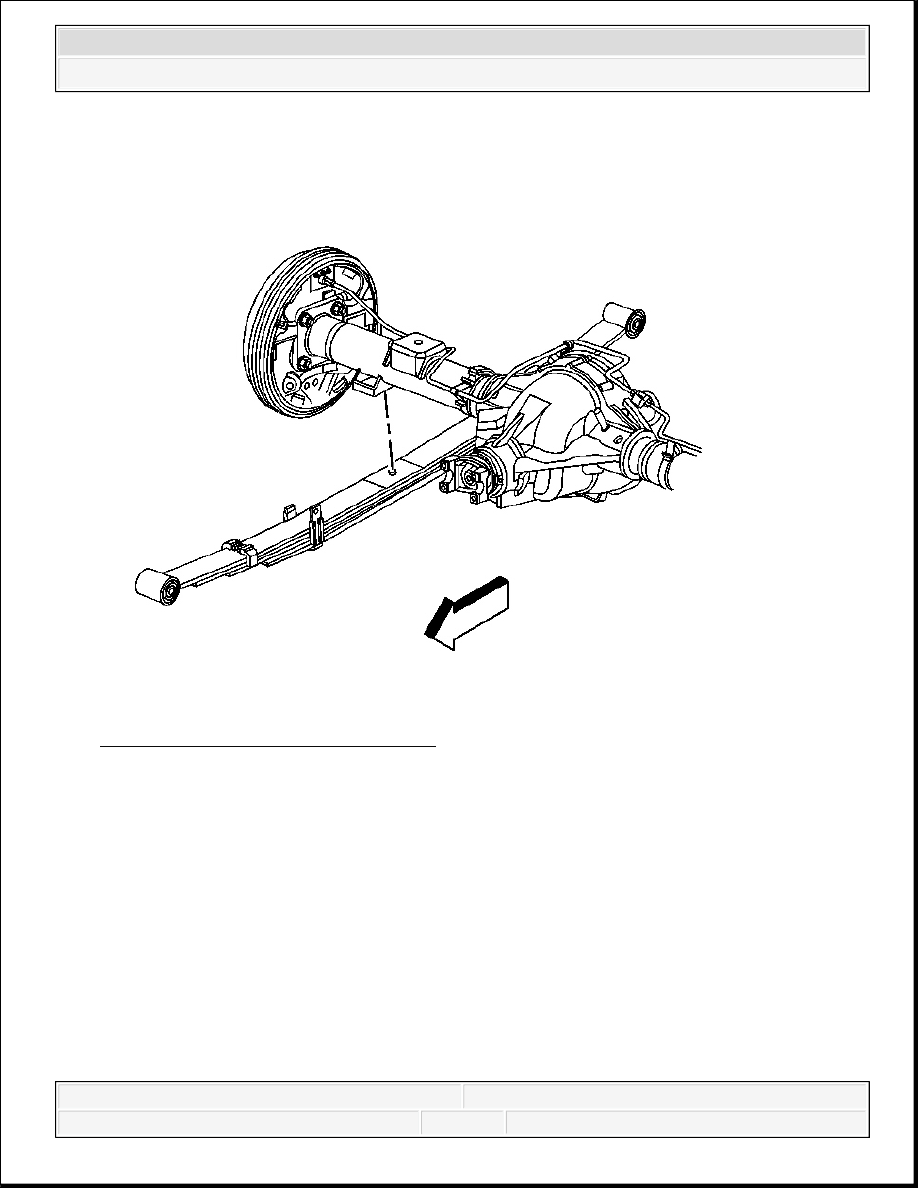

Fig. 76: View Of Rear Axle Assembly
Courtesy of GENERAL MOTORS CORP.

1. With the aid of an assistant and using a transmission jack stand, install the rear drive axle

assembly in the vehicle.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



Fig. 77: View Of Rear Leaf Spring Shackles
Courtesy of GENERAL MOTORS CORP.

2. Install the leaf spring shackles.

NOTE:

Refer to Fastener Notice .
