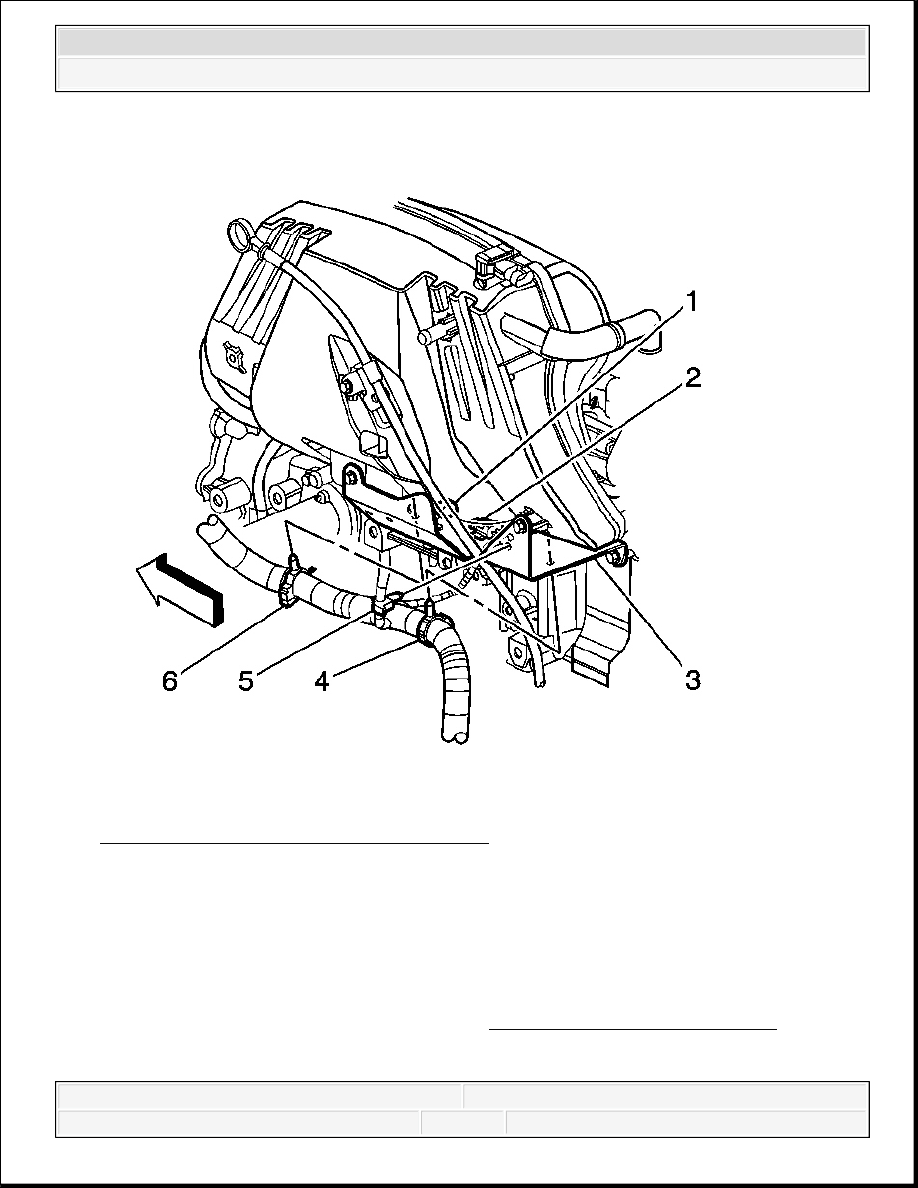

Fig. 65: View Of Wiring Harness Retainers
Courtesy of GENERAL MOTORS CORP.

8. Secure the following wiring harness retainers to the engine wiring harness bracket:

The battery cable

The engine (4, 6)

The MAP sensor (5)

9. Install the left front wheelhouse liner. Refer to Wheelhouse Panel Replacement in Body

Front End.

10. Install the left front wheel. Refer to Tire and Wheel Removal and Installation in Tires



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



and Wheels.

11. Lower the vehicle.

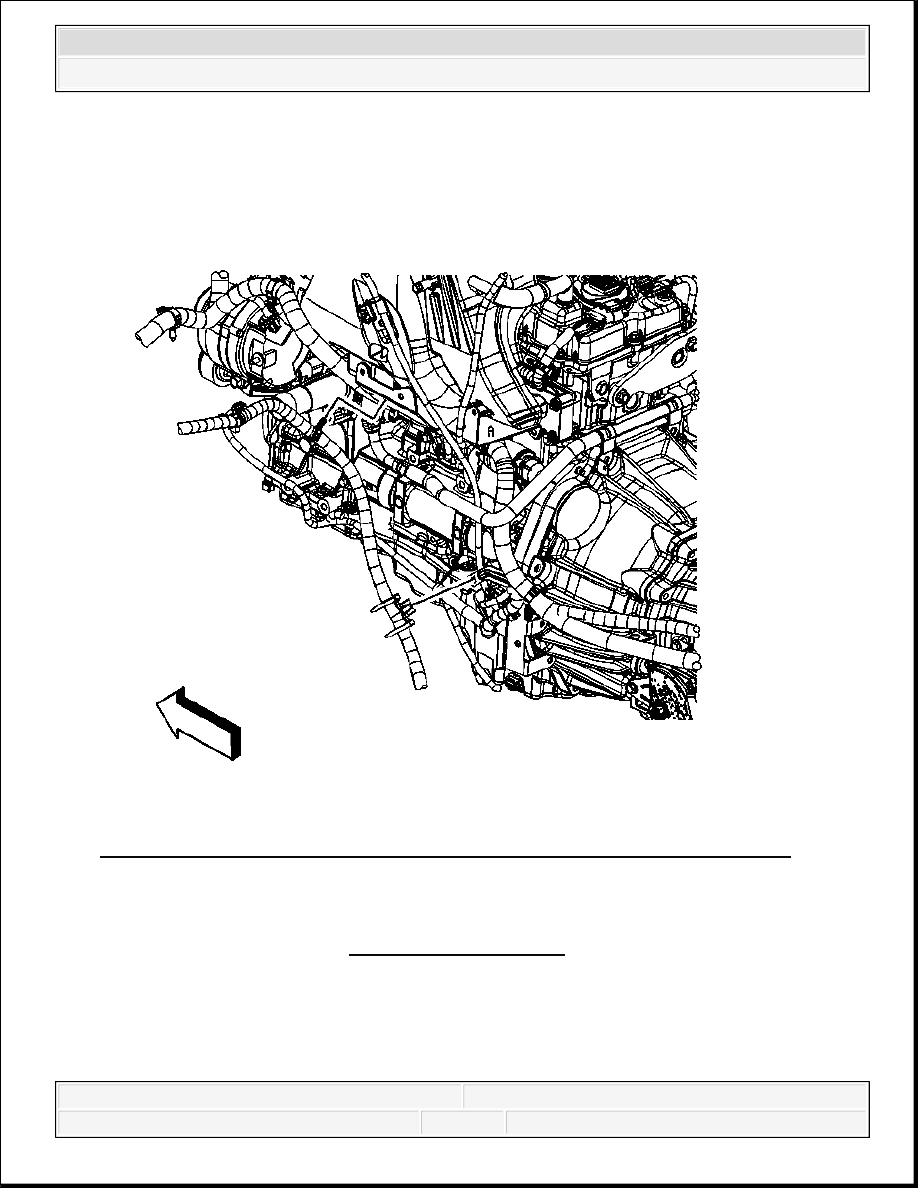

Fig. 66: Engine Wiring Harness Retainer At Engine Wiring Harness Bracket
Courtesy of GENERAL MOTORS CORP.

12. Connect the engine wiring harness retainer to the engine wiring harness bracket.

13. Install the generator. Refer to Generator Replacement in Engine Electrical.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



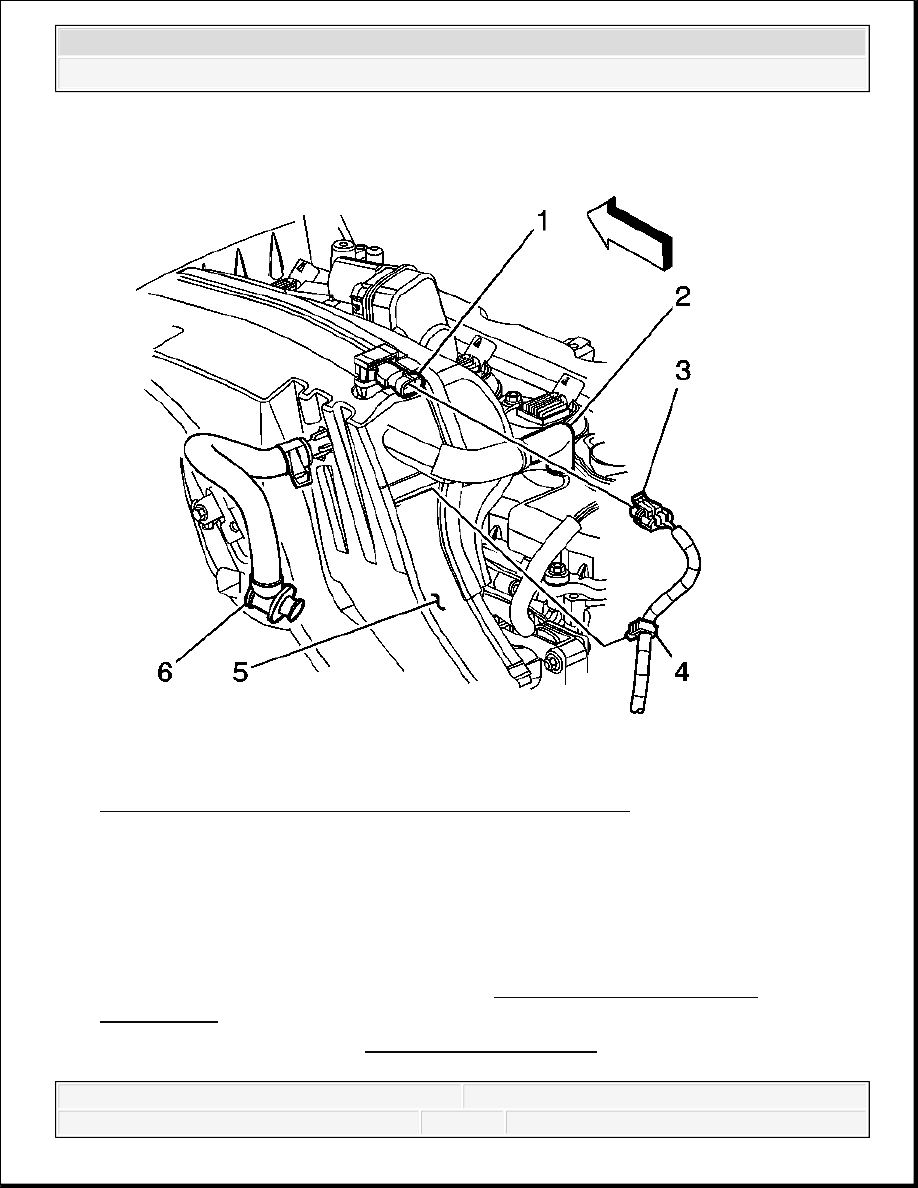

Fig. 67: Identifying Intake Manifold External Components
Courtesy of GENERAL MOTORS CORP.

14. Connect the PCV dirty air tube (2) to the camshaft cover.

15. Connect the MAP sensor wiring harness retainer (4) to the intake manifold (5).

16. Connect the MAP sensor electrical connector (3).

17. Connect the brake booster hose (6) to the brake booster.

18. Install the oil level indicator and tube. Refer to Oil Level Indicator and Tube

Replacement.

19. Install the battery box. Refer to Battery Box Replacement in Engine Electrical.

20. Install the throttle body. Refer to Throttle Body Assembly Replacement in Engine



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Controls - 3.5L (L52).

CAMSHAFT COVER REPLACEMENT

Removal Procedure

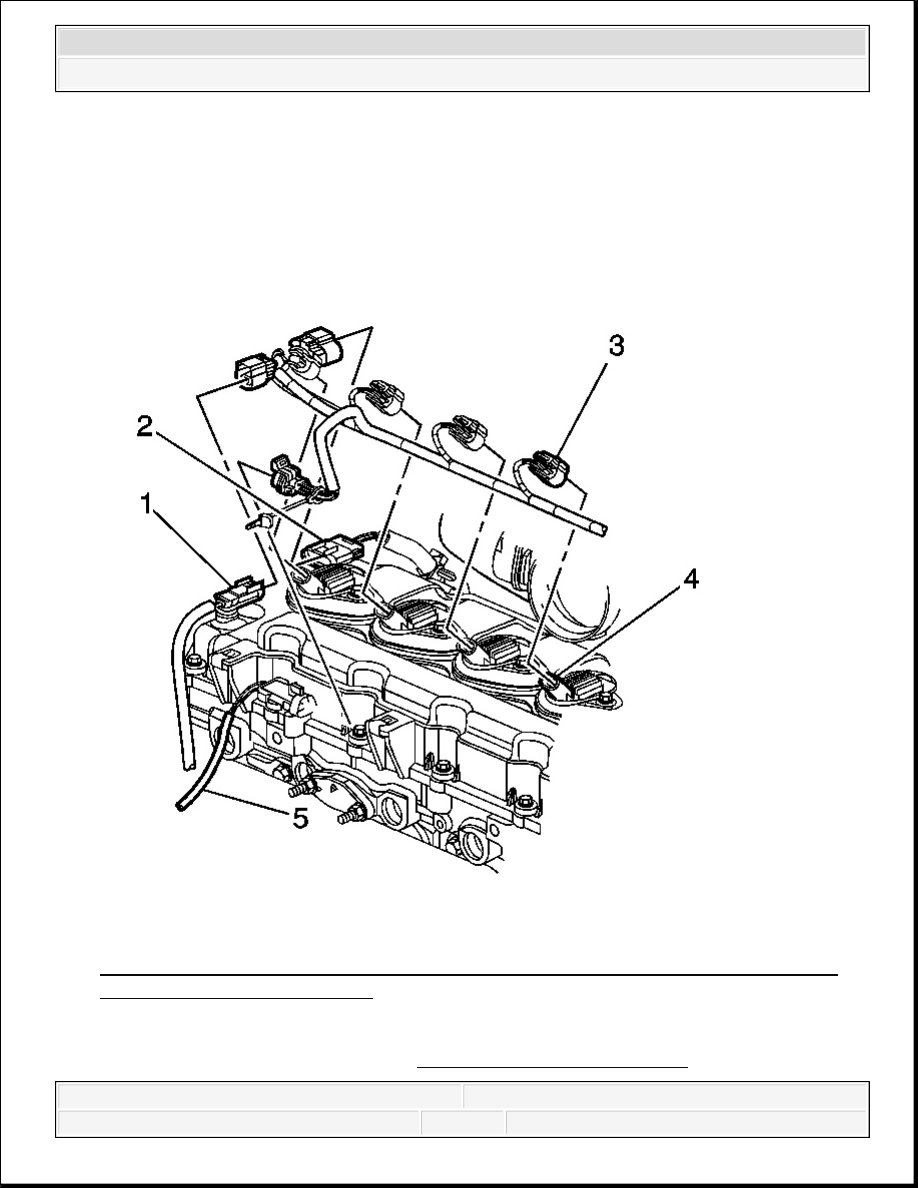

Fig. 68: View Of ECT Sensor, Fuel Injector, Ignition Coil & HO2S Engine Wiring
Harness Electrical Connectors
Courtesy of GENERAL MOTORS CORP.

1. Remove the intake manifold. Refer to Intake Manifold Replacement.
