7. Perform the leakage test on the remaining cylinders and record the values.

OIL CONSUMPTION DIAGNOSIS

Oil Consumption Diagnosis

Checks

Causes

Excessive oil consumption (not due to leaks) is the use of 0.95 L (1.0 qts) or more of engine
oil within 2,414 kilometers (1,500 miles).
Preliminary

The causes of excessive oil consumption may include the
following conditions:

External oil leaks

Refer to Oil Leak Diagnosis.

Incorrect oil level or improper reading of the oil level
indicator

With the vehicle on a level surface, run the engine for a
few minutes, allow adequate drain down time (2-3
minutes) and check for the correct engine oil level.

Improper oil viscosity

Refer to the vehicle owners manual and use the
recommended SAE grade and viscosity for the prevailing
temperatures.

Continuous high speed driving and/or severe usage

Crankcase ventilation system restrictions or
malfunctioning components

Worn valve guides and/or valve stems

Worn or improperly installed valve stem oil seals

Piston rings broken, worn, not seated properly

Allow adequate time for the rings to seat.

Replace worn piston rings as necessary.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



OIL PRESSURE DIAGNOSIS AND TESTING

Tools Required

J 21867 Pressure Gage and Hose Assembly. See Special Tools.

J 42907 Oil Pressure Tester. See Special Tools.

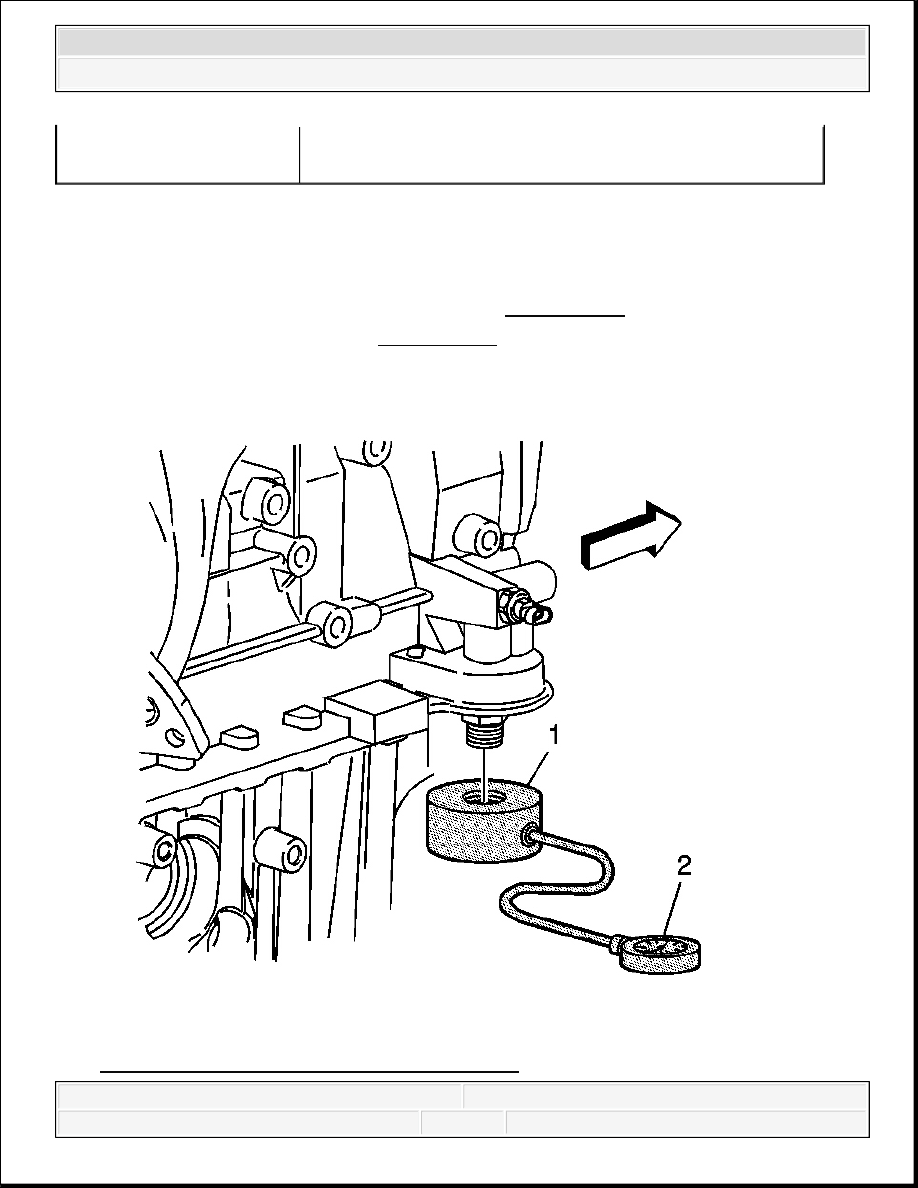

Fig. 26: Measuring Oil Pressure Using J 42907

Piston and rings improperly installed or miss-fitted to the
cylinder bore



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Courtesy of GENERAL MOTORS CORP.

1. With the vehicle on a level surface, run the vehicle for a few minutes, allow adequate drain

down time (2-3 minutes) and measure for a low oil level.

2. If required, add the recommended grade engine oil and fill the crankcase until the oil level

measures full on the oil level indicator.

3. Run the engine briefly (10-15 seconds) and verify low or no oil pressure on the vehicle gage

or light.

4. Listen for a noisy valve train or a knocking noise.

5. Inspect for the following:

Oil diluted by water or glycol (anti freeze)

Foamy oil

6. Remove the oil filter and install the J 42907 . See Special Tools.

7. Install J 21867 or equivalent to the J 42907 . See Special Tools.

8. Run the engine and measure the engine oil pressure.

9. Compare the readings to Engine Mechanical Specifications.

10. If the engine oil pressure is below specifications, inspect the engine for one or more of the

following:

Oil pump worn or dirty

Refer to Oil Pump Cleaning and Inspection .

Oil pump screen loose, plugged, or damaged

Oil pump screen O-ring seal missing or damaged

Malfunctioning oil pump pressure regulator valve

Excessive bearing clearance

Cracked, porous, or restricted oil galleries

Oil gallery plugs missing or incorrectly installed

Refer to Engine Block Plug Installation .

Broken valve lash adjusters

Repair as necessary

11. If the reading on J 21867 or equivalent is within specifications, inspect for the following:.

See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Plugged or incorrect oil filter and/or malfunctioning oil bypass valve

Malfunctioning vehicle oil pressure gage or sensor

Repair as necessary

OIL LEAK DIAGNOSIS

Oil Leak Diagnosis

Step

Action

Yes

No

IMPORTANT:

You can repair most fluid leaks by first visually locating the leak, repairing or replacing the
component, or by resealing the gasket surface. Once the leak is identified, determine the cause of
the leak. Repair the cause of the leak as well as the leak itself.

1

1. Operate the vehicle until it reaches normal

operating temperature.

2. Park the vehicle on a level surface, over a

large sheet of paper or other clean surface.

3. Wait 15 minutes.

4. Check for drippings.

Are drippings present?

Go to Step 2

System OK

2

Can you identify the type of fluid and the
approximate location of the leak?

Go to Step 10

Go to Step 3

3

1. Visually inspect the suspected area. Use a

small mirror to assist in looking at hard to
see areas.

2. Check for leaks at the following locations:

Sealing surfaces

Fittings

Cracked or damaged components

Can you identify the type of fluid and the
approximate location of the leak?

Go to Step 10

Go to Step 4

1. Completely clean the entire engine and

surrounding components.

2. Operate the vehicle for several kilometers

(miles) at normal operating temperature
