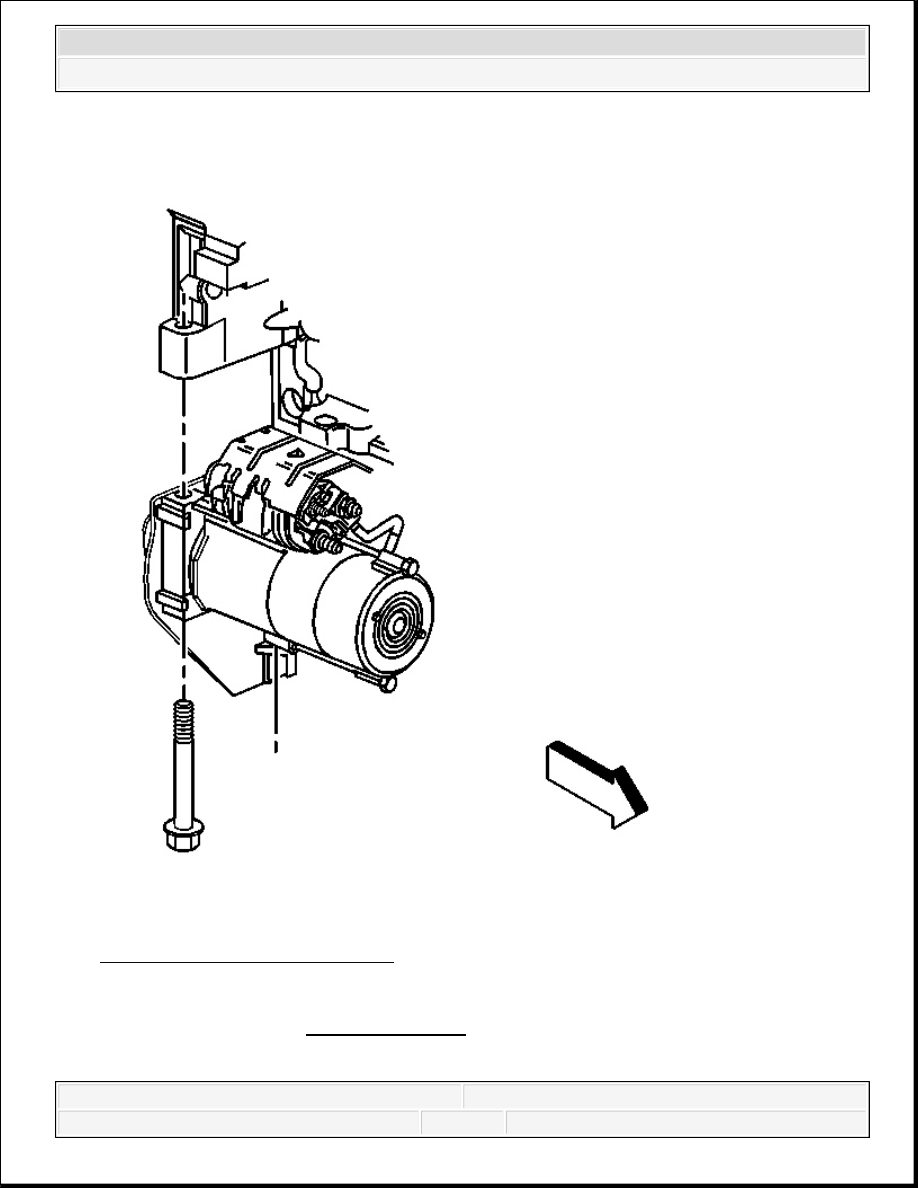

Fig. 74: View Of Starter & Bolts
Courtesy of GENERAL MOTORS CORP.

3. Position the starter and install the starter motor bolts.

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



Tighten: Tighten the bolts to 50 N.m (37 lb ft).

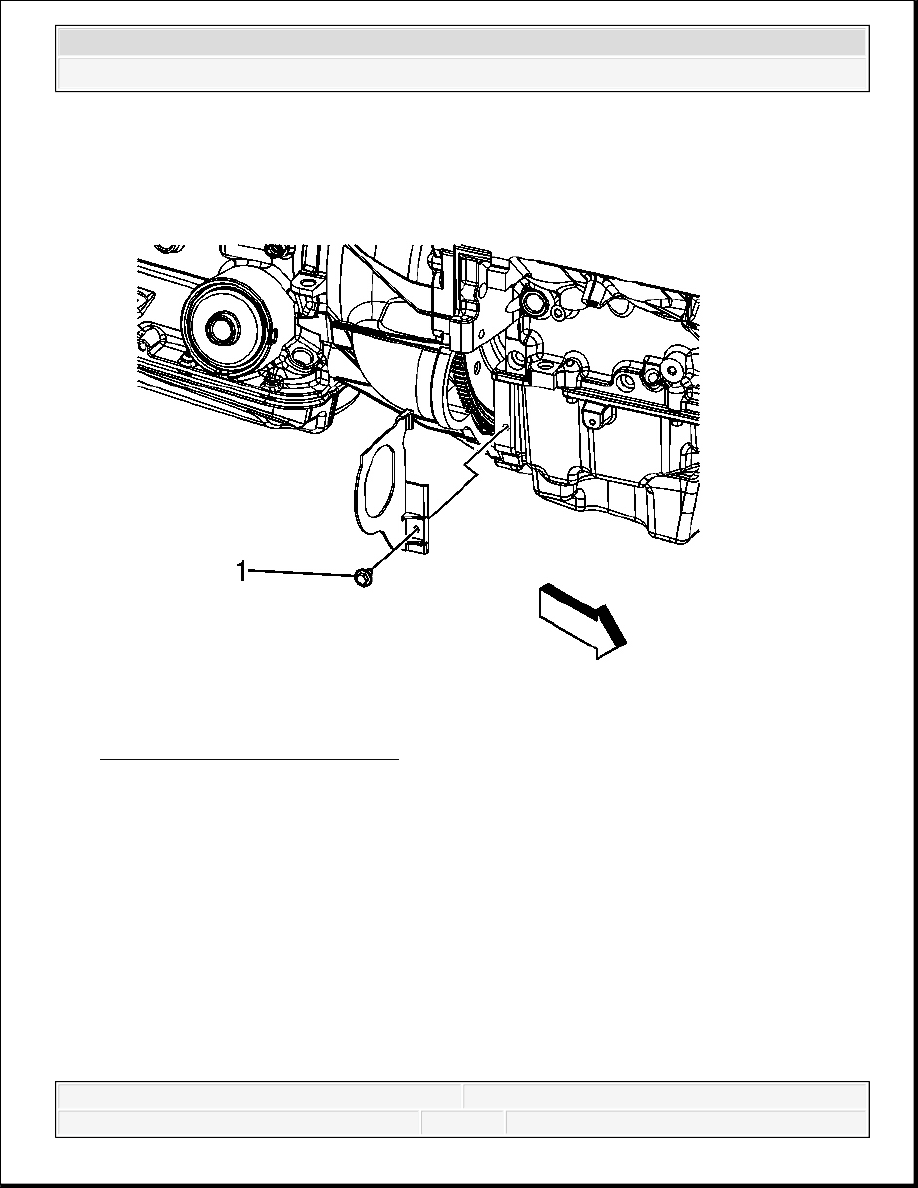

Fig. 75: Transmission Cover Bolt
Courtesy of GENERAL MOTORS CORP.

4. Install the transmission cover bolt (1).

Tighten: Tighten the bolt to 12 N.m (106 lb in).



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



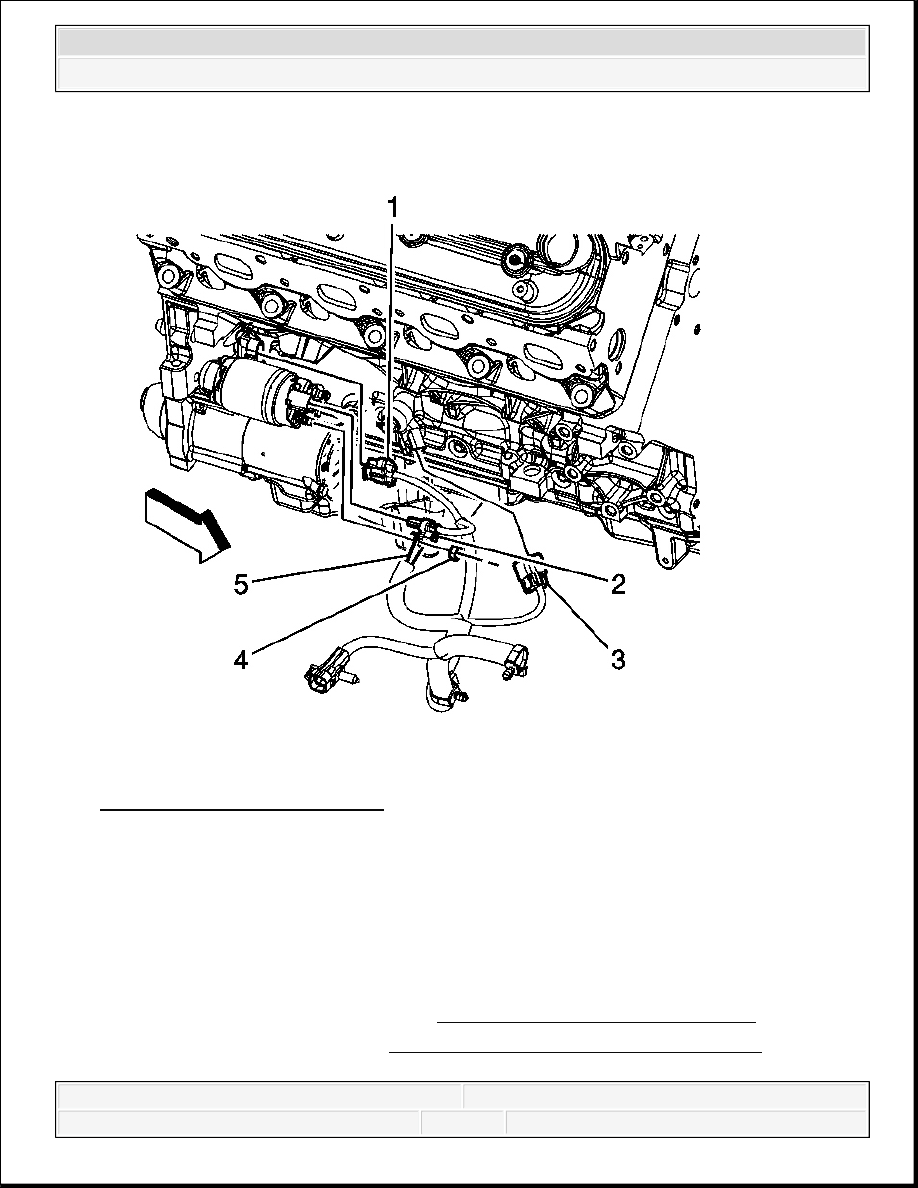

Fig. 76: Negative Battery Cable
Courtesy of GENERAL MOTORS CORP.

5. Connect the engine wiring harness electrical connector (2) to the starter motor.

6. Install the engine wiring harness/positive battery cable terminal (5) to the starter and install

the nut (4).

Tighten: Tighten the nut to 9 N.m (80 lb in).

7. Install the front propeller shaft. Refer to Front Propeller Shaft Replacement .

8. Install the right front tire. Refer to Tire and Wheel Removal and Installation .

9. Lower the vehicle.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



10. Connect the negative battery cable. Refer to Battery Negative Cable Disconnection and

Connection.

STARTER MOTOR REPLACEMENT (LLR)

Removal Procedure

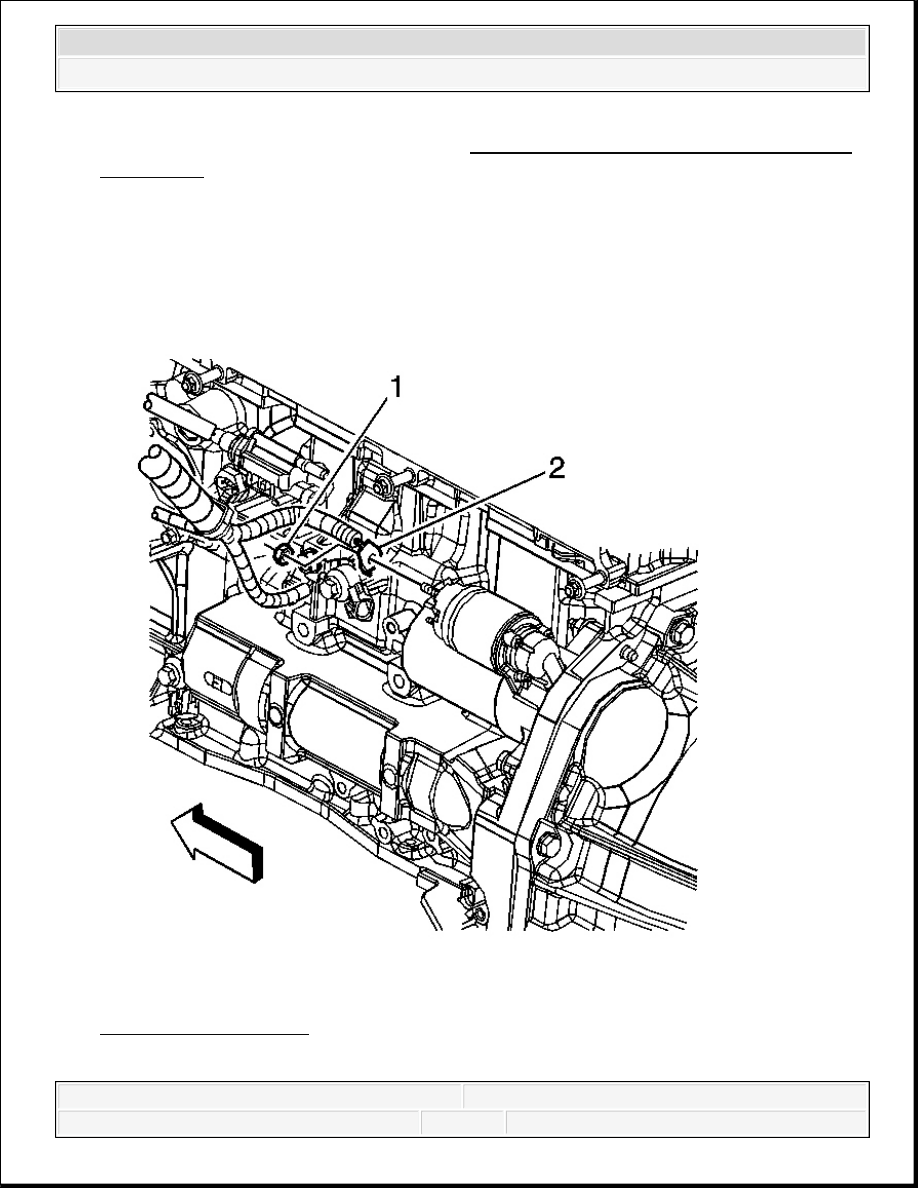

Fig. 77: Starter Wiring
Courtesy of GENERAL MOTORS CORP.
