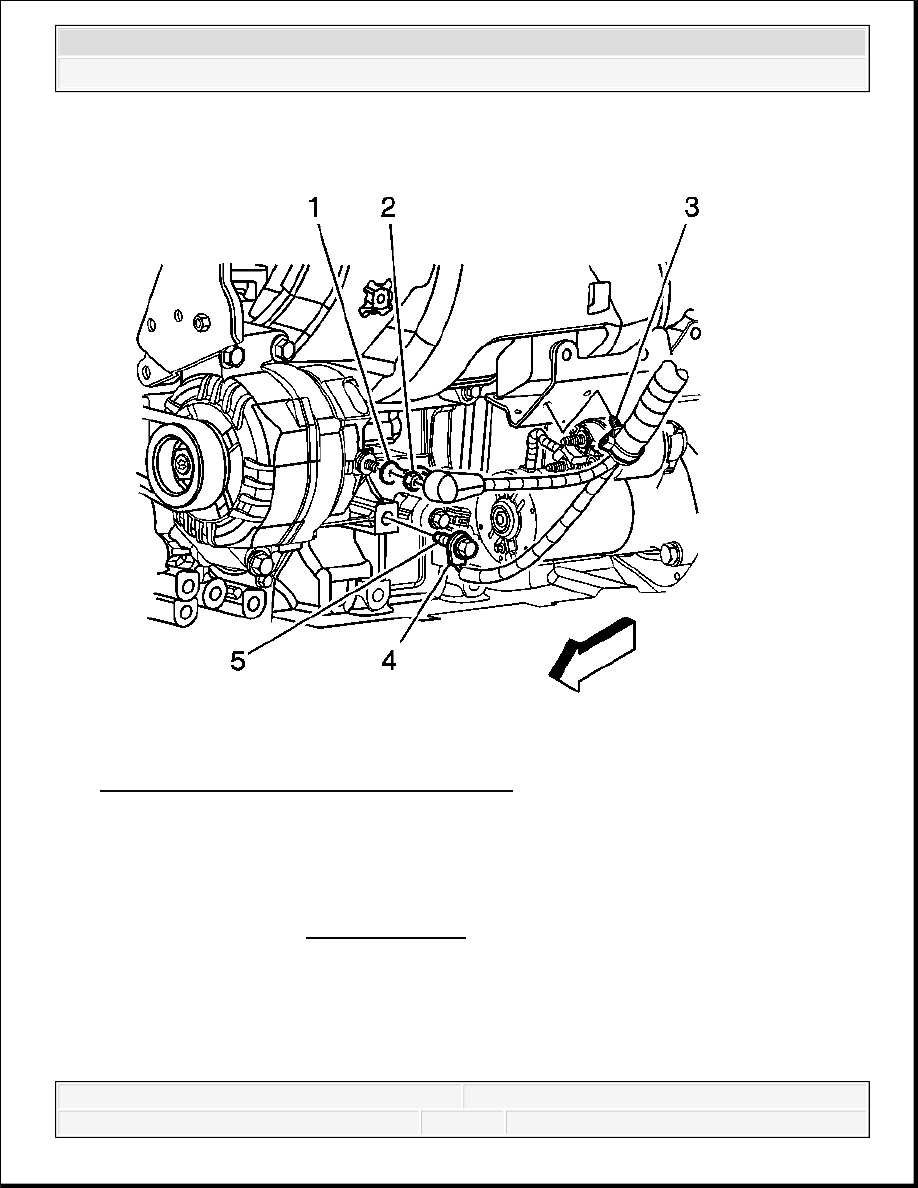

Fig. 15: Identifying Generator/Starter Wiring
Courtesy of GENERAL MOTORS CORP.

1. Insert the battery cables to the vehicle.

2. Install the battery cable clip (3) to the engine wiring harness bracket.

3. Install the bolt (5) securing the negative battery cable ground terminal (4) to the engine

block.

Tighten: Tighten the bolt to 35 N.m (26 lb ft).

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



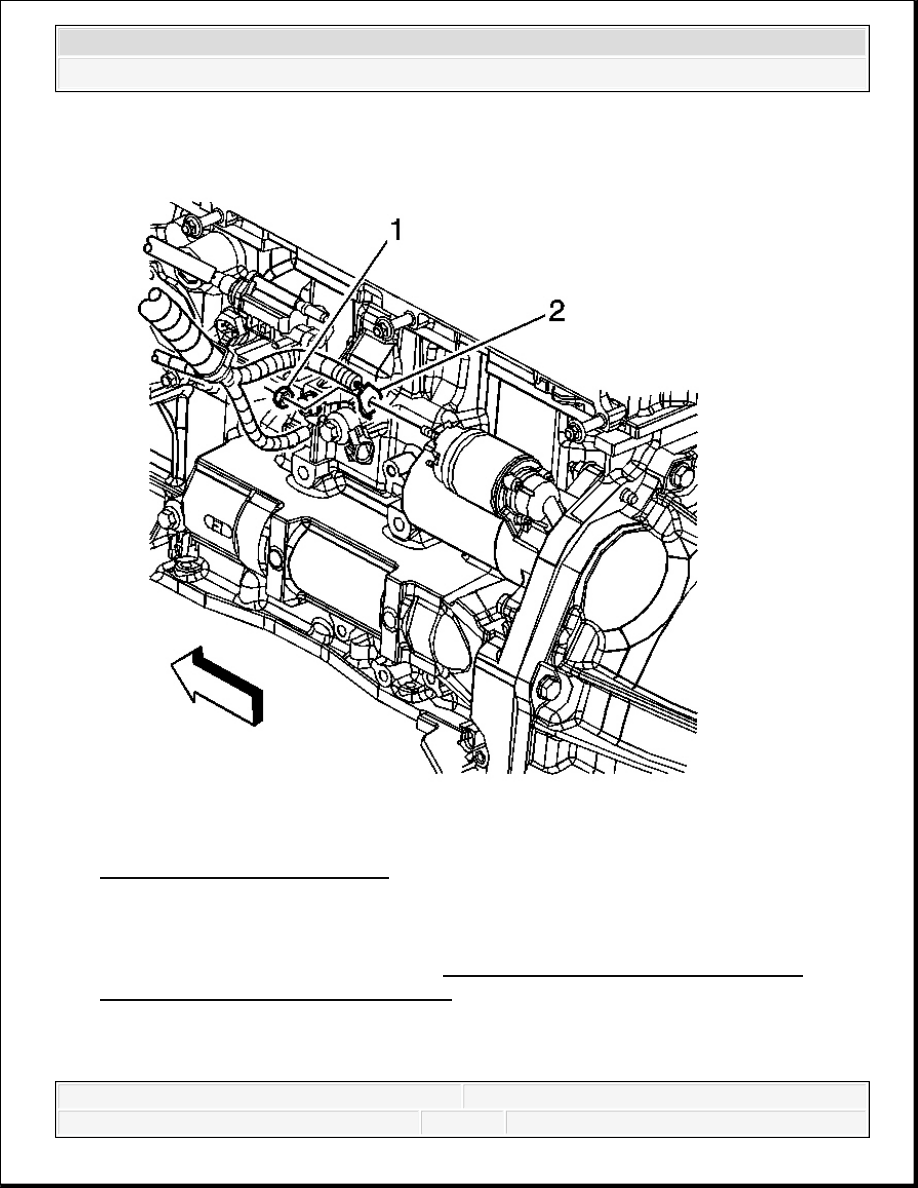

Fig. 16: View Of Starter Wiring
Courtesy of GENERAL MOTORS CORP.

4. Install the positive battery cable terminal (2) to the starter and the starter terminal nut (1).

5. Install the left wheelhouse liner. Refer to Wheelhouse Panel Replacement (Front) or

Wheelhouse Panel Replacement (Rear) .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3

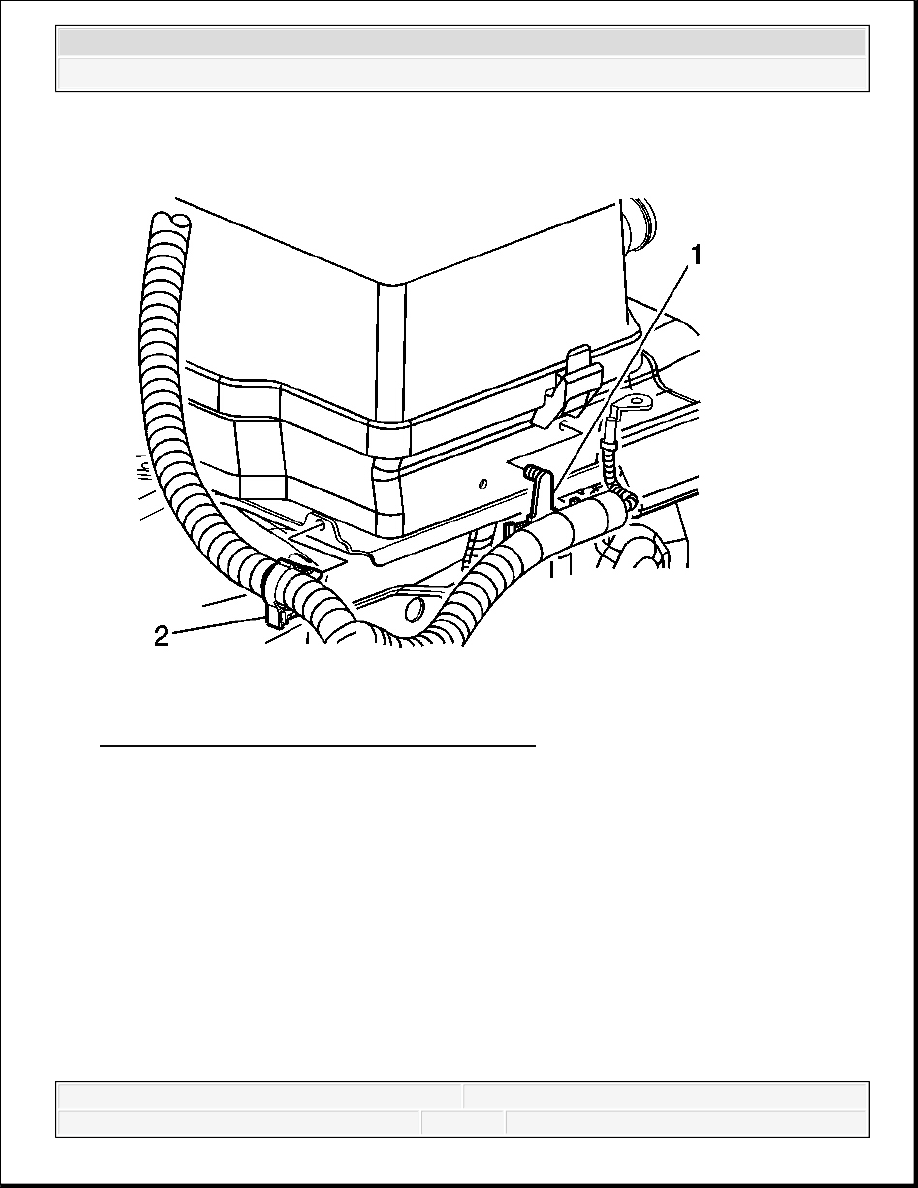

Fig. 17: Identifying Battery Cable Harness Clips
Courtesy of GENERAL MOTORS CORP.

6. Install the battery cable harness clips (1, 2) to the battery tray.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3

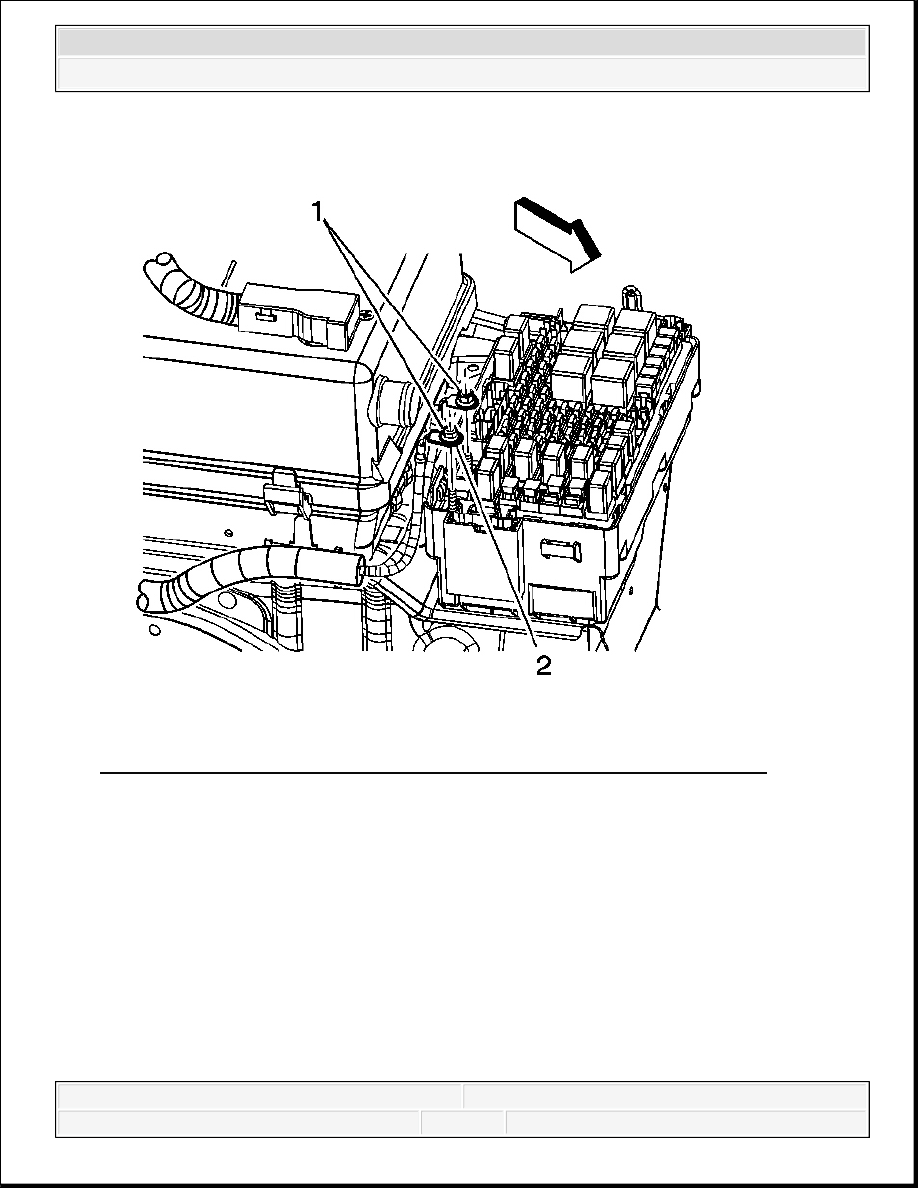

Fig. 18: Locating Nuts Securing Battery Cables To Underhood Fuse Block
Courtesy of GENERAL MOTORS CORP.

7. Tighten the nuts (1) securing the battery cables to the underhood fuse block.

Tighten: Tighten the nuts to 10 N.m (89 lb in).

8. Install the underhood fuse block cover to the underhood fuse block, engaging the locking

tabs.
