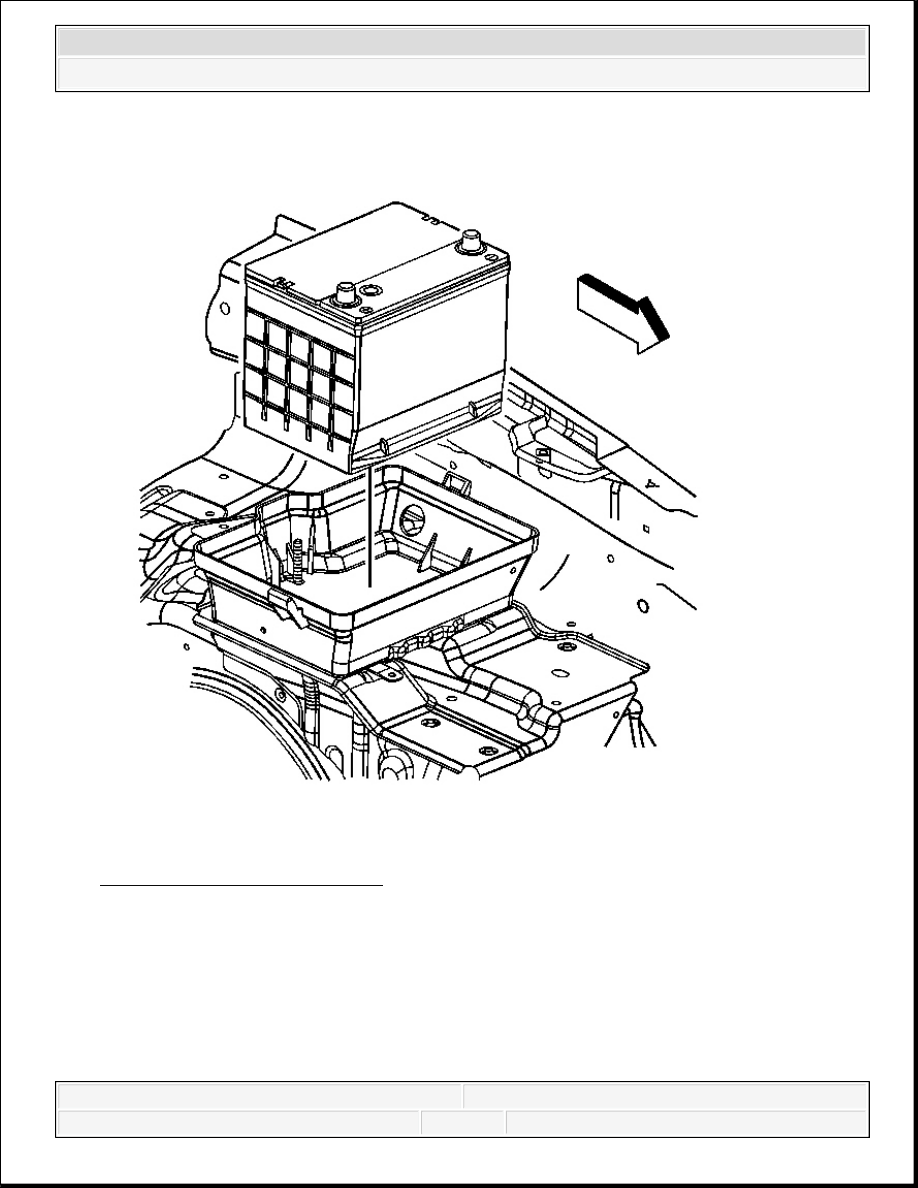

Fig. 35: Remove/Install Battery
Courtesy of GENERAL MOTORS CORP.

1. Install the battery to the lower battery box.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3

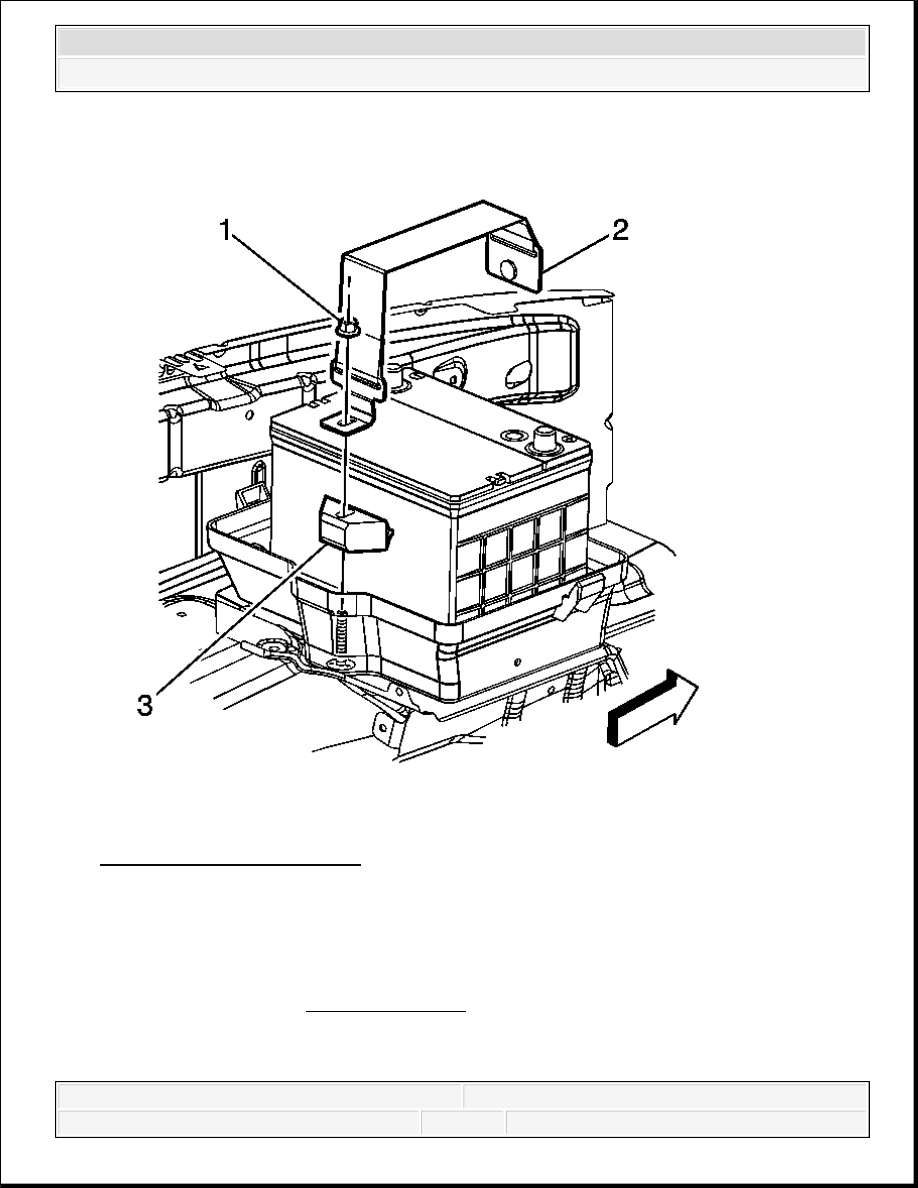

Fig. 36: Battery Strap & Nut
Courtesy of GENERAL MOTORS CORP.

2. Install the battery retainer (3).

3. Install the battery tray strap (2).

4. Install the battery retainer nut (1).

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



Tighten: Tighten the nut to 15 N.m (11 lb ft).

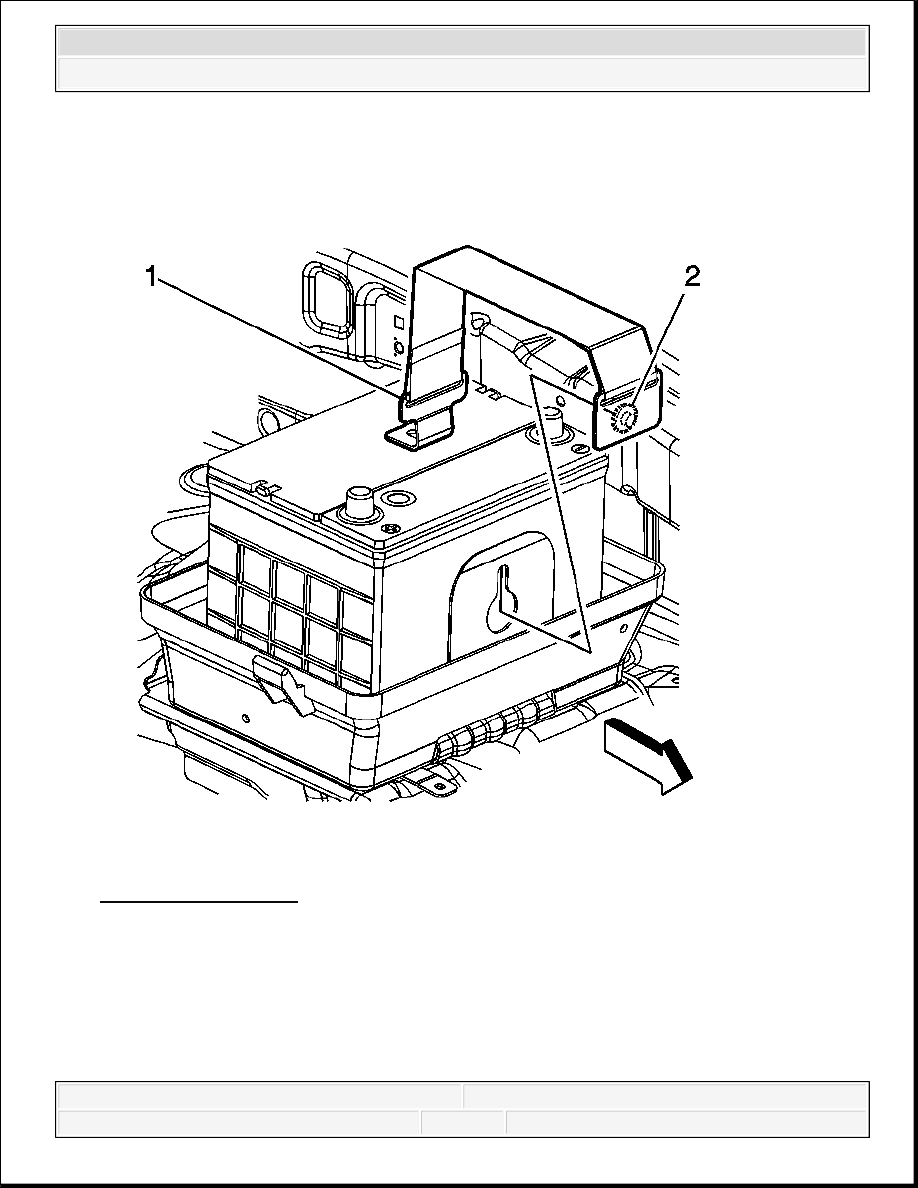

Fig. 37: Battery Strap
Courtesy of GENERAL MOTORS CORP.

5. Engage the battery strap pin (2) to the battery tray bracket stopper.

6. Install the upper battery box (2) over the battery, engage the locking tabs (1) into the lower

battery box.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3

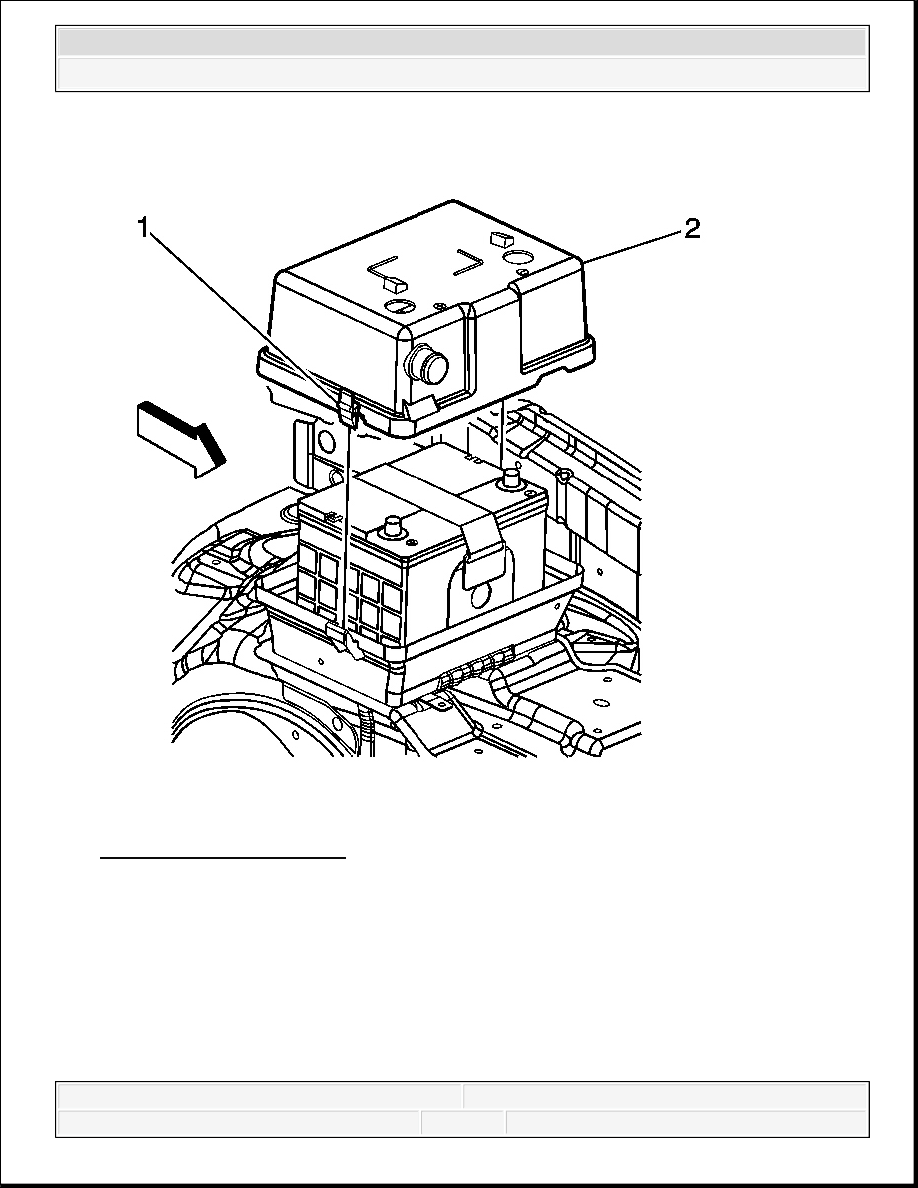

Fig. 38: Upper Battery Box
Courtesy of GENERAL MOTORS CORP.

7. Connect the battery vent duct to the upper battery box (2).

8. Connect the battery vent duct to the upper battery box (1).
