Hummer H3. Manual - part 2

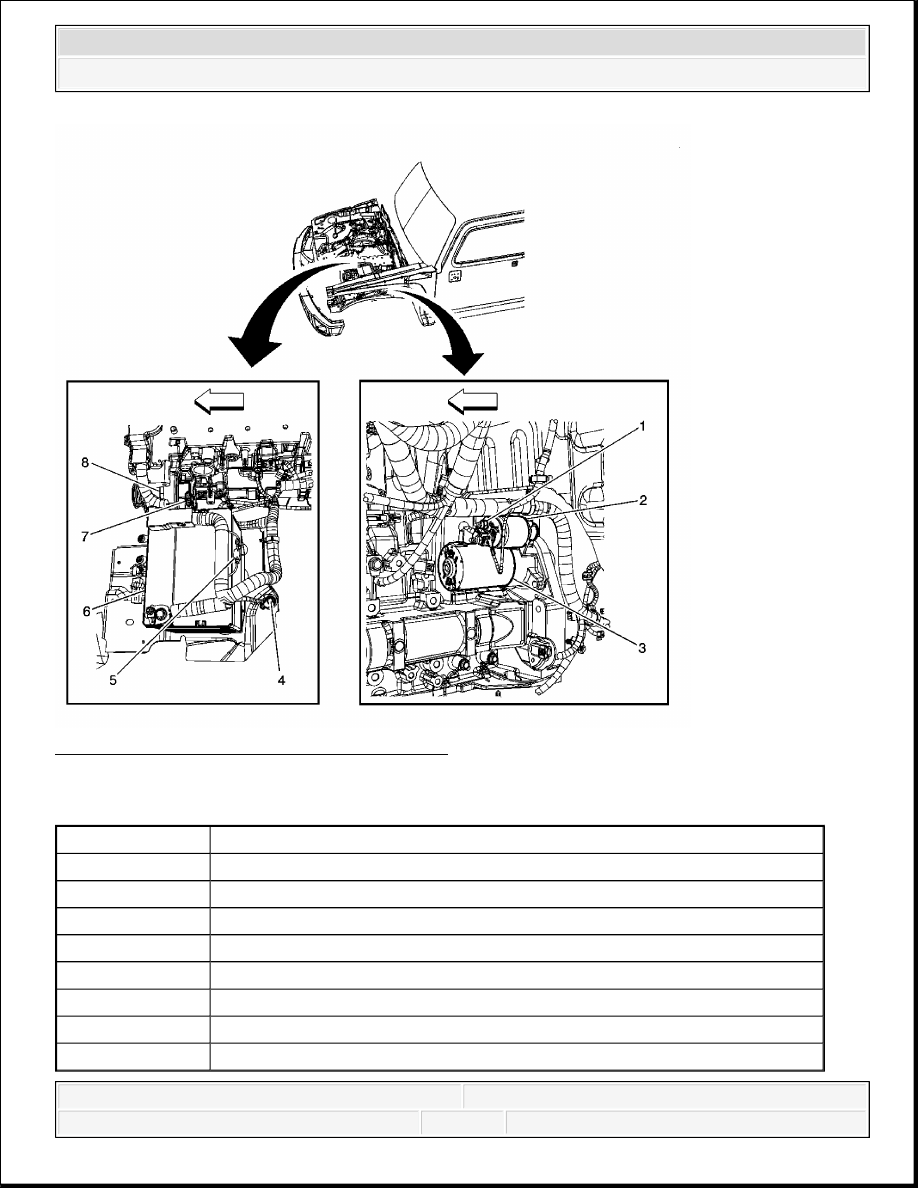

Fig. 4: Engine Electrical Components 1 of 2
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

Callout

Component Name

1

Battery Positive Voltage

2

Starter Solenoid

3

Starter Crank Voltage

4

Starter Motor

5

G100

6

Battery

7

Generator Connector

8

Generator



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



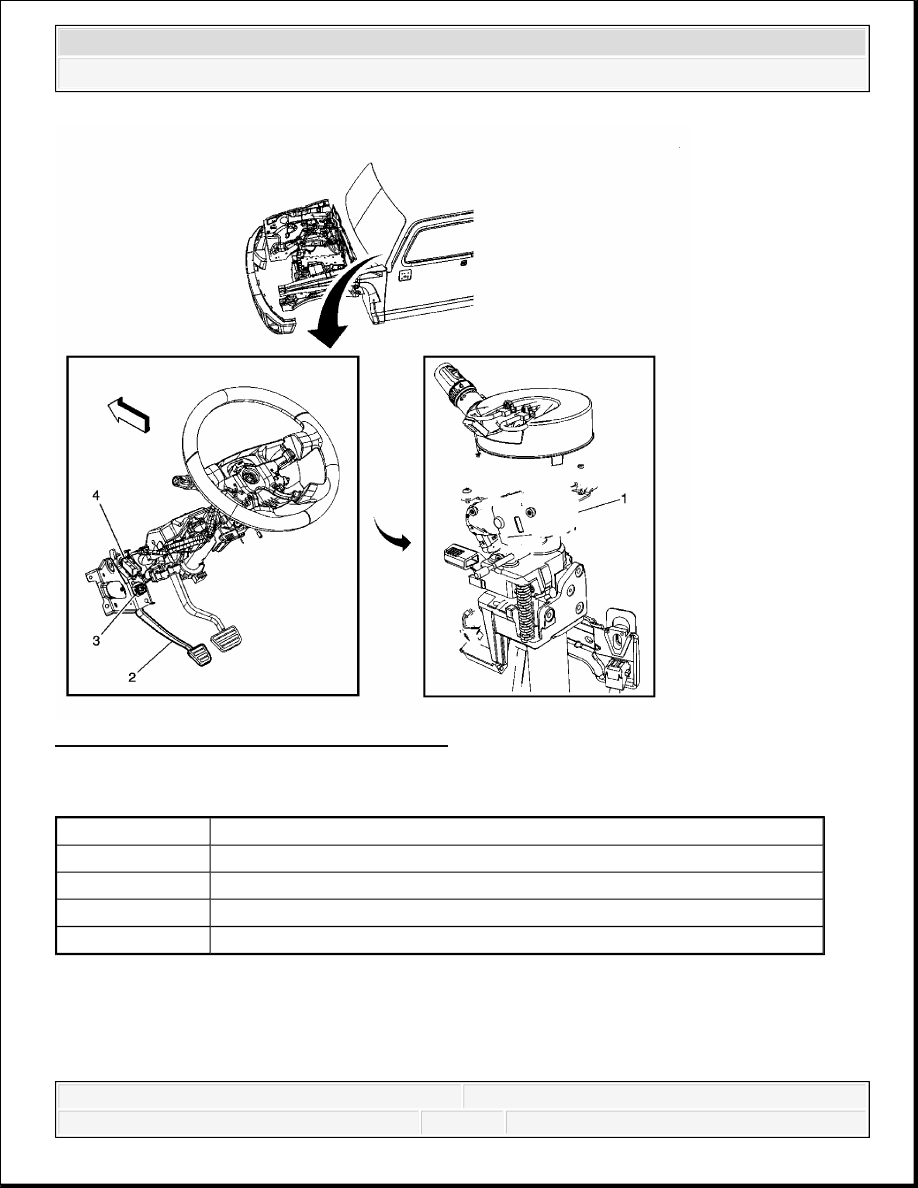

Fig. 5: Engine Electrical Components 2 of 2
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

ENGINE ELECTRICAL CONNECTOR END VIEWS

Clutch Start Switch

Callout

Component Name

1

Ignition Switch

2

Clutch Pedal (MA5)

3

Clutch Release Switch (MA5)

4

Clutch Start Switch (MA5)



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



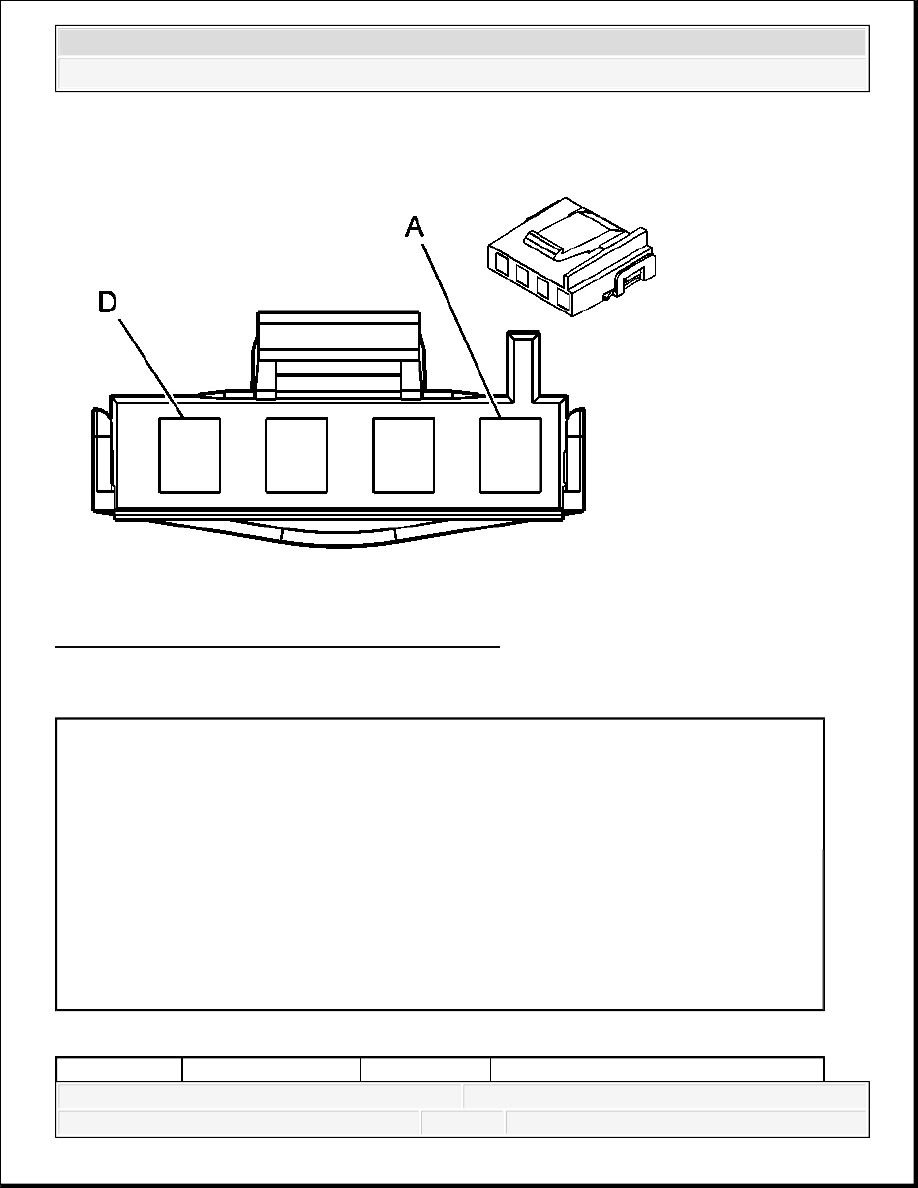

Fig. 6: Clutch Start Switch Connector End Views
Courtesy of GENERAL MOTORS CORP.

Clutch Start Switch Connector Parts Information

Clutch Start Switch Connector Terminal Identification

Connector Part Information

OEM: 12033706

Service: 15306359

Description: 4-Way F Metri-Pack 280 (BU)

Terminal Part Information

Pins:

Terminal: 12034046/2

Core/Insulation Crimp:

Release Tool/Test Probe: 12094430/J-35616-4A (PU)



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



Generator

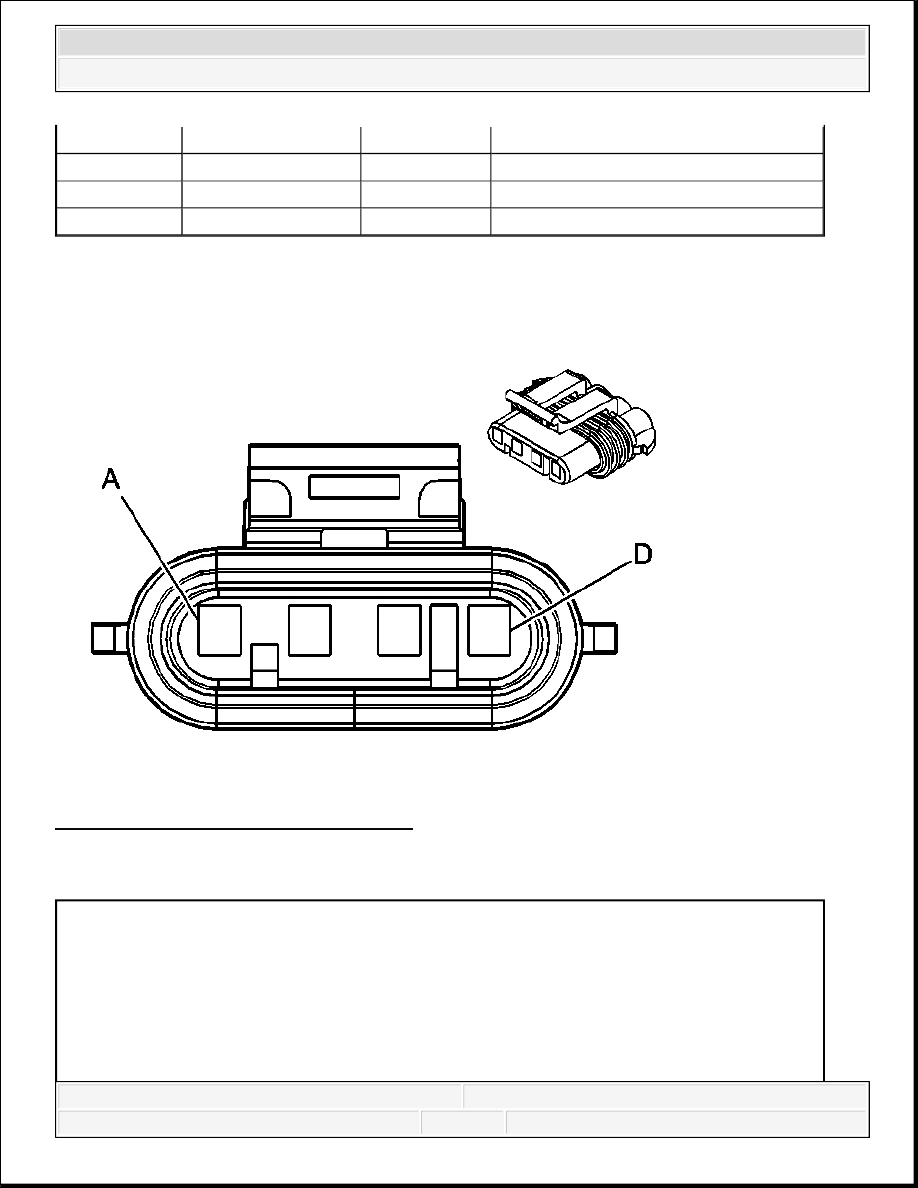

Fig. 7: Generator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Generator Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

PK

239

Run/Crank Ignition 1 Voltage

B

D-GN

1433

Clutch Start Switch Signal

C-D

-

-

Not Used

Connector Part Information

OEM: 12186568

Service: See Catalog

Description: 4-Way F Metri-Pack 150 Sealed (BK)

Terminal Part Information



2006 Hummer H3

2006 ENGINE Engine Electrical - H3
