HOWO Sinotruk - Инструкция по эксплуатации - часть 7







Глава IV. Интеллектуальная система управления и основа электрического механизма.

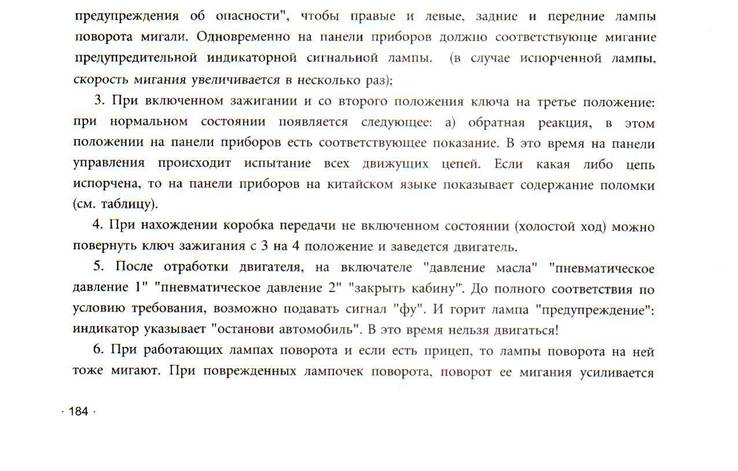

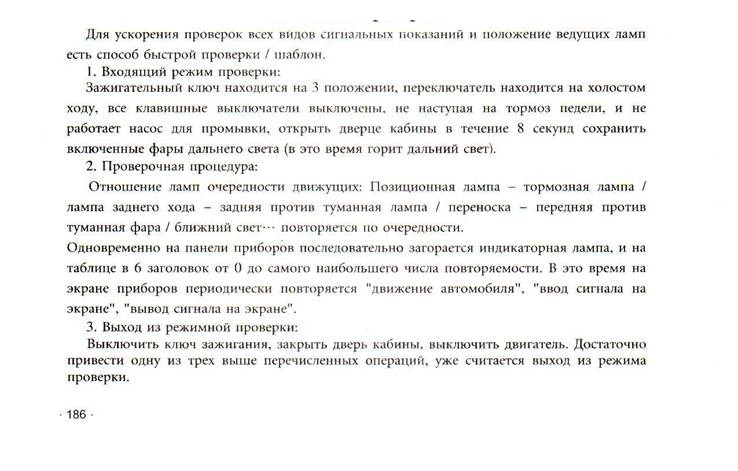

3. Режим проверки.

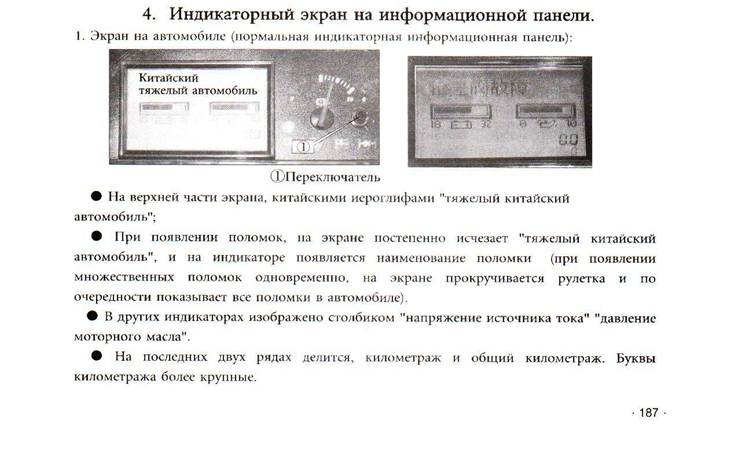

4. Индикаторный экран на информационной панели.





На экране индикатора автомобиля, нужно в течение двух секунд при помощи ручки скрутить километраж.

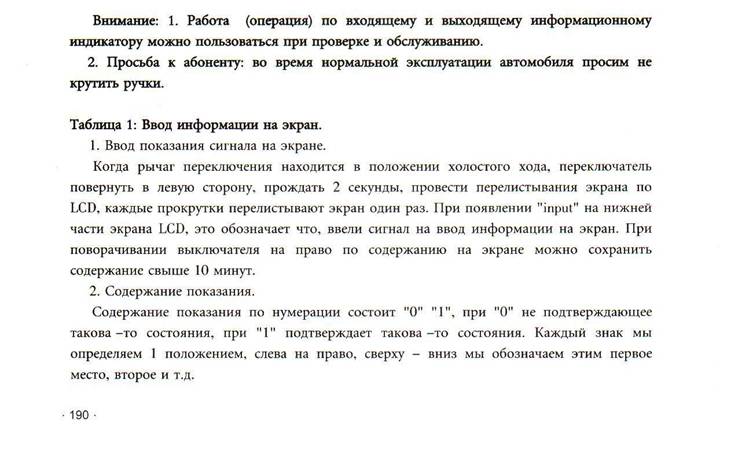

2. Выключатель ввода информационного экрана (см. таб. I).

При не работающем двигателе и рычаг переключения находится на нейтральном положении, можно в обратную сторону на панели ручкой скрутить 2 секунды или заменить изображение на экране. А также после замены изображения за 3 секунды повернуть кнопку можно сохранить на экране в течение 10 минут (крутящая кнопка имеет звуковой аппарат с короткими сигналами). Если нет других действий через несколько секунд можно произвести изображение первоначальное информационное сообщение на экране.

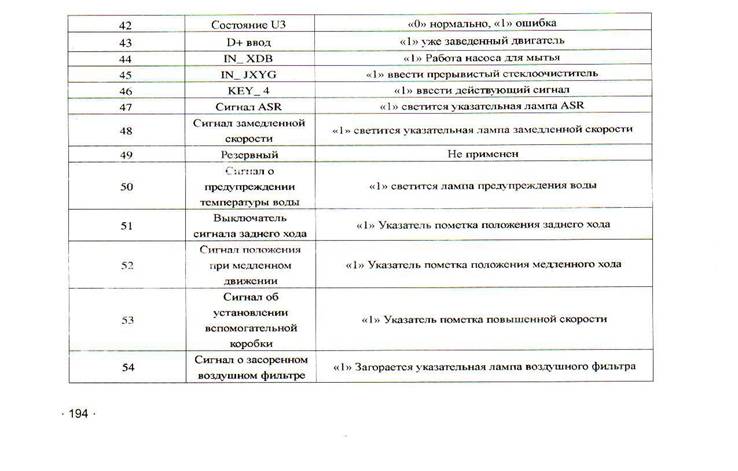

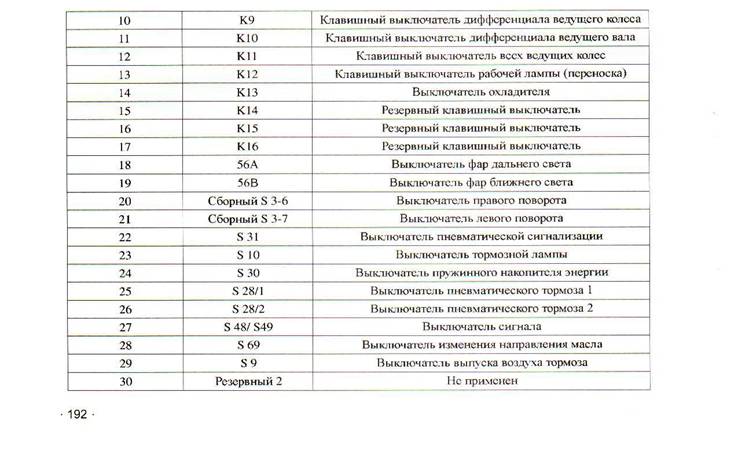

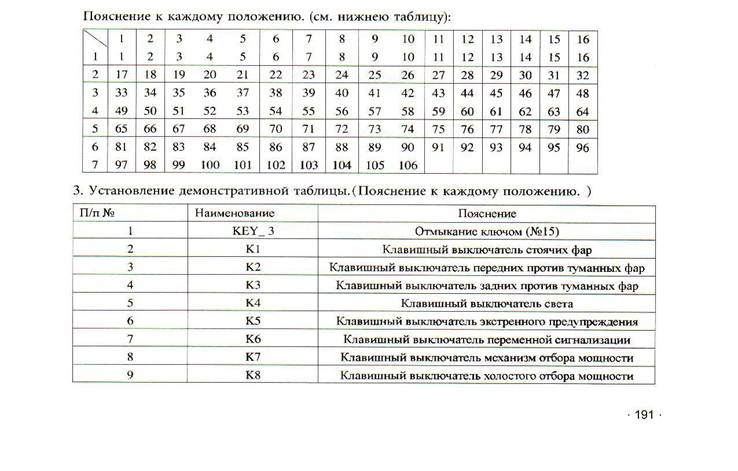

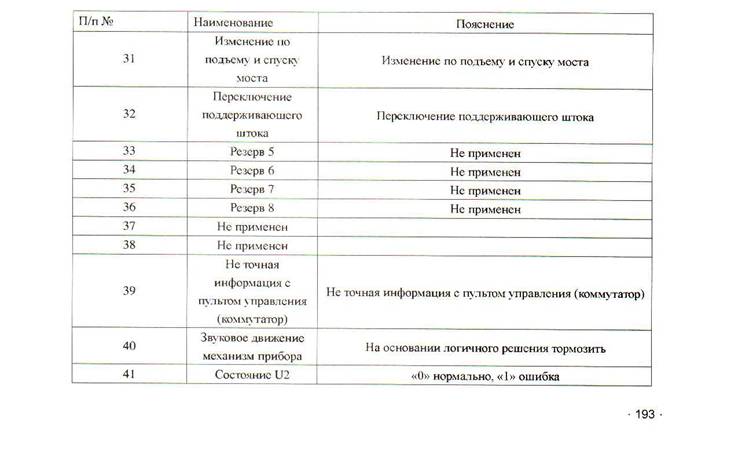

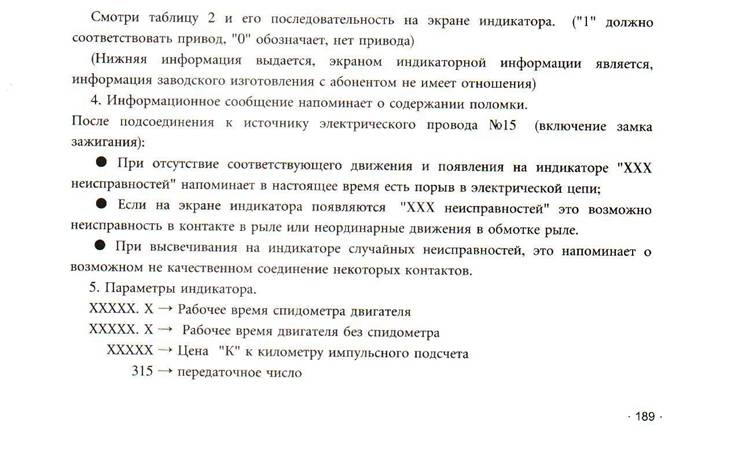

Смотри на таблицу I. Последовательное содержание на индикаторном экране или информационное сообщение ("1" утверждает и имеет силу информации. "0" обозначает не эффективность функции выключателя).

3. Экран индикатора но выдачи информации (таблица 2).

При вводе индикаторную информацию "индикатор ввода информации" необходимо но часовой крутить рукояткой, и выдержать 2 секунды, после чего можно произвести замену и ввести на экран индикатора информацию, после замены в течение 3 секунд нажать на кнопку и выдержать индикатор 10 секунд. (После нажатия на кнопку выдает звуковой сигнал).

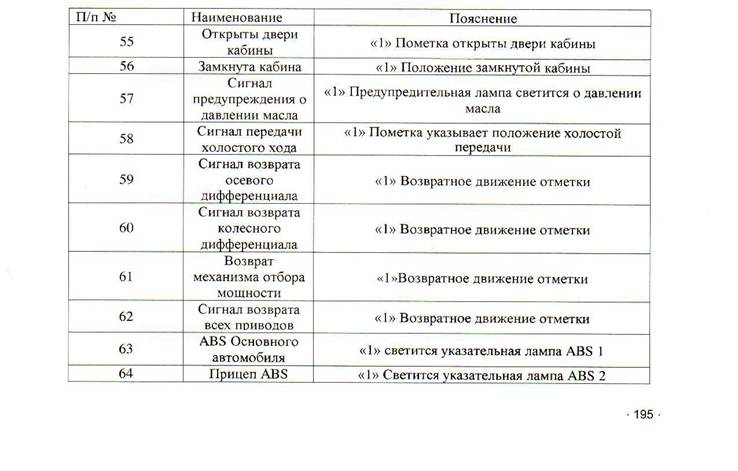

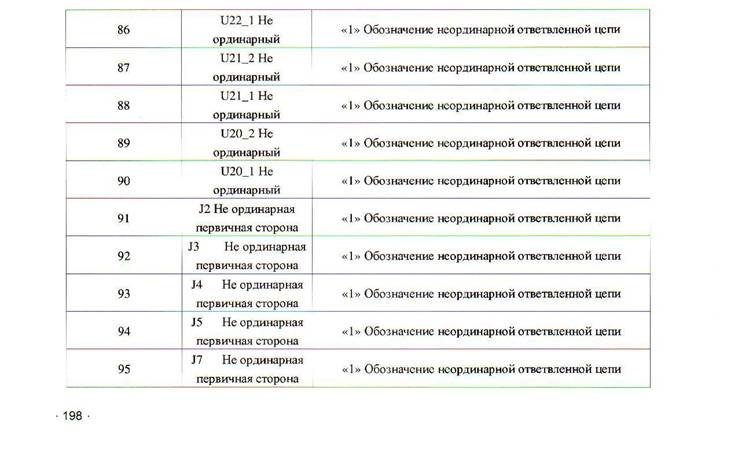

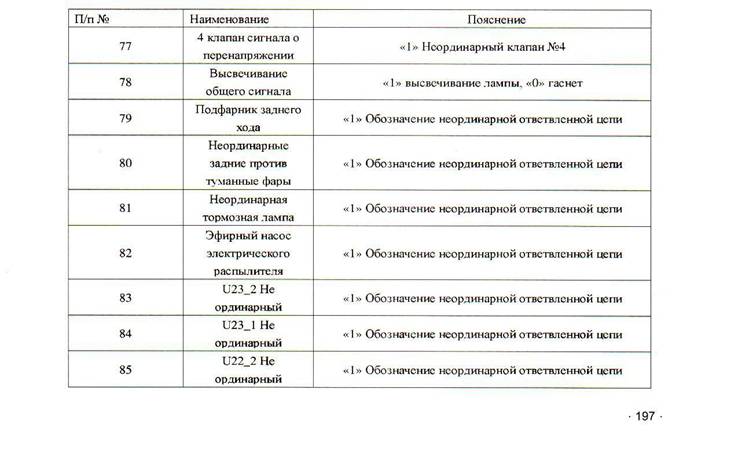

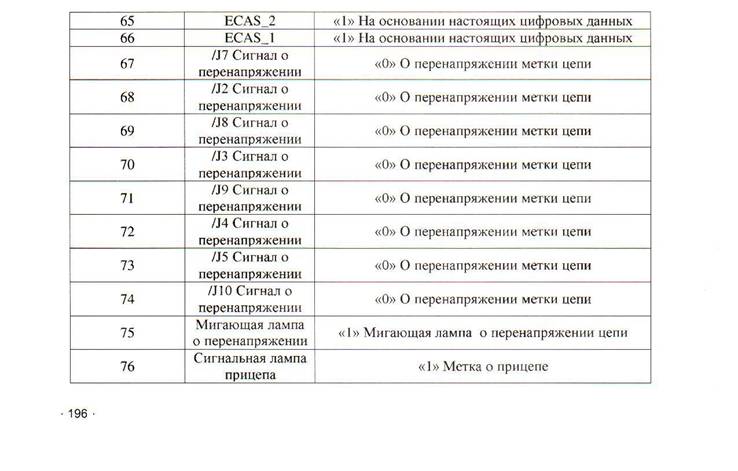

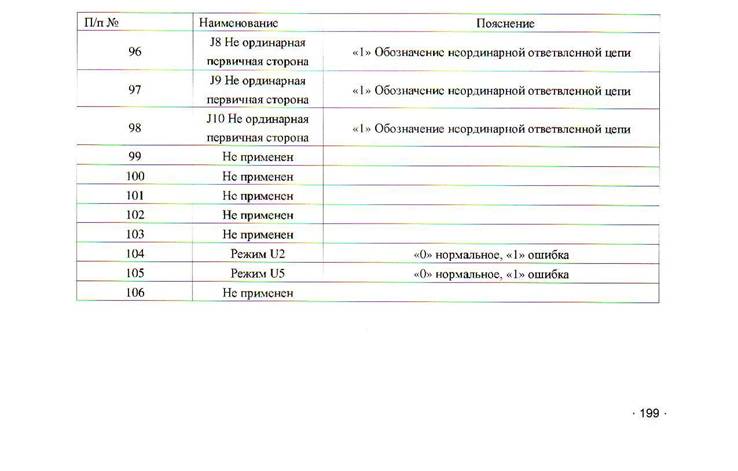

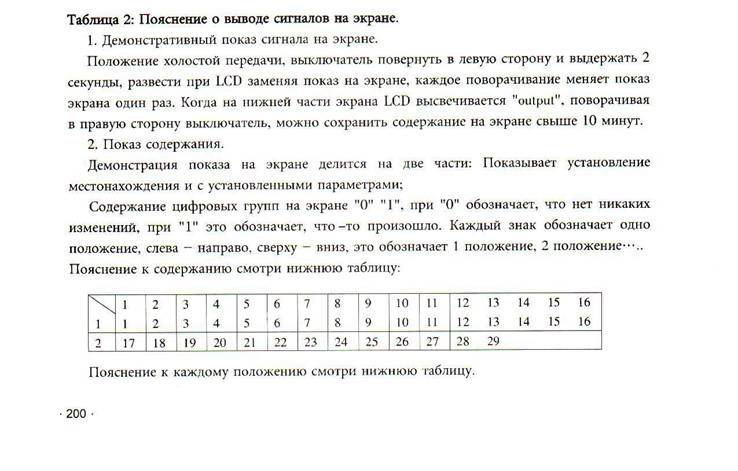

Таблица 2: Пояснение о выводе сигналов на экране.

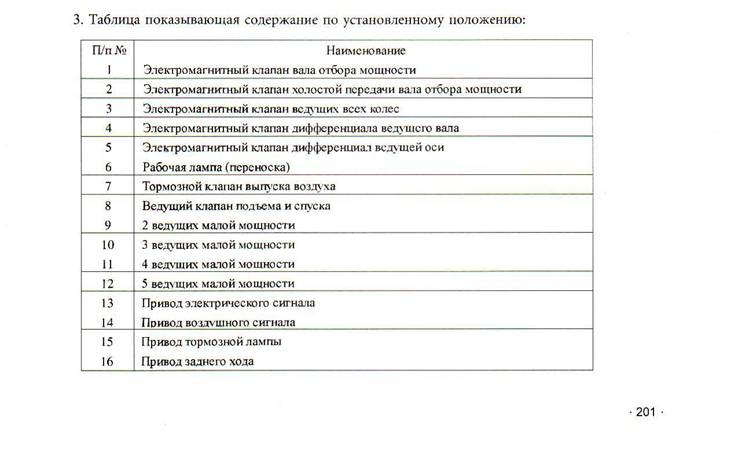

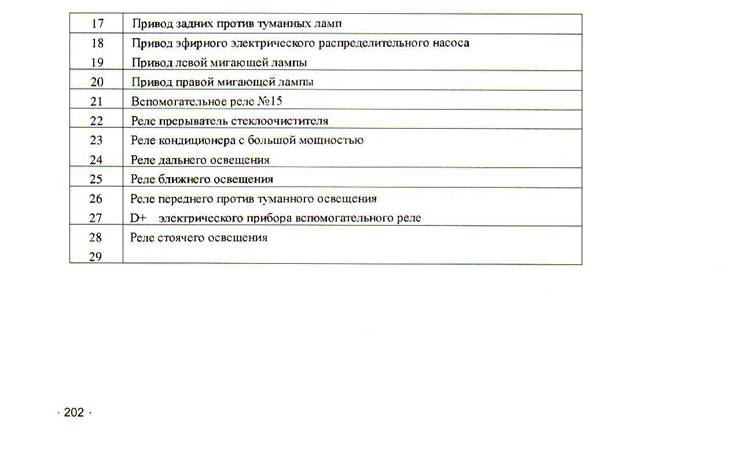

3. Таблица показывающая содержание по установленному положению:

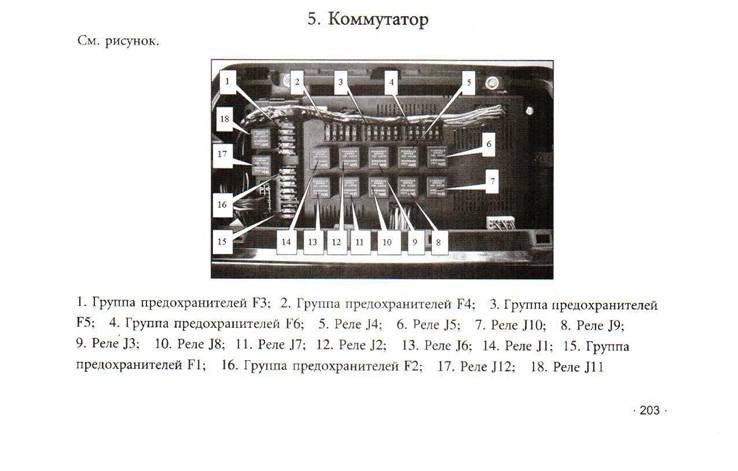

5. Коммутатор

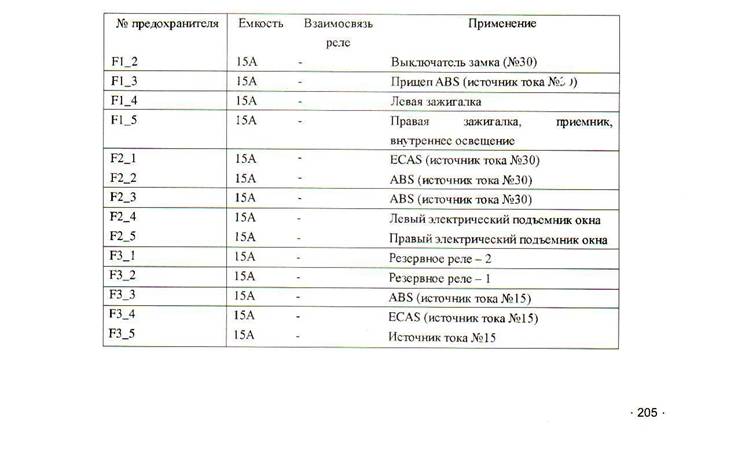

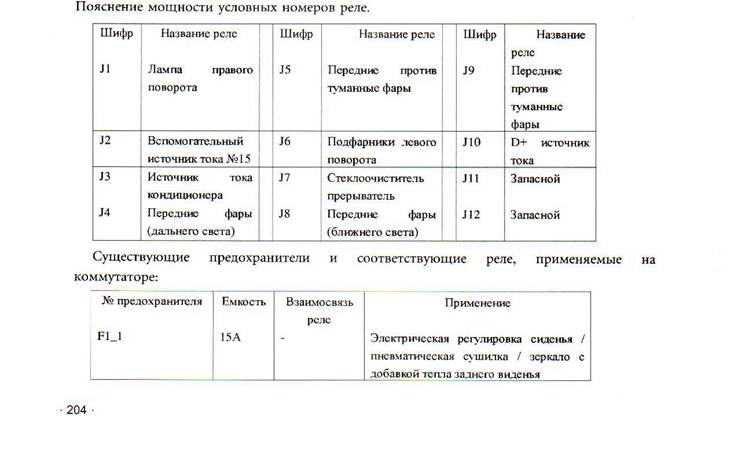

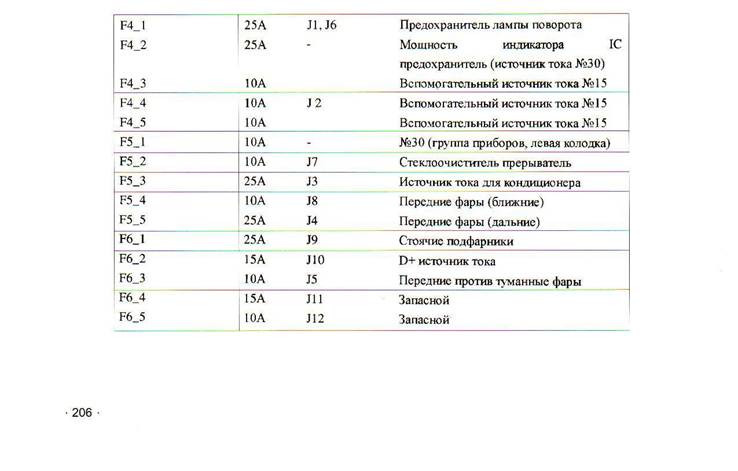

Пояснение мощности условных номеров реле.

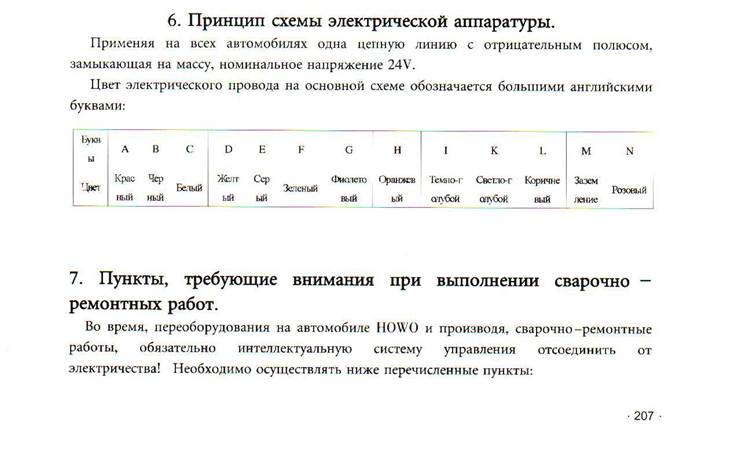

6. Принцип схемы электрической аппаратуры.

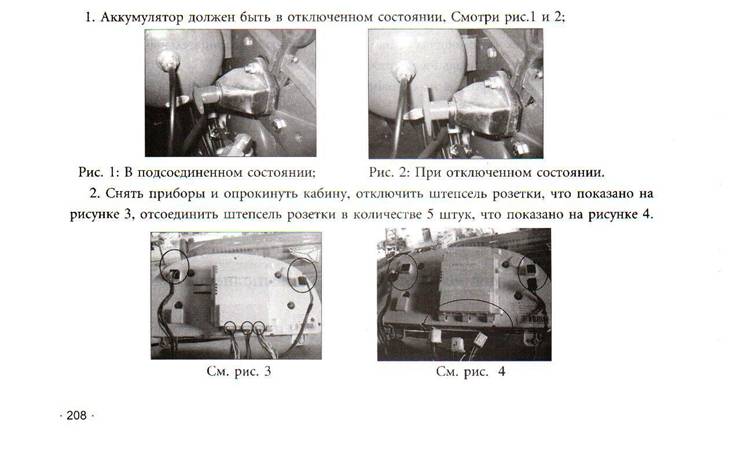

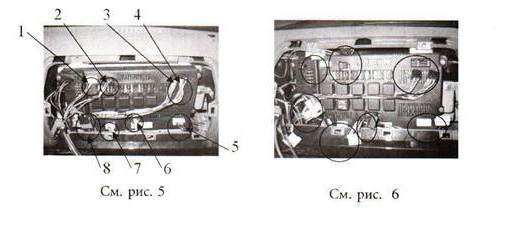

3. Мосле снятия облицовочной крышки коммутатора, при производстве сварочных работ обязательно отключить согласно рисунку 5, штепсель розетку в количестве 8 штук, и согласно рисунку 6 разъединить штепсель розетку в количестве 8 штук.



4. После окончания сварочных работ, все штепсель розетки вернуть на прежние места.
