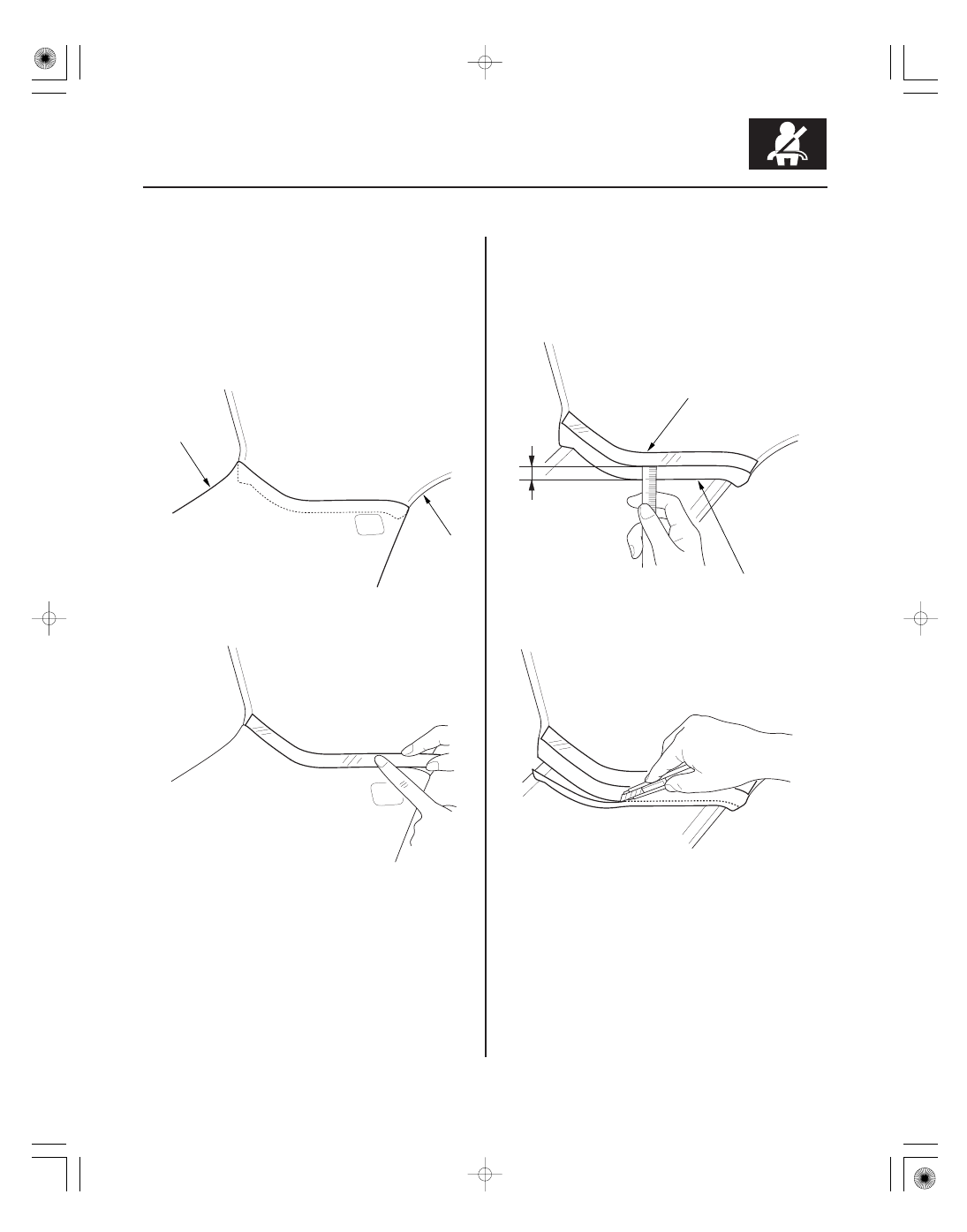

Checking and Adjusting the Headliner/Pillar
Trim Overlap

24-173

A

B

MASKING TAPE

EDGE OF HEADLINER

LESS THAN
15 mm (0.6 in.)

To prevent the side curtain airbag from deploying and
damaging the pillar trim, the overlap between the
headliner and pillar trim must be less then 15 mm. To
check the overlap, do this:

1. Install the headliner (A) and the pillar trim (B).

2. Using masking tape on the headliner, mark the

upper edge of each pillar trim.

3. Remove the pillar trim, and measure the headliner

overlap.

• If the overlap is less than 15 mm, remove the

tape, and install the pillar trim.

• If the overlap is more than 15 mm, go to step 4.

4. Carefully trim the headliner with a utility knife,

reducing the overlap to less than 15 mm.

5. Remove the tape, and install the pillar trim.

０１

０２

０３

０４

ＳＪＣ８Ａ００Ｈ４６４０００１２８０２ＫＢＡＴ００

Removal

Installation

24-174

SRS

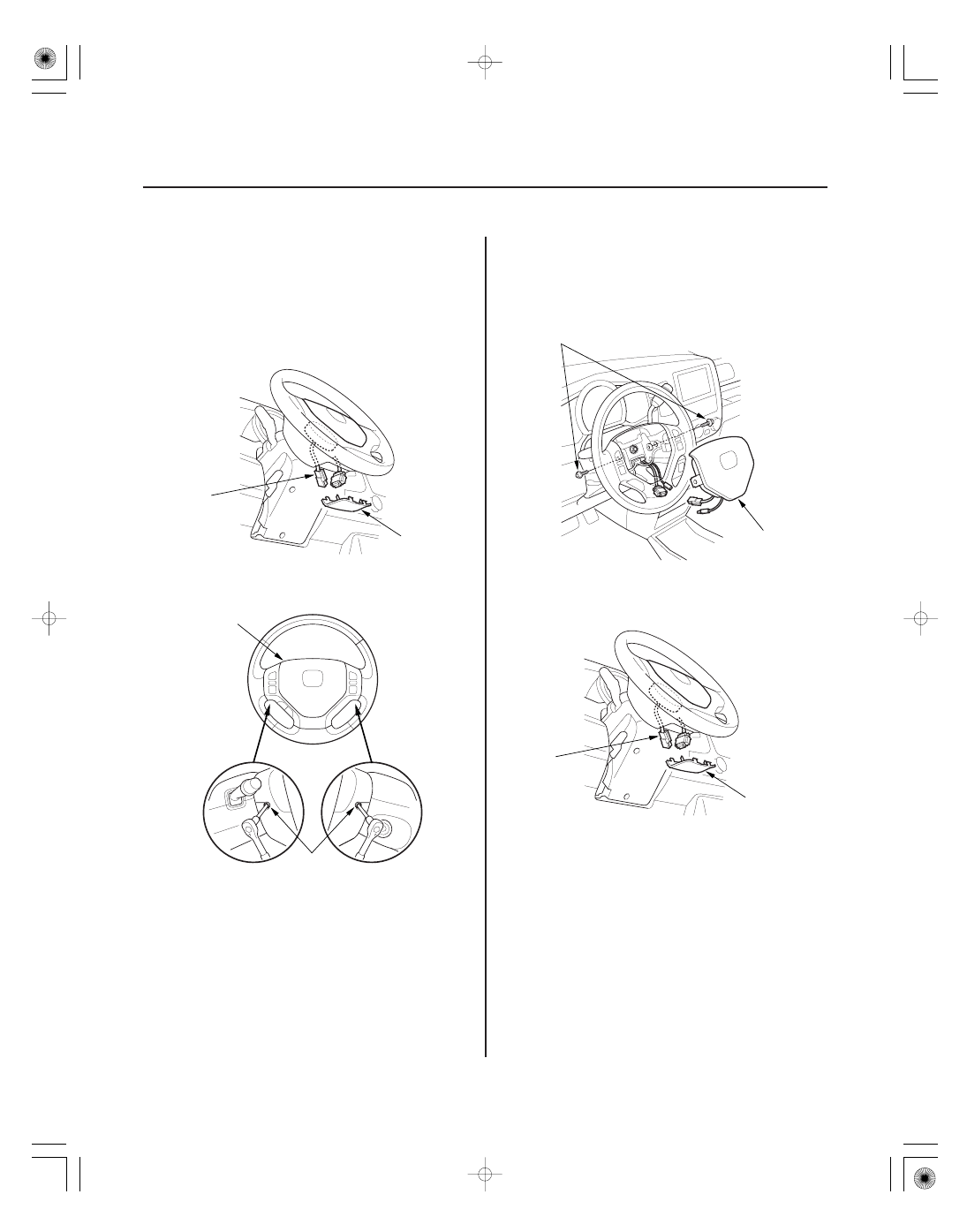

Driver’s Airbag Replacement

A

B

B

A

B
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

A

1. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

2. Remove the access panel (A) from the steering

wheel, then disconnect the driver’s airbag 4P
connector (B) from the cable reel.

3. Using a TORX T30 bit, remove the two TORX bolts

(A).

4. Disconnect the horn switch connector (1P), then

remove the driver’s airbag (B).

1. Place the new driver’s airbag (A) in the steering

wheel, and secure it with new TORX bolts (B).

2. Connect the cable reel to the driver’s airbag 4P

connector (A), then install the access panel (B) on
the steering wheel.

3. Reconnect the negative cable to the battery.

4. After installing the airbag, confirm proper system

operation:

• Turn the ignition switch ON (II); the SRS indicator

should come on for about 6 seconds and then go
off.

• Make sure the horn button works.

０１

０２

０３

０４

ＳＪＣ８Ａ００Ｈ４６４０００１２８０３ＫＢＡＴ００

Removal

Installation

24-175

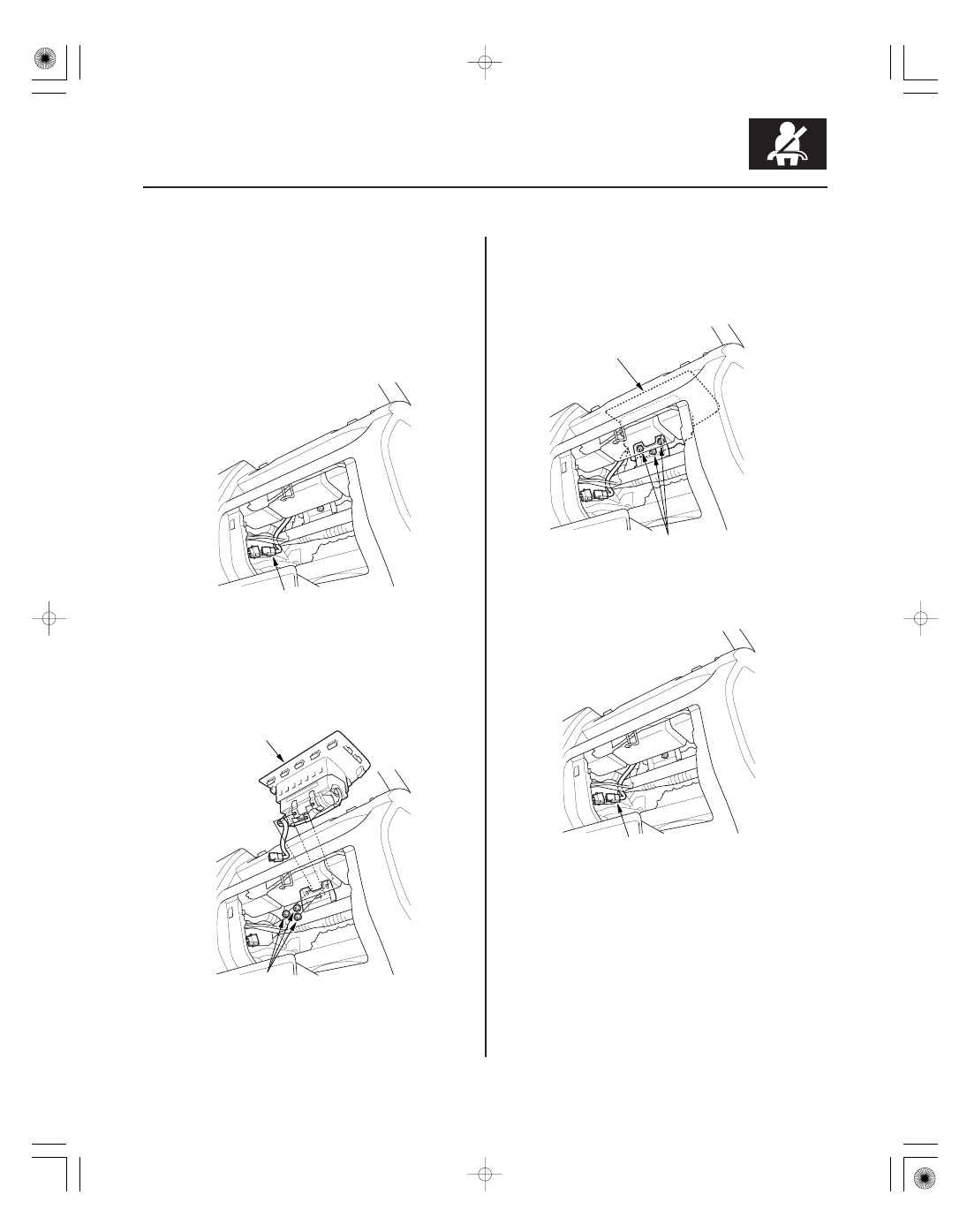

Front Passenger’s Airbag Replacement

A

B

A

B
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

A

1. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

2. Remove the glove box (see page 20-85).

3. Disconnect the front passenger’s airbag 4P

connector (A) from the dashboard wire harness.

4. Remove the three mounting nuts (A) from the

bracket. Cover the lid and dashboard with a cloth,
and pry carefully with a screwdriver to lift the front
passenger’s airbag (B) out of the dashboard.

NOTE: The airbag lid has pawls on each side which
attach it to the dashboard.

1. Place the new front passenger’s airbag (A) into the

dashboard. Tighten the front passenger’s airbag
mounting nuts (B).

2. Connect the front passenger’s airbag 4P connector

(A) to the dashboard wire harness, then reinstall
the glove box.

3. Reconnect the negative cable to the battery.

4. After installing the airbag, confirm proper system

operation: Turn the ignition switch ON (II); the SRS
indicator should come on for about 6 seconds and
then go off.

０１

＊０１

＊０２

ＳＪＣ８Ａ００Ｈ４６４０００５５３８１ＫＢＡＴ００

Removal

Installation

24-176

SRS

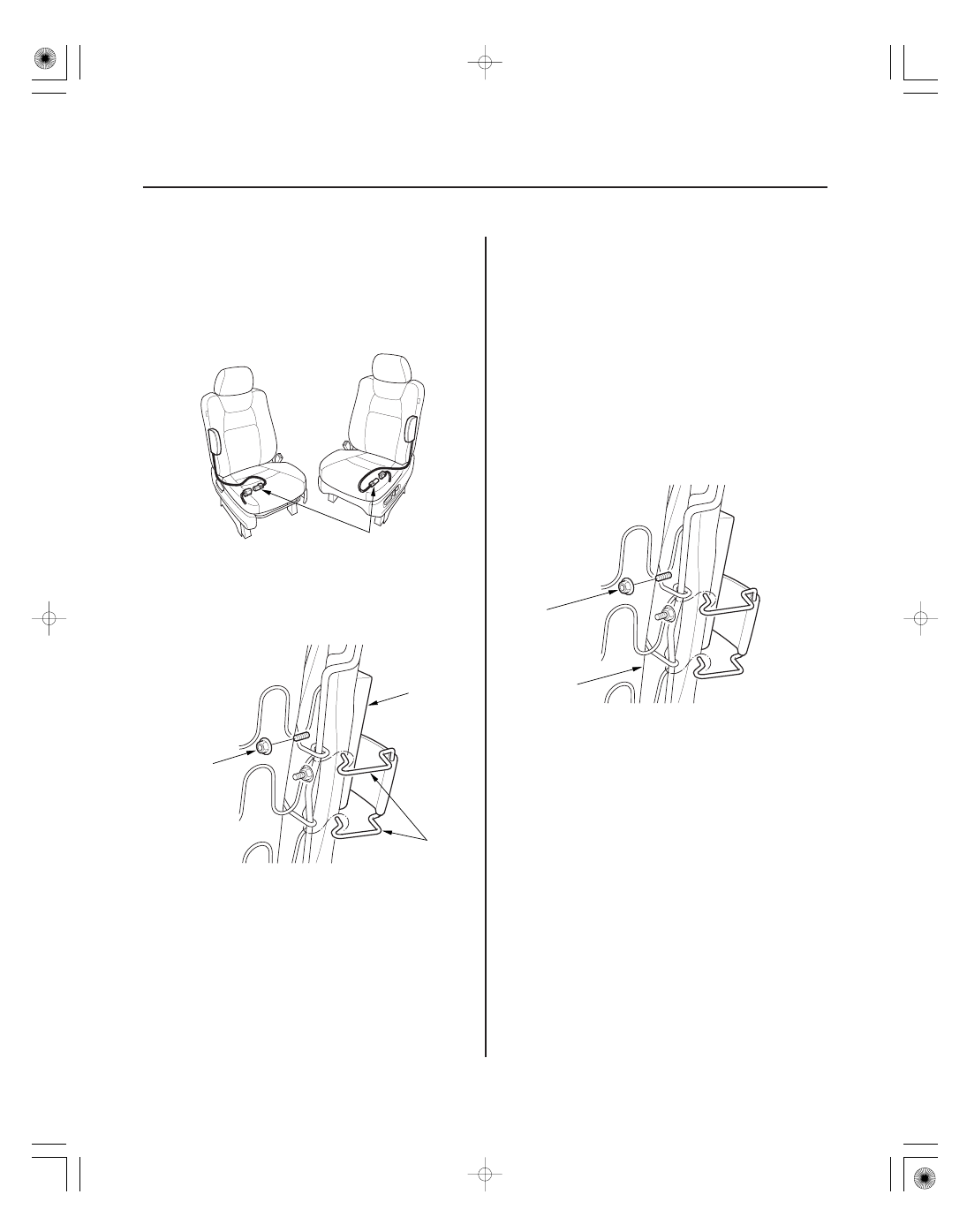

Side Airbag Replacement

A

A

B

C

A

B
6.3 N·m
(0.64 kgf·m,
4.65 lbf·ft)

1. Disconnect the negative cable from the battery,

then wait 3 minutes before starting work.

2. Disconnect the side airbag harness 2P

connector (A).

3. Remove the seat assembly (see page 20-97) and

seat-back cover (see page 20-111).

NOTE: If you are replacing a deployed airbag,
replace the reinforcing cloth rear hooks (A).

4. Remove the mounting nut (B) and the side

airbag (C).

NOTE:

• If the side airbag lid is secured by a tape, remove the

tape.

• Do not open the lid of the side airbag cover.
• Use new mounting nut tightened to the specified

torque.

• Make sure that the seat-back cover is installed

properly. Improper installation may prevent proper
deployment.

• Be sure to install the harness wires so that they are

not pinched or interfering with other parts.

1. Place the new side airbag on the seat-back frame

(A). Tighten the side airbag mounting nut (B).

2. Install the seat-back cover in the reverse order of

removal (see page 20-111).

NOTE: If you are replacing a deployed airbag,
replace the reinforcing cloth rear hooks.

3. Install the seat assembly (see page 20-97), then

connect the side airbag harness 2P connector.

4. Reconnect the negative cable to the battery.

5. Move the front seat and the seat-back through their

full ranges of movement, making sure the harness
wires are not pinched or interfering with other parts.

6. Connect the HDS, and clear the DTCs (see page

24-28).

7. After installing the side airbag, confirm proper

system operation: Turn the ignition switch ON (II);
the SRS indicator should come on for about
6 seconds and then go off.

Replace.
