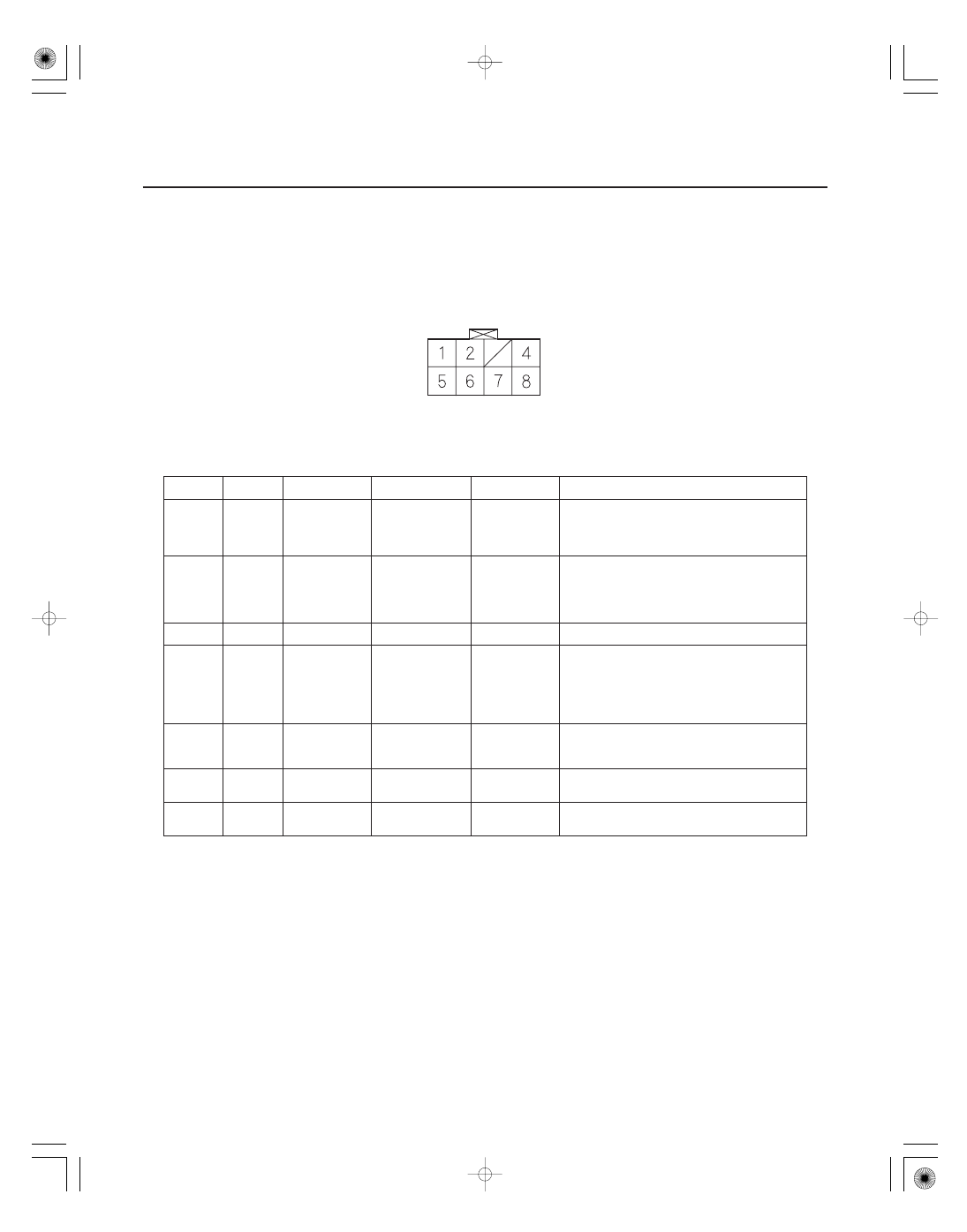

Navigation Unit Inputs and Outputs for Connector C (8P)

Terminal

Number

Wire Color

Terminal Name

Description

Voltage (about)

Symptom

23-90

Navigation System

System Description (cont’d)

1

WHT/RED

B

(

B Power

source)

Continuous power
source

Battery voltage

If open: Display picture goes out (display back light
still on).
NOTE: System will reboot to ‘‘enter code’’ screen.
If short to ground: Blows fuse No. 7 (7.5 A) in the
under-dash fuse/relay box.

2

YEL/RED

ACC
(Accessory)

Power source for
accessories

Battery voltage
at ACC (I)

If open: Display picture goes out (display back light
still on).
NOTE: When re-connected the system will reboot to
‘‘enter code’’ screen.
If short to ground: Blows fuse No. 32 (7.5 A) in the
under-dash fuse/relay box.

4

BLK

GND
(Ground)

Ground for
navigation unit

0 V

If open: No effect on system.
If short to ground: No effect on system.

5

GRN

BACK LT
(Back light)

Reverse signal of
select lever from
‘‘Multiplex
Integrated Control
Unit’’ (A/T) or
backup light switch
(M/T)

In reverse,
battery voltage:
Otherwise 0 V

If open: Navigation never sees reverse.
Diagnostic screen ‘‘Car Status’’, ‘‘Back’’ = 0.
If short to ground: Blows fuse No. 21 (7.5 A) in the
under-dash fuse/relay box.

6

BLU/WHT

VSP
(Vehicle speed
pulse)

Vehicle speed
pulse signal from
ECM/PCM

Stopped: 10
11 V DC
Average 5 V DC,
when moving

If open: No vehicle speed pulses.
Diagnostic screen ‘‘Car Status’’, VSP Navi = 0.
If short to ground: No vehicle speed pulses.
Diagnostic screen ‘‘Car Status’’, VSP Navi = 0.

7

GRN/RED

DIAG
(Diagnostic
positive)

Service check
signal for
navigation system

5

6 V

If open: No effect on system.
If short to ground: System goes into diagnostic
mode.

8

GRN/YEL

DIAG
(Diagnostic
negative)

Ground for service
check signal

0 V

If open: No effect on system.
If short to ground: No effect on system.

Wire side of female terminals

０２

Navigation Unit Inputs and Outputs for Connector D (7P) (OPTION)

Terminal

Number

Wire

Color

Terminal Name

Description

Voltage (about)

Symptom

23-91

1

WHT

CAMERA VCC
(VCC supply)

Power source for
rearview camera

7 V

If open: No rearview camera image.
If short to ground: When put into reverse, the
navigation screen goes black (backlight still
operative).
NOTE: If this wire is shorted to ground, the
navigation unit can be permanently damaged.

2

RED

CAMERA GND
(Ground)

Ground for rearview
camera

0 V

If open: No change to rearview camera image.
If short to ground: No change to rearview
camera image.
NOTE: If this wire is shorted to ground, the
navigation unit can be permanently damaged.

4

YEL

VIDEO GND
(Ground camera)

Ground for camera
signal

0 V

If open: No change to rearview camera image.
If short to ground: No change to rearview
camera image.

5

BLK

VIDEO
(Video camera)

Video signal for
rearview camera

0.3 V

If open: No rearview camera image.
If short to ground: When put into reverse, the
navigation screen goes black (backlight still
operative).
NOTE: If this wire is shorted to ground, the
navigation unit can be permanently damaged.

6

GRY

CAMERA SH
(Shield camera)

Shield for No. 1 to
No. 7 terminals

0 V

If open: No change to rearview camera image.
If short to ground: No change to rearview
camera image.

7

GRN

CAMERA ADPT
(Adaptive camera)

Control signal for
rearview camera

0 V

If open: No change to rearview camera image.
If short to ground: No change to rearview
camera image.
NOTE: If this wire is shorted to ground, the
navigation unit can be permanently damaged.

: The shielded wires have a heat-shrunk tube insulating the outside of the wire. The color of the insulating tube, typically black or dark

gray, may not match the color of the wire listed on the schematic.

(cont’d)

Wire side of female terminals

―――

―――

１１

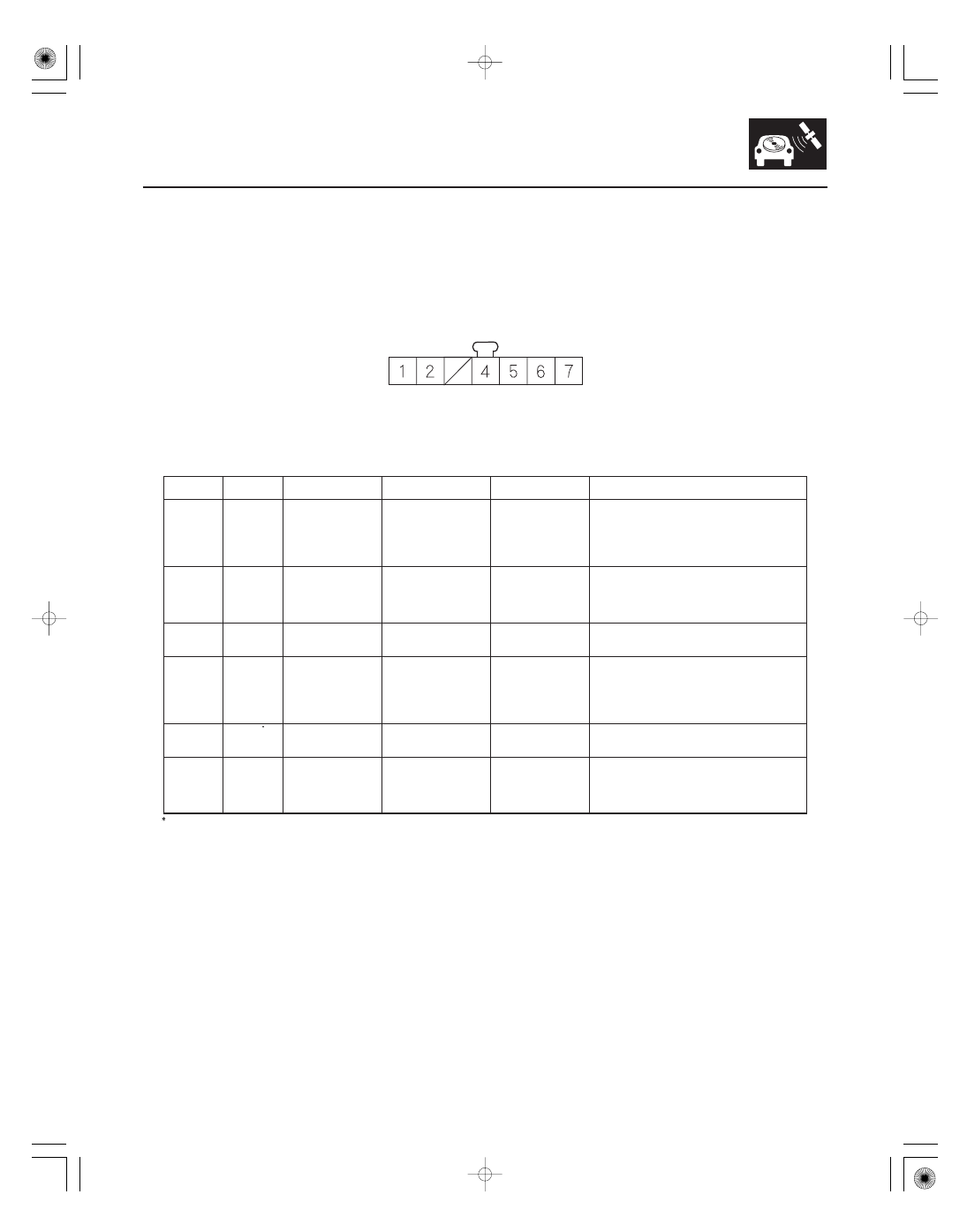

Navigation Unit Inputs and Outputs for Connector E (2P)

Terminal

Number

Wire Color

Terminal Name

Description

Voltage (about)

Symptom

23-92

Navigation System

System Description (cont’d)

1

GPS

GPS signal
(5 V in, GPS signal
out)

5 V

If open: GPS icon on screen is white, system links
screen ANT shows ‘‘NG.’’
If short to ground: Same as open.

2

GPS SH

Shield for No. 1
terminal

0 V

If open: GPS icon on screen is white, system links
screen ANT shows ‘‘NG.’’
If short to ground: No effect on system.

Wire side of female terminals

＋

＋

＋

＋

−

＋

＋

−

１２

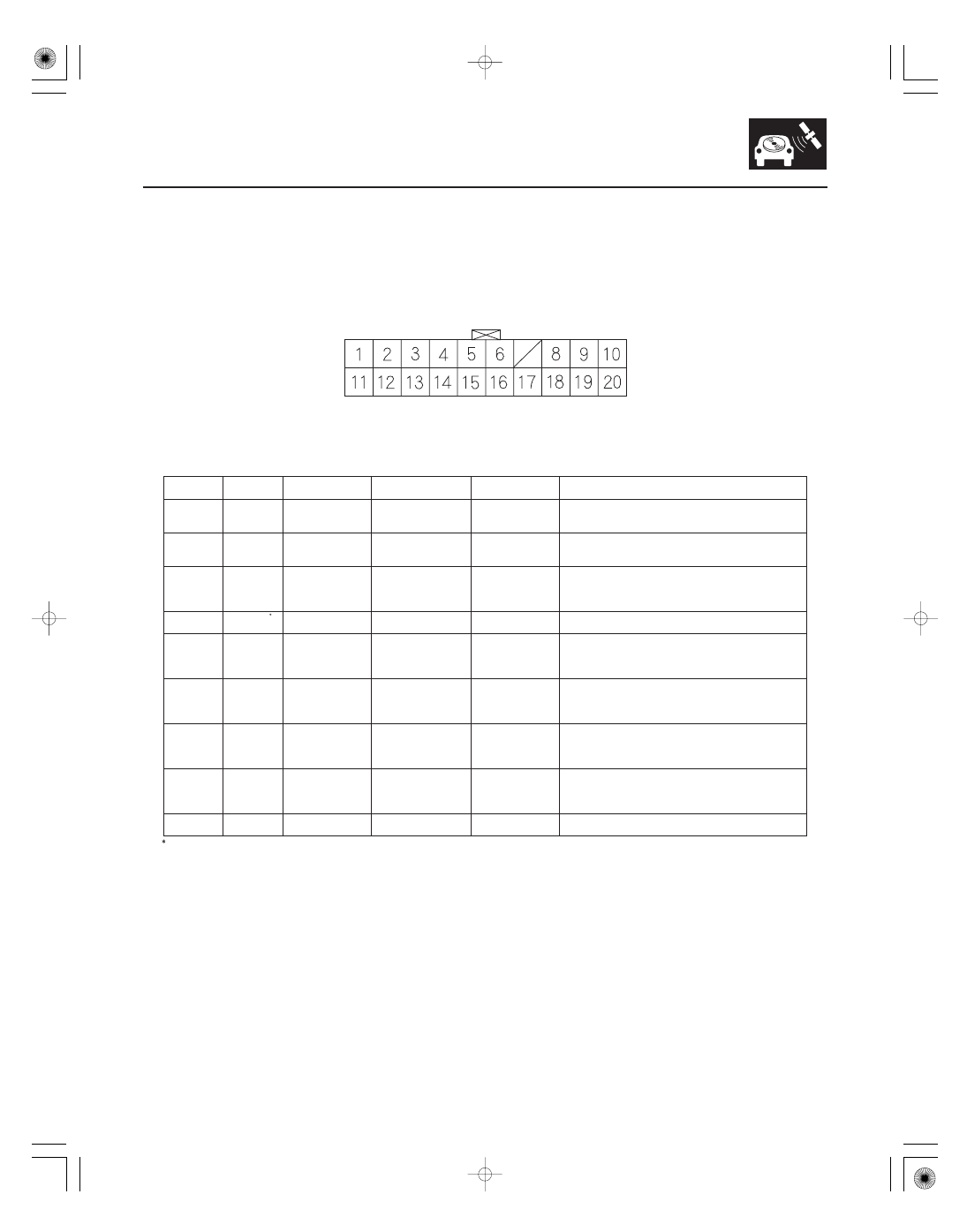

Navigation display Inputs and Outputs for Connector A (20P)

Terminal

Number

Wire Color

Terminal Name

Description

Voltage (about)

Symptom

23-93

1

WHT/RED

B

(

B power

source)

Continuous power
source

Battery voltage

If open: Screen completely off (no backlight visible).
If short to ground: Blows fuse No. 7 (7.5 A) in the
under-dash fuse/relay box.

2

YEL/RED

ACC
(Accessory)

Power source for
accessory

Battery voltage
at ACC (I)

If open: Display and buttons do not work.
If short to ground: Blows fuse No. 32 (7.5 A) in the
under-dash fuse/relay box.

3

WHT

AUDIO BUS (

)

(GA-NET)

Data bus (

)

GA-Net

0

5 V pulses

average 2.5 V
depends on bus
traffic

If open: XM radio, Navigation buttons and touch
screen do not work.
If short to ground: XM radio, CD changer,
Navigation buttons and touch screen do not work.

4

LT GRN

AUDIO BUS (GA-
NET) SH

Shield for No. 3, 13
terminals

0 V

If open: No change to display.
If short to ground: No change to display.

5

LT GRN

ECU BUS (

)

(GA-NET)
(Display bus
positive)

Data bus (

)

GA-Net

0

5 V pulses

average 2.5 V
depends on bus
traffic

If open: XM radio, Navigation buttons and touch
screen do not work.
If short to ground: XM radio, CD changer,
Navigation buttons and touch screen do not work.

6

YEL

NAVI SCTY 2

Security signal to
rear screen

0 V

If open: If security system set, it will not trip when
screen is removed.
If short to ground: The security system set, it will
not trip when screen is removed.

8

WHT

R SIG
(Red signal)

Red color signal

0.2 V AC average
in RGB color
diagnostic mode

If open: Red color missing (see ‘‘RGB Color’’
diagnostic).
If short to ground: Red color missing (see ‘‘RGB
Color’’ diagnostic).

9

RED

G SIG
(Green signal)

Green color signal

0.2 V AC average
in RGB color
diagnostic mode

If open: Green color missing (see ‘‘RGB Color’’
diagnostic).
If short to ground: Green color missing (see ‘‘RGB
Color’’ diagnostic).

10

BLK

GND
(Ground)

Ground for display
unit

0 V

If open: No change to display.
If short to ground: No change to display.

: The shielded wires have a heat-shrunk tube insulating the outside of the wire. The color of the insulating tube, typically black or dark

gray, may not match the color of the wire listed on the schematic.

(cont’d)

Wire side of female terminals
