Rear Driveshaft Reassembly (cont’d)

A

A

B

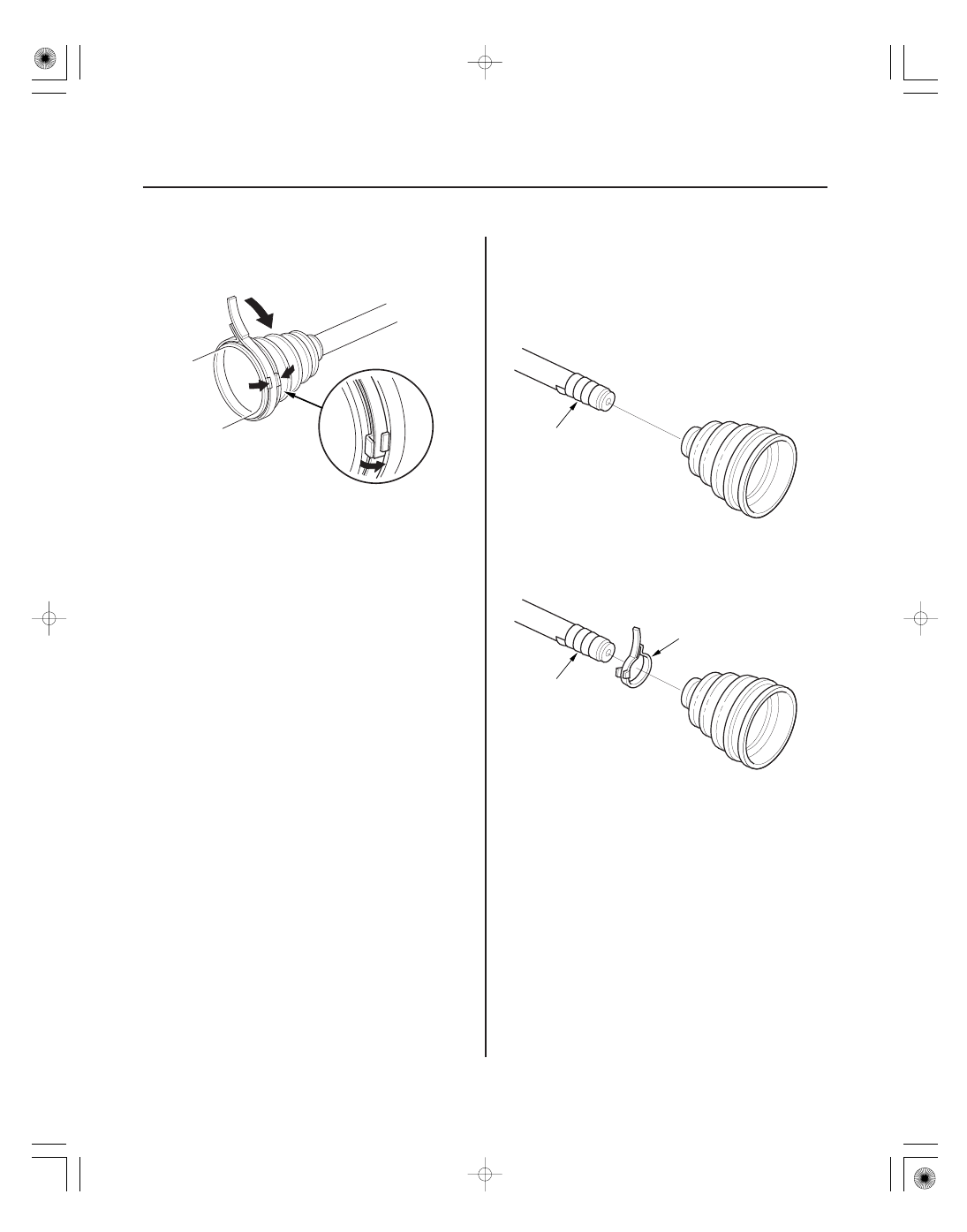

19. Install a new locking tab type boot band on the

inboard joint side of the inboard boot. Fold down
the locking tabs.

20. Lightly tap on the doubled-over portions to secure

them in place.

1. Wrap the splines with vinyl tape (A) to prevent

damage to the outboard boot.

2. Install the outboard boot and boot bands (B) on the

driveshaft, then remove the vinyl tape. Be careful
not to damage the outboard boot.

１７

１８

１９

２０

16-35

A

Push

A

B

C

Push

10 cm
(4 in.)

A

A

B

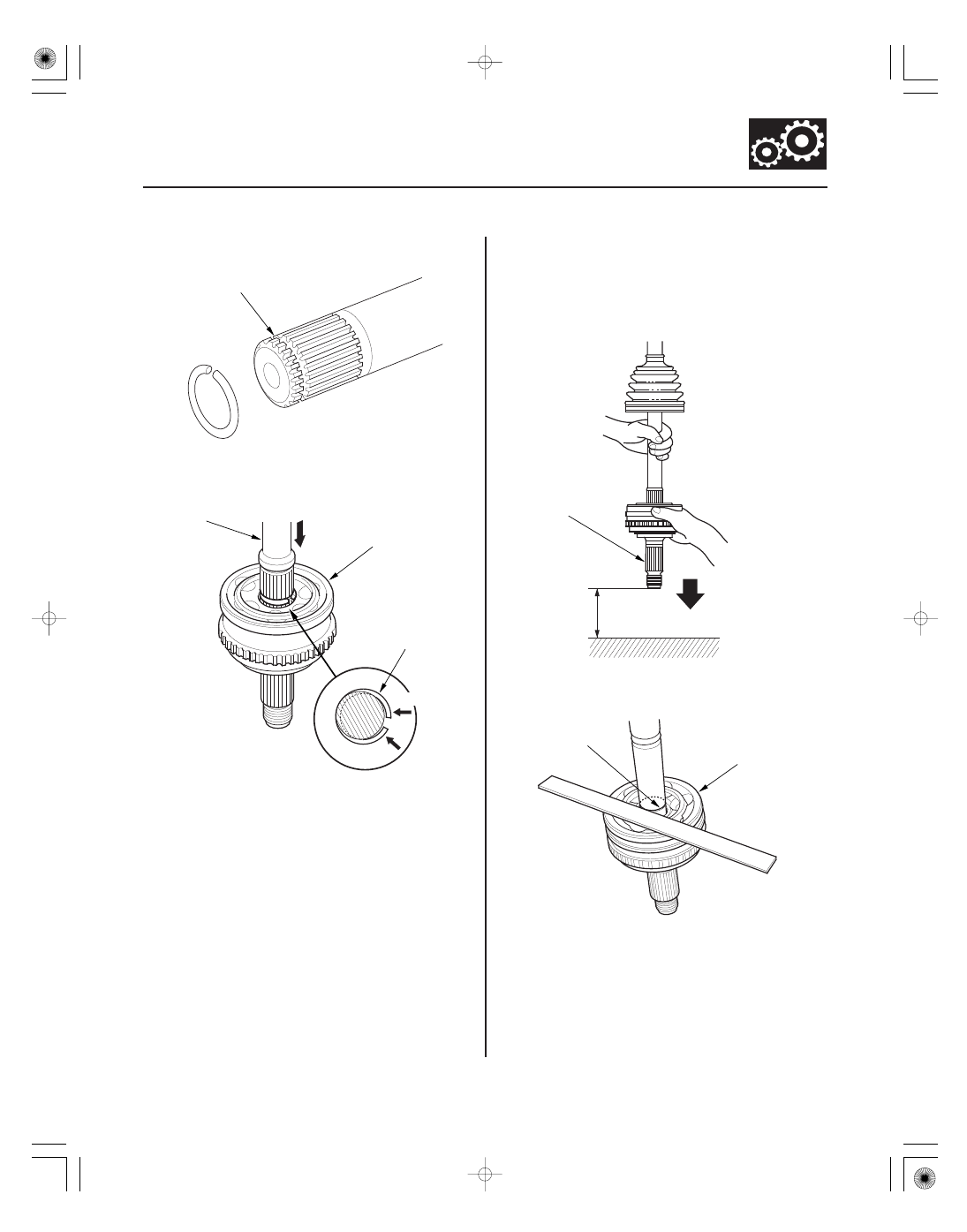

3. Install the new circlip in the driveshaft groove (A).

4. Insert the driveshaft (A) into the outboard joint (B)

until the circlip (C) is closed.

5. To completely seat the outboard joint, pick up the

driveshaft and joint, and tap them from about
10 cm (4 in.) onto a hard surface. Do not use a
hammer as excessive force may damage the
driveshaft. Be careful not to damage the threaded
section (A) of the outboard joint.

6. Check the alignment of the paint mark (A) with the

outboard joint end (B).

(cont’d)

２１

２２

−

−

−

０１

０２

ＳＪＣ８Ａ００Ｅ１６２６６５０００００ＫＣＡＴ０１

−

−

Grease quantity

Outboard joint: 70

80 g (2.5

2.8 oz)

16-36

16-36

Driveline/Axle

Rear Driveshaft Reassembly
(cont’d)

Rear Driveshaft Installation

A

B

A

D

C

A

B

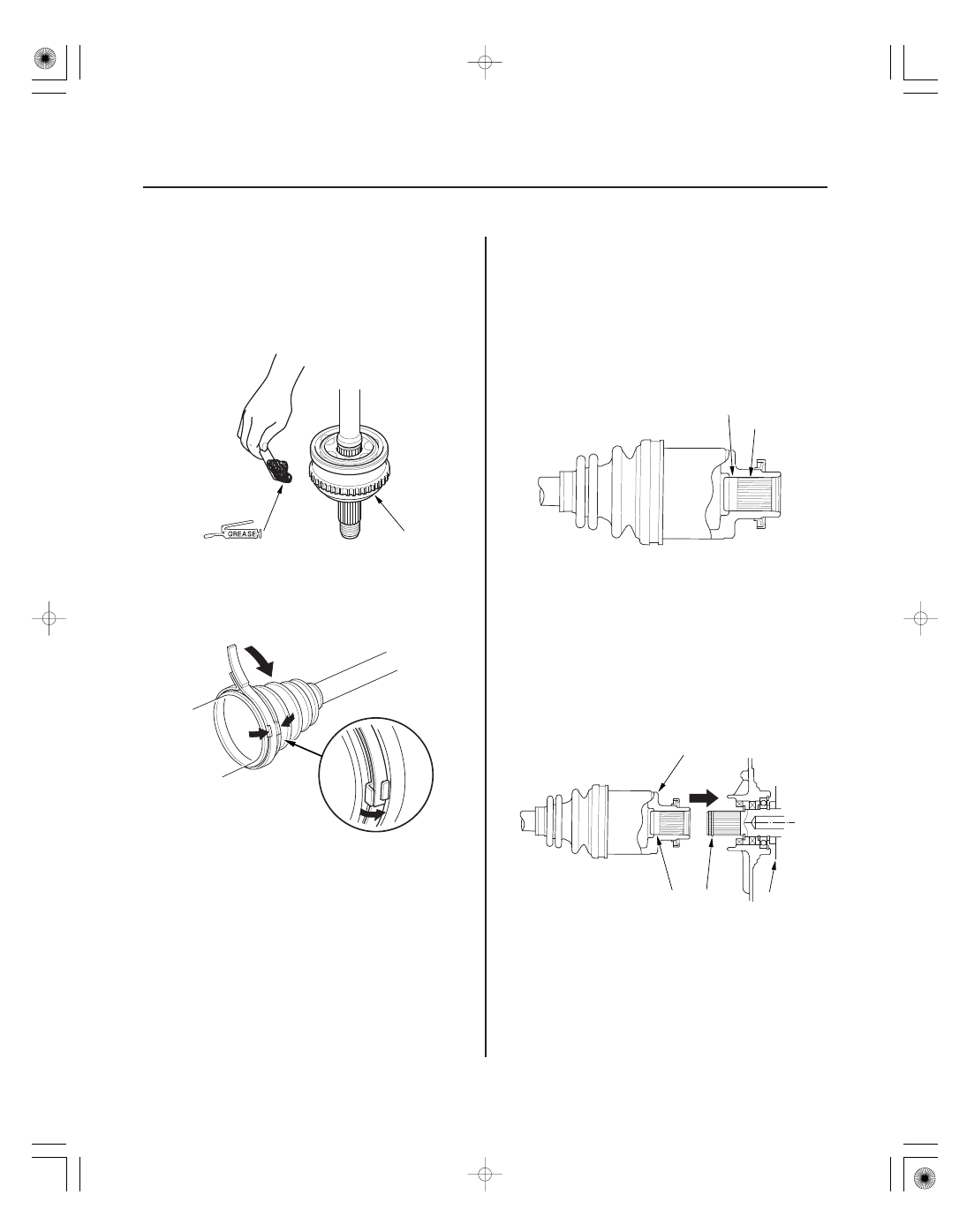

7. Pack the outboard joint (A) with the joint grease

included in the new joint boot set.

8. Install a new locking tab type boot band on the

outboard joint side of the outboard boot. Fold down
the locking tabs.

9. Lightly tap on the doubled-over portions to secure

them in place.

10. Install a double loop type boot band on the front

driveshaft side of inboard boot (see step 9 on page
16-12).

NOTE: Before starting installation, make sure the
mating surfaces of the joint and the splined section are
free from dirt or dust.

1. Apply 1.5

2.0 g (0.05

0.07 oz) of grease to the

whole splined surface (A). After applying grease,
remove the grease from the splined grooves at
intervals of 2

3 splines and from the set ring

groove (B) so that air can bleed from the differential.

2. Seat a new set ring in the set ring groove of the

differential.

3. Clean the areas where the driveshaft contacts the

differential thoroughly with solvent or brake
cleaner, and dry with compressed air. Insert the
inboard end (A) of the driveshaft into the
differential (B) until the set ring (C) locks in the
groove (D).

Use the grease included
in the outboard boot set.

０３

０４

０５

０６

16-37

A
16 x 1.5 mm
142 N·m (14.5 kgf·m, 105 lbf·ft)

B

A

B
14 x 1.5 mm
101 N·m
(10.3 kgf·m, 74 lbf·ft)

C
14 x 1.5 mm
93 N·m (9.5 kgf·m, 69 lbf·ft)

A

B

C
12 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

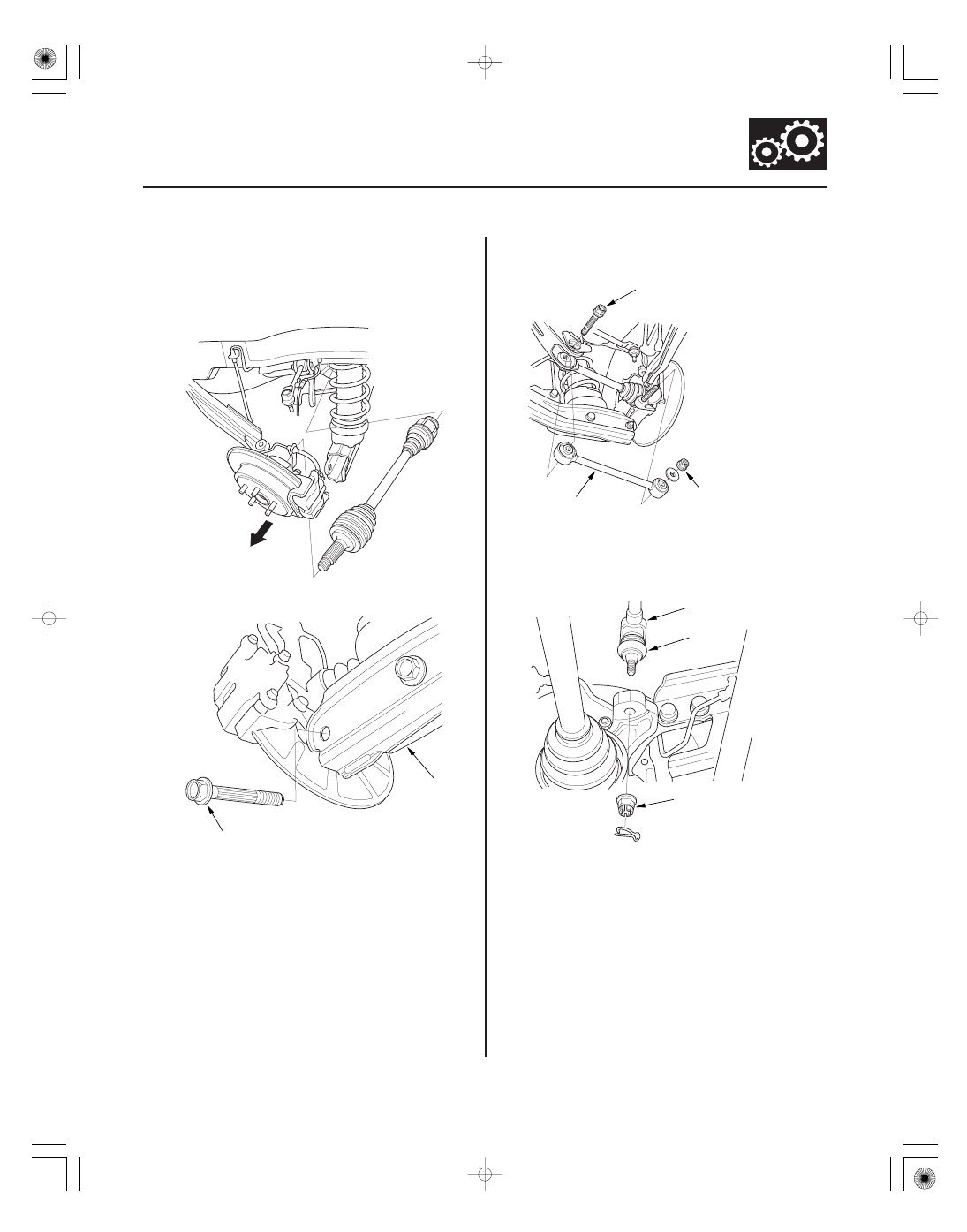

4. Install the outboard joint into the rear hub.

NOTE: When installing the outboard joint support,
the knuckle with a floor jack. Make sure not to over
extend the brake hose.

5. Install the flange bolt (A) onto lower arm (B).

6. Install the lower arm A then install the flange bolt

(A) and special self-locking nut (B).

7. Install the upper arm (A). Be careful not to damage

the ball joint boot (B). Wipe off the grease before
tighten the nut at the ball joint.

8. Torque the new castle nut (C) to the lower torque

specification, then tighten it only far enough to
align the slot with the ball joint pin hole. Do not
align the nut by loosening it.

NOTE: Make sure the ball joint boot is not damaged
or cracked.

(cont’d)
