5-6

Engine Assembly

Engine Removal (cont’d)

A

B

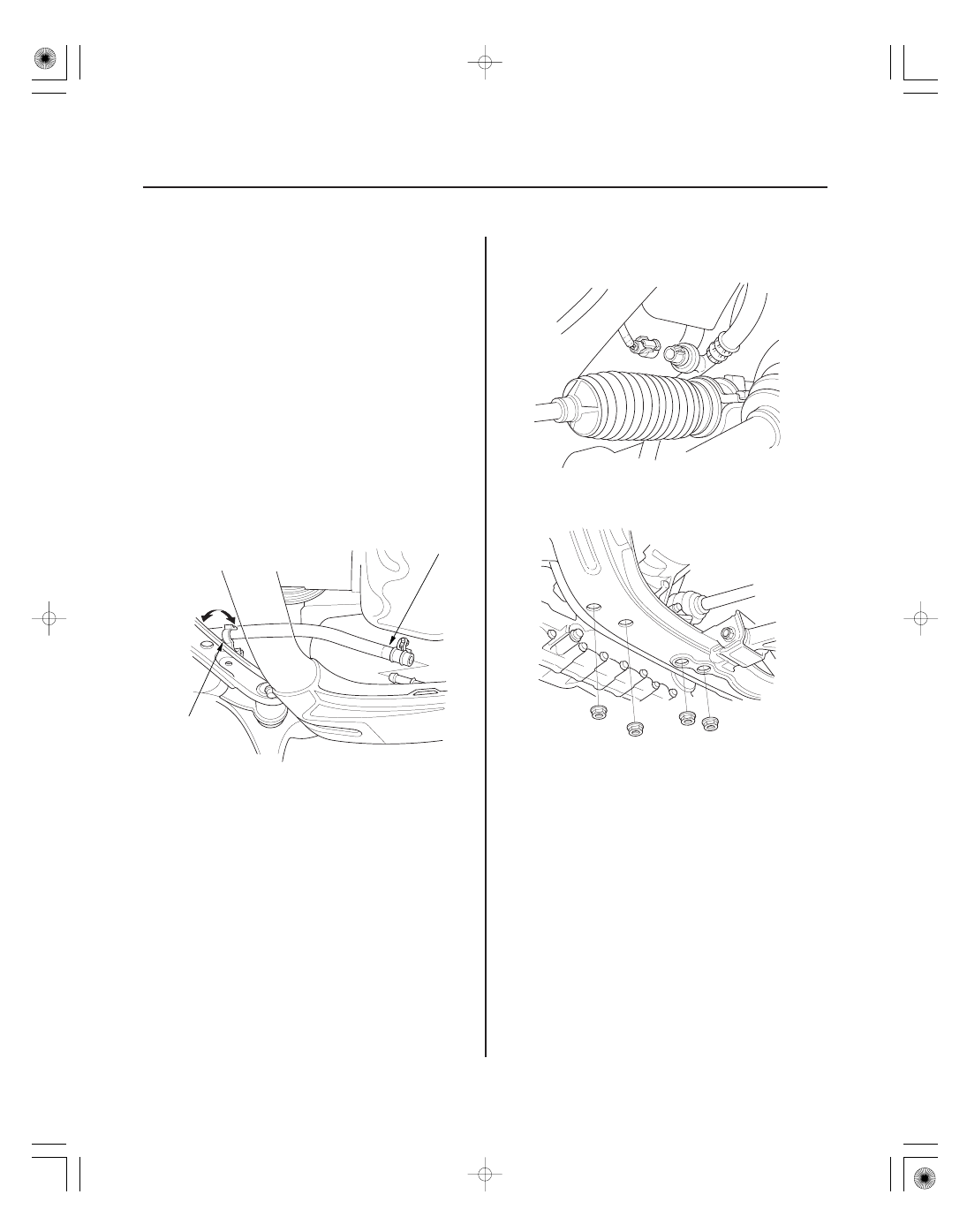

36. Separate the stabilizer links from the dampers

(see page 18-20).

37. Separate the tie-rod end ball joints from the

38. Separate the knuckles from the lower arms (see

39.

Coat all precision-finished surfaces with clean
engine oil. Tie plastic bags over the driveshaft ends.

40. Remove the propeller shaft from the transfer shaft

flange (see page 16-40).

41. Remove the transfer assembly (see page 14-213).

42. Disconnect the P/S hose (A), then plug the line and

hose.

43. Unclamp the power steering fluid line clamp (B) on

the front subframe.

44. Disconnect the power steering pressure switch

connector.

45. Remove the transmission lower front mount nuts

and transmission lower rear mount nuts.

knuckles (see step 9 on page 18-15).

step 13 on page 18-15).

Remove the driveshafts (see page 16-4).

１９

２０

２１

２２

5-7

A

B

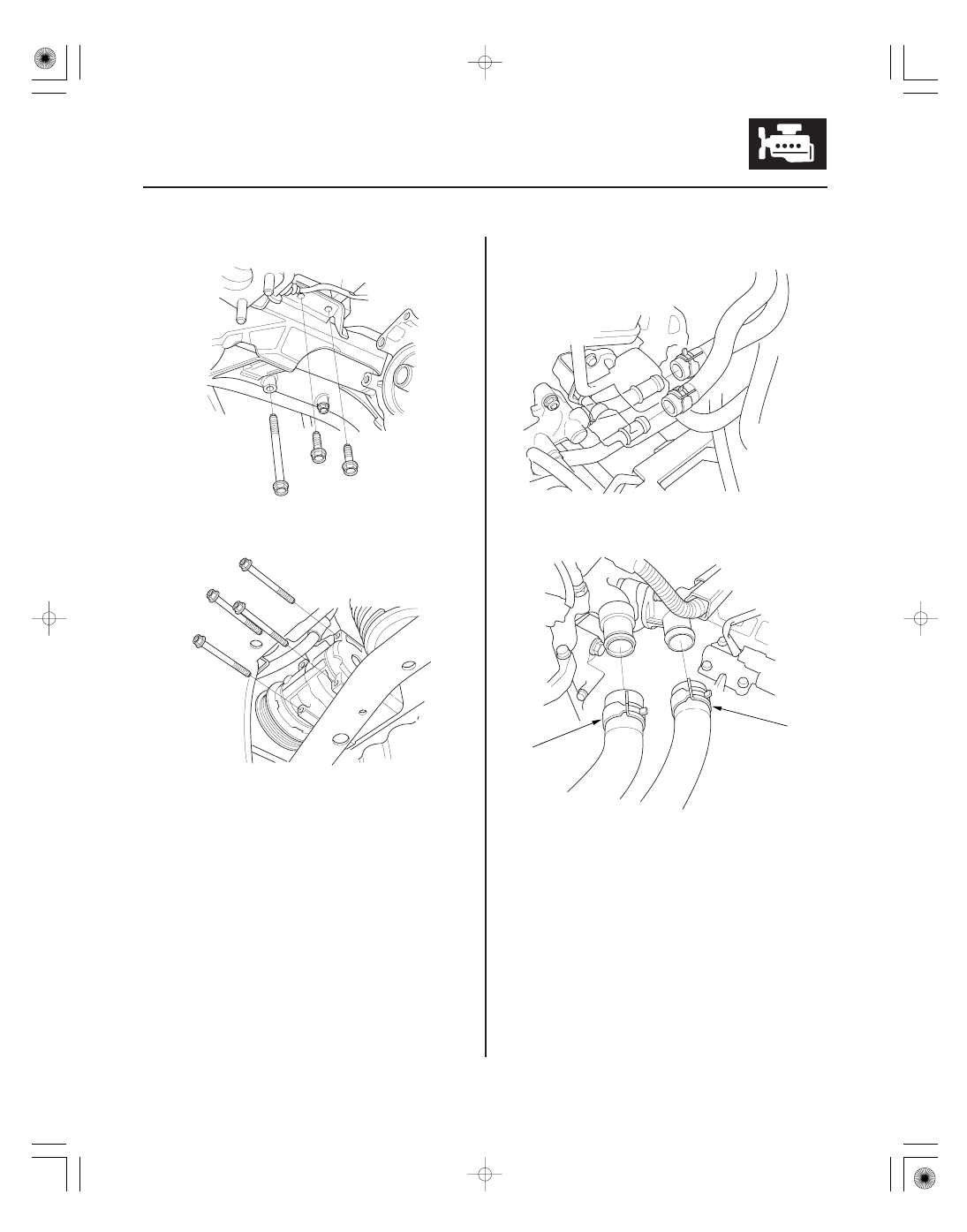

46. Remove the rear mount bolts.

47. Remove the A/C compressor without disconnecting

the A/C hoses.

48.

49. Disconnect the heater hoses.

50. Remove the upper radiator hose (A) and lower

radiator hose (B).

(cont’d)

Lower the vehicle on the lift.

２３

２４

２５

３３

5-8

Engine Assembly

Engine Removal (cont’d)

A

A

B

VSB02C000024

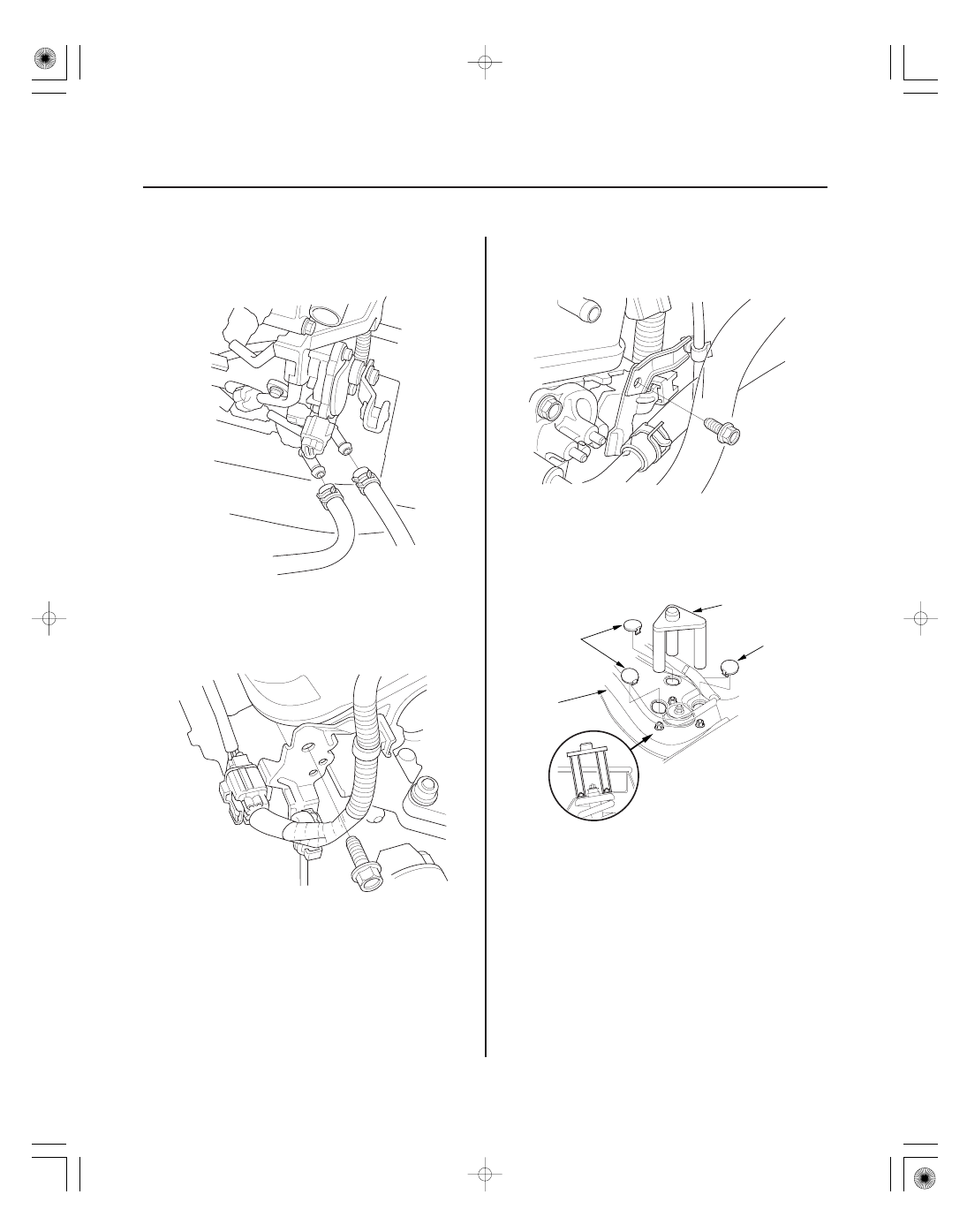

51. Disconnect the ATF cooler hoses from the

transmission, then plug the ATF cooler hoses and
lines.

52. Remove the radiator (see page 10-12).

53. Remove the connector bracket from the front

cylinder head; use the bracket bolt hole to attach
the engine hanger balance bar front arm.

54. Remove the harness clamp bracket from the rear

cylinder head; use the bracket bolt hole to attach
the engine hanger balance bar rear arm.

55. Remove the service caps (A) for the front damper

flange nuts from the cowl cover (B). Position the
engine hanger adapters (VSB02C000024) with the
‘‘FRONT’’mark facing forward over the damper
flange nuts.

３４

２８

２９

３０

5-9

VSB02C000024

AAR-T-12566

A

B

C

D

E

F

VSB02C000024

VSB02C000019

A

B

C

A

B

A

B

EQS02BMDXSB0

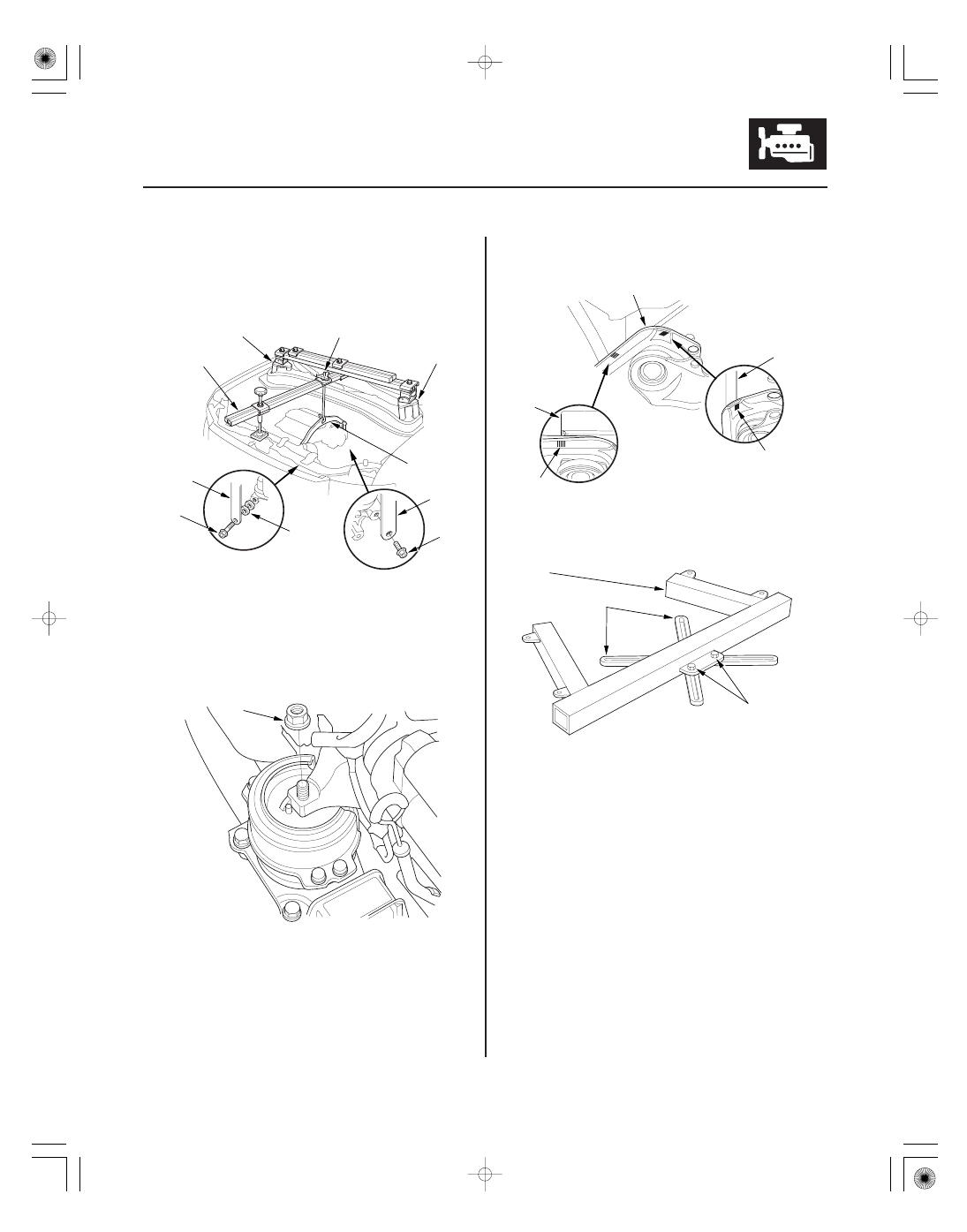

56. Install the engine hanger balance bar

(VSB02C000019); then attach the front arm (A) to
the front cylinder head with a spacer (B) and
10 x 1.25 mm bolt (C), and attach the rear arm (D) to
the rear cylinder head with 8 x 1.25 mm bolt (E).

57. Install the engine support hanger (AAR-T-12566) to

the vehicle, and attach the hook to the slotted hole
in the engine hanger balance bar. Tighten the wing
nut (F) by hand to lift and support the engine/
transmission assembly.

58.

59. Raise the vehicle on the lift to full height.

60. Note the reference marks (A) on the body across

the marks (B) on the edge of the front subframe (C).

61. Loosen the four bolts (A) holding the adjustable

arms (B) of the front subframe adapter to its center
plate.

(cont’d)

Replace.

Remove the front engine mount nut.
