4-33

4-33

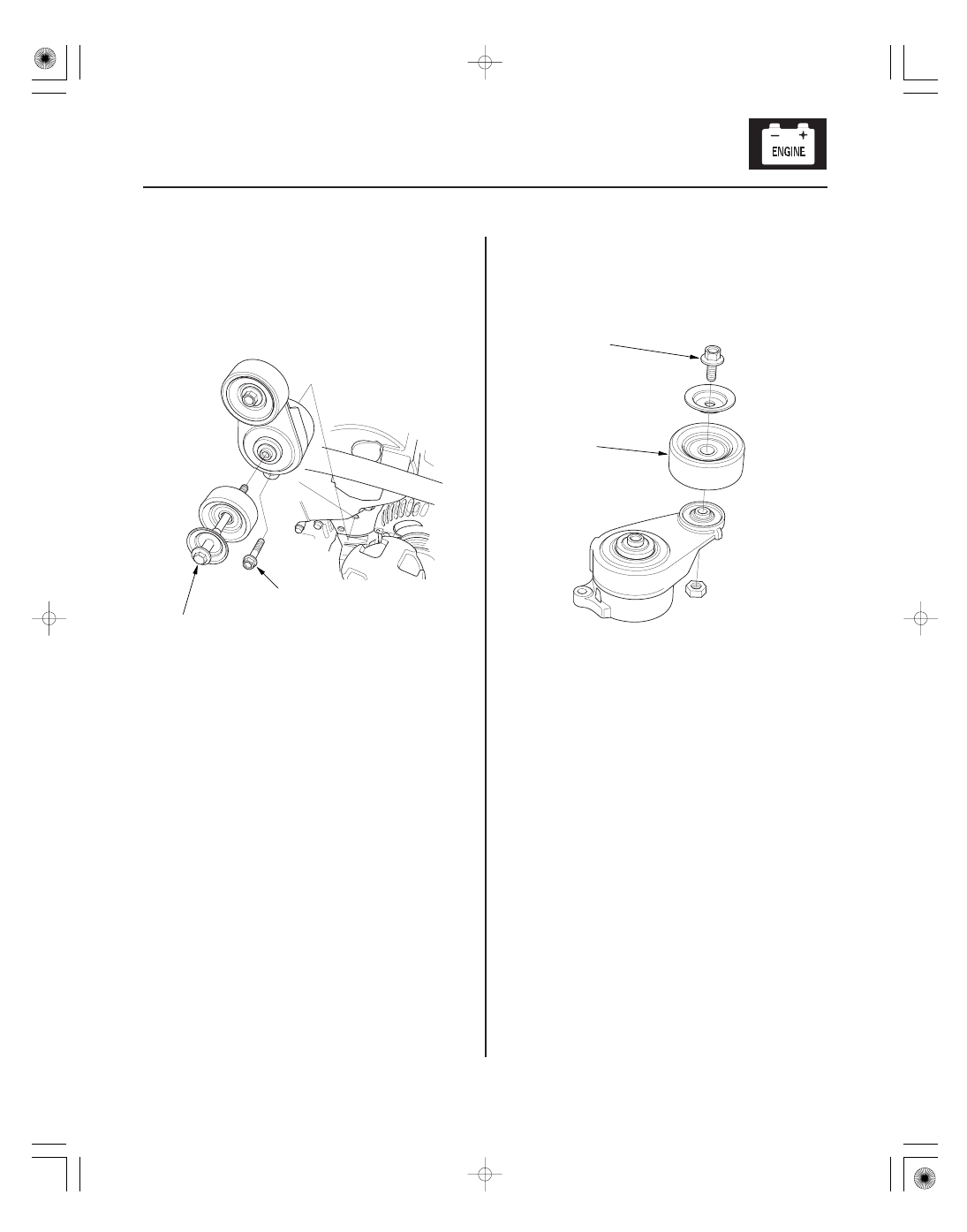

Drive Belt Auto-tensioner
Replacement

Tensioner Pulley Replacement

10 x 1.25 mm
45 N·m (4.5 kgf·m, 33 lbf·ft)

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

A
10 x 1.5 mm
80 N·m (8.2 kgf·m, 59 lbf·ft)

B

1. Remove the drive belt (see page 4-31).

2. Remove the splash shield (see step 30 on page 5-5).

3. Remove the auto-tensioner.

4. Install the auto-tensioner in the reverse order of

removal.

1. Remove the auto-tensioner (see page 4-33).

2. Remove the pulley bolt (A) (left-hand threads), and

remove the tensioner pulley (B).

3. Install the tensioner pulley in the reverse order of

removal.

０１

０２

ＳＪＣ８Ａ００Ａ１４１０００１２９０１ＫＤＡＴ２０

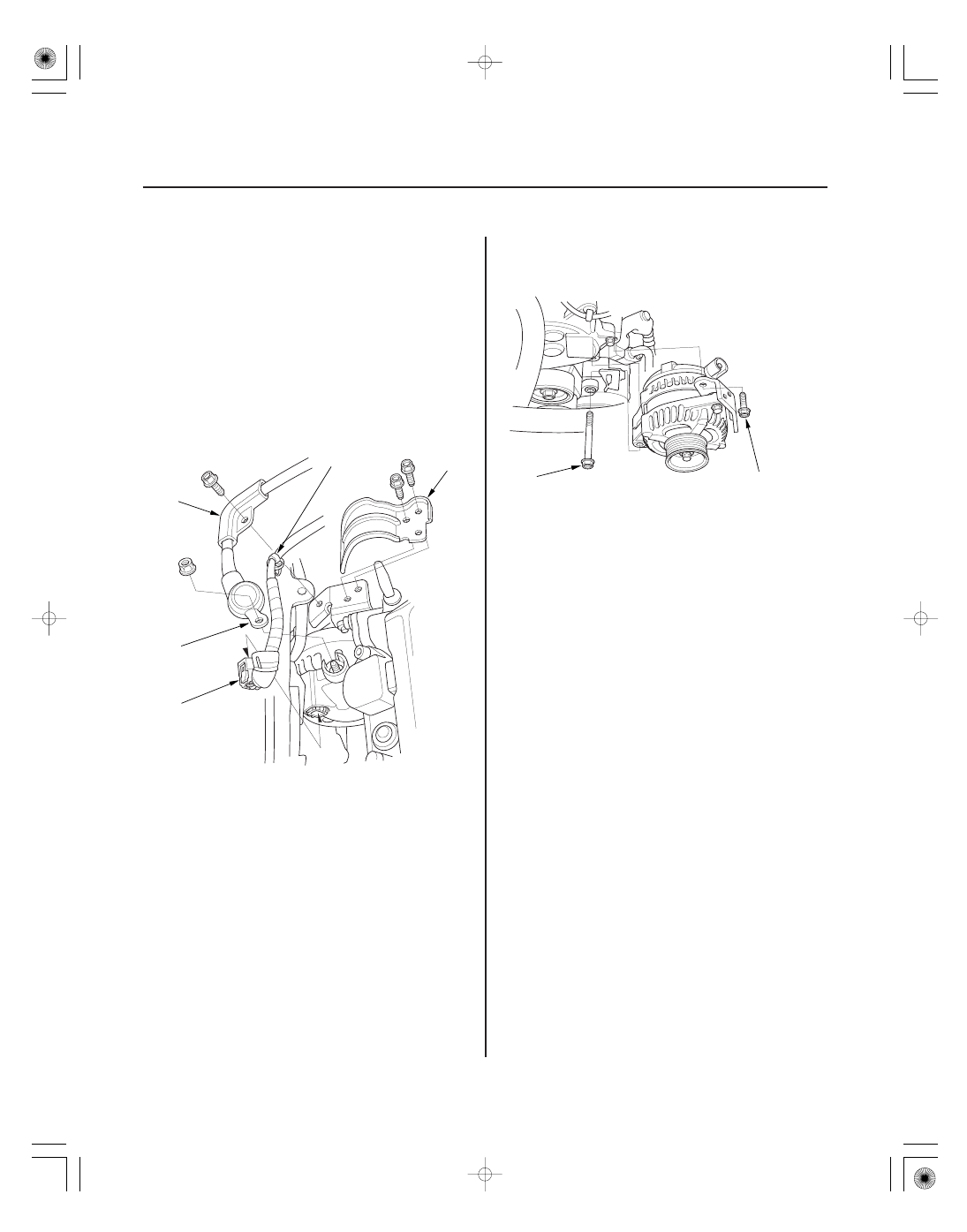

Removal

4-34

Charging System

Alternator Removal and Installation

A

B

C

D

E

A

B

1. Make sure you have anti-theft codes for the audio

system and the navigation system (if equipped).

2. Disconnect the negative cable from the battery.

3. Remove the engine manifold cover (see step 1 on

page 4-19).

4. Remove the drive belt (see page 4-31).

5. Remove the harness clamp (A) and harness clamp

bracket (B), then remove the harness holder (C).

6. Disconnect the alternator connector (D) and the

BLK wire (E) from the alternator.

7. Remove the mounting bolt (A) and alternator

bracket mounting bolt (B), then remove the
alternator.

０１

０４

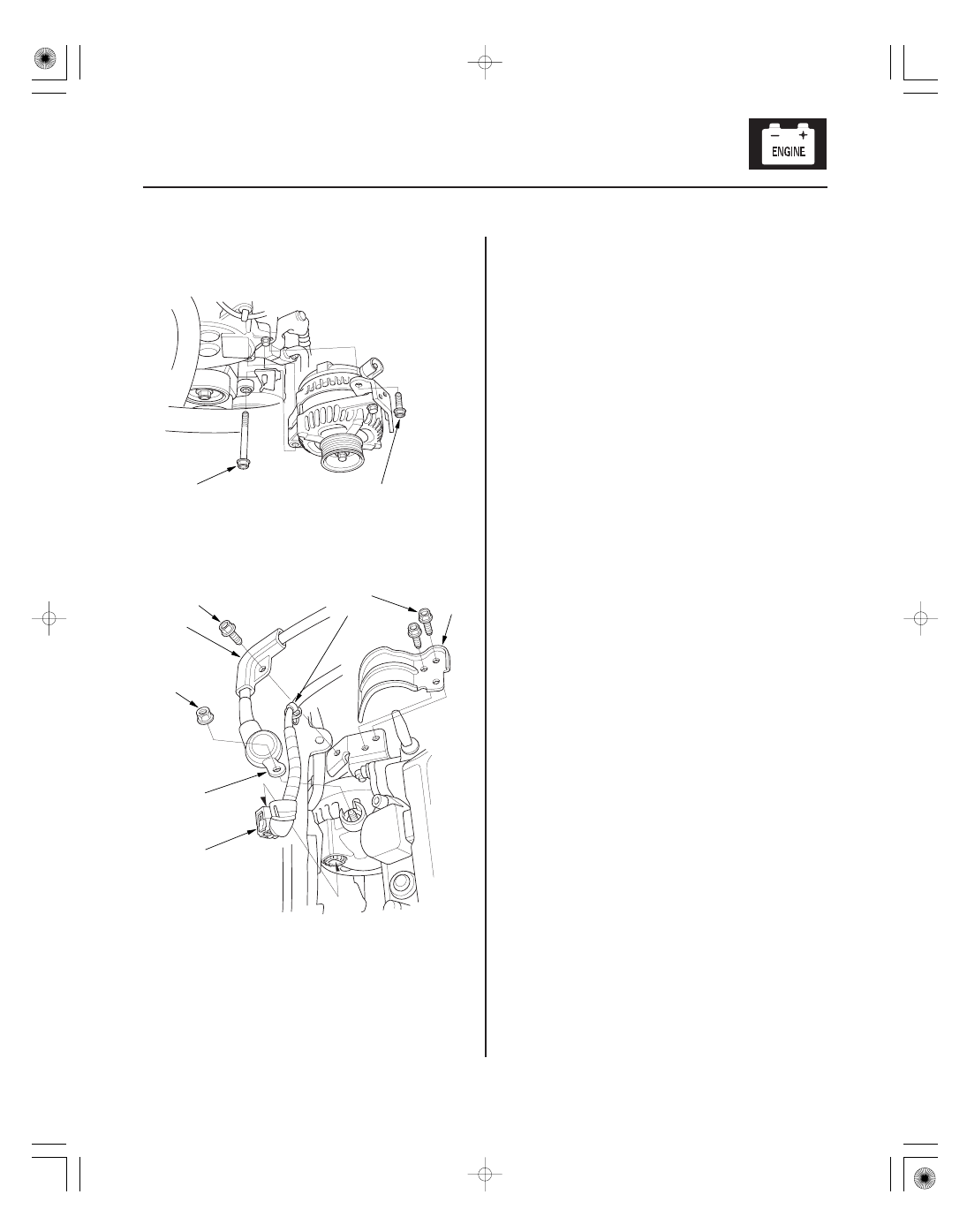

Installation

4-35

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

10 x 1.25 mm
45 N·m
(4.5 kgf·m, 33 lbf·ft)

8 x 1.25 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

E

D

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

C

B

A

1. Install the alternator.

2. Connect the alternator connector (A) and the BLK

wire (B) to the alternator.

3. Install the harness holder (C), then install the

harness clamp bracket (D) and harness clamp (E).

4. Install the drive belt (see page 4-31).

5. Install the engine cover (see step 1 on page 4-19).

6. Connect the negative cable.

7. Enter the anti-theft codes for the audio system and

navigation system (if equipped).

8. Do the power window control unit reset procedure

(see page 22-209).

9. Set the clock (on vehicles without navigation).

０１

ＳＪＣ８Ａ００Ａ１４１０００１２９０１ＬＡＡＴ００

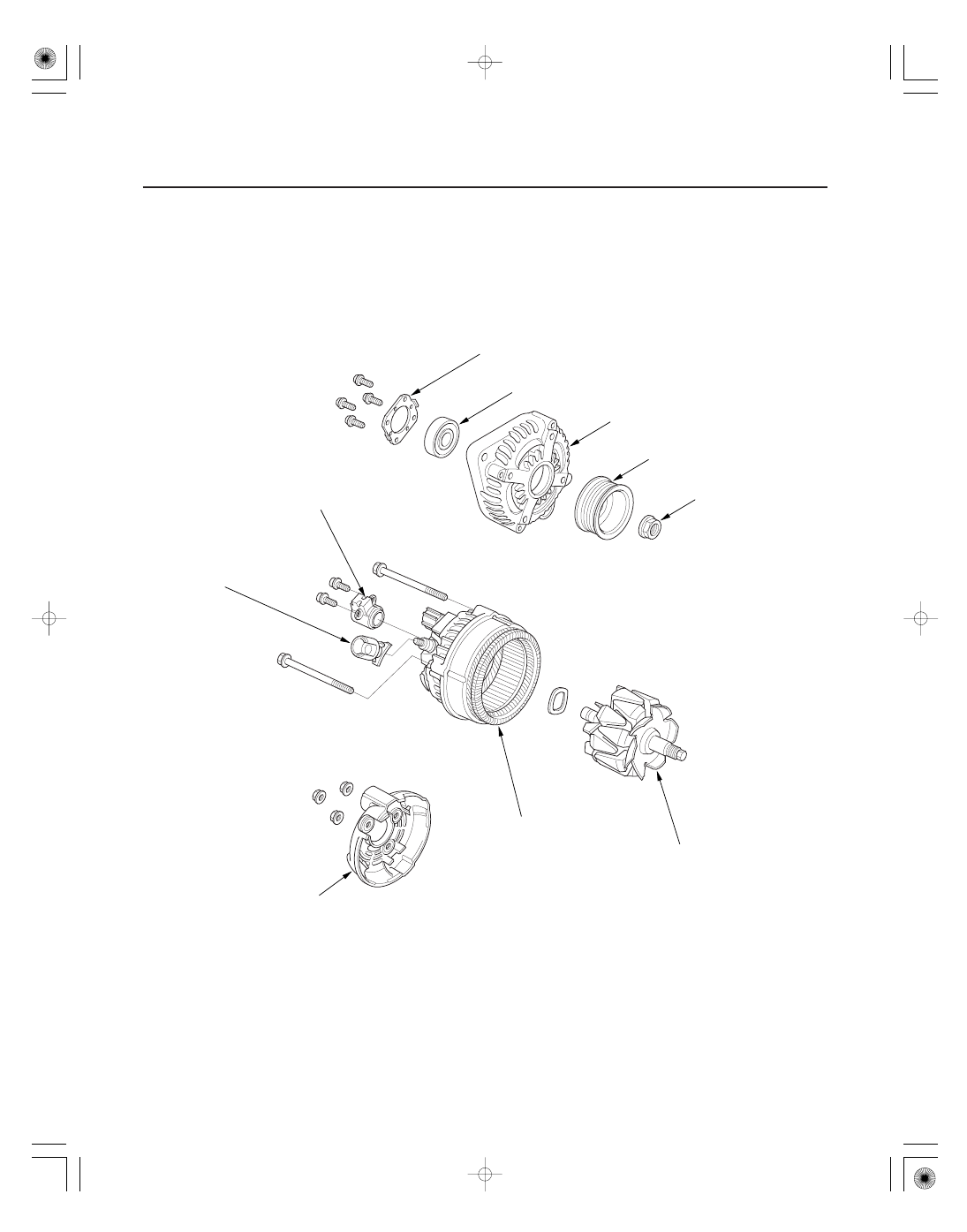

Exploded View

4-36

Charging System

Alternator Overhaul

ROTOR

BEARING RETAINER

FRONT BEARING

DRIVE-END HOUSING

PULLEY

PULLEY LOCKNUT

REAR HOUSING ASSEMBLY

BRUSH HOLDER
ASSEMBLY

END COVER

TERMINAL INSULATOR
