Honda Odyssey 2004. Manual - part 605

−

−

−

−

０４

０５

０６

YES

NO

YES

NO

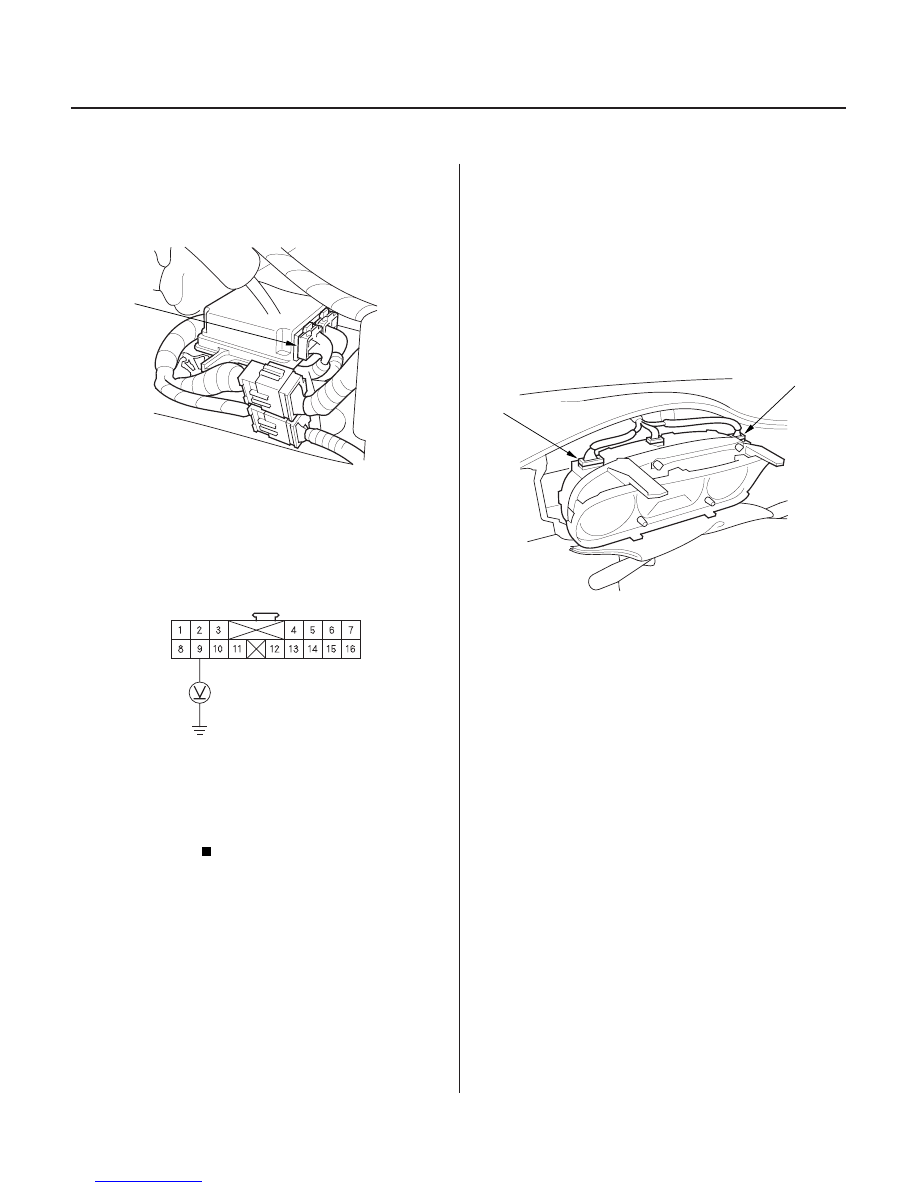

23-362

SRS

Symptom Troubleshooting (cont’d)

A

GAUGE ASSEMBLY CONNECTOR C (16P)

BLU

B

C

5. Turn the ignition switch OFF.

6. Disconnect SRS unit connector A (18P) from the

SRS unit .

7. Connect a voltmeter between the No. 9 terminal of

gauge assembly connector C (16P) and body
ground. Turn the ignition switch ON (II), and
measure voltage. There should be 0.5 V or less.

Faulty SRS unit; replace the SRS unit (see

page 23-384).

Go to step 12.

8. Turn the ignition switch OFF. Check the No. 9 (10A)

fuse in the under-dash fuse/relay box.

Go to step 11.

Go to step 9.

9. Remove the gauge assembly (see page 22-100).

Disconnect gauge assembly connector B (22P) and
C (16P) from the gauge assembly.

Wire side of female terminals

Is the voltage as specif ied?

Is the f use blown?

03/07/29 10:42:39 61S0X050_230_0362

−

−

−

−

０７

＊０１

YES

NO

YES

NO

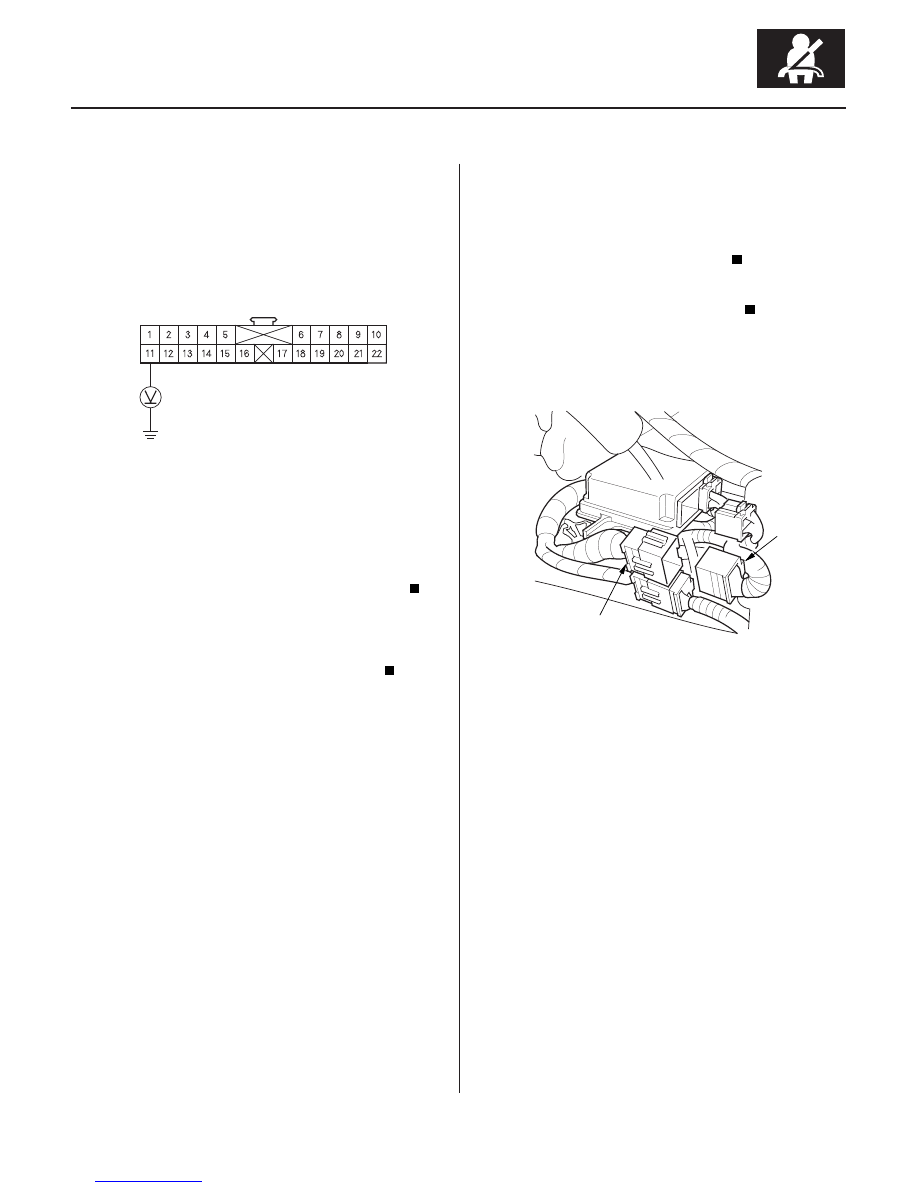

23-363

GAUGE ASSEMBLY CONNECTOR B (22P)

YEL

C851

A

10. Connect a voltmeter between the No. 11 terminal of

gauge assembly connector B (22P) and body
ground. Turn the ignition switch ON (II), and
measure the voltage. There should be battery
voltage.

Faulty SRS indicator circuit in the gauge

assembly or poor contact at gauge assembly
connector B (22P) and the gauge assembly; if the
connection is OK, replace the gauge assembly.

Open in the under-dash fuse/relay box No. 9

(10A) fuse line, or open in the YEL wire of the
dashboard wire harness. If the under-dash fuse/
relay box is OK, replace the faulty harness.

11. Replace the No. 9 (10A) fuse, and check to see if the

SRS indicator comes on.

The system is OK at this time.

Repair the short to ground in the under-dash

fuse/relay box No. 9 (10A) fuse circuit.

12. Turn the ignition switch OFF.

13. Disconnect the SRS floor harness 28P connector (A)

from the SRS main harness connector C851.

(cont’d)

Wire side of female terminals

Is ther e batter y voltage?

Does the SRS indicator come on?

03/07/29 10:42:39 61S0X050_230_0363

−

−

０９

YES

NO

23-364

SRS

Symptom Troubleshooting (cont’d)

GAUGE ASSEMBLY CONNECTOR C (16P)

BLU

14. Turn the ignition switch ON (II).

15. Connect a voltmeter between the No. 9 terminal of

gauge assembly connector C (16P) and body
ground. Turn the ignition switch ON (II), and
measure the voltage. There should be 0.5 V or less.

Short to power in the SRS floor harness;

replace the SRS floor harness.

Short to power in the BLU wire of dashboard

wire harness A or in the SRS main harness; replace
the faulty harness.

Wire side of female terminals

Is the voltage as specif ied?

03/07/29 10:42:39 61S0X050_230_0364

−

−

−

１０

１１

１２

Ｓ０Ｘ４ＡＺＢＨ４６４０００５６６０２ＦＡＡＴ０１

’03-04 Models

SRS indicator stays on when in ‘‘SCS’’ menu
method

YES

NO

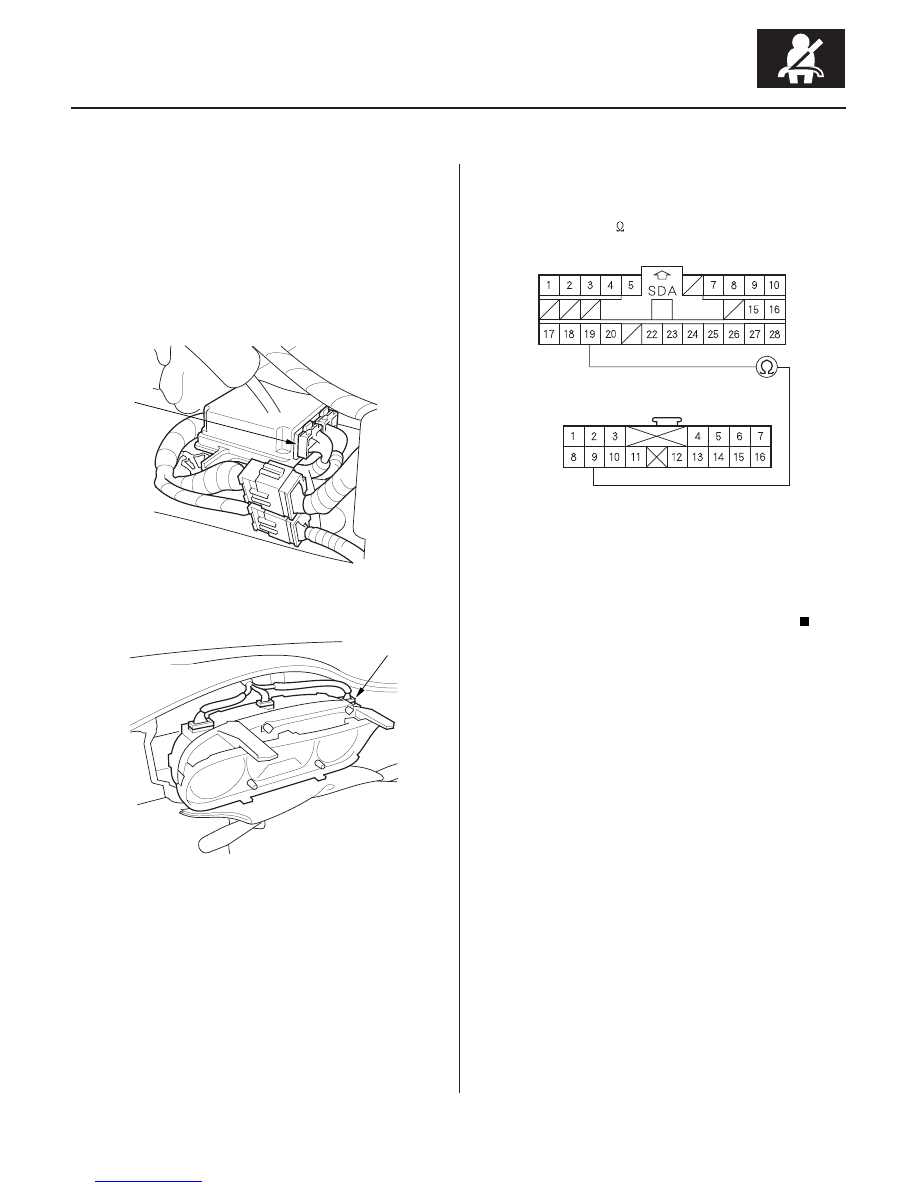

23-365

A

C

SRS UNIT CONNECTOR A (28P)

BLU

BLU

GAUGE ASSEMBLY CONNECTOR C (16P)

1. Disconnect the battery negative cable, and wait for

3 minutes.

2. Disconnect SRS unit connector A (28P) from the

SRS unit.

3. Remove the gauge assembly (see page 22-100).

Disconnect gauge assembly connector C (16P) from
the gauge assembly.

4. Check resistance between the No. 9 terminal of

gauge assembly connector C (16P) and the No. 19
terminal of SRS unit connector A (28P). There
should be 0

1.0

.

Faulty SRS indicator circuit in the gauge

assembly or poor contact at gauge assembly
connector C (16P); check the connection. If the
connection is OK, replace the gauge assembly.

Go to step 5.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:42:40 61S0X050_230_0365
