21-128

Rear Heater-A/C

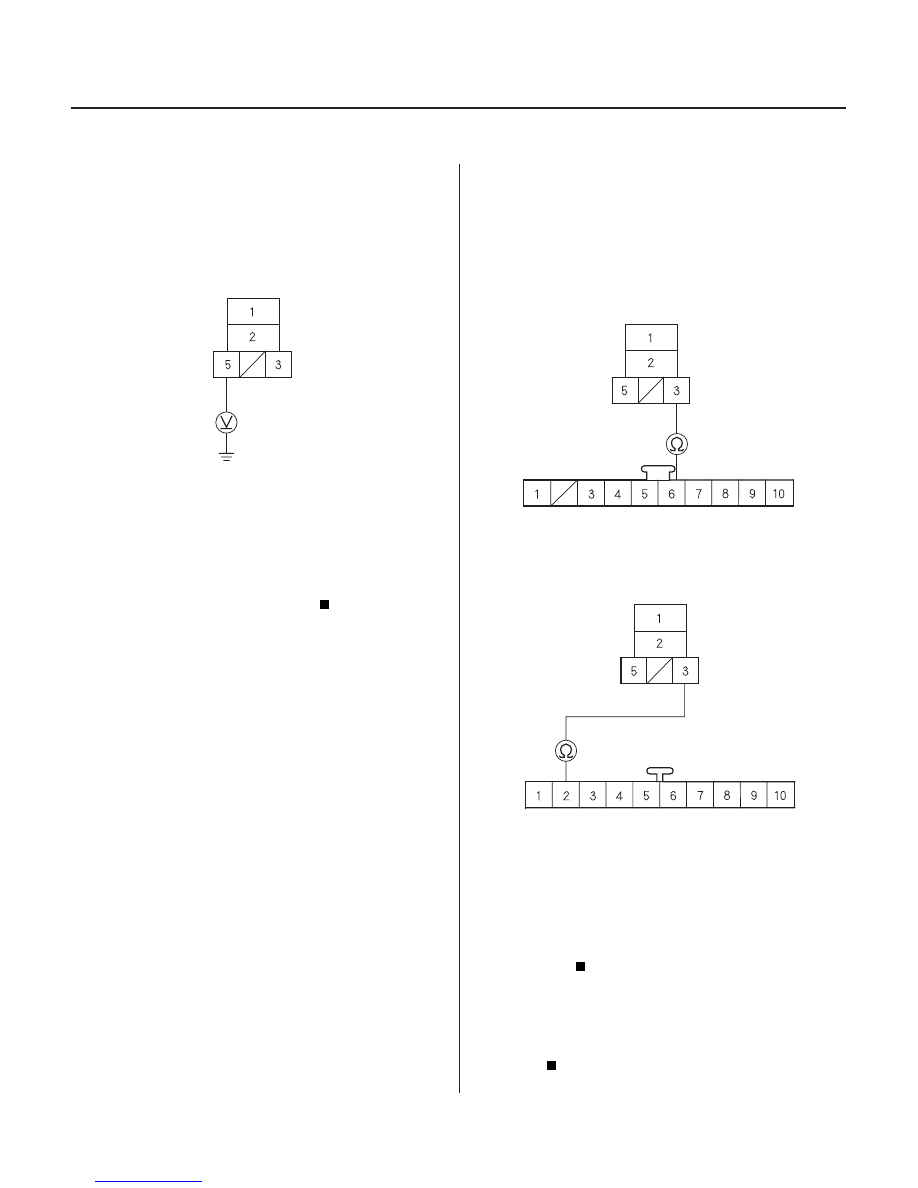

Rear Blower Motor Low Speed Circuit Troubleshooting (cont’d)

REAR BLOWER MOTOR LOW RELAY 5P SOCKET

BLK/YEL

REAR HEATER-A/C MAIN SWITCH 10P CONNECTOR

REAR BLOWER MOTOR LOW RELAY 5P SOCKET

WHT/RED

WHT/RED

REAR HEATER-A/C PASSENGER’S CONTROL PANEL
10P CONNECTOR

REAR BLOWER MOTOR LOW RELAY 5P SOCKET

WHT/RED

WHT/RED

7. Turn the ignition switch ON (II).

8. Measure the voltage between the No. 5 terminal of

the rear blower motor low relay 5P socket and body
ground.

Go to step 9.

Repair open in the wire between the No. 3

fuse in the driver’s under-dash fuse/relay box and
the rear blower motor low relay.

9. Turn the ignition switch OFF.

10. Disconnect the rear heater-A/C main switch 10P

connector and the rear heater-A/C passenger’s
control panel 10P connector.

11. Check for continuity between the No. 3 terminal of

the rear blower motor low relay 5P socket and the
No. 6 terminal of the rear heater-A/C main switch
10P connector, and between the No. 3 terminal of
the rear blower motor low relay 5P socket and the
No. 2 terminal of the rear heater-A/C passenger’s
control panel 10P connector.

Test the rear heater-A/C main switch (see

page 21-140) and the rear heater-A/C passenger’s
control panel (see page 21-141). Replace the switch
as needed.

Repair open in the wire between the rear

blower motor low relay and the rear heater-A/C
main switch, or between the rear blower motor low
relay and the rear heater-A/C passenger’s control
panel.

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

03/07/29 10:14:12 61S0X050_210_0129

−

−

−

−

−

−

−

−

＊０１

０１

０２

Ｓ０Ｘ４Ａ１２Ｇ４４２０００１４６４９ＦＡＡＴ００

YES

NO

YES

NO

YES

NO

YES

NO

21-129

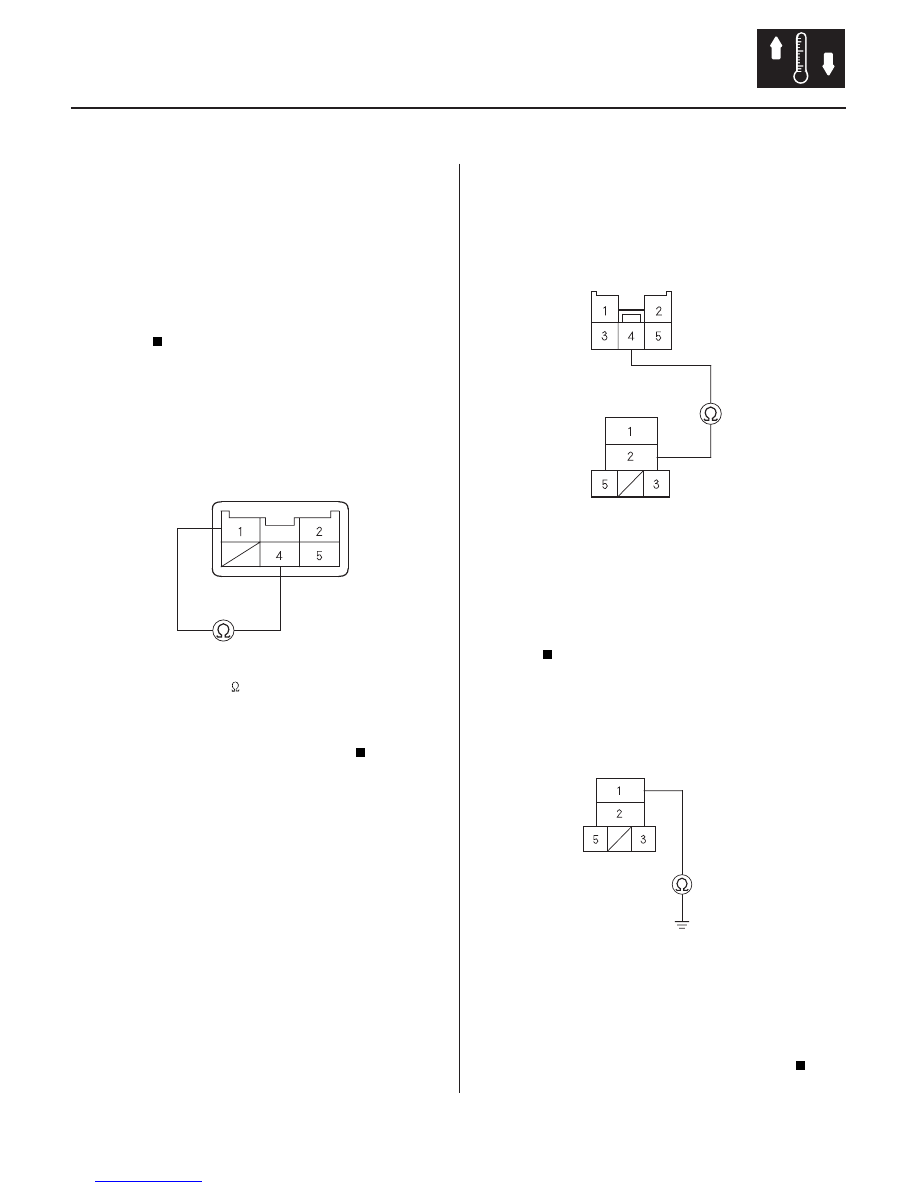

Rear Blower Motor Middle Speed Circuit Troubleshooting

REAR BLOWER RESISTOR

REAR BLOWER MOTOR MIDDLE RELAY 5P SOCKET

GRN/WHT

GRN/WHT

REAR BLOWER RESISTOR 5P CONNECTOR

REAR BLOWER MOTOR MIDDLE RELAY 5P SOCKET

BLK

1. Remove the rear blower unit (see page 21-142).

2. Remove the rear blower motor middle relay, and

test it (see page 22-88).

Go to step 3.

Replace the rear blower motor middle

relay.

3. Disconnect the rear blower resistor.

4. Measure the resistance between the No. 1 and

No. 4 terminals of the rear blower resistor.

Go to step 5.

Replace the rear blower resistor.

5. Check for continuity between the No. 4 terminal of

the rear blower resistor 5P connector and the No. 2
terminal of the rear blower motor middle relay 5P
socket.

Go to step 6.

Repair open in the wire between the rear

blower resistor and the rear blower motor middle
relay.

6. Check for continuity between the No. 1 terminal of

the rear blower motor middle relay 5P socket and
body ground.

Go to step 7.

Check for an open in the wire between the

rear blower motor middle relay and body ground. If
the wire is OK, check for poor ground at G582.

(cont’d)

Wire side of female terminals

Is the r elay OK ?

Is ther e about 1.4

?

Is ther e continuity?

Is ther e continuity?

03/07/29 10:14:13 61S0X050_210_0130

−

−

−

−

０３

０４

０５

YES

NO

YES

NO

21-130

Rear Heater-A/C

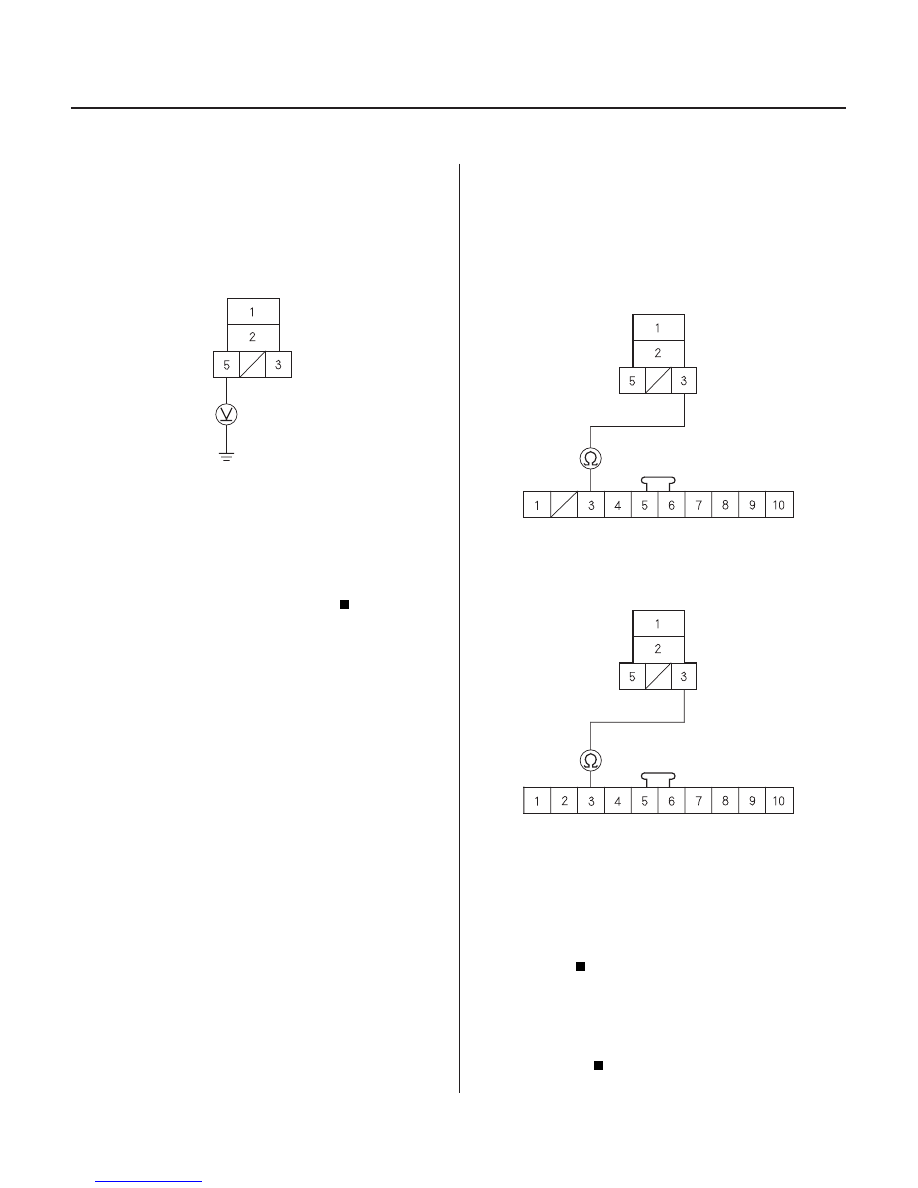

Rear Blower Motor Middle Speed Circuit Troubleshooting (cont’d)

REAR BLOWER MOTOR MIDDLE RELAY 5P SOCKET

BLK/YEL

REAR HEATER-A/C MAIN SWITCH
10P CONNECTOR

REAR BLOWER MOTOR MIDDLE RELAY 5P SOCKET

RED/BLU

RED/
BLU

REAR HEATER-A/C PASSENGER’S
CONTROL PANEL 10P CONNECTOR

REAR BLOWER MOTOR MIDDLE RELAY 5P SOCKET

RED/BLU

RED/
BLU

7. Turn the ignition switch ON (II).

8. Measure the voltage between the No. 5 terminal of

the rear blower motor middle relay 5P socket and
body ground.

Go to step 9.

Repair open in the wire between the No. 3

fuse in the driver’s under-dash fuse/relay box and
the rear blower motor middle relay.

9. Turn the ignition switch OFF.

10. Disconnect the rear heater-A/C main switch 10P

connector and the rear heater-A/C passenger’s
control panel 10P connector.

11. Check for continuity between the No. 3 terminal of

the rear blower motor middle relay 5P socket and
the No. 3 terminal of the rear heater-A/C main
switch 10P connector, and between the No. 3
terminal of the rear blower motor middle relay 5P
socket and the No. 3 terminal of the rear heater-A/C
passenger’s control panel 10P connector.

Test the rear heater-A/C main switch (see

page 21-140) and the rear heater-A/C passenger’s
control panel (see page 21-141). Replace the switch
as needed.

Repair open in the wire between the rear

blower motor middle relay and the rear heater-A/C
main switch, or between the rear blower motor
middle relay and the rear heater-A/C passenger’s
control panel.

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

03/07/29 10:14:14 61S0X050_210_0131

−

−

−

−

−

−

−

−

＊０３

０２

０１

Ｓ０Ｘ４Ａ１２Ｇ４４２０００１４６４４ＦＡＡＴ００

YES

NO

YES

NO

YES

NO

YES

NO

21-131

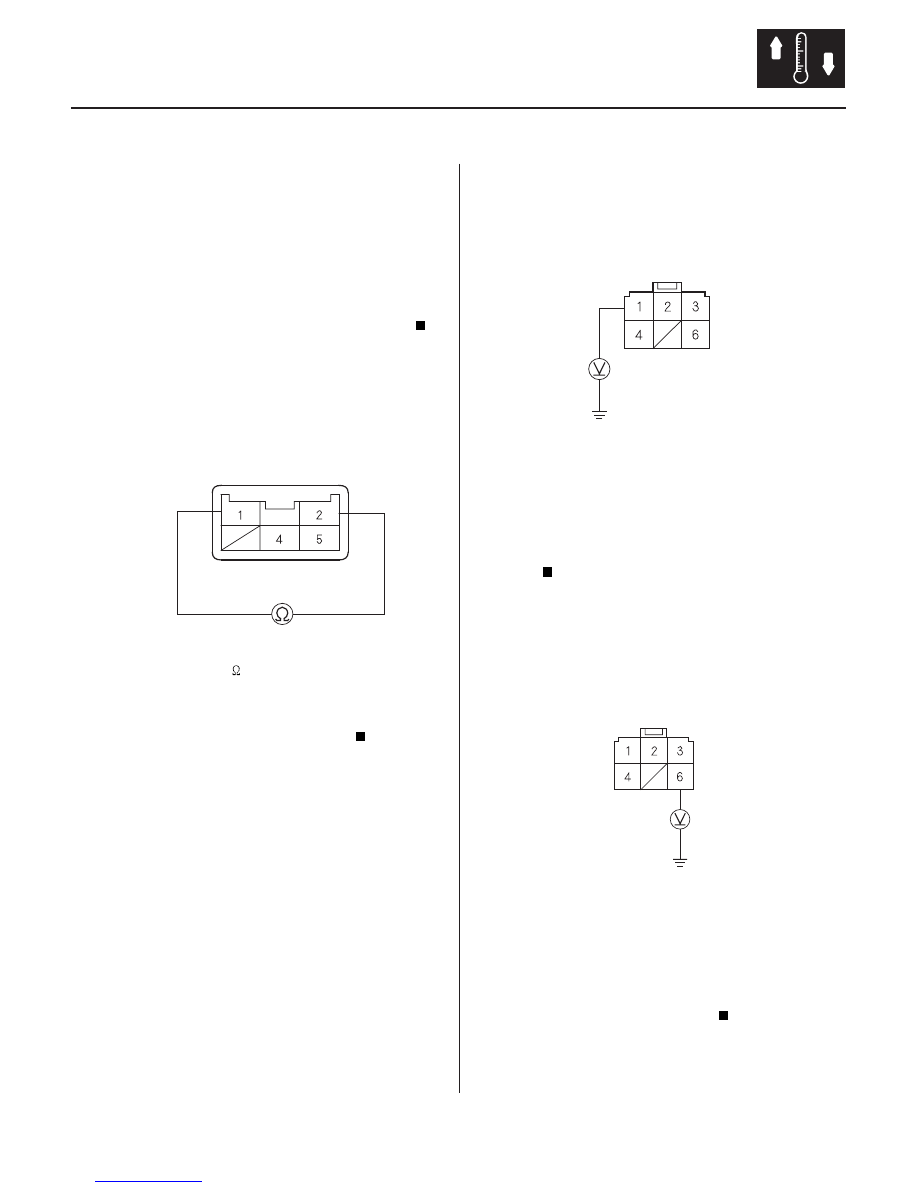

Rear Blower Motor High Speed Circuit Troubleshooting - Hot and/or Cold

REAR BLOWER RESISTOR

BLU/YEL

REAR BLOWER MOTOR MAIN RELAY
6P CONNECTOR

REAR BLOWER MOTOR MAIN RELAY
6P CONNECTOR

BLK/YEL

1. Remove the rear blower unit (see page 21-142).

2. Remove the rear blower motor main relay, and test

it (see page 22-88).

Go to step 3.

Replace the rear blower motor main relay.

3. Disconnect the rear blower resistor.

4. Measure the resistance between the No. 1 and

No. 2 terminals of the rear blower resistor.

Go to step 5.

Replace the rear blower resistor.

5. Measure the voltage between the No. 1 terminal of

the rear blower motor main relay 6P connector and
body ground.

Go to step 6.

Repair open in the wire between the rear

blower motor and the rear blower motor main
relay.

6. Turn the ignition switch ON (II).

7. Measure the voltage between the No. 6 terminal of

the rear blower motor main relay 6P connector and
body ground.

Go to step 8.

Repair open in the wire between the No. 3

fuse in the driver’s under-dash fuse/relay box and
the rear blower motor main relay.

8. Turn the ignition switch OFF.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Is the r elay OK ?

Is ther e about 0.6

?

Is ther e batter y voltage?

Is ther e batter y voltage?
