5-10

Engine Assembly

Engine Removal (cont’d)

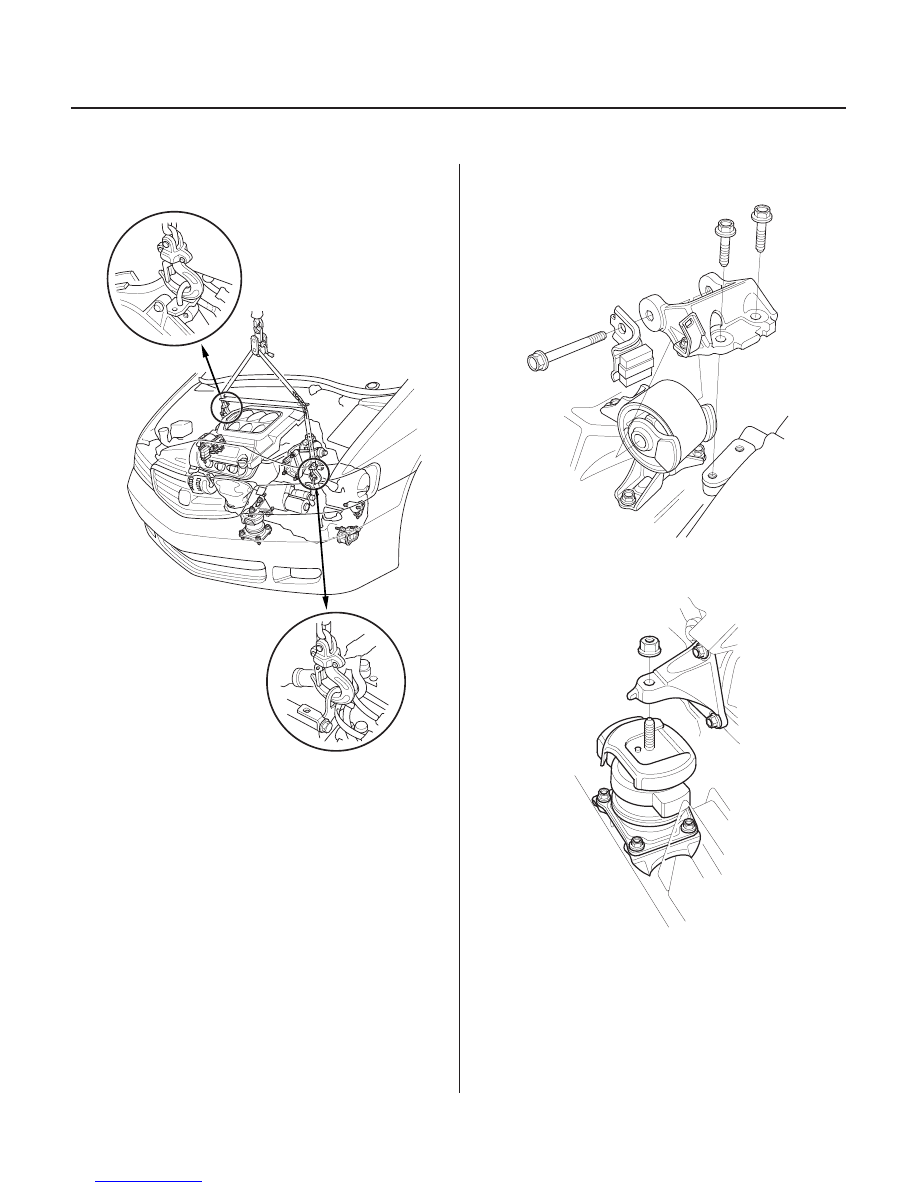

48. Attach the chain hoist to the engine as shown.

49. Remove the side engine mount bracket.

50. Remove the front mount bracket support nut.

03/07/29 09:09:16 61S0X050_050_0010

３０

３１

３２

＊０５

5-11

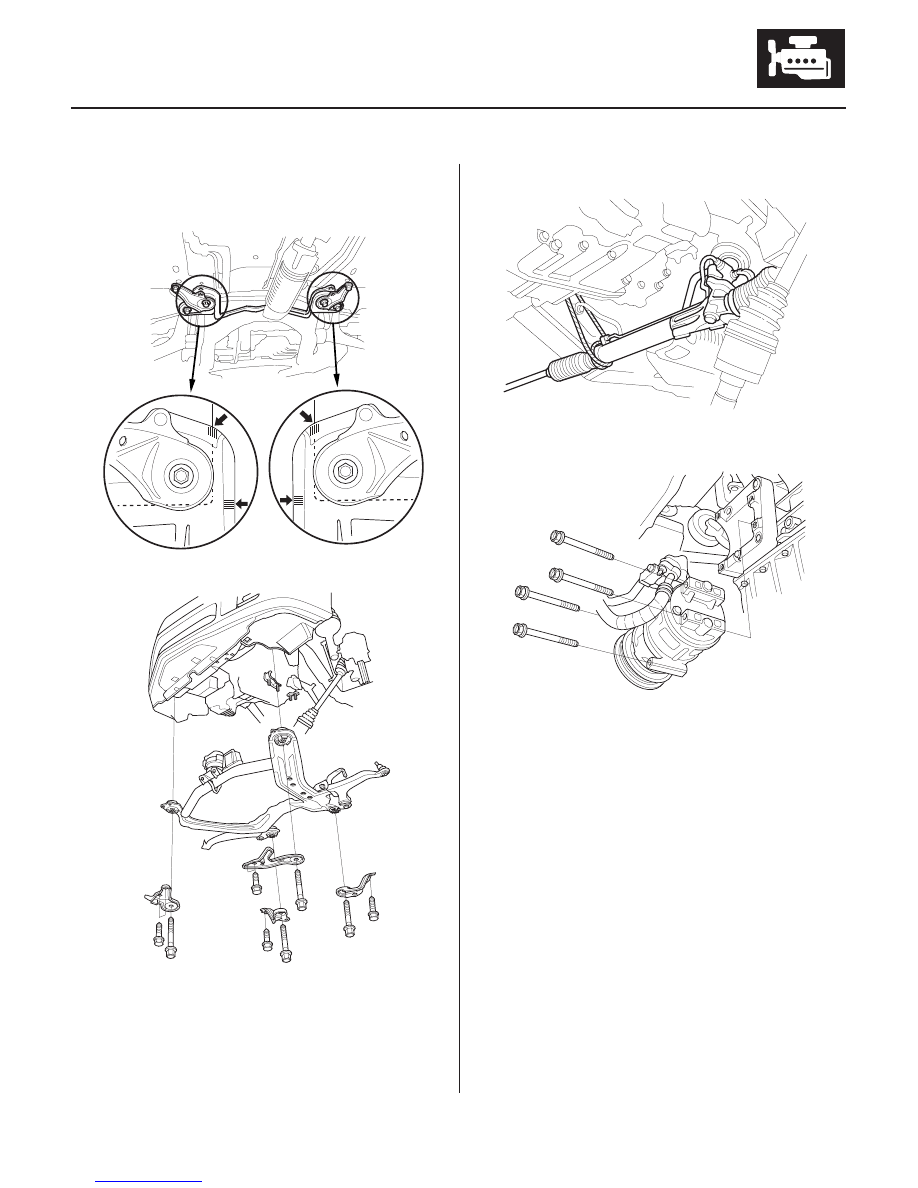

51. Raise the hoist to full height.

52. Draw alignment marks on the front subframe.

53. Remove the front subframe.

54. Hang the steering gearbox with a rope to the frame.

55. Remove the A/C compressor without disconnecting

the A/C hoses.

56. Check that the engine/transmission is completely

free of vacuum hoses, fuel and coolant hoses, and
electrical wiring.

57. Slowly lower the engine about 150 mm (6 in.).

Check once again that all hoses and wires are
disconnected from the engine/transmission.

58. Lower the engine/transmission assembly all the

way. Remove the chain hoist from the engine.

59. Remove the engine/transmission assembly from

under the vehicle.

03/07/29 09:09:17 61S0X050_050_0011

０１

Ｓ０Ｘ４Ａ００Ａ１８２２３８０００００ＫＣＡＴ００

5-12

Engine Assembly

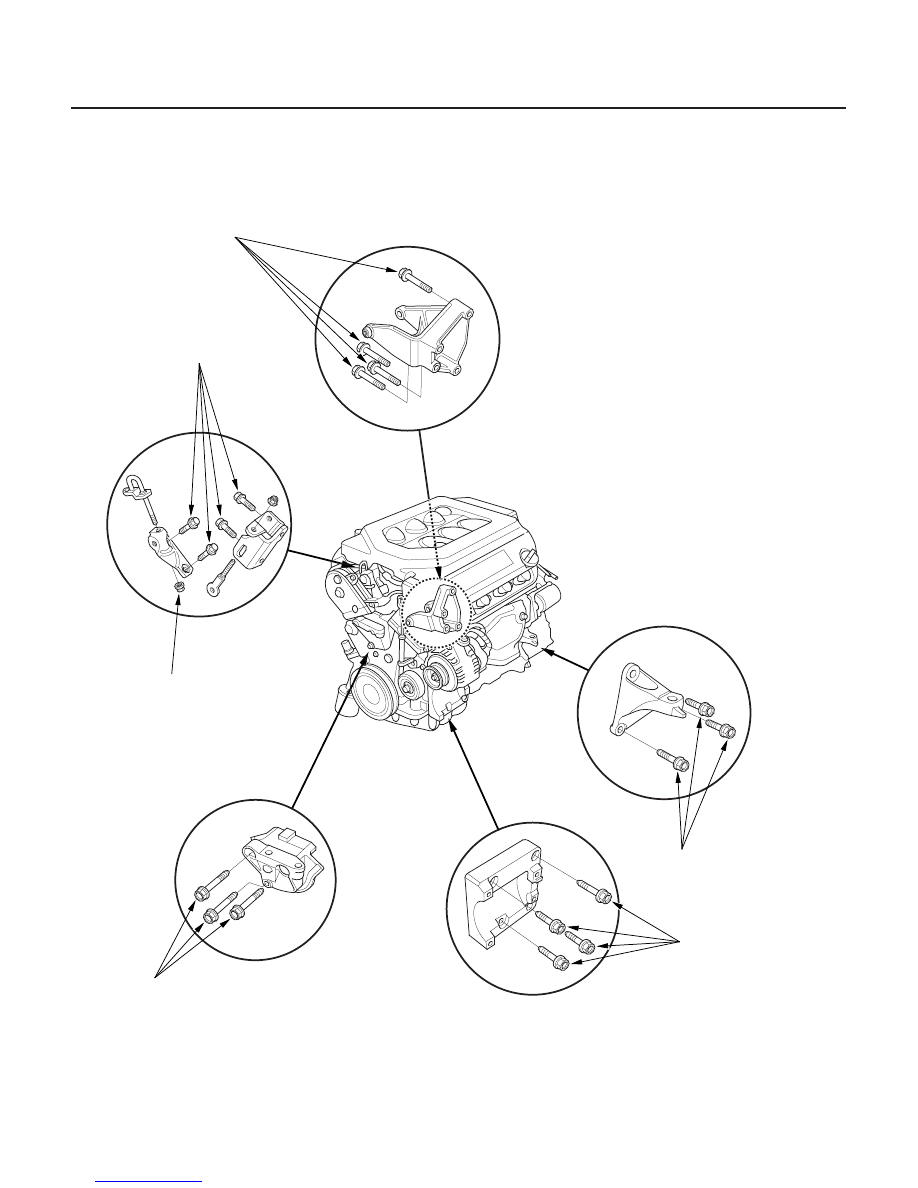

Engine Installation

ENGINE MOUNT
BRACKET

10 x 1.25 mm
44 N·m (4.5 kgf·m,
33 lbf·ft)

8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

P/S PUMP
BRACKET

FRONT MOUNT
BRACKET

10 x 1.25 mm
38 N·m (3.9 kgf·m,
28 lbf·ft)

A/C COMPRESSOR
BRACKET

10 x 1.25 mm
44 N·m (4.5 kgf·m,
33 lbf·ft)

10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

REAR MOUNT
BRACKET

1. Install the accessory brackets. Tighten their bolts and nuts to the specified torques.

03/07/29 09:09:18 61S0X050_050_0012

＊０１

０３

０４

5-13

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m,
54 lbf·ft)

14 x 1.5 mm
103 N·m (10.5 kgf·m,
76 lbf·ft)

12 x 1.25 mm
117 N·m
(11.9 kgf·m,
86 lbf·ft)

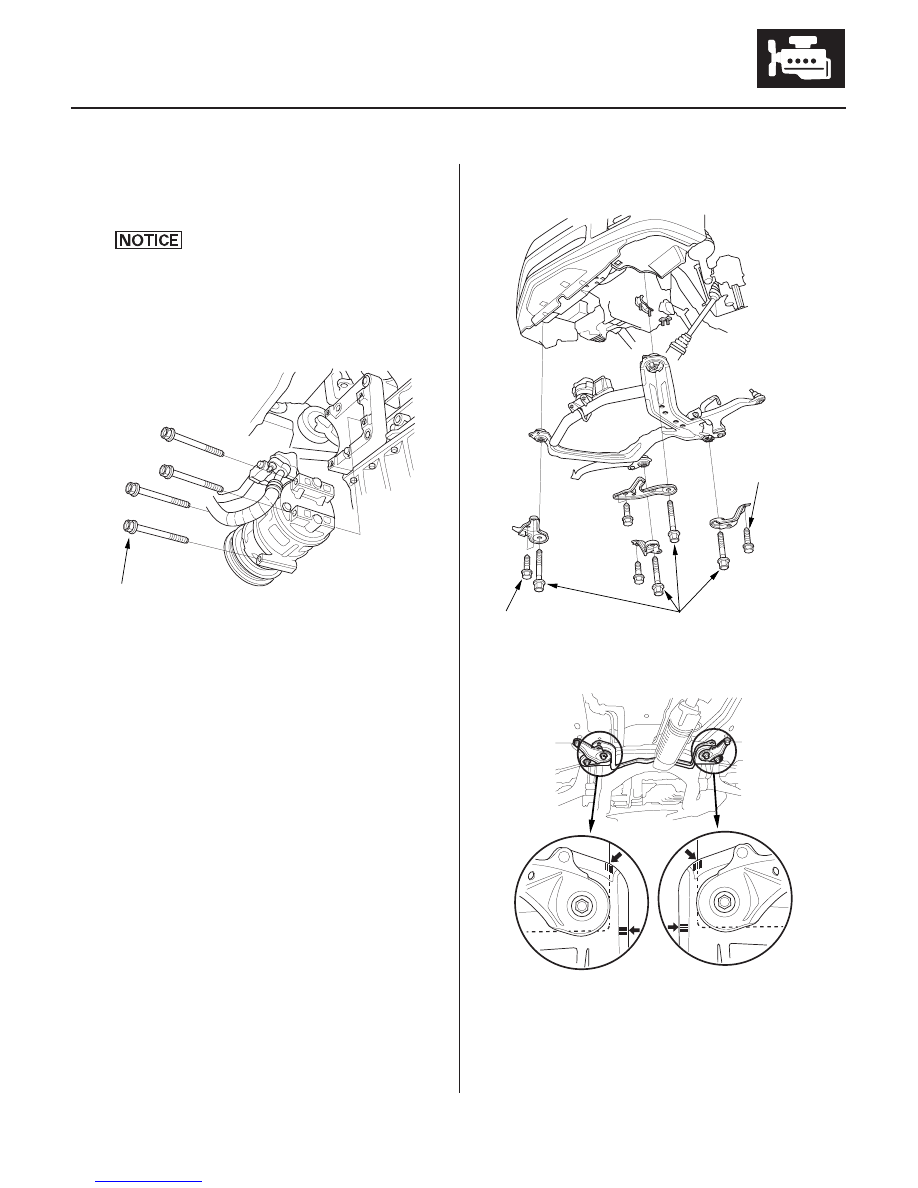

2. Position the engine/transmission assembly under

the vehicle. Attach the chain hoist to the engine,
then lift the engine into position in the vehicle.

Reinstall the mounting bolts/nuts in the
sequence given. Failure to follow this
sequence may cause excessive noise and
vibration, and reduce bushing life.

3. Install the A/C compressor.

4. Install the front subframe. Align the reference

marks on the front subframe, then tighten the bolts.

(cont’d)

Replace.
