flange bolts in a crisscross pattern in several steps (see step 15 ).

Specified Torque

8x1.25 mm

27 N.m (2.8 kgf.m, 20 lbf.ft)

4. Use the 40 mm I.D. driver (A) to bottom the differential assembly in the clutch

housing.

Fig. 168: Installing Differential Assembly In Clutch Housing
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Measure clearance between 80 mm shim and bearing outer race in transmission

housing.

Standard: 0-0.10 mm (0-0.0039 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Fig. 169: Measuring Clearance Between Shim And Bearing Outer Race In
Transmission Housing
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. If the clearance is more than the standard, select a new 80 mm shim from the

following table. If the clearance measured in step 5 is within the standard, go to
step 9.

SHIM SPECIFICATION 80 MM

  Part Number

Thickness

A 41441-PL3-B00 1.0 mm (0.039 in.)

B 41442-PL3-B00 1.1 mm (0.043 in.)
C 41443-PL3-B00 1.2 mm (0.047 in.)

D 41444-PL3-B00 1.3 mm (0.051 in.)

E 41445-PL3-B00 1.4 mm (0.055 in.)

F 41446-PL3-B00 1.5 mm (0.059 in.)

G 41447-PL3-B00 1.6 mm (0.063 in.)
H 41448-PL3-B00 1.7 mm (0.067 in.)

J 41449-PL3-B00 1.8 mm (0.071 in.)

K 41450-PL3-B00 1.05 mm (0.041 in.)

L 41451-PL3-B00 1.15 mm (0.045 in.)

M 41452-PL3-B00 1.25 mm (0.049 in.)

N 41453-PL3-B00 1.35 mm (0.053 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































7. Remove the bolts and transmission housing.
8. Replace the thrust shim selected in step 6, then recheck the clearance.
9. Reinstall the transmission housing.

P 41454-PL3-B00 1.45 mm (0.057 in.)

Q 41455-PL3-B00 1.55 mm (0.061 in.)

R 41456-PL3-B00 1.65 mm (0.065 in.)

S 41457-PL3-B00 1.75 mm (0.069 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































2006-08 TRANSMISSION

Manual Transmission (6-Speed)(Except Hybrid) - Civic

6-SPEED MANUAL TRANSMISSION

SPECIAL TOOLS

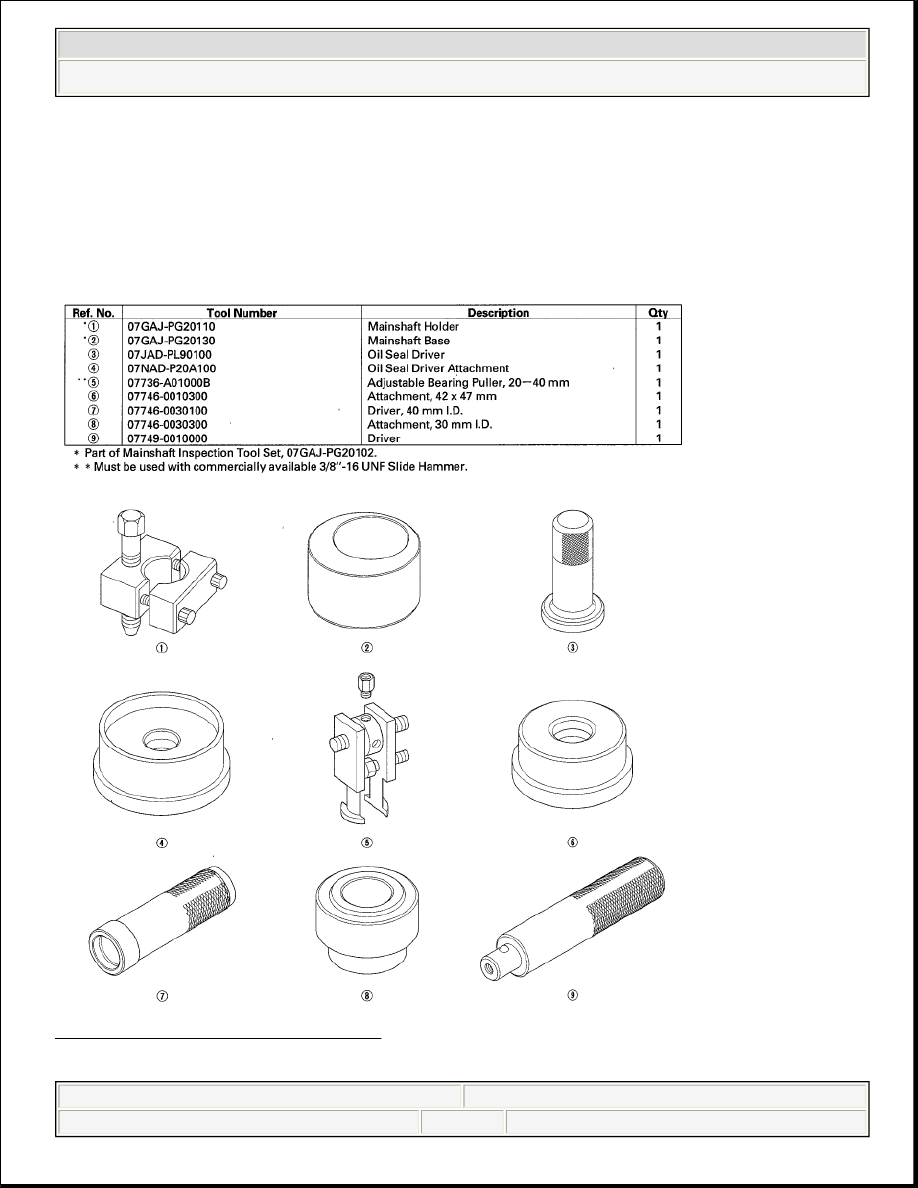

Fig. 1: Identifying Special Tools
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic





2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic
