Honda Civic. Manual - part 1120

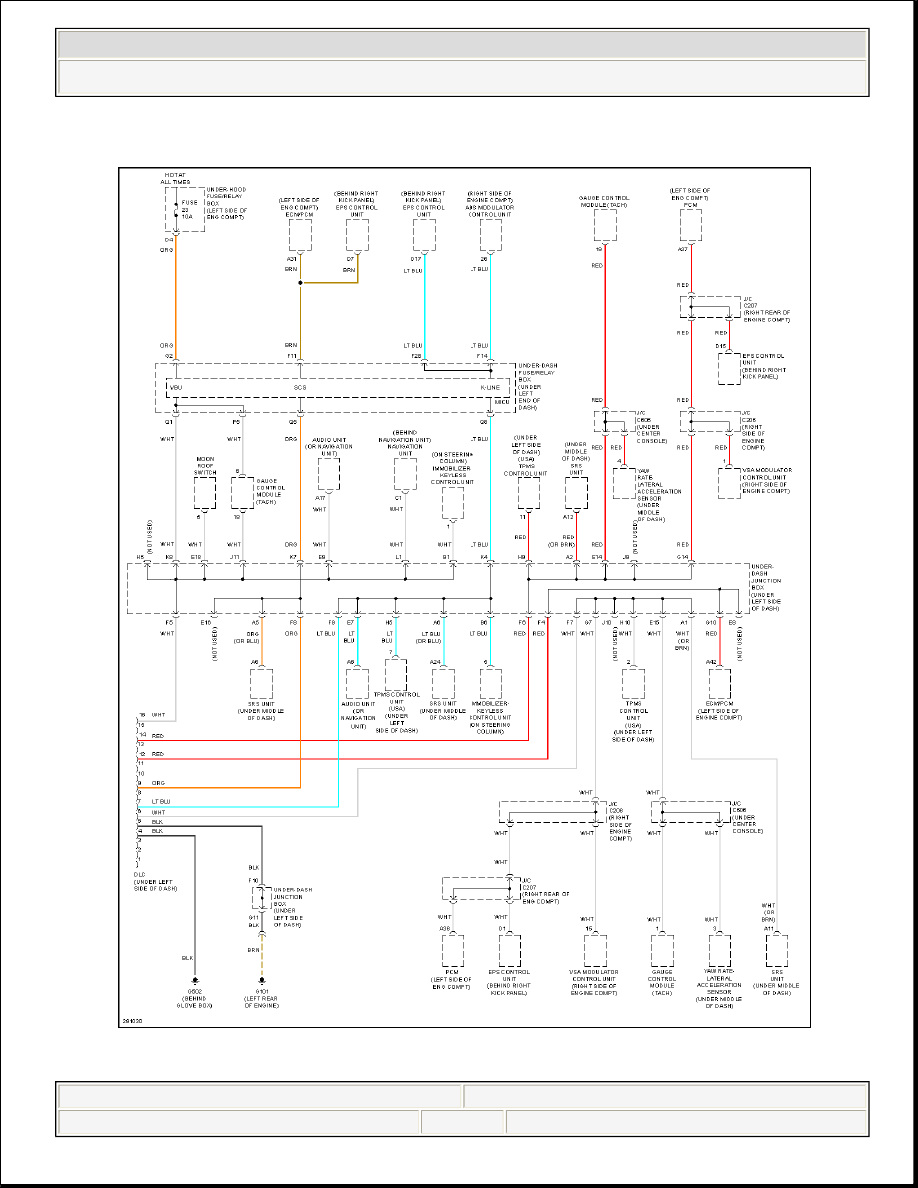

Fig. 20: Data Link Connector Circuit, Except SI



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic

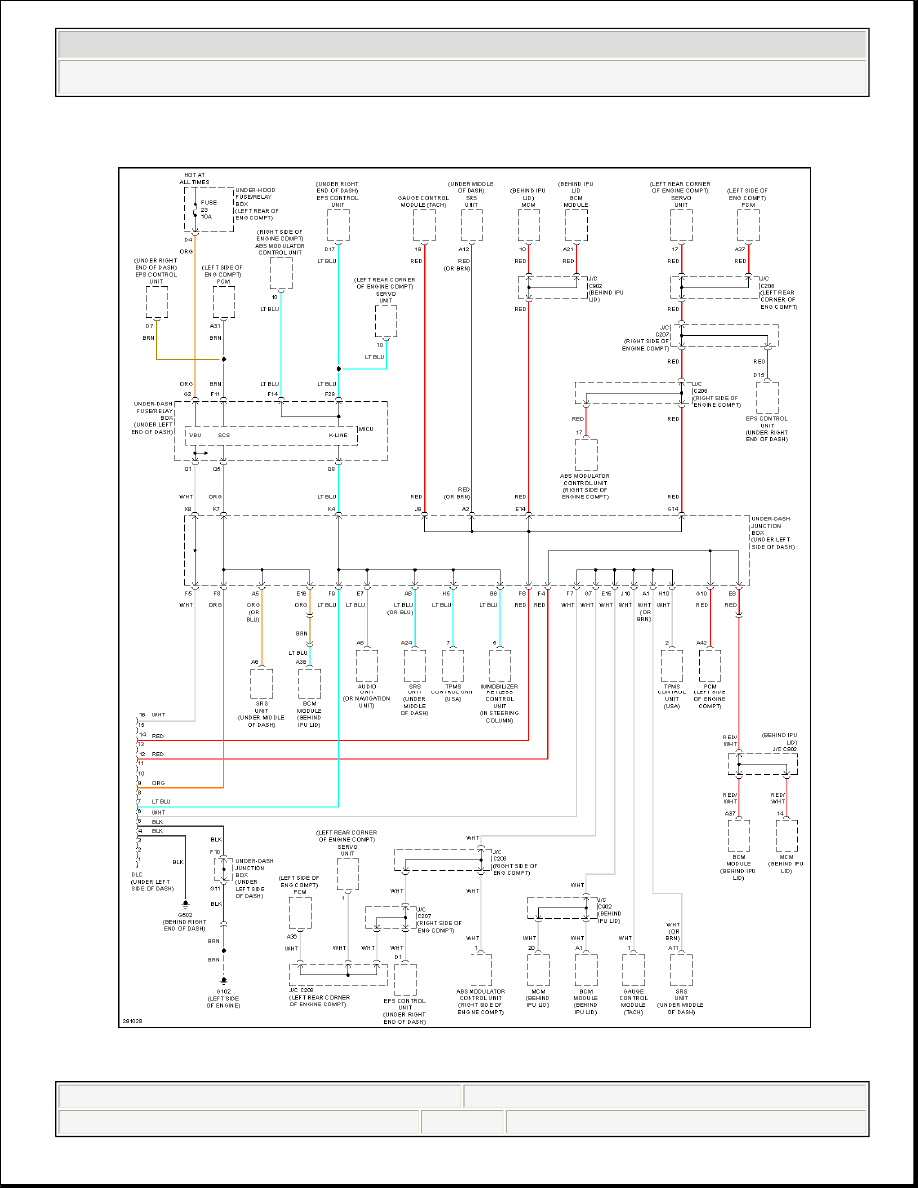

Fig. 21: Data Link Connector Circuit, Hybrid



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic
