NO -Go to step 15.

15. Check for continuity between VSA modulator-control unit 37P connector

terminals No. 1 and No. 15.

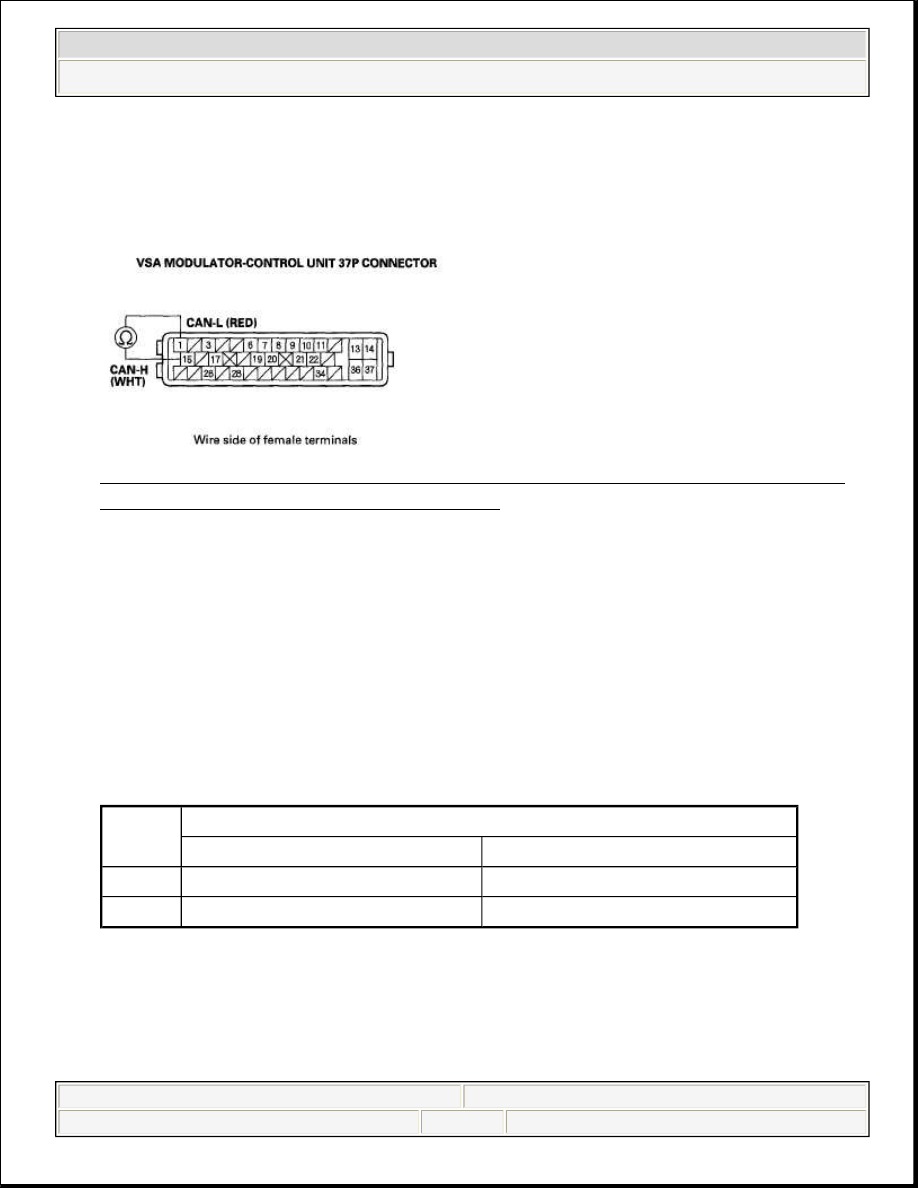

Fig. 62: Checking Continuity Between VSA Modulator-Control Unit 37P
Connector Terminals No. 1 And No. 15

Is there continuity?

YES -Repair short in the wire between VSA modulator-control unit 37P
connector terminals No. 1 (CAN-L line) and No. 15 (CAN-H line).

NO -Go to step 16.

16. Check for continuity between VSA modulator-control unit 37P connector

terminal and gauge control module (tach) 36P connector terminal (see table).

CONNECTOR TERMINAL DESCRIPTION

Sign

Connector Terminal No.

VSA Modulator-control Unit Gauge Control Module (Tach)

CAN-L

1

19

CAN-H

15

1



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































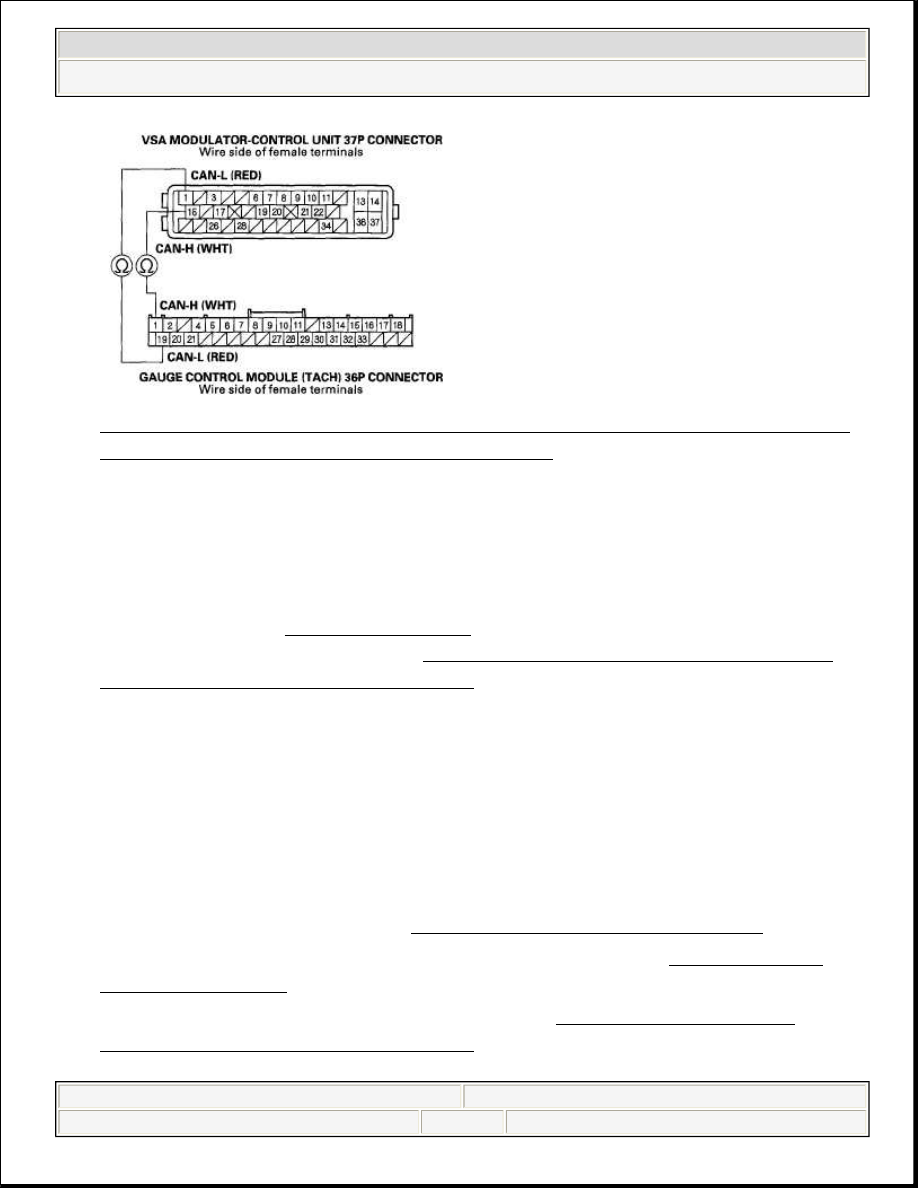

Fig. 63: Checking Continuity Between VSA Modulator-Control Unit And
Gauge Control Module Connector Terminal

Is there continuity?

YES -Check for loose terminals in the gauge control module (tach) 36P
connector. If necessary, substitute a known-good gauge control module (tach),
then go to step 1 and recheck. If it is OK, replace the original gauge control
module (tach) (see REPLACEMENT ). If DTCs are indicated, replace the
VSA modulator-control unit (see VSA MODULATOR-CONTROL UNIT
REMOVAL AND INSTALLATION ).

NO -Repair open in the wire between the gauge control module (tach) and the
VSA modulator-control unit.

STEERING ANGLE SENSOR REPLACEMENT

1. Remove the steering wheel (see STEERING WHEEL REMOVAL ).
2. Remove the steering column covers and the cable reel (see CABLE REEL

REPLACEMENT ).

3. Remove the combination switch assembly (see STEERING COLUMN

REMOVAL AND INSTALLATION ).

NOTE:

Do not damage or drop the combination switch as the
steering angle sensor is sensitive to shock and vibration.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































4. Remove the combination light switch (A) and the wiper/washer switch (B).

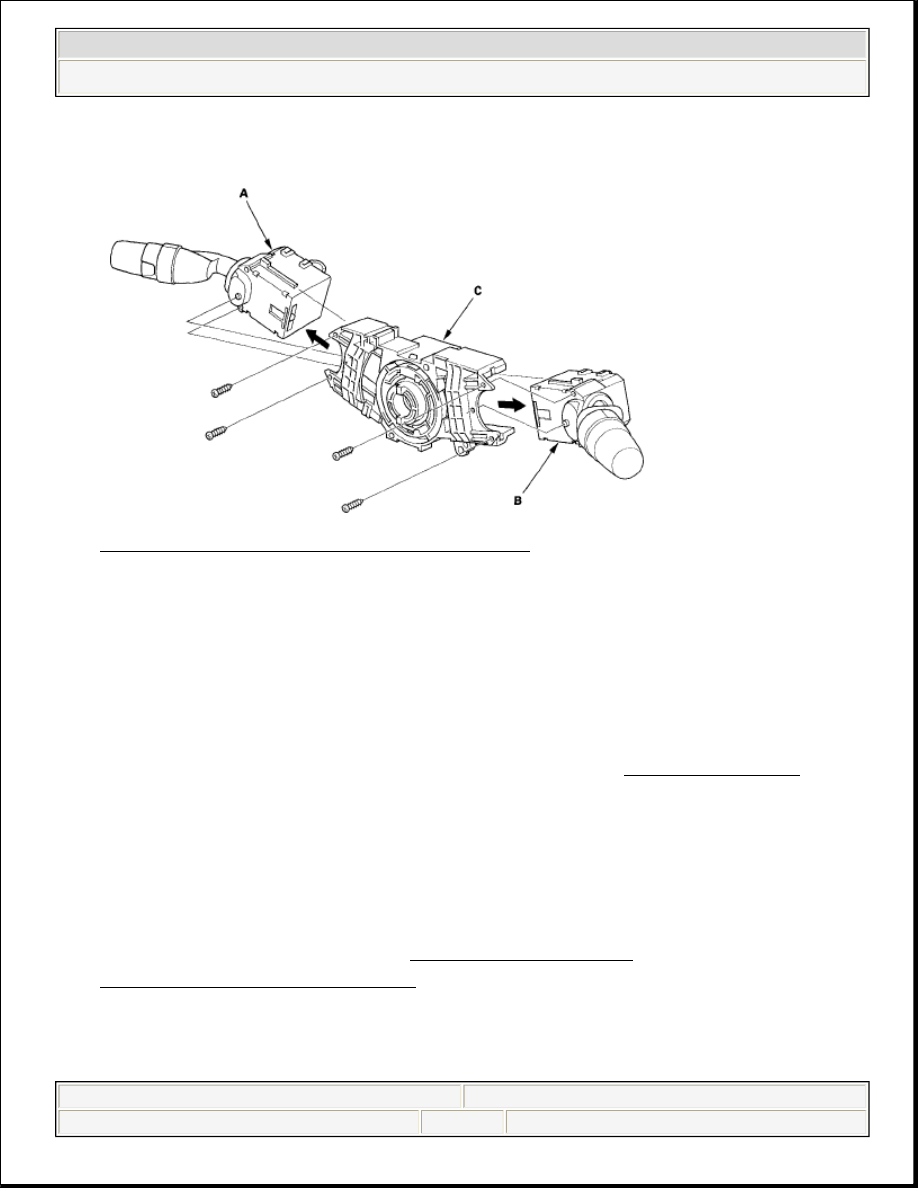

Fig. 64: Identifying Steering Angle Sensor

5. Replace the combination switch (C).
6. Install the combination switch in the reverse order of removal.

YAW RATE-LATERAL ACCELERATION SENSOR REPLACEMENT

1. Remove the center console (see CENTER CONSOLE

REMOVAL/INSTALLATION ).

2. Remove the yaw rate-lateral acceleration sensor (A) fixing bolts.

NOTE:

Do not remove the steering angle sensor from the
combination switch body.

When install the cable reel, set the turn signal
cancelling sleeve position (see INSTALLATION ).

NOTE:

Do not damage or drop the sensor as it is sensitive.

Do not use an air or electric impact tool.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































Fig. 65: Identifying YAW Rate-Lateral Acceleration Sensor Fixing Bolts

3. Pull out the yaw rate-lateral acceleration sensor, then disconnect the sensor

connector (B).

4. Install the sensor in the reverse order of removal.
5. Do the VSA sensor neutral position memorization (see VSA SENSOR

NEUTRAL POSITION MEMORIZATION ).

VSA SENSOR NEUTRAL POSITION MEMORIZATION

1. Park the vehicle on a flat and level surface.
2. With the ignition switch to LOCK (0), connect the HDS to the data link

connector (DLC) (A) under the driver's side of the dashboard.

NOTE:

Do not press the brake pedal during this procedure.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)
