4. Check for DTCs with the HDS.

Is DTC 12-12, 14-12, 16-12, and/or 18-12 indicated?

YES - Go to step 5.

NO - Intermittent failure, the system is OK at this time. Check for loose
terminals between the wheel sensor 2P connector and the ABS modulator-
control unit 25P connector. Refer to INTERMITTENT FAILURES
TROUBLESHOOTING .

5. Turn the ignition switch to LOCK (0).
6. Disconnect the ABS modulator-control unit 25P connector.
7. Check for continuity between the appropriate ABS modulator-control unit 25P

connector wheel sensor +B terminals (see ABS MODULATOR-CONTROL
UNIT 25P CONNECTOR WHEEL SENSOR +B TERMINALS ).

ABS MODULATOR-CONTROL UNIT 25P CONNECTOR WHEEL
SENSOR +B TERMINALS

DTC

ABS Modulator-control Unit 25P Connector Terminal No.

Appropriate Terminal

Other Terminals

12-12

No. 2

No. 12

No. 6

No. 14

14-12

No. 12

No. 2

No. 6

No. 14

16-12

No. 6

No. 2

No. 12

No. 14

18-12

No. 14

No. 2

No. 12

No. 6



2008 Honda Civic GX

2006-08 BRAKES ABS System - Civic (All Except Hybrid)



































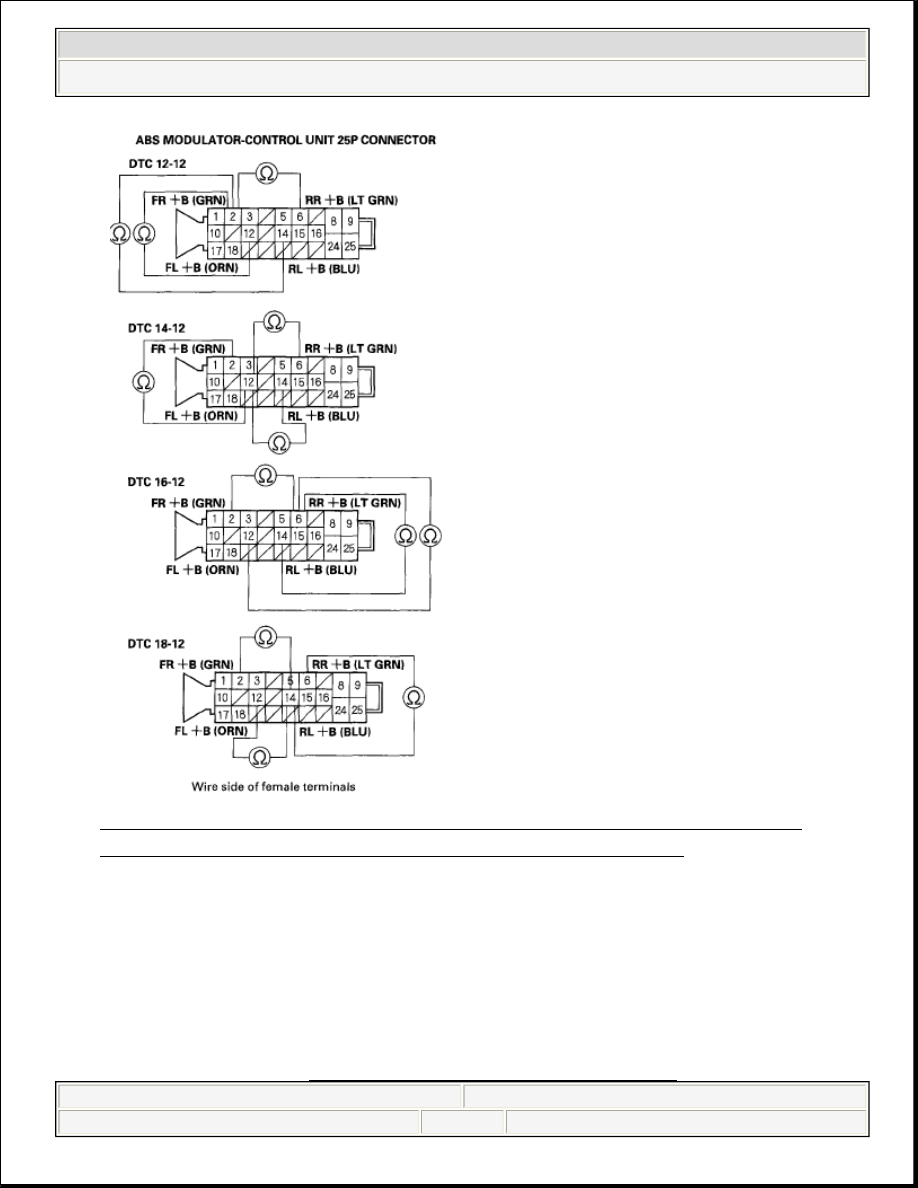

Fig. 19: Checking Continuity Between Appropriate ABS Modulator-
Control Unit 25P Connector Wheel Sensor +B Terminals

Is there continuity?

YES - Repair short in the wires between the appropriate wheel sensor and the
ABS modulator-control unit.

NO - Check for loose terminals in the ABS modulator-control unit 25P
connector. If necessary, substitute a known-good ABS modulator-control unit:
Except Si model (see REMOVAL - EXCEPT SI MODEL ), Si model (see



2008 Honda Civic GX

2006-08 BRAKES ABS System - Civic (All Except Hybrid)



































REMOVAL - SI MODEL ), and retest.

DTC 12-21: RIGHT-FRONT WHEEL SENSOR INSTALLATION ERROR; DTC 14-21: LEFT-

FRONT

WHEEL SENSOR INSTALLATION ERROR; DTC 16-21: RIGHT-REAR WHEEL SENSOR
INSTALLATION ERROR; DTC 18-21: LEFT-REAR WHEEL SENSOR INSTALLATION ERROR

1. Test-drive the vehicle. Drive the vehicle at 7 mph (10 km/h).

2. Check the RF, LF, RR, LR WHEEL SPD in the ABS DATA LIST with the

HDS.

Are all four the same indicated value?

YES - Intermittent failure, the system is OK at this time. Check for loose
terminals between the wheel sensor 2P connector and the ABS modulator-
control unit 25P connector. Refer to INTERMITTENT FAILURES
TROUBLESHOOTING .

NO - Go to step 3.

3. Turn the ignition switch to LOCK (0).
4. Check that the appropriate wheel sensor is properly mounted (see WHEEL

SENSOR REPLACEMENT ).

WHEEL SENSOR

Is the wheel sensor installation OK?

YES - Replace the appropriate wheel sensor (see WHEEL SENSOR
REPLACEMENT ).

NOTE:

Drive the vehicle on the road, not on the lift.

DTC Appropriate Wheel Sensor

12-21

Right-front

14-21

Left-front

16-21

Right-rear

18-21

Left-rear



2008 Honda Civic GX

2006-08 BRAKES ABS System - Civic (All Except Hybrid)



































NO - Reinstall the wheel sensor, and check the mounting position (see
WHEEL SENSOR REPLACEMENT ).

DTC 12-22: RIGHT-FRONT WHEEL SENSOR INSTALLATION ERROR (19 MPH (30 KM/H) OR
MORE); DTC 14-22: LEFT-

FRONT WHEEL SENSOR INSTALLATION ERROR (19 MPH (30 KM/H)

OR MORE); DTC 16-22: RIGHT-REAR WHEEL SENSOR INSTALLATION ERROR (19 MPH (30
KM/H) OR MORE); DTC 18-22: LEFT-REAR WHEEL SENSOR INSTALLATION ERROR (19 MPH
(30 KM/H) OR MORE)

1. Test-drive the vehicle. Drive the vehicle between 19 mph (30 km/h) and 31

mph (50 km/h) for 70 seconds or more.

2. Check the RF, LF, RR, LR WHEEL SPD in the ABS DATA LIST with the

HDS.

Are all four the same indicated value?

YES - Intermittent failure, the system is OK at this time. Check for loose
terminals between the wheel sensor 2P connector and the ABS modulator-
control unit 25P connector. Refer to INTERMITTENT FAILURES
TROUBLESHOOTING .

NO - Go to step 3.

3. Turn the ignition switch to LOCK (0).
4. Check that the appropriate wheel sensor is properly mounted (see WHEEL

SENSOR REPLACEMENT ).

WHEEL SENSOR

Is the wheel sensor installation OK?

NOTE:

Drive the vehicle on the road, not on the lift.

DTC Appropriate Wheel Sensor

12-22

Right-front

14-22

Left-front

16-22

Right-rear

18-22

Left-rear



2008 Honda Civic GX

2006-08 BRAKES ABS System - Civic (All Except Hybrid)
