Hafei Princip. Руководство - часть 239

Глава 20. Электрооборудование



963

Внимание:

(1). После шестого переключения замки дверей автоматически сработают, т.е. будет
выполнена блокировка замков с последующей разблокировкой. Включится режим
регистрации кодов.

(2). Операция переключения выключателя аварийного сигнала подразумевает его
включение с последующим выключением.

5. Нажать на кнопку выключателя трансмиттера, затем проделать эту операцию повторно
в течение 10 секунд. После этого код будет зарегистрирован.

6. В процессе регистрации кода замки дверей могут автоматически сработать, т.е. будет
выполнена блокировка замков с последующей разблокировкой.

7. Если используется несколько трансмиттеров или регистрируется дополнительный
трансмиттер, необходимо завершить регистрацию кодов всех трансмиттеров в течение
одной минуты после включения режима регистрации. Способ регистрации для всех
устройств аналогичен способу регистрации первого трансмиттера.

8. В перечисленных ниже ситуациях происходит автоматический выход из режима
регистрации кодов.

- Завершение регистрации кодов четырех трансмиттеров.

- Через одну минуту после включения режима регистрации кодов.

- При отключении устройства MUT-II (отсоединение кабеля заземления).

- При извлечении ключа из замка зажигания.

9. После выхода из режима регистрации кодов необходимо выполнить следующие
операции проверки функционирования системы доступа без ключа.

- Выключить зажигание и вынуть ключ из замка.

- Заблокировать все двери.

20.24. Интеллектуальная система проводных соединений.

1. Контур передачи данных.

Между передним электронным блоком управления, электронным блоком управления
системы контроля времени и аварийной сигнализации, центральным дисплеем
(устанавливается по специальному заказу), электронным блоком управления колонки
происходит сложный процесс обмена разнообразными данными, как показано на рисунке
10-132.

Глава 20. Электрооборудование



964



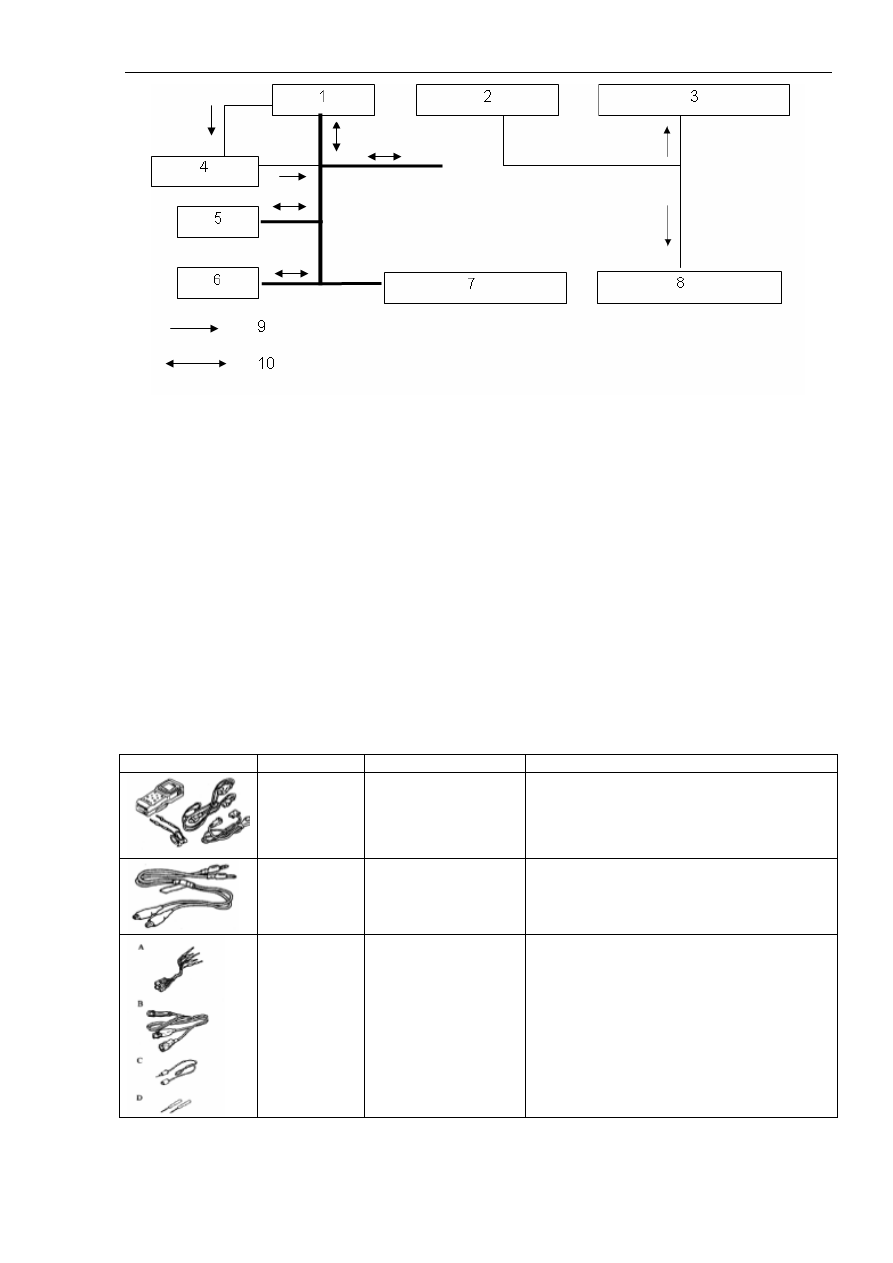

Рисунок 20-132.

Надписи на рисунке: 1. Электронный блок управления системы контроля времени и
аварийной сигнализации. 2. Главный выключатель стеклоподъемников с электроприводом.
3. Электропривод стеклоподъемников – электронный блок управления (правая передняя
дверь). 4. Электронный блок управления комбинированным выключателем. 5.
Центральный дисплей. 6. Передний электронный блок управления. 7. Электропривод
люка (встроенный электронный блок управления). 8. Электропривод стеклоподъемников –
электронный блок управления (левая передняя дверь). 9. Передача данных в одном
направлении. 10. Обмен данными в обоих направлениях.

2. Специальный ремонтный инструмент.

См. таблицу 20-86.

Таблица 20-86.

Инструмент

Номер части

Наименование

Назначение



MB991502

Устройство MUT-II

Проверка интеллектуальной системы
проводных соединений (диагностика с
помощью MUT-II, проверка параметров на
входе).



MB991529

Кабель для
диагностической
проверки

Выполнение простейших операций
диагностики.



MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Комплект кабельной
шины:
A: проверочная
кабельная шина;
B: кабельная шина со
светодиодами,
переходники;
C: кабельная шина со
светодиодами;
D: щупы.

Упрощенная проверка указателя уровня
топлива.
Упрощенная проверка указателя температуры
жидкости в системе охлаждения.
A: измерение напряжения на контактах
разъемов;
B: проверка контура электрического питания;
C: проверка контура электрического питания;
D: подключение тестера.



Глава 20. Электрооборудование



965

3. Поиск и устранение неисправностей.

1). Общая технологическая последовательность диагностики
неисправностей.

См. описание способов диагностики неисправностей и важнейших моментов проверки в
разделе 20.1A.

2). Функции диагностики.

1. Способы считывания кодов неисправностей.

Коды неисправностей можно считывать с помощью устройства MUT-II или в режиме
упрощенной проверки (см. описание способов поиска и устранения неисправностей, а
также важнейших моментов проверки в разделе 20.1A).

Устройство MUT-II подключается к 16-контактному диагностическому разъему (черного
цвета).

2. Способы удаления кодов неисправностей.

См. описание способов диагностики неисправностей и важнейших моментов проверки в
разделе 20A.1.

3. Поиск и устранение неисправностей с помощью способов упрощенной диагностики.

(1). Соответственно процедуре упрощенной диагностики войти в режим диагностики
выключателей.

См. описание способов диагностики неисправностей и важнейших моментов проверки в
разделе 20.1A.

(2). В этом режиме можно выполнить проверку параметров сигналов на входе
выключателей.

Перечень выключателей, доступных для проверки, приведен в таблице 20-87.

















Глава 20. Электрооборудование



966

Таблица 20-87.

Сигналы на входе

Условия выдачи звукового сигнала или

включения светодиода

Замок зажигания (IG1).

Переключение из положения OFF в
положение ON.

Замок зажигания (ACC).

Переключение из положения OFF в
положение ON.

Дверной выключатель левой передней
двери.

Закрывание водительской двери из
открытого положения.

Дверные выключатели всех дверей.

Закрывание всех дверей из открытого
положения.

Выключатель сигнализации о ключе в
замке зажигания.

При вытаскивании ключа из замка
зажигания.

Выключатель блокировки дверного
замка (левой передней двери).

При переключении кнопки выключателя
центральной блокировки на
водительской двери из положения LOCK
в положение UNLOCK или наоборот.

Выключатель аварийного сигнала.

Переключение из положения OFF в
положение ON.

Выключатель сигнала заднего хода.

Установка рычага переключения
передач в положение передачи заднего
хода из любого другого положения.

Электронный блок
управления системой
контроля времени и
аварийной
сигнализации.

Трансмиттер системы доступа без ключа
(LOCK, UNLOCK).

Переключение из положения LOCK в
положение UNLOCK или наоборот.

Выключатель ходовых габаритных
огней.

Установка переключателя освещения в
положение включения ходовых
габаритных огней.

Выключатель сигнала обгона.
Переключатель света фар.
Выключатель сигнала правого поворота.
Выключатель сигнала левого поворота.
Выключатель стеклоочистителей
переднего ветрового стекла, положение
MIST.
Выключатель омывателя переднего
ветрового стекла.
Выключатель стеклоочистителей
переднего ветрового стекла, положение
INT.
Выключатель стеклоочистителей
переднего ветрового стекла, положение
LO.
Выключатель стеклоочистителей
переднего ветрового стекла, положение
HI.
Выключатель стеклоочистителей
заднего ветрового стекла, положение
INT.

Комбинированный
выключатель.

Выключатель омывателя заднего
ветрового стекла.

Выключатель
стеклоподъемников с
электроприводом.

Выключатели всех дверей.

Центральный
дисплей (опция).

Все функциональные выключатели.

Потолочный люк
(опция).

Все функциональные выключатели.

Переключение из положения OFF в
положение ON.
