4. Демонтаж и установка.

См. рисунок 20-93a.



Рисунок 20-93a.

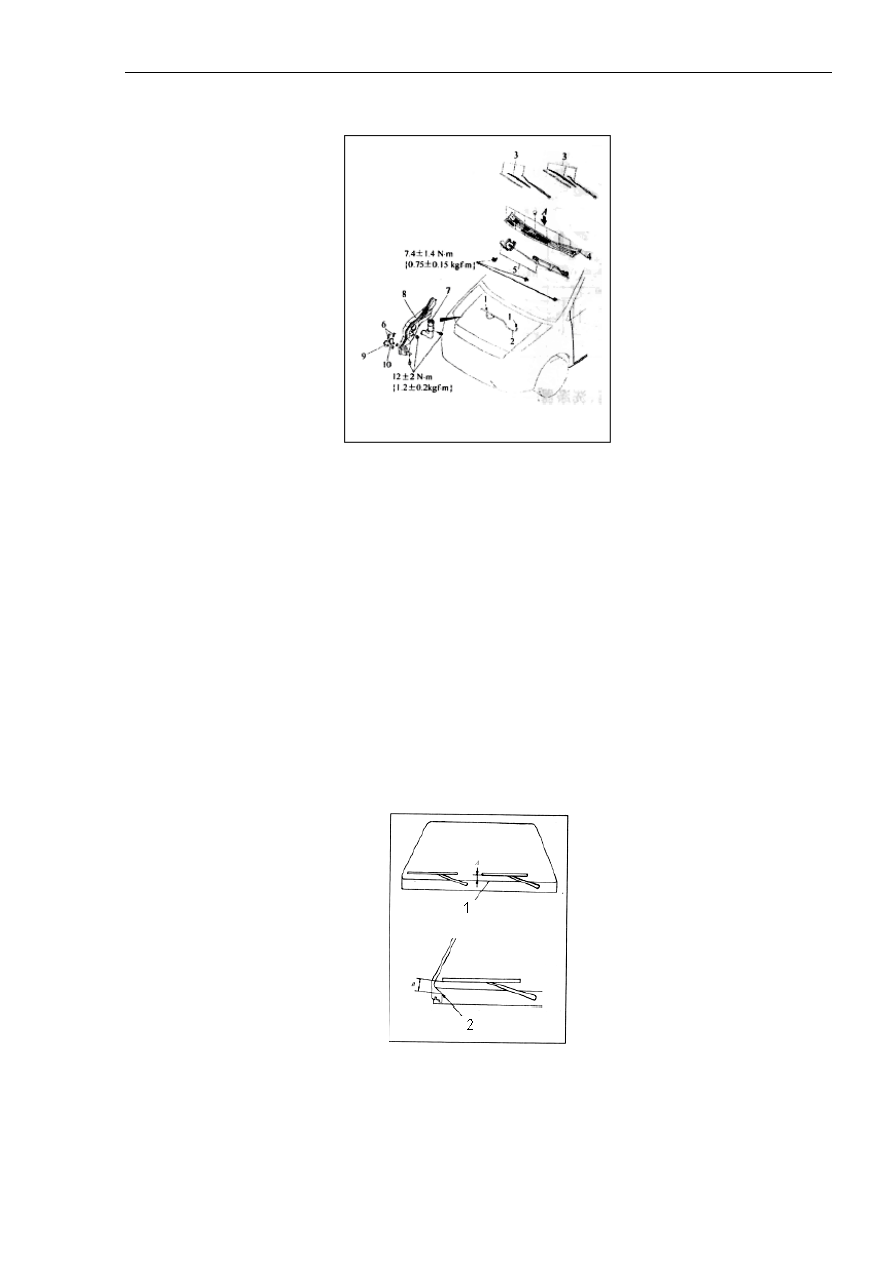

Надписи на рисунке: последовательность демонтажа разбрызгивающих насадок: 1.
Соединение гибкого шланга омывателя. 2. Разбрызгивающая насадка. Последовательность
демонтажа электропривода стеклоочистителей и тяги в сборе: 3. Рычаг и щетка
стеклоочистителя в сборе. 4. Декоративная накладка вентиляции. 5. Электропривод
стеклоочистителей и тяга в сборе. Последовательность демонтажа бачка омывателя: *
передняя грязезащитная панель. 6. Соединение гибкого шланга омывателя. 7. Заливное
отверстие для жидкости в сборе. 8. Бачок омывателя в сборе. 9. Электропривод омывателя
переднего ветрового стекла. 10. Электропривод омывателя заднего ветрового стекла.

1). Важнейшие моменты монтажа.

Установка рычагов стеклоочистителей со щетками в сборе.

При установке необходимо обеспечить фиксацию передних торцов щеток
стеклоочистителей в заданном положении после остановки стеклоочистителей (см.
рисунок 20-93b).



Рисунок 20-93b.

Надписи на рисунке: 1. Край декоративной накладки вентиляции. 2. Декоративная
накладка шарнира у водосточной канавки.

Стандартное значение: (A) = 34+/-5 мм, (B) =30+/-5 мм.

Глава 20. Электрооборудование



924

5. Проверка.

1). Проверка электропривода стеклоочистителей.

Проверку электропривода стеклоочистителей можно выполнять без демонтажа
электропривода с автомобиля, отсоединив разъем кабельной шины.

- Проверка работы электропривода стеклоочистителей в режиме низкой частоты и
высокой частоты качания стеклоочистителей.

При подключении электрического питания от аккумулятора к электроприводу в режиме
низкой частоты и высокой частоты качания стеклоочистителей привод должен работать,
как показано на рисунке 20-93b.

- Проверка положения остановки электропривода стеклоочистителей.

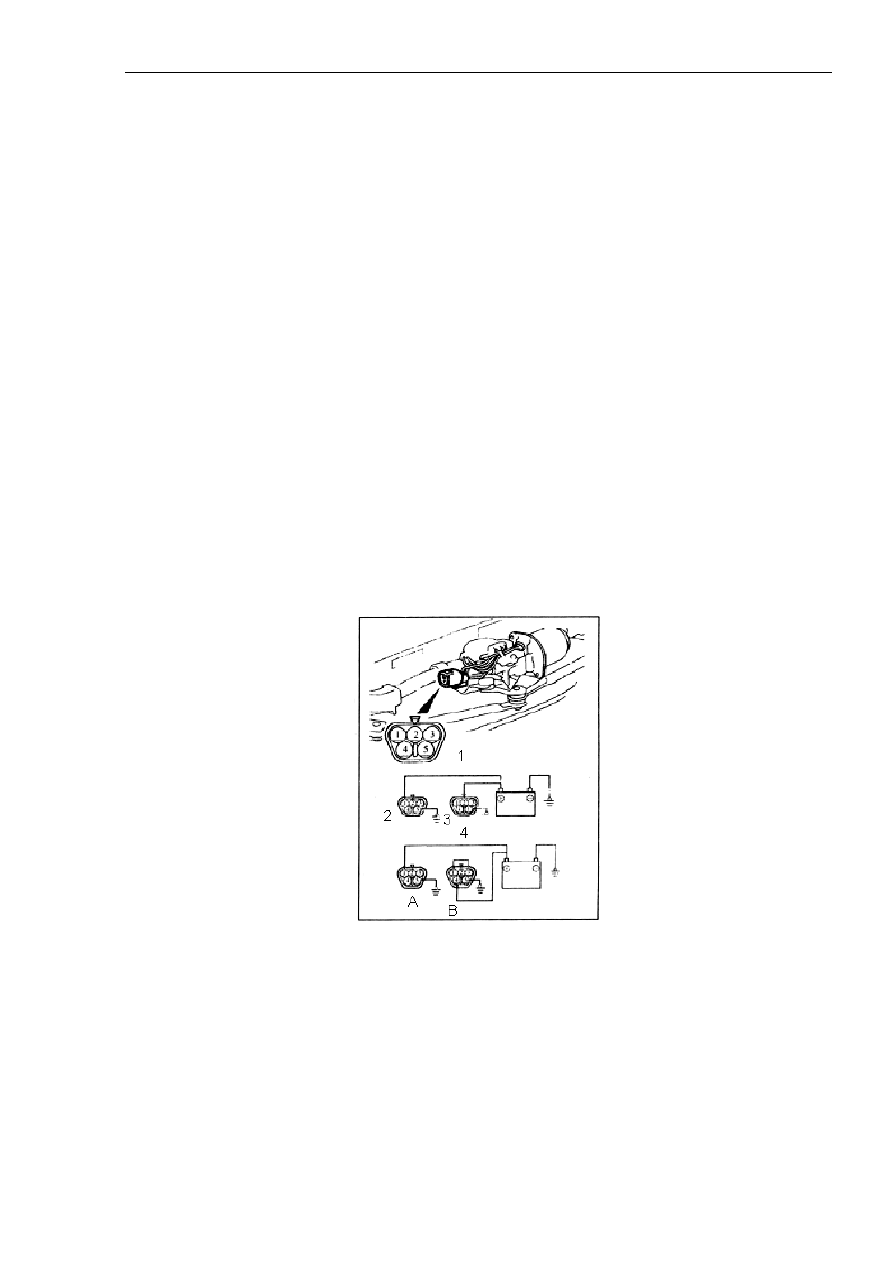

(1). Как показано на рисунке 20-93c, подключить электрическое питание от аккумулятора
к электроприводу в режиме низкой частоты качания стеклоочистителей. В процессе
работы стеклоочистителей отключить электрическое питание, остановив
стеклоочистители.

(2). Как показано на рисунке 20-93c, замкнуть контакты и подключить электрическое
питание от аккумулятора. Убедиться, что после работы в режиме низкой частоты качания
стеклоочистители автоматически останавливаются в заданном положении (положение
автоматической остановки).



Рисунок 20-93c.

Надписи на рисунке: 1. Операции проверки. 2. Высокая частота. 3. Низкая частота. 4.
Проверка положения остановки. (A) – низкая частота. (B) – автоматическая остановка.

2). Проверка электропривода омывателя стекла.

(1). При проверке электропривода омывателя стекла бачок омывателя должен быть
установлен в монтажном положении и заполнен жидкостью.

Глава 20. Электрооборудование



925

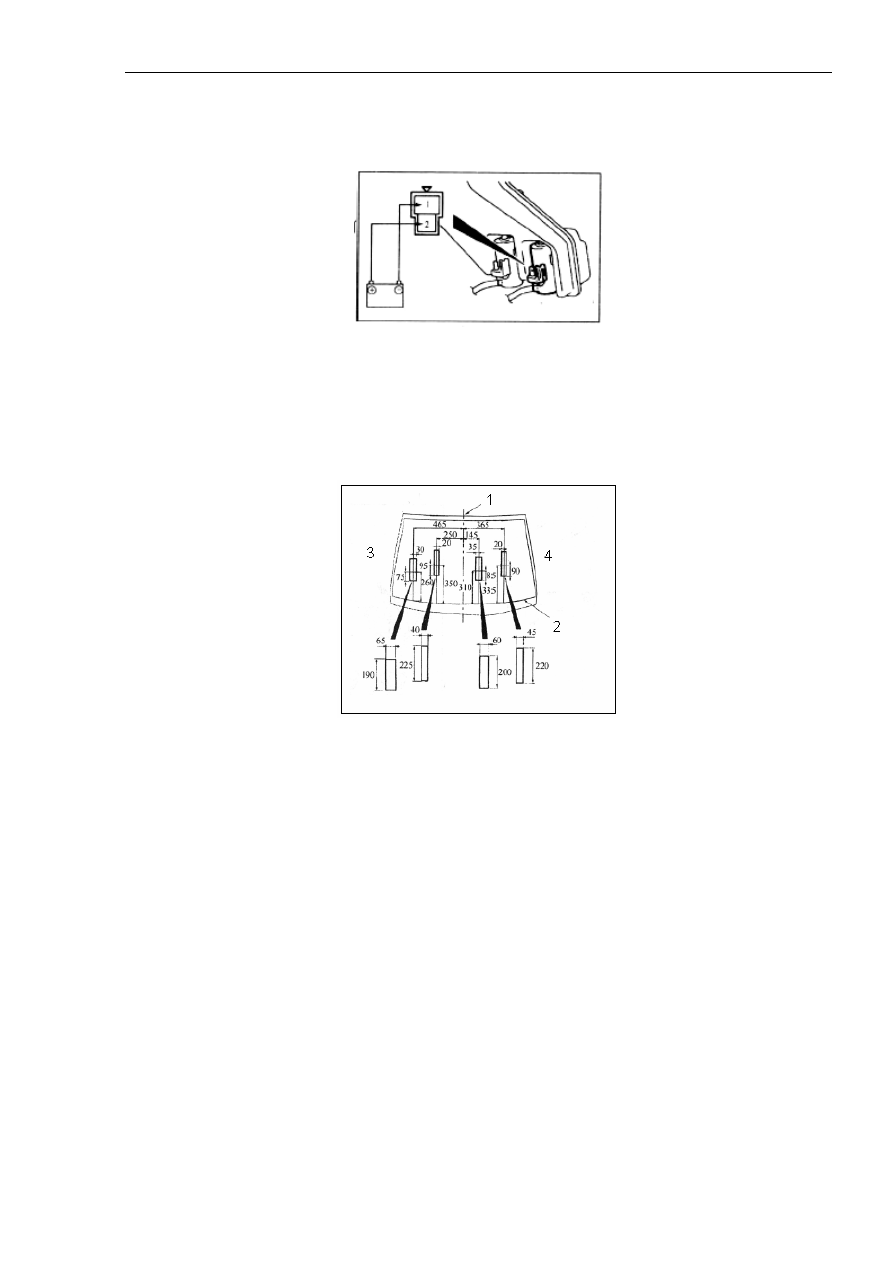

(2). Подключить провод электрического питания от аккумулятора к контакту 2, контакт 1
замкнуть на массу. Проверить выброс жидкости из разбрызгивателей омывателя стекла,
как показано на рисунке  20-93d.



Рисунок 20-93d.

3). Проверка положения насадок разбрызгивателей омывателя стекла.

Отрегулировать положение насадок таким образом, чтобы выброс жидкости происходил в
зоне, показанной на рисунке 20-94.



Рисунок 20-94.

Надписи на рисунке: 1. Центр кузова автомобиля. 2. Керамическая окантовка. 3. Правая
сторона. 4. Левая сторона.













Глава 20. Электрооборудование



926

20.20. Стеклоочиститель и омыватель заднего ветрового
стекла.

1. Параметры для технического обслуживания.

Параметры для технического обслуживания приведены в таблице 20-47.

Таблица 20-47.

Параметр

Стандартное

значение (мм)

Положение остановки стеклоочистителя заднего ветрового стекла в сборе (расстояние от
переднего торца щетки стеклоочистителя до керамической окантовки).

16+/-5



2. Специальный ремонтный инструмент.

См. таблицу 20-48.

Таблица 20-48.

Инструмент

Номер части

Наименование

Назначение



MB991502

Устройство
MUT-II

- Проверка кодов неисправностей.
- Проверка сигналов на входе электронного блока
управления системы контроля времени и аварийной
сигнализации.



MB991529

Кабель для
диагностической
проверки

- Проверка кодов неисправностей.
- Проверка сигналов на входе электронного блока
управления системы контроля времени и аварийной
сигнализации.



3. Поиск и устранение неисправностей.

1). Функции диагностики.

Основные моменты проверки входных параметров (электронная система контроля
времени и аварийной сигнализации).

(1). Подключить устройство MUT-II или вольтметр к разъему для подключения
диагностической аппаратуры, выполнить проверку параметров на входе (см. описание
способов поиска и устранения неисправностей, а также важнейших моментов проверки в
разделе 20.1).

(2). Выполняется проверка параметров на входе следующих выключателей:

Выключатель стеклоочистителя заднего ветрового стекла:

Выключатель омывателя заднего ветрового стекла.

Внимание:

В случае невозможности определения любого из сигналов с помощью устройства MUT-II
необходимо прежде всего проверить состояние цепи диагностики.
