Глава 20. Электрооборудование



899

2). Проверка датчика уровня топлива.

Вынуть датчик уровня топлива из топливного бака.

(1). Проверка электрического сопротивления датчика уровня топлива на предмет
соответствия стандартному значению.

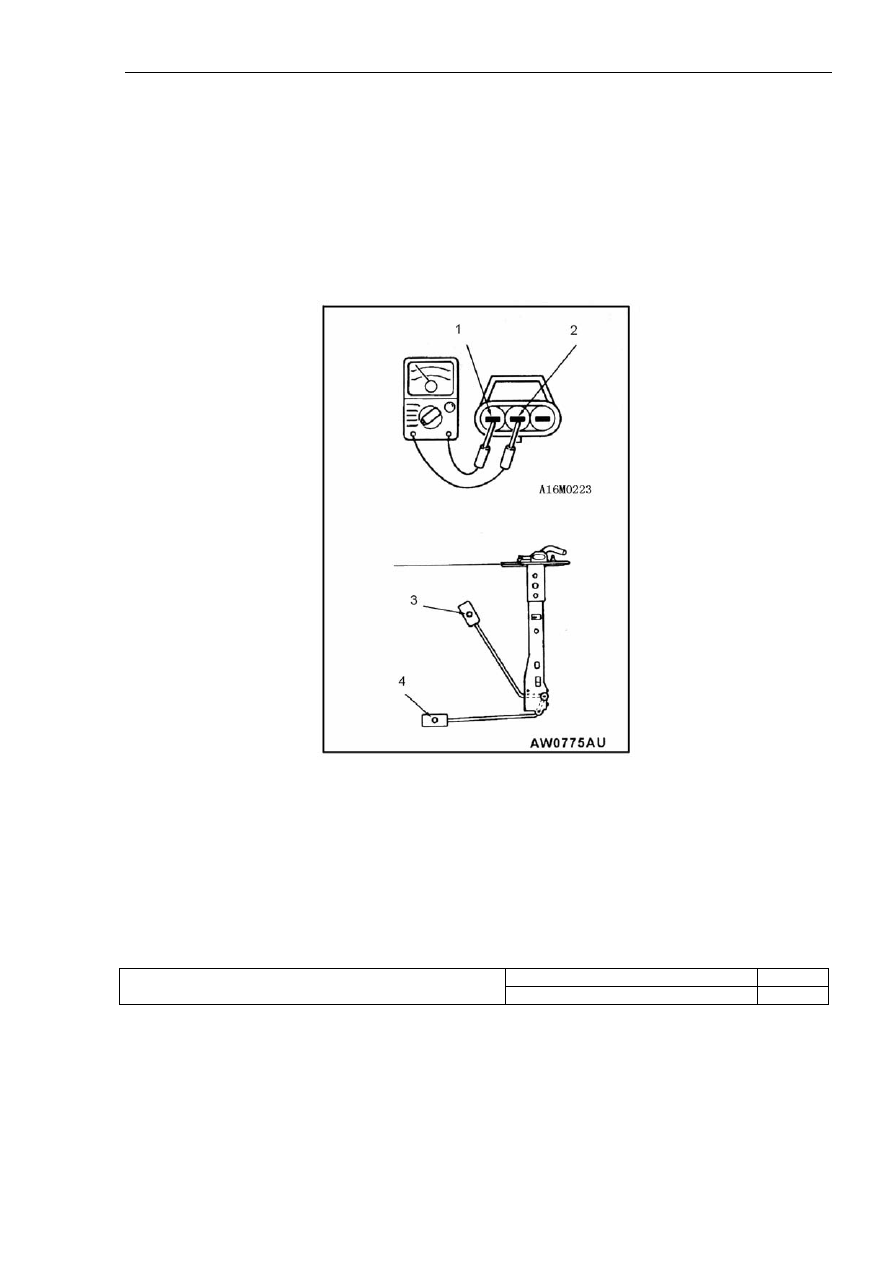

a. Установить поочередно поплавок датчика уровня топлива в положения ‘F’ и ‘E’.
Проверить в каждом положении сопротивление между контактами датчика и контактом
заземления на предмет соответствия стандартному значению (см. рисунок 20-65).



Рисунок 20-65.

Надписи на рисунке: 1. Указатель уровня топлива. 2. Контур заземления. 3. Положение ‘F’.
4. Положение ‘E’.

Стандартные значения приведены в таблице 20-25.

Таблица 20-25.

В положении стрелки указателя ‘F’

3+/-1

Стандартное электрическое сопротивление датчика
уровня топлива (Ом)

В положении стрелки указателя ‘E’

110



b. Медленно перемещая поплавок датчика между положениями ‘F’ и ‘E’, убедиться в том,
что сопротивление между контактами плавно изменяется соответственно изменению
положения поплавка.



Глава 20. Электрооборудование



900

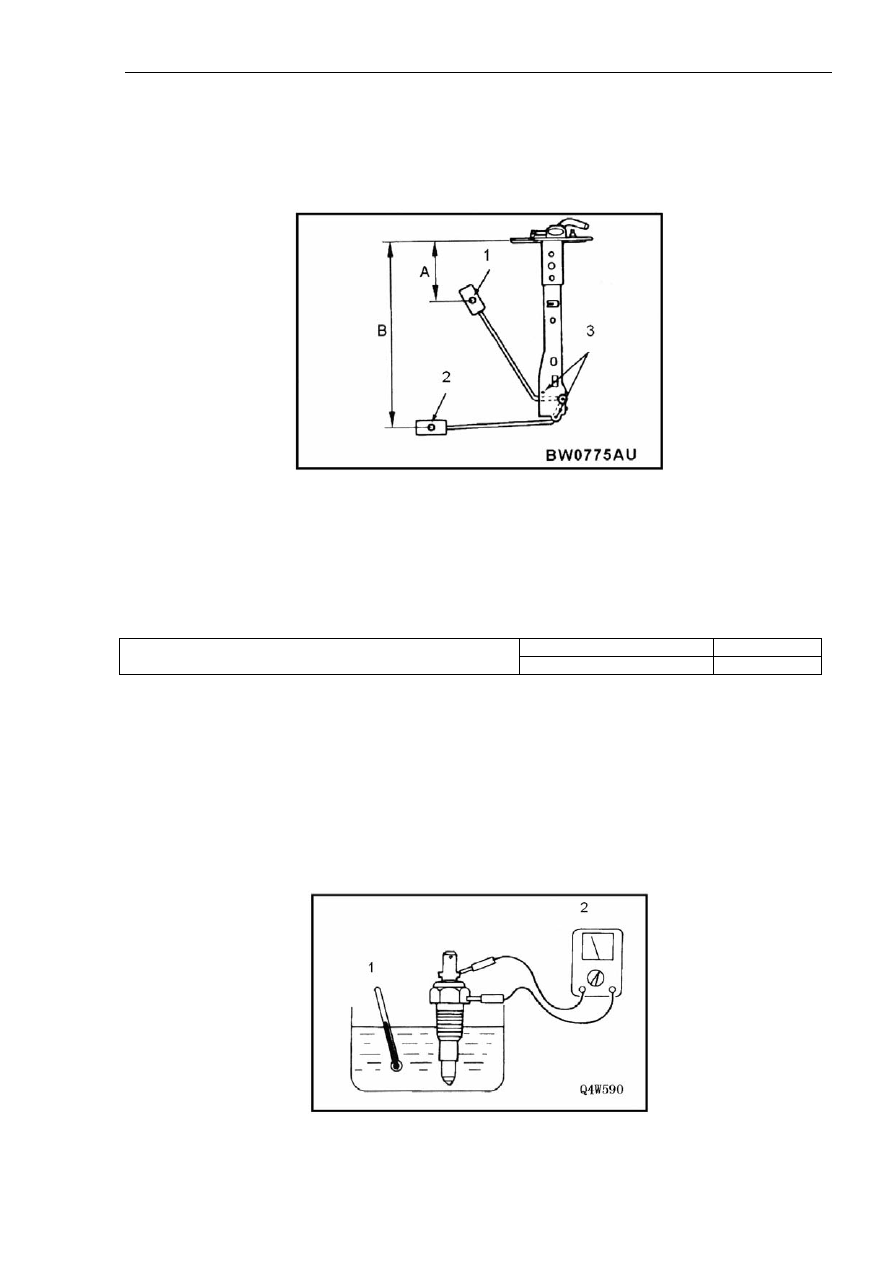

(2). Проверка высоты поплавка датчика уровня топлива.

Удерживая за поплавок, сначала поднять, затем опустить рычаг поплавка до упора,
измерив высоту (A) для положения ‘F’ и высоту (B) для положения ‘E’, как показано на
рисунке  20-66.



Рисунок 20-66.

Надписи на рисунке: 1. Положение ‘F’. 2. Положение ‘E’. 3. Стопоры.

Стандартные значения приведены в таблице 20-26.

Таблица 20-26.

В положении поплавка ‘F’

60,6

Высота центра поплавка датчика уровня топлива (мм)

В положении поплавка ‘E’

224,3



2). Проверка датчика температуры жидкости в системе охлаждения.

(1). Слить жидкость из системы охлаждения.

(2). Снять датчик температуры жидкости в системе охлаждения.

(3). Положить датчик температуры жидкости в системе охлаждения в емкость с водой,
нагретой до температуры 70°C, проверить электрическое сопротивление датчика на
предмет соответствия стандартному диапазону, как показано на рисунке  20-67.



Рисунок 20-67.

Надписи на рисунке: 1. Термометр. 2. Тестер для электрических цепей.

Глава 20. Электрооборудование



901

Стандартное значение: 104+/-13,5 Ом.

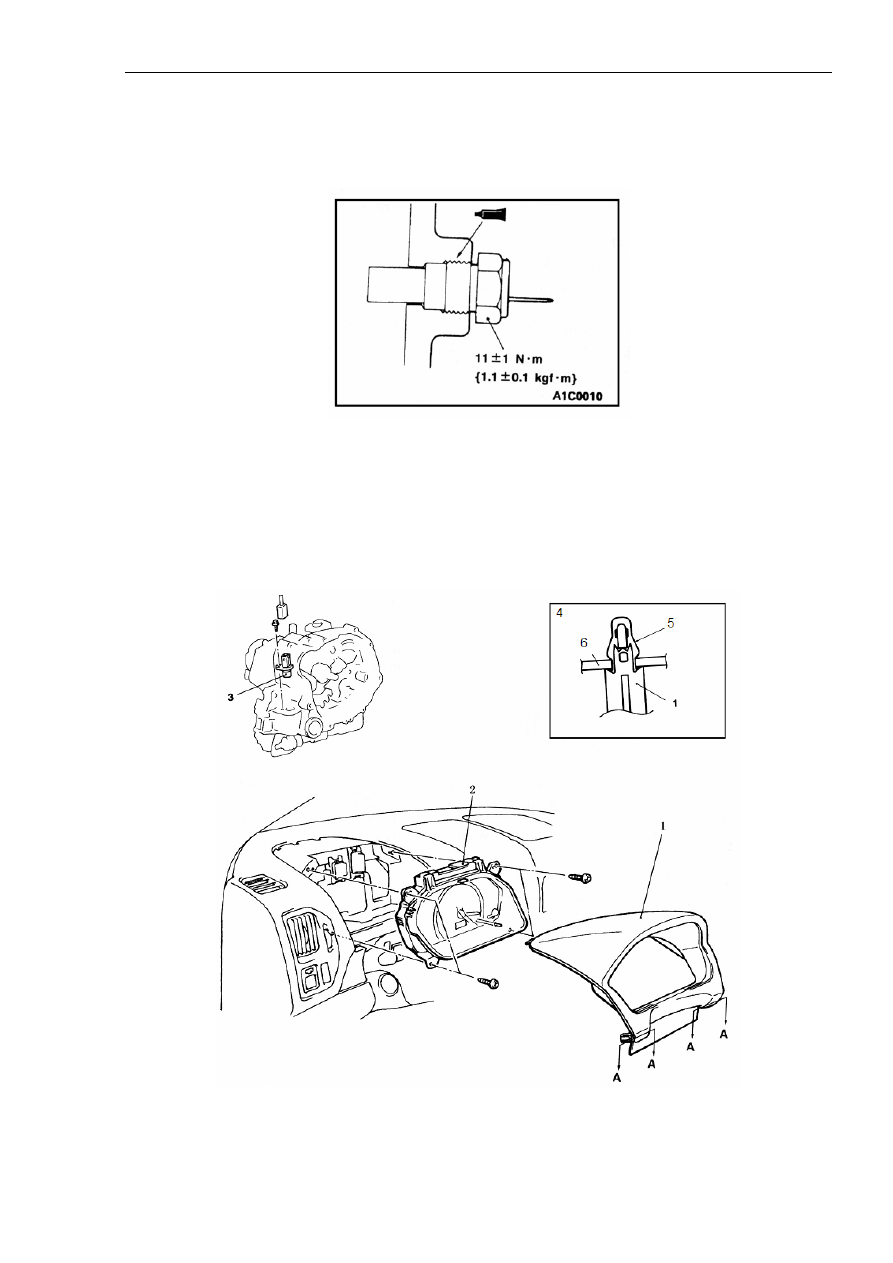

(4). После завершения проверки нанести на резьбовую поверхность датчика слой
рекомендованного герметика и установить датчик, закрутив его до момента затяжки,
регламентированного спецификацией, как показано на рисунке  20-68.



Рисунок 20-68.

(5). Залить жидкость в систему охлаждения.

5. Демонтаж и установка.

1). Последовательность демонтажа.

Последовательность демонтажа показана на рисунке 20-69.



Рисунок 20-69.

Надписи на рисунке: 1. Кожух блока приборов. 2. Блок приборов. 3. Датчик скорости
движения автомобиля. 4. Сечение A-A. 5. Зажим. 6. Панель блока приборов.

Глава 20. Электрооборудование



902

2). Проверка.

Проверка датчика скорости движения автомобиля.

(1). Поднять автомобиль.

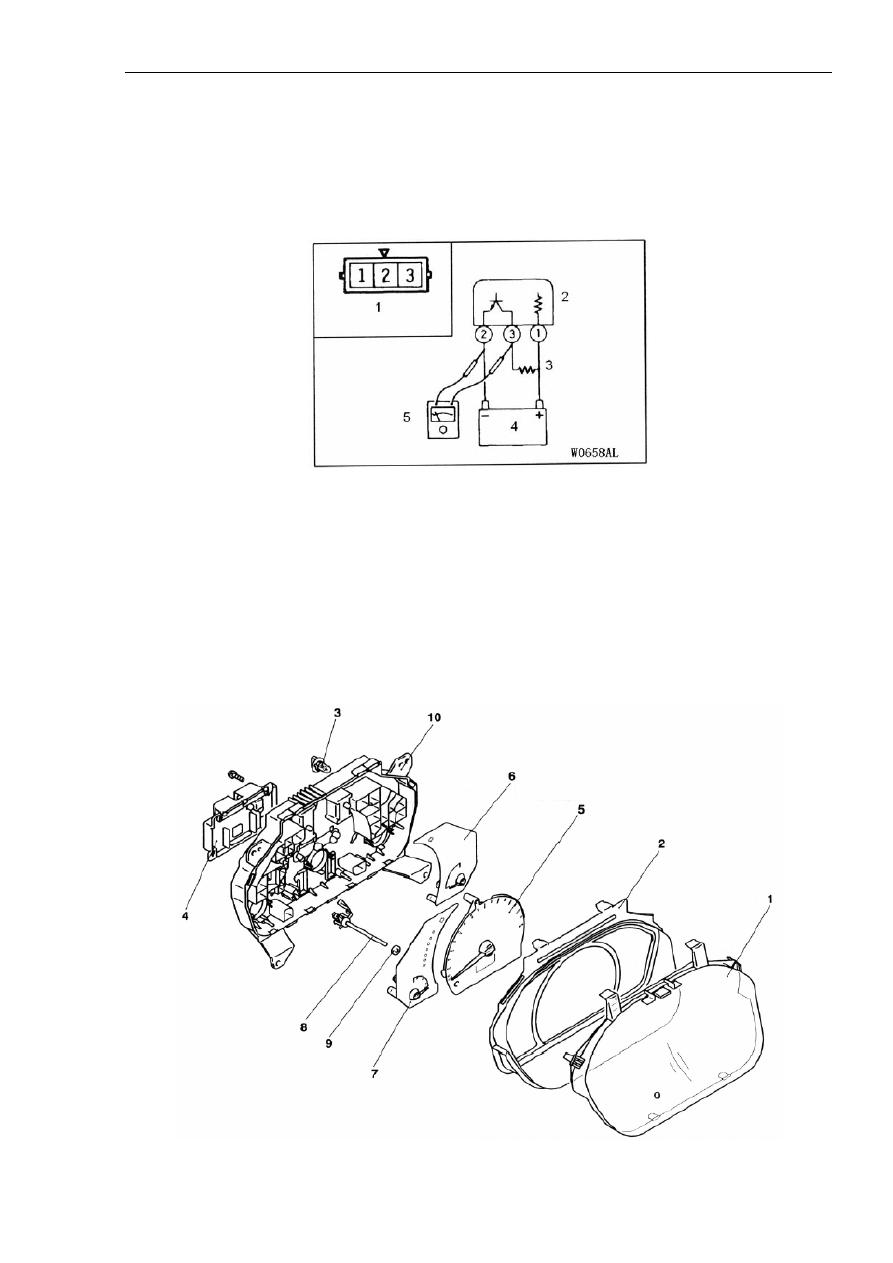

(2). Отсоединить разъем датчика скорости движения автомобиля, подключить
сопротивление 3-10 кОм по схеме, показанной на рисунке  20-70.



Рисунок 20-70.

Надписи на рисунке: 1. Номера контактов. 2. Датчик скорости движения автомобиля. 3.
Электрическое сопротивление 3-10 кОм. 4. Аккумулятор. 5. Ампервольтомметр.

(3). Привести во вращение передние колеса, измерить изменение электрического
напряжения между контактами 2 и 3 (должно быть четыре импульса на каждый оборот
колеса).

6. Разборка и сборка.

Последовательность разборки показана на рисунке 20-71.



Рисунок 20-71.
