Внимание:
1. Прежде чем выполнять данную операцию необходимо убедиться в отсутствии людей
вблизи модуля ремней безопасности.

2. При срабатывании модуля ремней безопасности с механизмом предварительного
натяжения газовый активатор модуля нагревается до высокой температуры. Поэтому
после срабатывания его необходимо оставить на 30 мин для охлаждения.

3. В том случае, если модуль ремней безопасности с механизмом предварительного
натяжения не раскрывается, необходимо связаться с ближайшей станцией технического
обслуживания, уполномоченной компанией «Hafei» для ремонта автомобилей модели
«Princip».

(6). После раскрывания модуля ремней безопасности с механизмом предварительного
натяжения выполнить его утилизацию согласно стандартной процедуре.

2. Утилизация модулей подушек безопасности и ремней безопасности
с предварительным натяжением после активации.

Основные требования к утилизации следующие:

1). После срабатывания модуля подушек безопасности или ремней безопасности с
механизмом предварительного натяжения газовый активатор модуля нагревается до
высокой температуры. Поэтому после срабатывания его необходимо оставить на 30 мин
для охлаждения перед повторным использованием.

2). Не допускать попадания воды и масла на модуль подушек безопасности или ремней
безопасности с механизмом предварительного натяжения после его активации.

3). После срабатывания в модуле подушек безопасности и в модуле ремней безопасности с
механизмом предварительного натяжения содержатся вещества, раздражающие
слизистую оболочку глаз и носа. Поэтому при выполнении операций необходимо надевать
защитные очки и защитные перчатки. В случае попадания таких веществ в глаза или на
кожу незамедлительно смыть их обильным количеством воды.

4). Перед утилизацией упаковать модули подушек безопасности и модули ремней
безопасности с механизмом предварительного натяжения в прочный герметичный
полиэтиленовый пакет, как показано на рисунке 19-61.



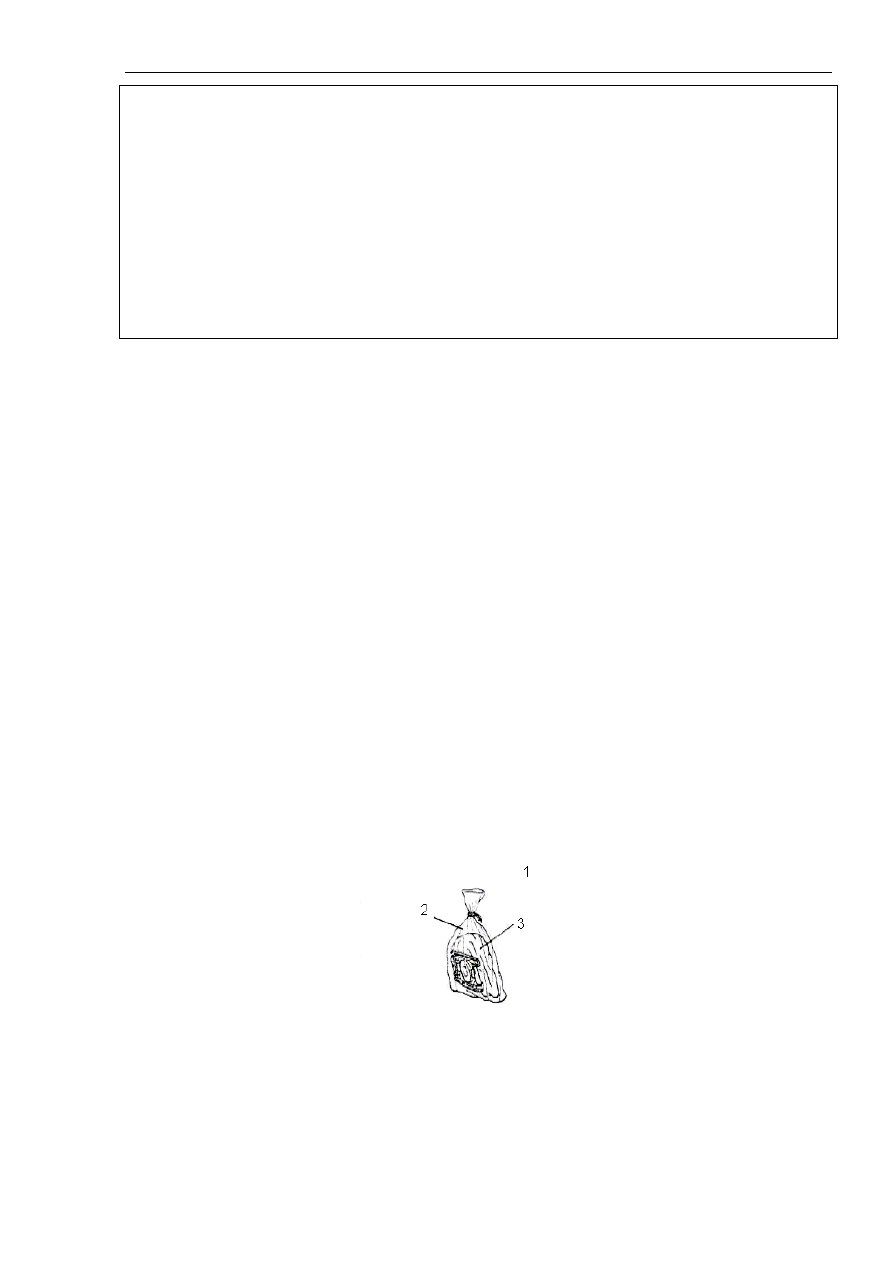

Рисунок 19-61.

Надписи на рисунке: 1. Модуль подушек безопасности. 2. Герметично упакованный
полиэтиленовый пакет. 3. Ремень безопасности с механизмом предварительного
натяжения.

5). После завершения всех операций обязательно вымыть руки.

Глава 20. Электрооборудование



848

Глава 20. ЭЛЕКТРООБОРУДОВАНИЕ.

20.1. Аккумулятор.

1. Проверка на автомобиле без демонтажа.

Аккумулятор, установленный на данном автомобиле, не подлежит разборке, ремонту и
техническому обслуживанию, см. рисунок 20-1. Для оценки состояния аккумулятора
можно использовать денсиметр с индикацией текущей электрической нагрузки,
устанавливаемый на аккумуляторе, см. рисунок 20-2.

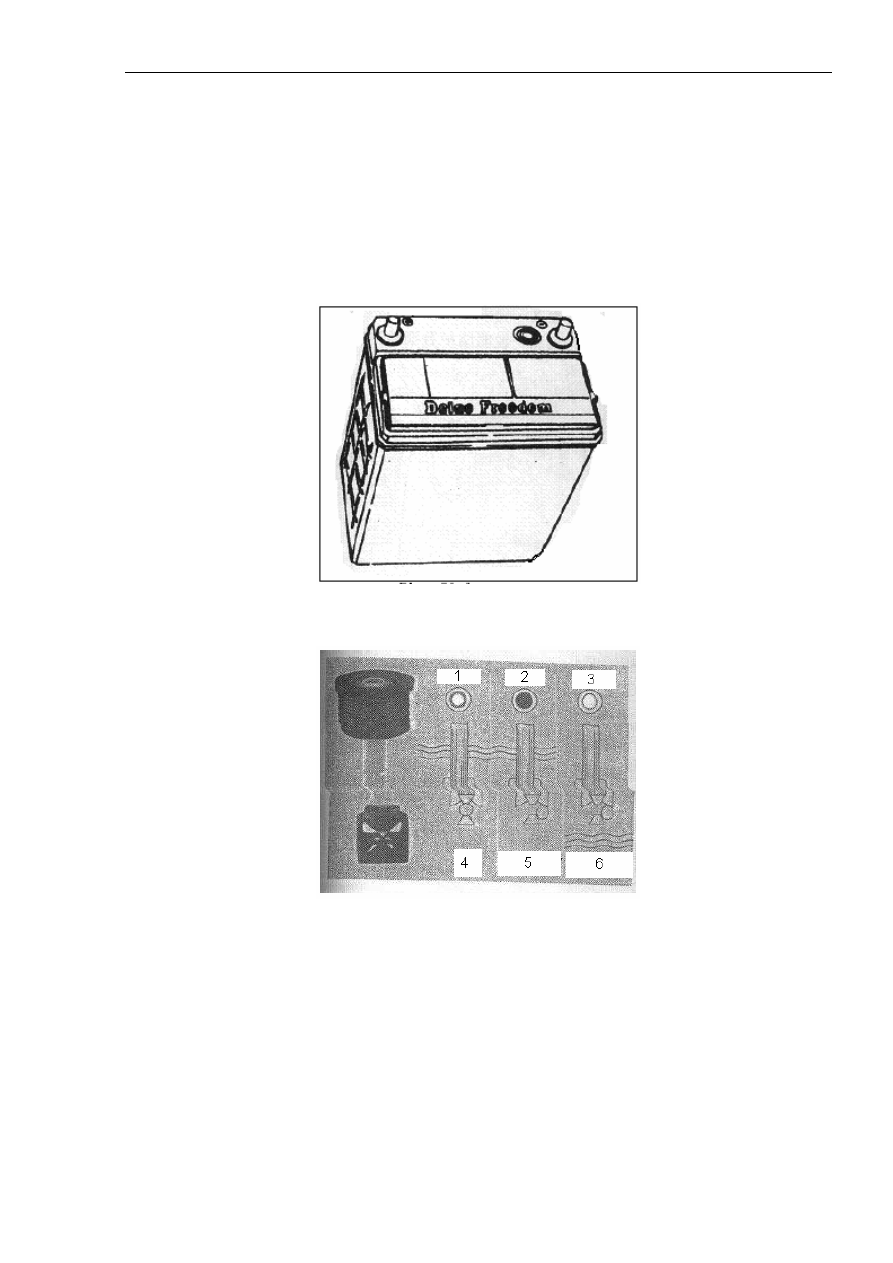

Рисунок 20-1.



Рисунок 20-2.

Надписи на рисунке: 1. Зеленый. 2. Черный. 3. Прозрачный. 4. Нормально. 5. Зарядить
аккумулятор. 6. Заменить аккумулятор.

 (1). Если емкость аккумулятора составляет 65% и более, индикатор денсиметра
окрашивается в зеленый цвет. В этом случае аккумулятор работает нормально.

(2). Если емкость аккумулятора составляет менее 65%, индикатор денсиметра
окрашивается в черный цвет. В этом случае необходимо зарядить аккумулятор.

(3). Если индикатор денсиметра прозрачный, аккумулятор неисправен. В этом случае
необходимо заменить аккумулятор.

Глава 20. Электрооборудование



849

2. Зарядка.

(1). Отсоединить кабели во избежание повреждения компонентов электрического
оборудования автомобиля в процессе зарядки аккумулятора.

(2). Нормальная сила тока зарядки аккумулятора составляет приблизительно одну десятую
от его емкости. На короткое время при быстрой зарядке допускается ток большей силы, но
в любом случае абсолютная сила тока зарядки не должна превышать емкость
аккумулятора, выраженную в амперах.

Внимание:



1. Держать аккумулятор на удалении от источников открытого огня во избежание
воспламенения легковоспламеняющегося и взрывоопасного газа, выделяющегося в
процессе зарядки аккумулятора.

2. Не выполнять вблизи от аккумулятора работы, при которых возможно искрение.

3. Спецификация.

Стандартные технические характеристики аккумулятора.

Модель аккумулятора

Емкость аккумулятора

Пусковой ток

Примечание

MX100-S6LMF

45 ампер/час 430А

Механическая коробка
переключения передач

75D23L



70 ампер/час 550А

Автоматическая коробка
переключения передач

Описание, приведенное в разделах 20.1A, 20.1B, относится к другим системам
электрооборудования.

20.1A. Способы поиска и устранения неисправностей,
важнейшие моменты проверки.

Поиск и устранение неисправностей электронной системы управления производится с
помощью устройства MUT-II. Программа проверки в основном описана в данном разделе
ниже. Частично проверка электронных систем управления может быть выполнена без
подключения устройства MUT-II.

1. Структура поиска и устранения системных неисправностей.

(1). Основная технологическая последовательность диагностики неисправностей.

Поиск системных неисправностей включает следующие основные операции диагностики.

Операции диагностики показаны на рисунке 20-3.

Глава 20. Электрооборудование



850



Рисунок 20-3.

Надписи на рисунке: 1. Диагностика по признакам неисправностей. 2. Проверка признаков
неисправностей. 3. Возникают повторно. 4. Возникают повторно. 5. Считывание кодов
неисправностей. 6. Считывание кодов неисправностей. 7. Выдача кода неисправности. 8.
Выдача кода неисправности. 9. После регистрации кодов неисправности буфер памяти для
кодов неисправностей очищается. 10. Коды неисправностей не выдаются, либо не
устанавливается связь с устройством MUT-II. 11. Повторная проверка признаков
неисправностей. 12. Коды неисправностей не выдаются. 13. Считывание кодов
неисправностей. 14. Коды неисправностей выдаются. 15. Коды неисправностей не
выдаются. 16. Таблица классификации признаков неисправностей (см. соответствующую
группу). 17. Таблица классификации признаков неисправностей (см. соответствующую
группу). 18. Случайный отказ.

(2). Испытания работы системы, проверка признаков неисправностей.

Описывается проверка работы системы и выявление признаков неисправности в случае
возникновения затруднений с определением неисправности.

(3). Функция диагностики.

Описываются операции, отличающиеся от таковых, приведенных в данном разделе в
параграфе «функции диагностики» (см. соответствующий параграф ниже по тексту в
данном разделе).

(4). Таблица классификации кодов неисправностей.

Приведены коды неисправностей и описание соответствующих им неисправностей.

(5). Процедура проверки по категориям кодов неисправностей.
