Hafei Princip. Руководство - часть 194

Глава 18. Принадлежности кузова и салона



783

1. Для защиты лакокрасочного покрытия кузова автомобиля оклеить поверхности кузова
по периметру бокового стекла матерчатой (малярной) клейкой лентой.

2. Снять декоративные накладки задней боковой обвязки кузова, затем разрезать ножом
для резки бумаги клеевой слой по периметру стекла изнутри кузова автомобиля,
зафиксировать стекло присоской и снять его.

18.15.  Демонтаж  и  установка  элементов  внутренней  отделки
боковой обвязки кузова.

1. Описание.

Основными функциями внутренней отделки боковой обвязки кузова являются
декоративная функция, теплоизоляция, звукоизоляция и виброизоляция. Основными
элементами отделки являются внутренняя декоративная накладка передней стойки в сборе,
накладка порога передней двери, накладка порога задней двери, внутренняя декоративная
накладка центральной стойки в сборе, накладка порога двери в задней стенке кузова,
внутренняя декоративная накладка задней части боковой обвязки кузова в сборе. Все
элементы декоративной отделки крепятся к кузову автомобиля с помощью
самонарезающих винтов и пластмассовых зажимов.

2. Демонтаж, разборка.

(1). Сначала с усилием вытащить из внутренней панели боковой обвязки кузова зажимы
Q/2A-CJs-313 в верхней части декоративной накладки передней стойки, затем продолжать
последовательно вытаскивать зажимы сверху вниз вдоль стойки таким образом, чтобы все
зацепы внутренней декоративной накладки отделились от внутренней панели боковой
обвязки кузова.

(2). Снять с кузова накладки порогов передних и задних дверей.

(3). Сначала снять зажимы Q/2A-CJ-104-4.8×25 крепления нижней декоративной накладки
передней стойки, затем снять нижнюю декоративную накладку с внутренней панели
боковой обвязки кузова.

(4). Снять декоративный колпак механизма ремней безопасности с верхней части
центральной стойки кузова, открутить болт M12, снять ремень безопасности с верхней
точки крепления, вытащить верхнюю декоративную накладку центральной стойки кузова.

(5). Снять декоративный колпак механизма ремней безопасности с нижней части
центральной стойки кузова, открутить болт M12, снять ремень безопасности, вытащить
нижнюю декоративную накладку центральной стойки кузова по направлению вдоль
стойки.

(6). С усилием вытащить декоративную накладку порога двери в задней стенке кузова.

(4). Снять пластмассовые колпачки самонарезающих винтов крепления внутренней
декоративной накладки задней части боковой обвязки кузова, затем выкрутить
самонарезающие винты. Открутить самонарезающие винты Q/2A-CJ-104-5X14 крепления
нижней внутренней декоративной накладки задней части боковой обвязки кузова, затем с
усилием вытащить нижнюю внутреннюю декоративную накладку задней части боковой
обвязки кузова.

Глава 18. Принадлежности кузова и салона



784

(8). Сначала снять декоративный колпак в точке крепления ремня безопасности на нижней
части декоративной накладки задней части боковой обвязки кузова, открутить болт M12,
снять ремень безопасности. Затем вытащить из внутренней панели боковой обвязки
кузова зажимы Q/2A-CJs-315 крепления нижней части декоративной панели боковой
обвязки, с усилием вытащить верхнюю декоративную панель задней части боковой
обвязки кузова.

Внимание:

Внутренняя декоративная крышка, установленная в верхней части нижней декоративной
панели задней части боковой обвязки кузова является съемной. В процессе демонтажа
деталей с левой стороны вытащить крышку вверх по нижней декоративной панели. В
процессе демонтажа деталей с правой стороны установить поворотную ручку на панели
крышки в положение UNLOCK, после чего можно открыть крышку и снять ее.

3. Установка.

Установка выполняется в последовательности, обратной процедуре демонтажа и разборки.
Сначала необходимо вставить пластмассовые зажимы в монтажные отверстия в задней
части внутренней панели, затем соответственно установить элементы внутренней отделки.
После установки каждого элемента слегка постучать по его поверхности деревянной
киянкой для фиксации  зажимов.

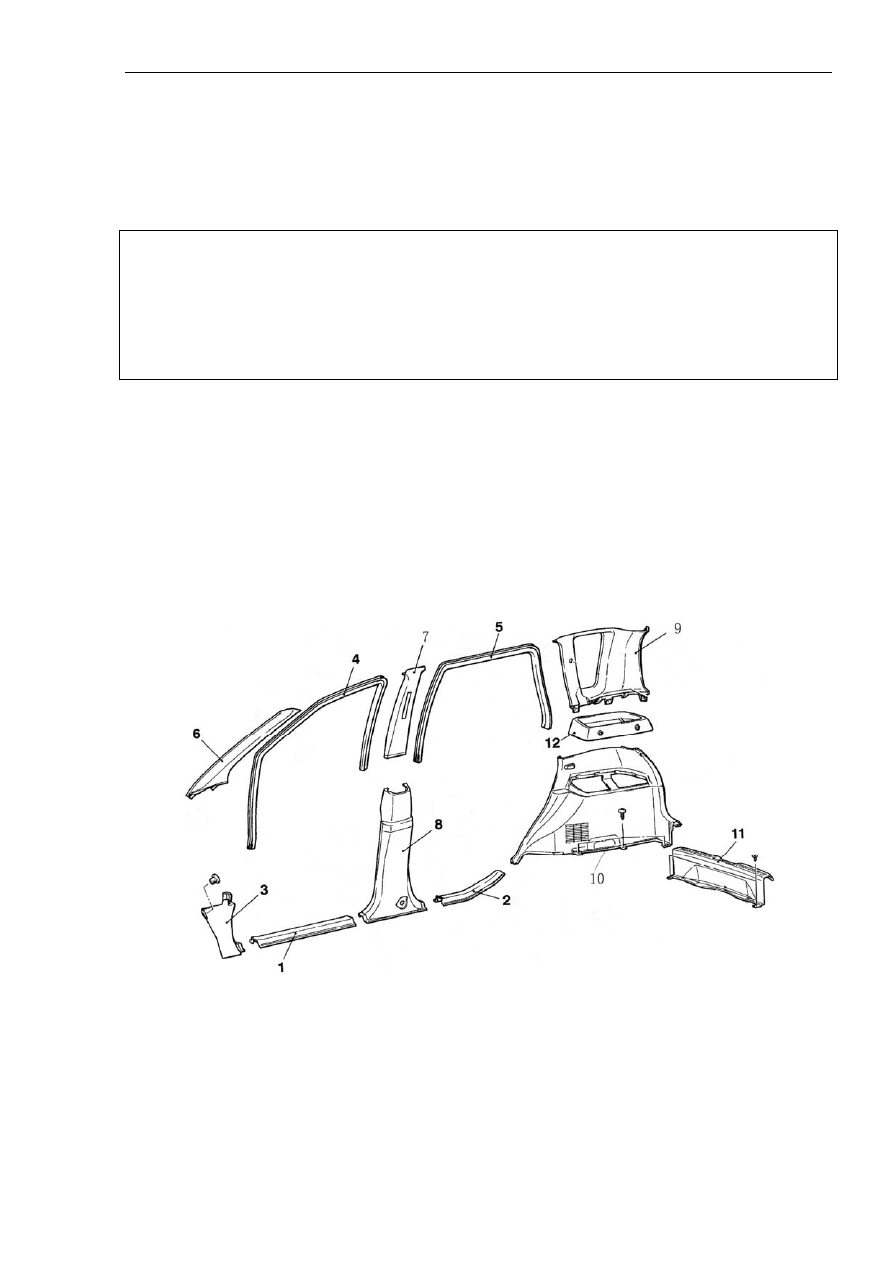

Конструкция внутренней декоративной отделки боковой обвязки кузова в сборе показана
на рисунке ниже.



Надписи на рисунке: 1. Накладка порога передней двери. 2. Накладка порога задней двери.
3. Нижняя декоративная накладка передней стойки. 4. Резиновое уплотнение рамы
передней двери. 5. Резиновое уплотнение рамы задней двери. 6. Верхняя декоративная
накладка передней стойки. 7. Верхняя декоративная накладка центральной стойки. 8.
Нижняя декоративная накладка центральной стойки. 9. Верхняя декоративная накладка
задней части боковой обвязки кузова. 10. Нижняя декоративная накладка задней части
боковой обвязки кузова. 11. Накладка порога двери в задней стенке кузова. 12.
Внутренняя декоративная панель задней части боковой обвязки кузова.

Глава 18. Принадлежности кузова и салона



785

18.16. Двери и дополнительные принадлежности.

1. Внутренние детали передней и задней двери.

1). Последовательность демонтажа.

(1). Внутренняя дверная ручка.

(2). Держатель выключателя стеклоподъемника с электроприводом.

(3). Внутренняя защитная дверная панель.

(4). Водонепроницаемая пленка двери.

(5). Наружное и внутреннее водонепроницаемое уплотнение двери.

(6). Винты крепления стекла.

(7). Вытащить стекло боковой двери через заднюю и нижнюю сторону.

(8). Винты крепления стеклоподъемника с электроприводом.

2). Важнейшие моменты демонтажа.

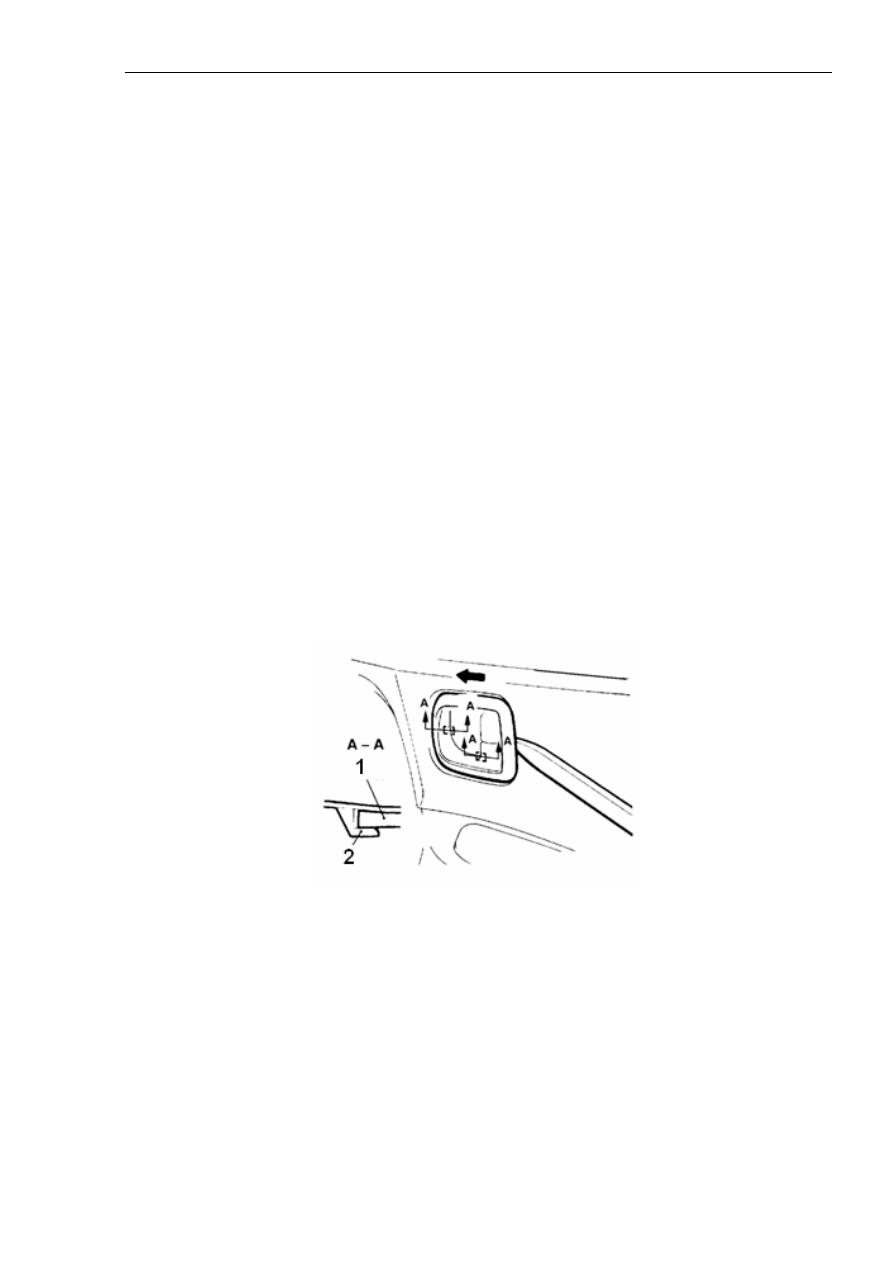

(1). Как показано на рисунке, вручную или с помощью инструмента приподнять гнездо
внутренней дверной ручки с задней стороны и сдвинуть его в направлении, обозначенном
стрелкой, сняв гнездо внутренней дверной ручки.



Надписи на рисунке: 1. Внутренняя панель двери. 2. Зажимной крюк.

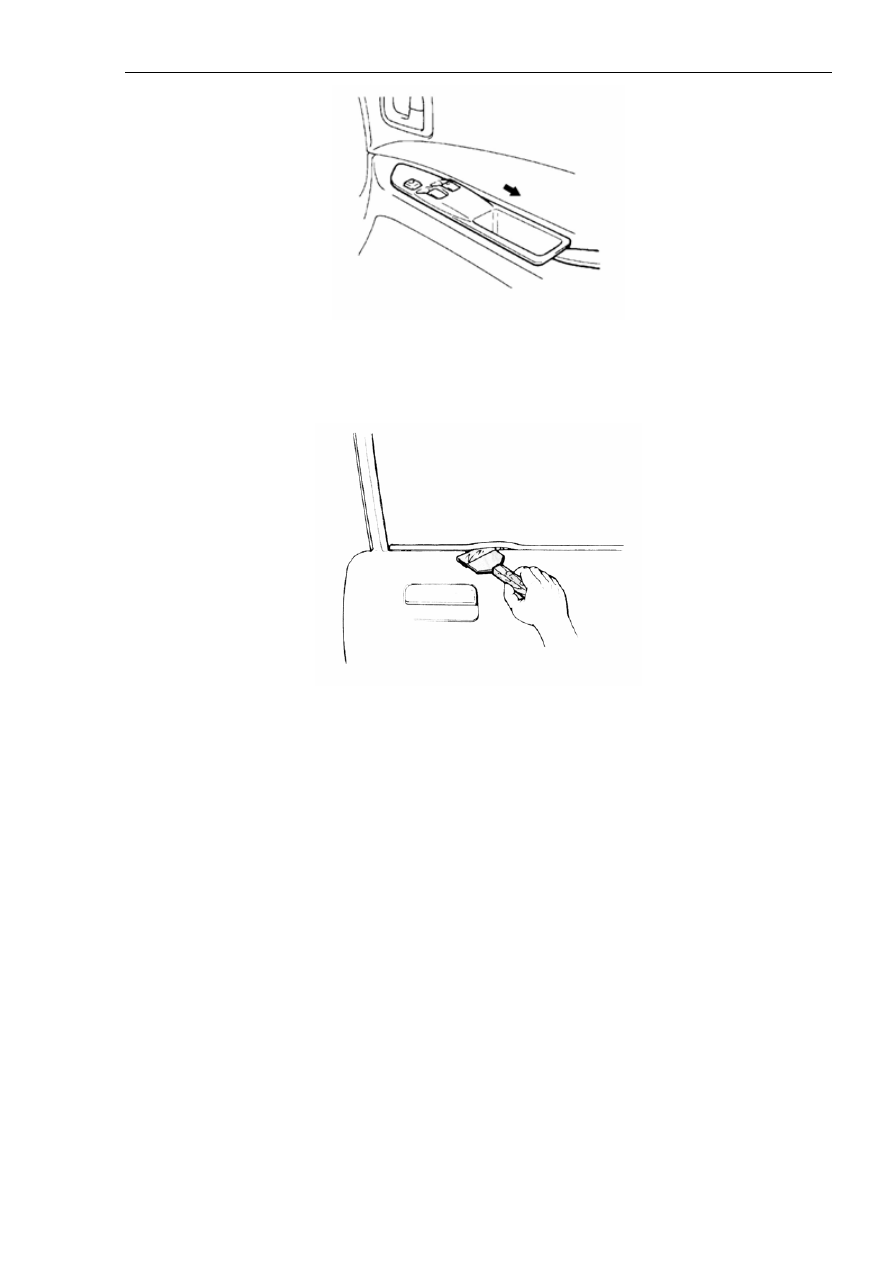

(2). Как показано на рисунке, вручную или с помощью инструмента приподнять
держатель выключателя стеклоподъемника с электроприводом с задней стороны и
сдвинуть его в направлении, обозначенном стрелкой, сняв держатель выключателя
стеклоподъемника.

Глава 18. Принадлежности кузова и салона



786



(3). Опустить стекло, снять наружное водонепроницаемое уплотнение, используя для
этого лопаточку (или отвертку), обернутую тканевой лентой, затем открутить винты
крепления стекла, как показано на рисунке ниже.



3). Проверка.

(1). Проверить шкив лебедки стеклоподъемника на предмет износа или наличия
повреждений.

(2). Проверить натяжение троса стеклоподъемника на предмет ослабления.

4). Установка.

Установить стеклоподъемник и стекло в последовательности, обратной процедуре
демонтажа. При этом необходимо обращать внимание на следующее.

(1). Необходимо нанести консистентную смазку на все подвижные детали конструкции.

(2). После установки стекла в стеклоподъемнике поднять стекло таким образом, чтобы оно
было полностью закрыто. Отрегулировать зазор между стеклом и направляющим желобом
стекла таким образом, чтобы он был равномерным по всему периметру, и только после
этого зафиксировать стекло на стеклоподъемнике. Положение регулировочных отверстий
для стекла передней и задней двери показано на рисунке ниже.
