Глава 16. Тормозная система

719

Внимание.

Максимальная продолжительность нажатия-отпускания педали тормоза не должна
превышать 100 мсек (во избежание повышенного воздействия шумов).

5). Перечень кодов неисправности

(См. таблицу 16-20).

Таблица 16-20.

Код неисправности

По

диагностическому

прибору

Мигающий код

Описание

C1 200

Разрыв цепи или замыкание на массу

C1 201

Неравномерная скорость

C1 202

Датчик частоты
вращения
переднего левого
колеса

Неправильный зазор или положение
зубчатого венца

C1 203

Разрыв цепи или замыкание на массу

C1 204

Неравномерная скорость

C1 205

Датчик частоты
вращения
переднего правого
колеса

Неправильный зазор или положение
зубчатого венца

C1 206

Разрыв цепи или замыкание на массу

C1 207

Неравномерная скорость

C1 208

Датчик частоты
вращения заднего
левого колеса

Неправильный зазор или положение
зубчатого венца

C1 209

Разрыв цепи или замыкание на массу

C1 210

Неравномерная скорость

C1 211

Датчик частоты
вращения заднего
правого колеса

Неправильный зазор или положение
зубчатого венца

C1 101

Слишком высокое напряжение аккумулятора (>16В)

C1 102

Слишком низкое напряжение аккумулятора (<9В)

C1 604

Ошибка аппаратных средств электронного блока
управления

C1 112

Отказ реле клапана

C1 402

Отказ электропривода

Глава 17. Система рулевого управления

720

Глава 17. СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ

Внимание:

1. Для автомобилей, оборудованных системой подушек безопасности, относящейся к
системе вспомогательных устройств безопасности, перед демонтажем колеса рулевого
управления и модуля подушек безопасности необходимо изучить примечания по
техническому обслуживанию, а также описание соответствующих процедур для модуля
подушек безопасности и часовой пружины системы, приведенное в главе 19.

2. При демонтаже и установке деталей и узлов, помеченных в тексте символом ‘*’
необходимо действовать особенно внимательно, так как они могут задевать модуль
подушек безопасности.

17.1. Параметры для технического обслуживания.

Параметры для технического обслуживания приведены в таблице 17-1.

Таблица 17-1.

Пункт

Стандартное

значение

Предельно

допустимое

эксплуатаци

онное

значение

При работающем двигателе -

Не более 30

Люфт колеса рулевого
управления (мм)

При выключенном двигателе 0-10

Внутреннее колесо 40°40′±1°30′ -

Угол поворота колеса
рулевого управления

Наружное колесо 33°20′±1°30′ -

Возвратный крутящий момент шаровой опоры (Н*м) 0,5-2,5

Усилие поворота колеса рулевого
управления

Не более 28

Усилие поворота колеса
рулевого управления для
стоящего автомобиля (Н*м)

Перепад усилия

Не более 5,9

Безопасное давление гидравлического насоса (МПа) 9,2

Давление без нагрузки (МПа) 0,2-0,7
Удерживающее давление шестерни рулевого механизма (МПа) 9,2

ВЫКЛ Æ ВКЛ 1,5-2

Давление срабатывания переключателя
гидравлического давления (МПа)

ВКЛ Æ ВЫКЛ 0,7-2,0
Крутящий момент 0,6-1,6

Крутящий момент привода малой
шестерни (Н*м)

Перепад крутящего момента

Не более 0,4

Сила сопротивления раскачиванию шаровой опоры поперечной тяги
рулевого управления (Н); (возвратный крутящий момент, Н*м)

6-19 (1,5-4,9)

Величина разъема специального ремонтного инструмента (MB991561, мм) 2,9

Глава 17. Система рулевого управления

721

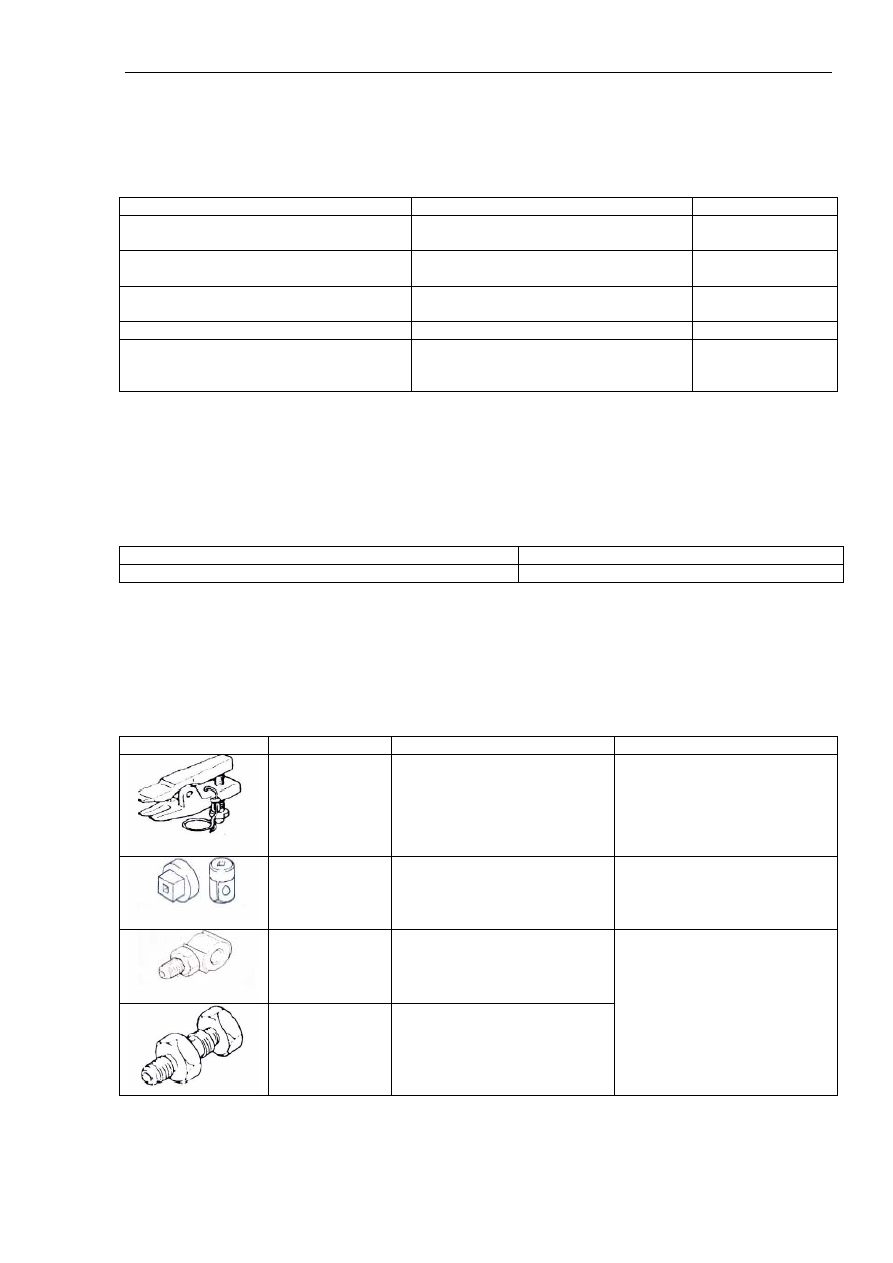

17.2. Смазочные материалы.

Перечень смазочных материалов приведен в таблице 17-2.

Таблица 17-2.

Место применения

Тип и марка

Количество

Гидравлическая жидкость усилителя
рулевого управления

Гидравлическая жидкость для силовых
приводов Dolax TA

Примерно 0,6 л

Внутри пыльника поперечной тяги
рулевого управления

Консистентная смазка на силиконовой
основе

По необходимости

Между малой шестерней и поворотным
клапаном в сборе

Ремонтная консистентная смазка

По необходимости

Зубчатая рейка в сборе

Ремонтная консистентная смазка

По необходимости

Внутри пыльников соединений
наконечников поперечной тяги рулевого
управления

Ремонтная консистентная смазка

По необходимости

17.3. Герметики.

Перечень герметиков приведен в таблице 17-3.

Таблица 17-3.

Место применения

Тип и марка

Монтажная гайка защитного колпака карданного шарнира

Герметик XY-407

17.4. Специальный ремонтный инструмент.

Перечень специального ремонтного инструмента приведен в таблице 17-4.

Таблица 17-4.

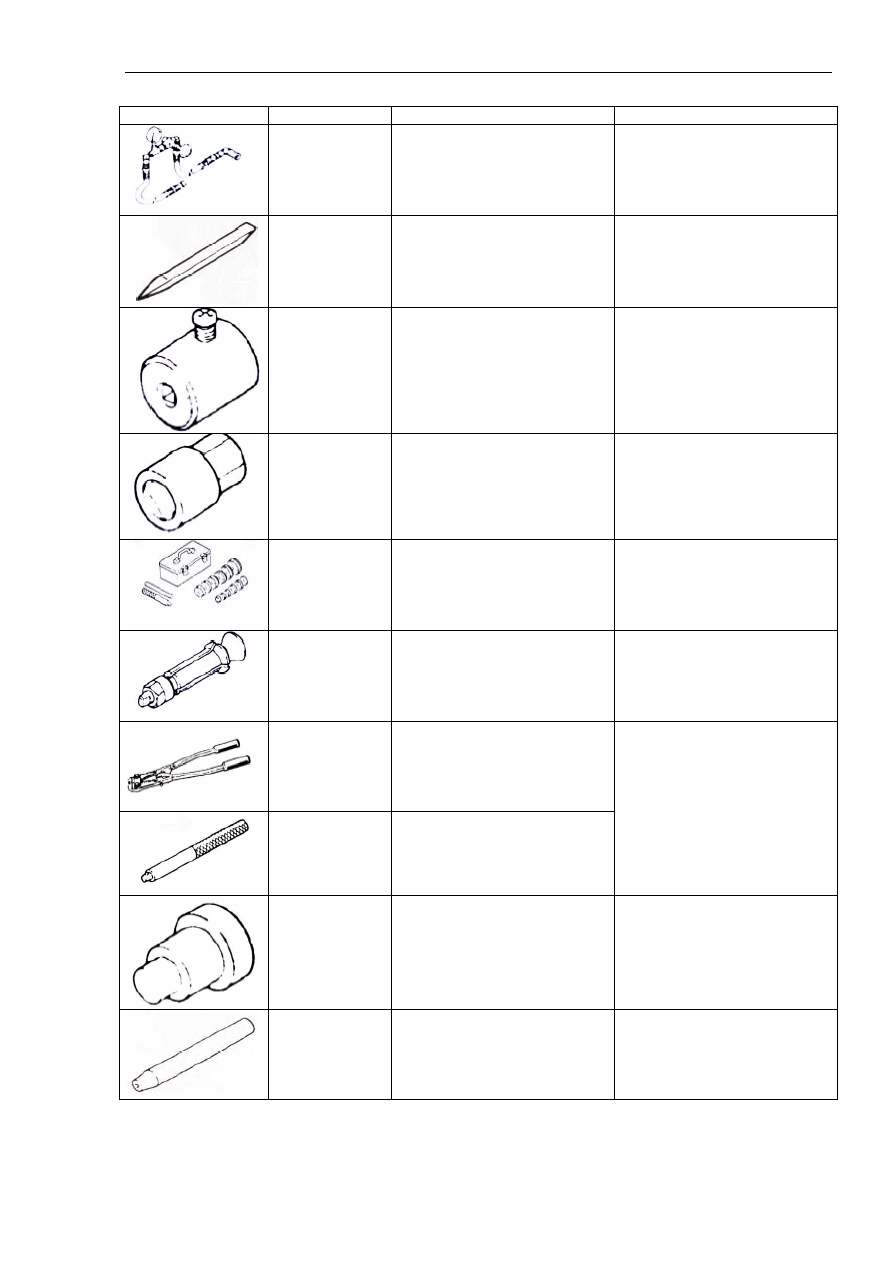

Инструмент

Номер части

Наименование

Назначение

MB990635
MB991113 или
MB991406

Инструмент для разборки и
демонтажа тяговой системы
рулевого механизма

Разборка соединений
наконечников поперечной
рулевой тяги

MB990326

Втулка предварительной
нагрузки

Измерение возвратного
крутящего момента шаровой
опоры

MB990993

Соединение манометра для
рулевого механизма с
гидравлическим усилителем (со
стороны насоса)

MB990994

Соединение манометра для
рулевого механизма с
гидравлическим усилителем (со
стороны гибкого шланга)

Измерение гидравлического
давления

Глава 17. Система рулевого управления

722

Инструмент

Номер части

Наименование

Назначение

MB990662

Манометр для рулевого
механизма с гидравлическим
усилителем

MB990784

Инструмент для демонтажа
дополнительных
принадлежностей

Демонтаж нижней
декоративной крышки колеса
рулевого управления

991006

Втулка предварительной
нагрузки

Измерение общего крутящего
момента малой шестерни

MB991204

Головка динамометрического
гаечного ключа с ограничением
момента затяжки

● Демонтаж и установка
корпуса рулевого механизма
● Регулировка общего
крутящего момента малой
шестерни

MB990925

Инструмент для установки
подшипников и сальников

Демонтаж и установка
сальников и подшипников

MB991120

Вытяжное устройство для
игольчатого подшипника

Демонтаж подшипников внутри
корпуса рулевого механизма

MB991199

Инструмент для установки
сальников

MB991197

Ручка (длинная)

Запрессовка сальников внутри
корпуса рулевого механизма

MB991202

Инструмент для установки
подшипников и сальников

Запрессовка подшипников
внутри корпуса рулевого
механизма и нижнего
подшипника

MB991213

Защитное устройство для
сальников

Установка зубчатой рейки в
сборе
