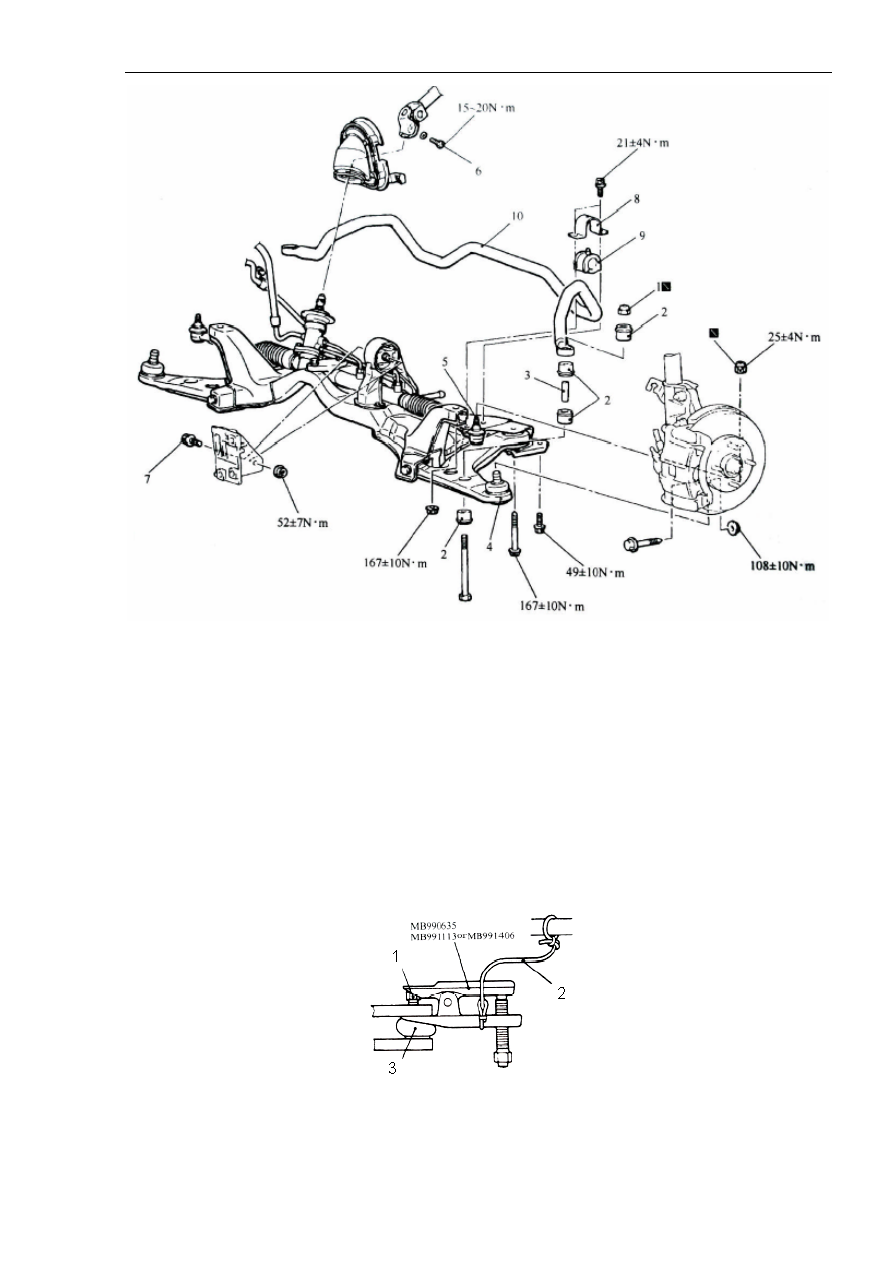

Рисунок 14A-18.

Надписи на рисунке: 1. Самоконтрящаяся гайка. 2. Резиновая втулка успокоителя. 3.
Втулка. 4. Соединение переднего маятникового рычага. 5. Соединение шаровой опоры
поперечной рулевой тяги. 6. Соединительный болт рулевого механизма и нижнего вала. 7.
Соединительный болт левого амортизатора подвески двигателя. 8. Кронштейн
успокоителя. 9. Манжета успокоителя. 10. Передний успокоитель.

Важнейшие моменты демонтажа.

(1). Разобрать соединение шаровой опоры поперечной рулевой тяги, как показано на
рисунке 14A-19.



Рисунок 14A-19.

Надписи на рисунке: 1. Гайка. 2. Веревка. 3. Шаровая опора.

Глава 14A. Передняя подвеска



632

Внимание:

1. Резьбовую поверхность шаровой опоры легко повредить при выполнении операций,
поэтому не следует полностью откручивать монтажную гайку шаровой опоры поперечной
рулевой тяги, достаточно просто ослабить ее с помощью специального ремонтного
инструмента.

2. Закрепить специальный ремонтный инструмент с помощью веревки, не допускать
падения инструмента..

(2). Демонтаж кронштейна успокоителя, манжеты успокоителя и переднего успокоителя.

В целях подготовки свободного пространства для демонтажа кронштейна успокоителя,
манжеты успокоителя и переднего успокоителя необходимо выполнить следующие
операции, как показано на рисунке 14A-20.



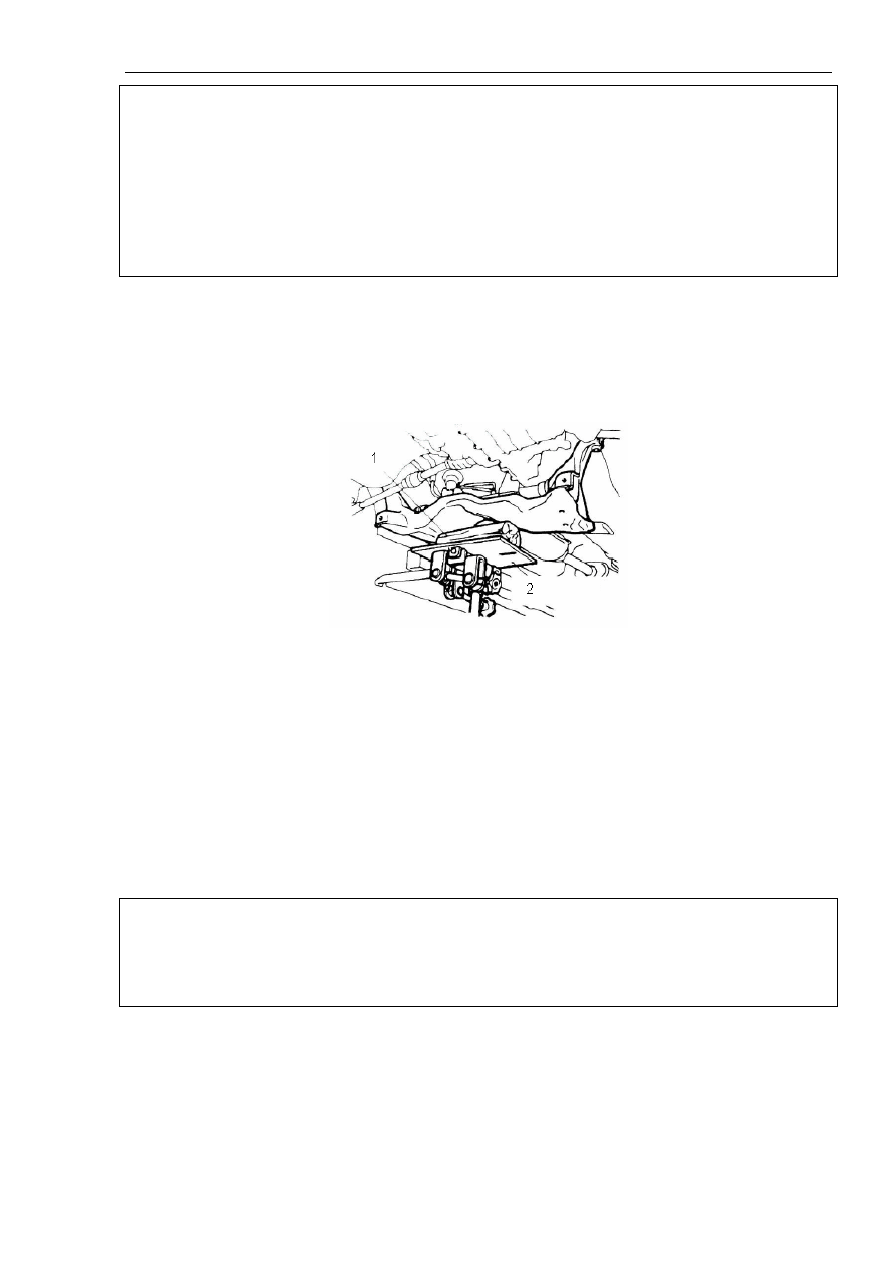

Рисунок 14A-20.

Надписи на рисунке: 1. Деревянная подкладка. 2. Домкрат для коробки переключения
передач.

a. Подпереть переднюю балку домкратом для коробки переключения  передач,
зафиксировав ее в неподвижном положении, открутить монтажные болты и гайки
передней балки.

b. Опустить переднюю балку до положения, в котором возможен демонтаж кронштейна
успокоителя, манжеты успокоителя и переднего успокоителя.

Внимание:

Если опустить переднюю балку слишком низко, это может привести к деформации
держателя гибкого шланга возвратного контура гидравлического усилителя рулевого
управления, поэтому необходимо действовать особенно внимательно.

Важнейшие моменты установки.

(1). Установка переднего успокоителя, манжеты переднего успокоителя и кронштейна
переднего успокоителя.

Глава 14A. Передняя подвеска



633

Идентификационная метка успокоителя с левой стороны автомобиля должна находиться в
положении, как показано на рисунке 14A-21. В этом положении затянуть монтажный болт
кронштейна успокоителя.



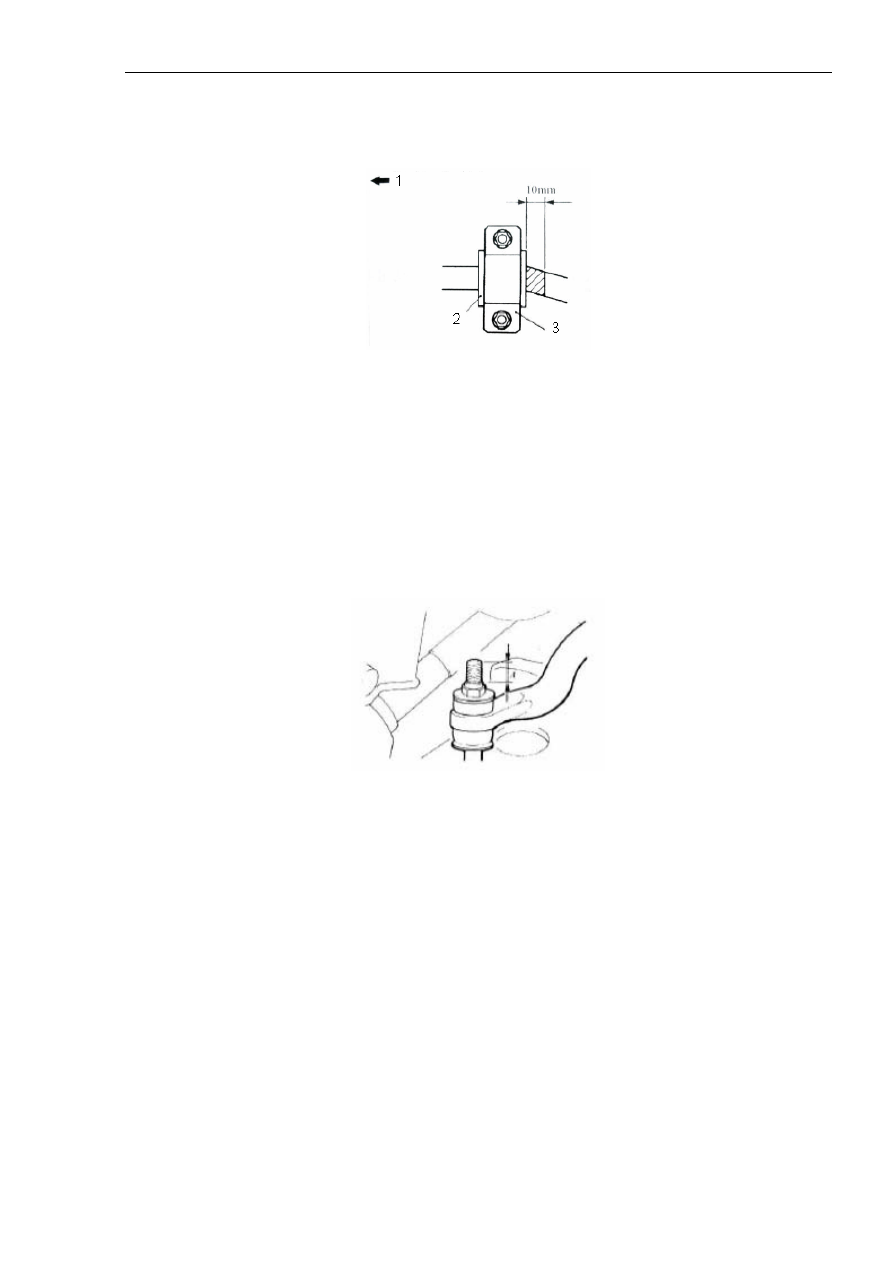

Рисунок 14A-21.

Надписи на рисунке: 1. Наружная сторона автомобиля. 2. Манжета. 3. Кронштейн
успокоителя.

 (2). Установка самоконтрящейся гайки.

Закрутить самоконтрящуюся гайку таким образом, чтобы длина выступающей части болта
соответствовала заданному диапазону значений, затем плотно затянуть гайку, как
показано на рисунке 14A-22.



Рисунок 14A-22.

Стандартное значение: 20,5-23,5 мм.

Глава 14B. Задняя подвеска



634

Глава 14B. ЗАДНЯЯ ПОДВЕСКА

14B.1. Стандартные параметры для технического
обслуживания.

Стандартные параметры для технического обслуживания приведены в таблице 14B-1.

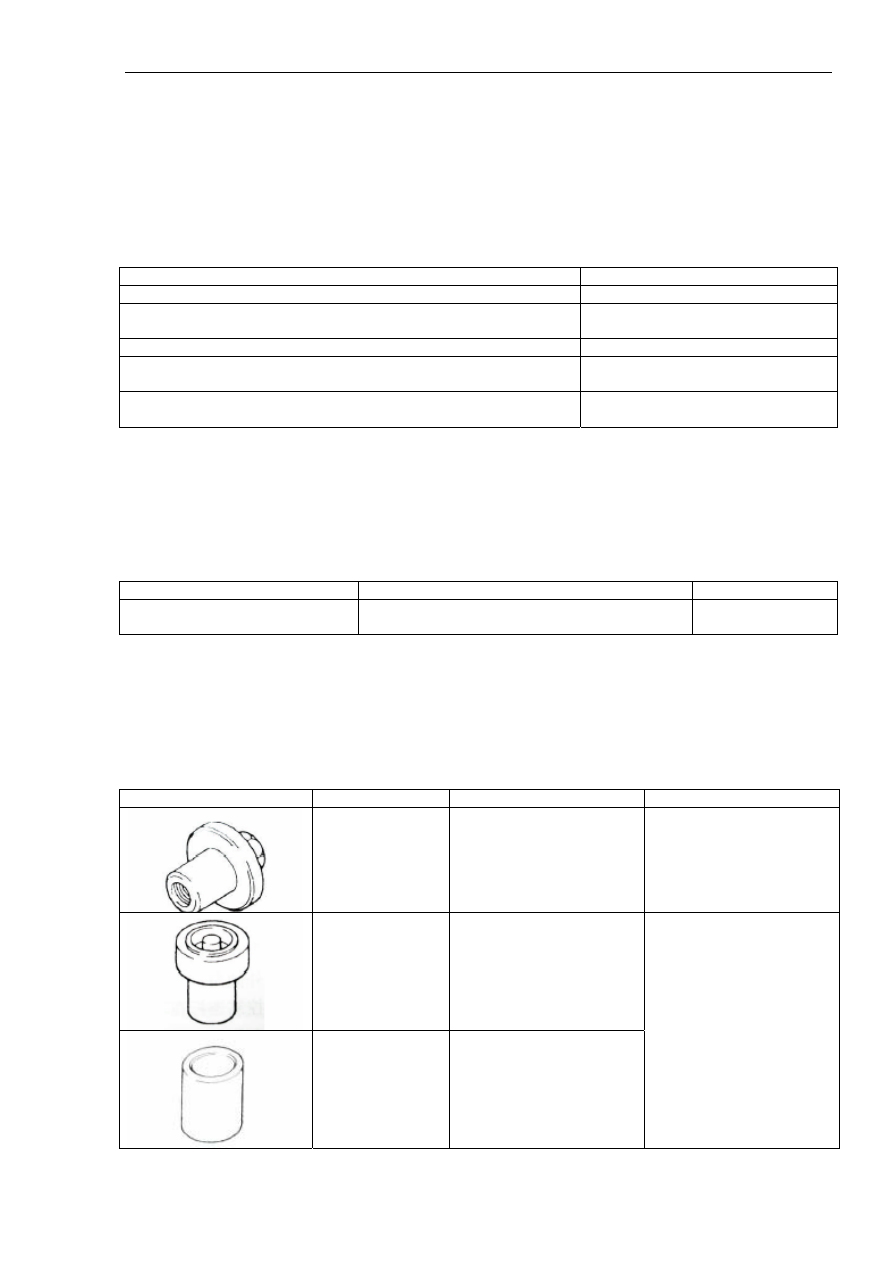

Таблица 14B-1.

Пункт

Стандартное значение

Схождение колес (мм) 3±2

Угол внешнего наклона заднего колеса

0°40′±30′ (разность между левым и
правым колесом не более 30′)

Угол бокового смещения 0°00′±0°09′
Длина выступающей резьбовой части тяги заднего успокоителя в
сборе (мм)

6-8

Крутящий момент вращения шаровой опоры тяги заднего
успокоителя в сборе (Н*м)

0,5-1,5



14B.2. Консистентная смазка.

Перечень рекомендованных консистентных смазок приведен в таблице 14B-2.

Таблица 14B-2.

Место применения

Наименование

Количество

Внутри пыльника шаровой опоры
тяги заднего успокоителя в сборе

Стандартная автомобильная консистентная
смазка на литиевой основе

По необходимости



14B.3. Специальный ремонтный инструмент.

Перечень специального ремонтного инструмента приведен в таблице 14B-3.

Таблица 14B-3.

Инструмент

Номер на чертеже

Наименование

Назначение



MB991004

Приспособление для
проверки балансировки
передних колес

Измерение параметров
балансировки колес (для
колес с дисками из
алюминиевого сплава)



MB991447

Инструмент для демонтажа
и установки втулок



MB991448

Гнездо инструмента для
демонтажа и установки
втулок

Вытаскивание и
запрессовка втулки
нижнего рычага
управления
