Автоматическая коробка переключения передач – поиск и устранение неисправностей



575

Рисунок 11B-62.

Надписи на рисунке: 1. Электромагнитный клапан разгонной муфты. 2.
Электромагнитный клапан пониженной передачи и передачи заднего хода. 3.
Электромагнитный клапан замедляющей муфты. 4. Электромагнитный клапан второй
передачи. 5. Электромагнитный клапан обратной муфты.

(1). Снять крышку клапанного блока.

(2). Отсоединить разъемы всех электромагнитных клапанов.

(3). Измерить электрическое сопротивление между контактами 1 и 2 каждого
электромагнитного клапана. Стандартные значения приведены в таблице 11B-52.

(4). Если фактические значения по результатам измерений выходят за пределы диапазона,
регламентированного спецификацией, заменить электромагнитный клапан.

Таблица 11B-52.

Наименование клапана

Значение электрического сопротивления

Электромагнитный клапан обратной муфты
Электромагнитный клапан пониженной передачи и передачи
заднего хода
Электромагнитный клапан второй передачи
Электромагнитный клапан замедляющей муфты
Электромагнитный клапан разгонной муфты

2,7 – 3,4 кОм при 20ºC



4. Испытание трансформатора крутящего момента на срыв потока.

См. раздел 11B.4 «Испытание трансформатора крутящего момента на срыв потока» и
раздел 11B.5 «Результаты испытания трансформатора крутящего момента на срыв потока».

5. Испытание гидравлическим давлением.

См. раздел 11B.6 «Испытание гидравлическим давлением».

6. Гидравлический контур.

См. раздел 11B.1 «Общие положения».

7. Регулировка линейного давления.

См. раздел 11B.8 «Регулировка системного давления».













Автоматическая коробка переключения передач – поиск и устранение неисправностей



576



8. Функциональная проверка рычага переключения передач.

См. рисунок 11B-63.

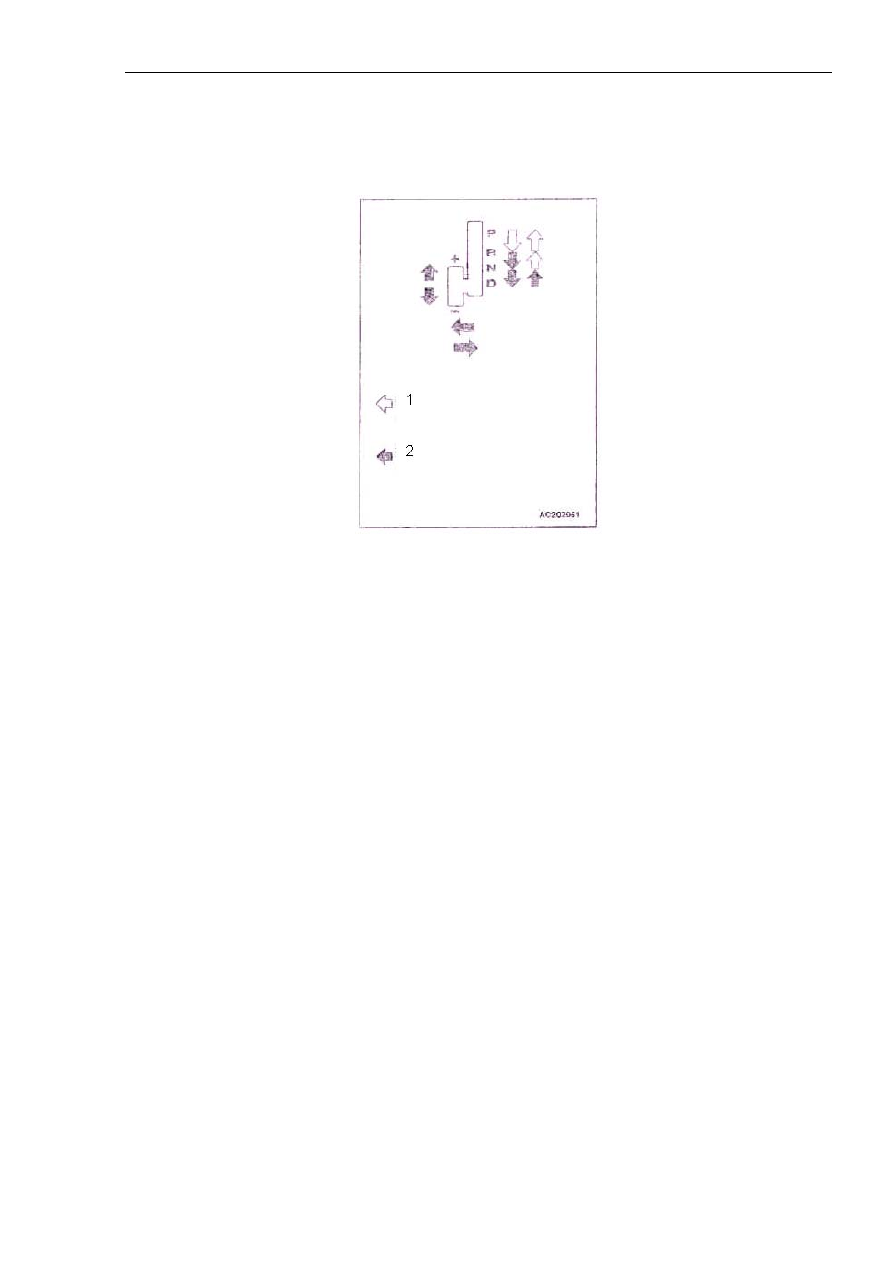

Рисунок 11B-63.

Надписи на рисунке: 1. Переключение при нажатой кнопке блокировки на рычаге. 2.
Переключение без нажатия кнопки блокировки на рычаге.

(1). Установить автомобиль на стояночный тормоз, проверить плавность перемещения и
точность позиционирования рычага переключения передач во всех положениях.

(2). Проверить запуск двигателя при установке рычага переключения передач в
положения N и P. Двигатель не должен запускаться, если рычаг установлен в любое
другое положение.

(3). Запустить двигатель, разблокировать стояночный тормоз и проверить движение
автомобиля при перемещении рычага переключения передач в положение передачи D, 1, 2,
3 и 4. Проверить движение автомобиля назад при включении передачи заднего хода.

(4). Выключить двигатель.

9. Регулировка троса управления коробкой переключения передач.

См. рисунок 11B-64.

Автоматическая коробка переключения передач – поиск и устранение неисправностей



577

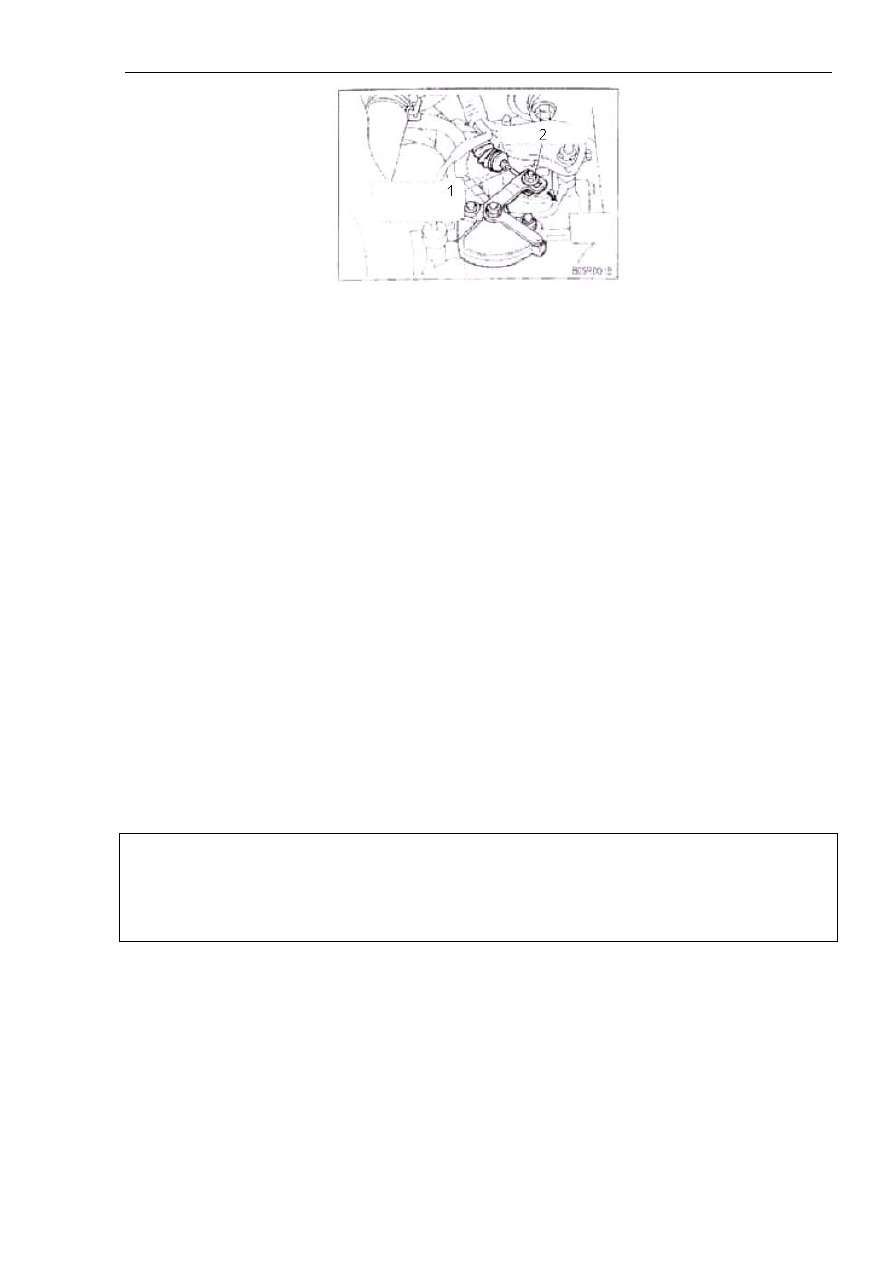

Рисунок 11B-64.

Надписи на рисунке: 1. Трос управления коробкой переключения передач. 2.
Регулировочная гайка.

(1). Снять аккумулятор и поддон аккумулятора.

(2). Переместить рычаг переключения передач в положение N.

(3). Ослабить регулировочную гайку верхнего рычага управления.

(4). Аккуратно потянуть трос в направлении, обозначенном на рисунке стрелкой, после
чего затянуть регулировочную гайку.

Момент затяжки: 12+/-2 Н*м.

(5). Проверить переключение передач на предмет соответствия положению рычага
переключения передач и правильное функционирование передачи в соответствующем
диапазоне.

11B.4. Система управления коробкой переключения передач.

1. Демонтаж и установка.

(См. рисунок 11B-65).

Предупреждение:

При демонтаже и установке троса управления коробкой переключения передач и блока
троса блокировки переключения действовать осторожно и следить за тем, чтобы они не
задевали за электронный блок управления системой подушек безопасности.

Операции, выполняемые до начала демонтажа и после завершения установки.

- Демонтаж и установка воздушного фильтра (см. соответствующий раздел).

- Демонтаж и установка аккумулятора и поддона аккумулятора.

- Демонтаж и установка центральной коробки управления (см. соответствующий раздел).

- Функциональная проверка рычага переключения передач в сборе (выполняется только
после установки, см. соответствующий раздел).

Автоматическая коробка переключения передач – поиск и устранение неисправностей



578

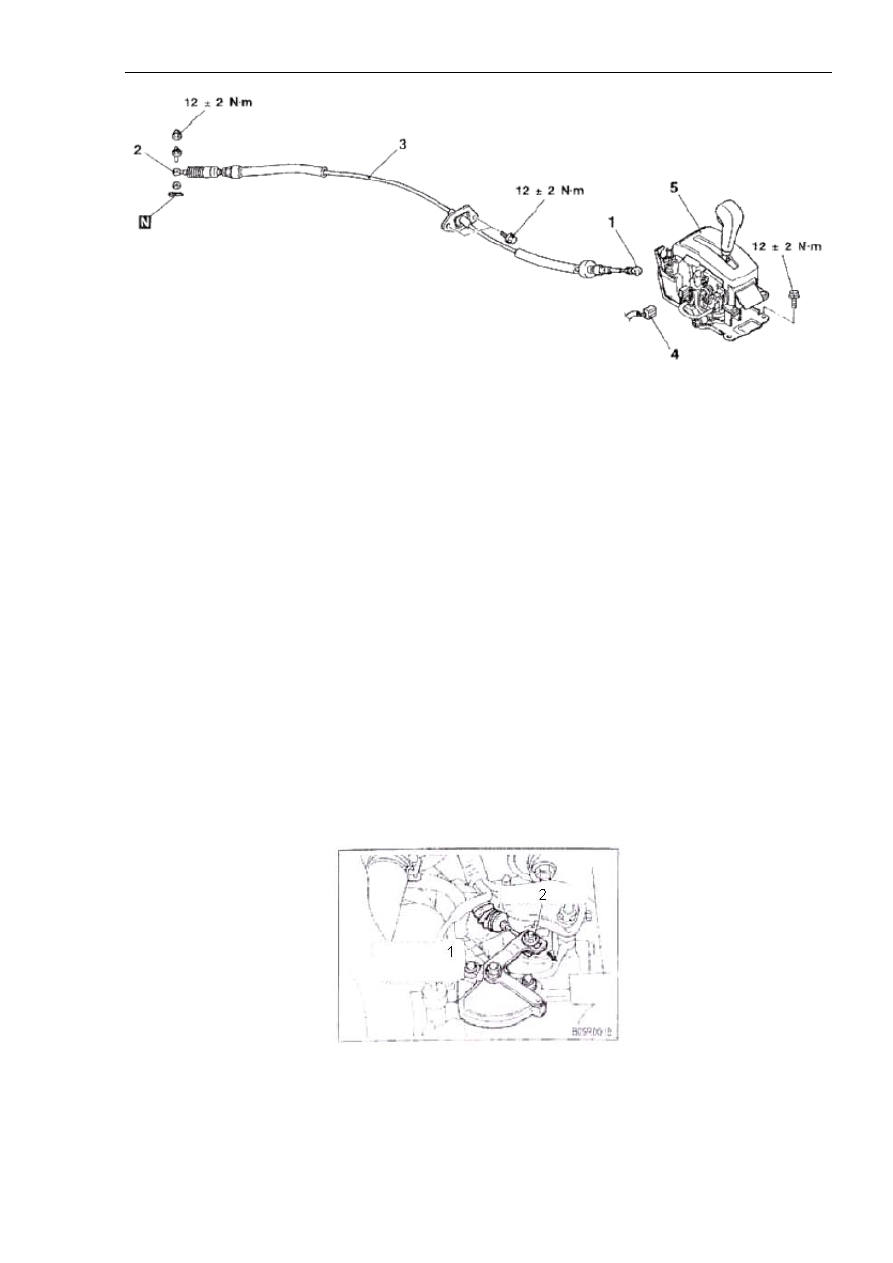

Рисунок 11B-65.

Последовательность демонтажа троса управления коробкой переключения передач.

1. Соединение троса управления коробкой переключения передач (со стороны рычага
переключения передач).

2. Соединение троса управления коробкой переключения передач (со стороны коробки
переключения передач).

3. Трос управления коробкой переключения передач.

Последовательность демонтажа рычага переключения передач в сборе.

1. Соединение троса управления коробкой переключения передач.

4. Разъем подключения индикатора.

5. Рычаг переключения передач в сборе.

* Важнейшие моменты установки (см. рисунок 11B-66).



Рисунок 11B-66.

Надписи на рисунке: 1. Трос управления коробкой переключения передач. 2.
Регулировочная гайка.
