Глава 11. Сцепление и коробка переключения передач



391

c. Перемещая рычаг переключения передач в различные положения, проверить его на предмет
свободного перемещения и наличия механических повреждений.

(2). Установка ручки и втулки.

1. Накрутить втулку на рычаг управления на один оборот.

2. Нажимая на ручку, установить ее на втулку таким образом, чтобы втулка вошла в ручку не
менее чем на семь витков резьбы.

3. Закрутить ручку и выровнять положение схемы переключения передач, нанесенной на ручке.

4. Если при выполнении указанной выше операции возникают затруднения, можно открутить
ручку на один оборот, а затем закрутить до такого положения, при котором схема
переключения передач, нанесенная на ручке, была бы расположена правильно.

2. Рычаг переключения передач в сборе.

Разборка и последующая сборка.

Последовательность разборки показана на рисунке 11-121.

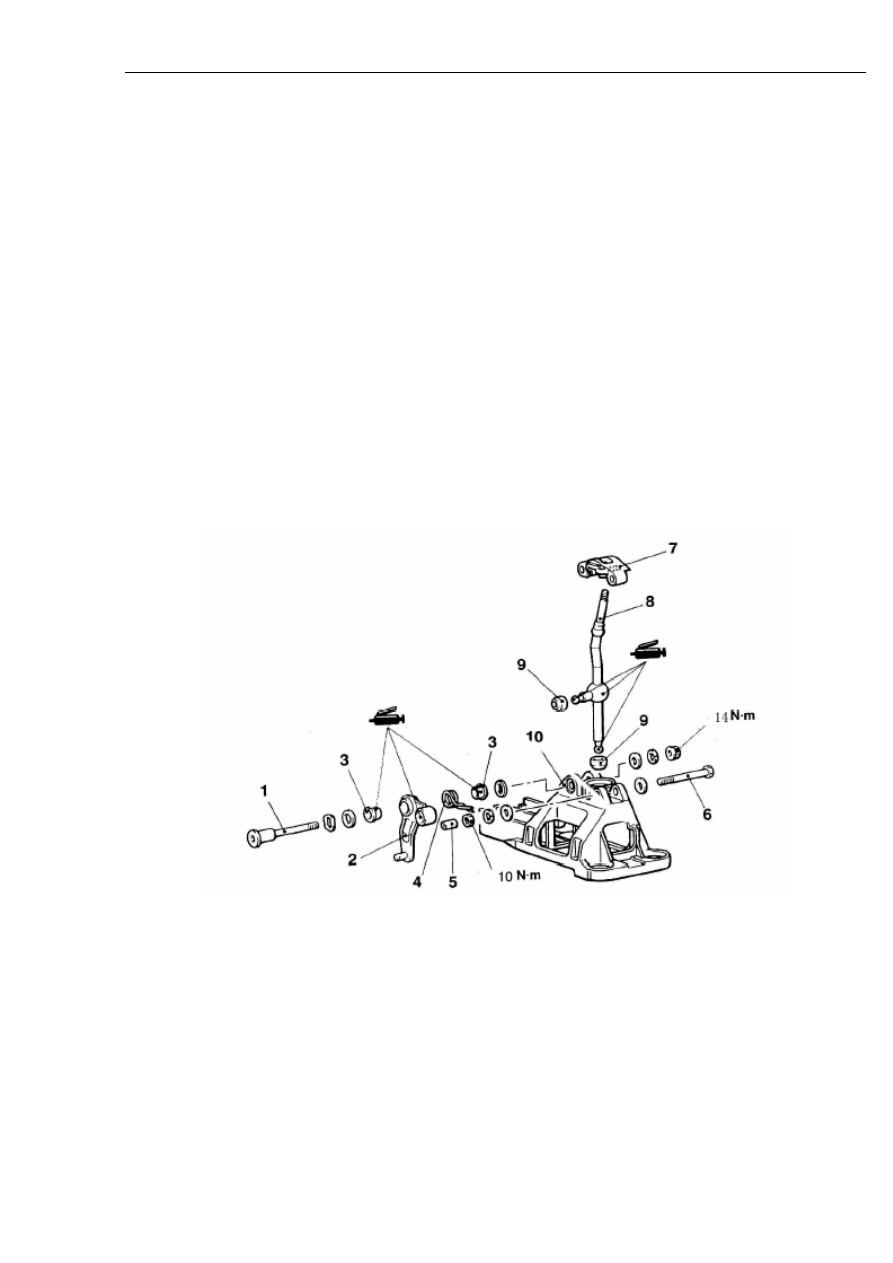

Рисунок 11-121.

Надписи на рисунке: 1. Болт. 2. Коромысло. 3. Втулка. 4. Возвратная пружина. 5.
Разделительная втулка. 6. Болт. 7. Крышка. 8. Рычаг переключения передач. 9. Втулка рычага
переключения передач. 10. Основание.

Глава 11. Сцепление и коробка переключения передач



392

11.5. Автоматический механизм переключения передач.

1. Регулировка и проверка.

1). Регулировка выключателя блокировки переключения передач и троса
переключения передач

(См. рисунок 11-122).

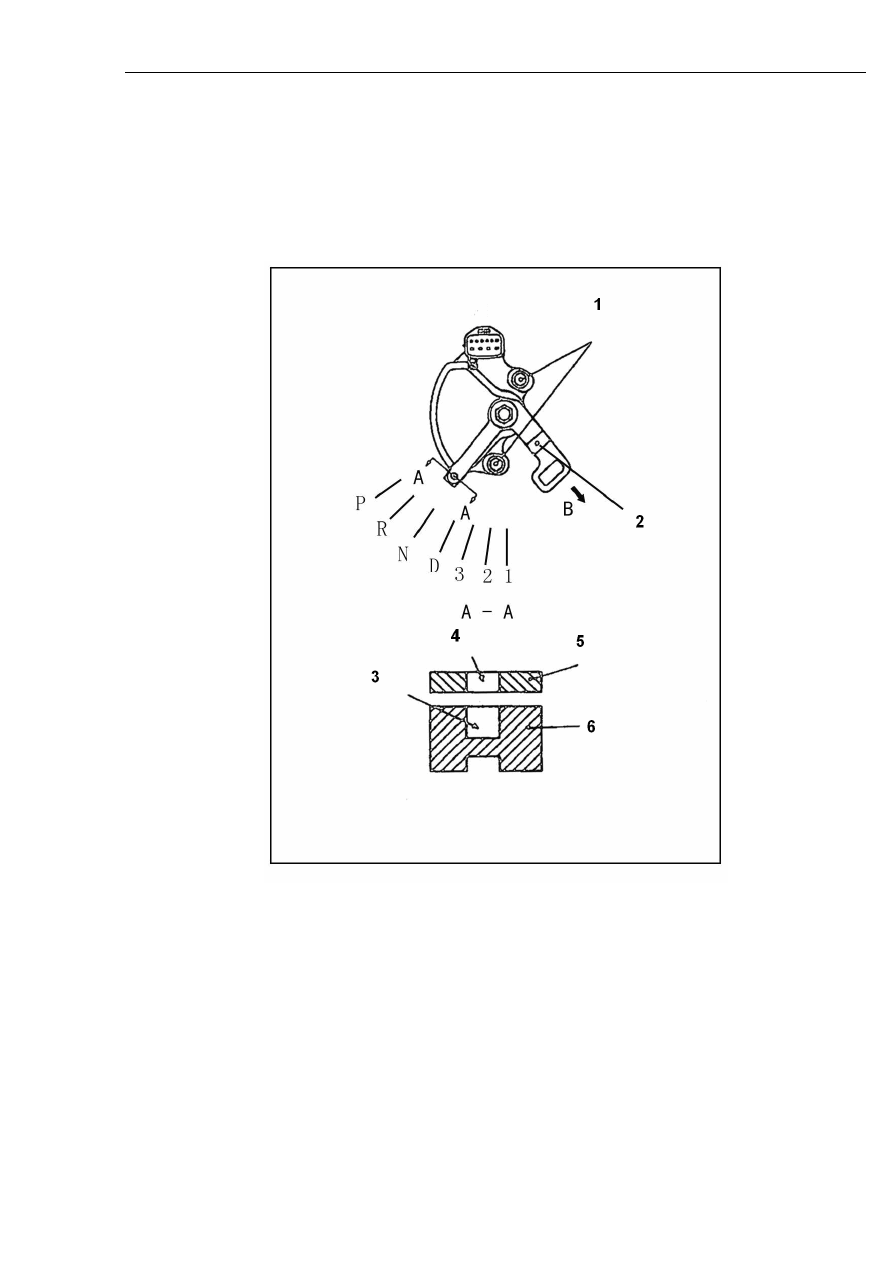

Рисунок 11-122.

Надписи на рисунке: 1. Монтажный болт выключателя блокировки переключения передач. 2.
Управляющая вилка. 3. Отверстие совмещения фланцевого диска. 4. Торцевое отверстие. 5.
Управляющая вилка. 6. Собственно выключатель блокировки переключения передач.

1. Установить рычаг переключения передач в положение нейтральной передачи ‘N’.

2. Открутить регулировочную гайку, подвигать рукой вверх и вниз управляющую вилку,
приведя ее в свободное положение.

3. Переместить вниз торцевую управляющую вилку ручного переключения передач до
положения нейтральной передачи.

Глава 11. Сцепление и коробка переключения передач



393

4. Открутить монтажный болт выключателя блокировки переключения передач, затем
повернуть выключатель таким образом, чтобы его отверстие совмещения фланцевого диска
совпало с небольшим отверстием совмещения вилки ручного переключения передач (как
показано на рисунке 11-130, сечение A-A).

5. Закрутить монтажный болт выключателя блокировки переключения передач.

Стандартный момент затяжки: 11+/-1 Н*м.

Внимание:

При затяжке следить за тем, чтобы выключатель блокировки переключения передач не
сместился из отрегулированного положения.

6. Слегка подтолкнуть трос переключения передач в направлении ‘B’, затем закрутить
регулировочную гайку.

Стандартный момент затяжки: 24+/-4 Н*м.

7. Проверить, находится ли рычаг переключения передач в положении нейтральной передачи
‘N’.

8. Проверить соответствие положений управляющей вилки при перемещении рычага
переключения в положения, соответствующие всем передачам.

2). Проверка положений рычага ручного переключения передач

(См. рисунок 11-123).

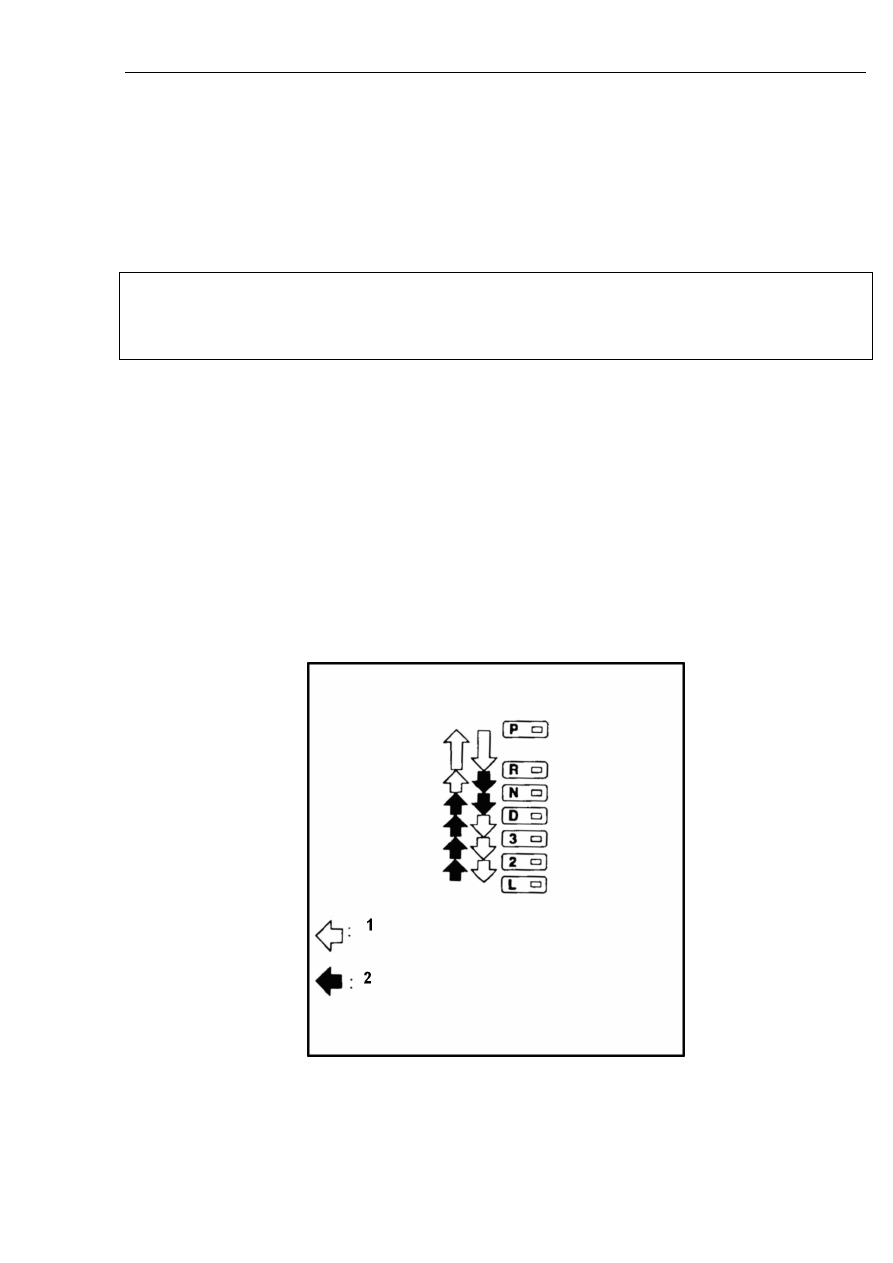

Рисунок 11-123.

Надписи на рисунке: 1. Переключение возможно только при нажатии кнопки блокировки. 2.
Нажатие кнопки блокировки для переключения не требуется.

Глава 11. Сцепление и коробка переключения передач



394

1. Установить автомобиль на стояночный тормоз. Проверить точность и плавность перевода
рычага ручного переключения передач в положения всех передач.

2. Проверить возможность запуска двигателя при установке рычага переключения передач в
положения ‘N’ и ‘P’. Если рычаг переключения передач находится в любом другом положении,
двигатель не должен запускаться.

3. Снять автомобиль со стояночного тормоза, запустить двигатель, проверить движение
автомобиля при переводе рычага переключения передач из положения ‘N’ в положения ‘D’, ‘3’,
‘2’ и ‘L’. Убедиться, что при переводе рычага из положения ‘N’ в положение ‘R’ автомобиль
трогается задним ходом.

4. Выключить двигатель.

3). Регулировка троса переключения передач

(См. рисунок 11-124).

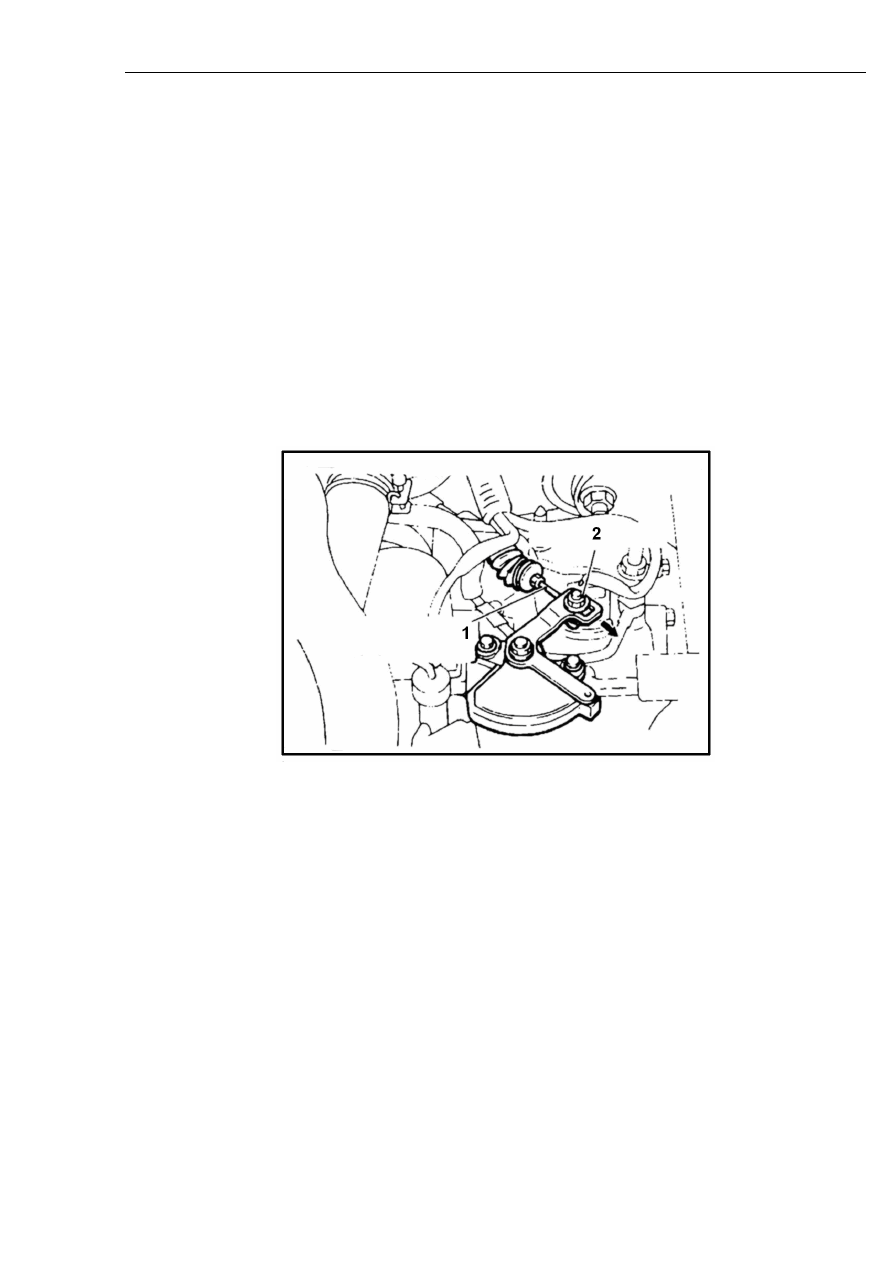

Рисунок 11-124.

Надписи на рисунке: 1. Трос переключения передач. 2. Регулировочная гайка.

1. Снять аккумулятор и опору аккумулятора.

2. Установить рычаг переключения передач в положение нейтральной передачи ‘N’.

3. Открутить регулировочную гайку на верхнем конце троса переключения передач.

4. Слегка потянуть трос в направлении, обозначенном на рисунке стрелкой, затем закрутить
регулировочную гайку.

Стандартный момент затяжки: 12+/-2 Н*м.

5. Проверить соответствие положений управляющей вилки при перемещении рычага
переключения в положения, соответствующие всем передачам.
