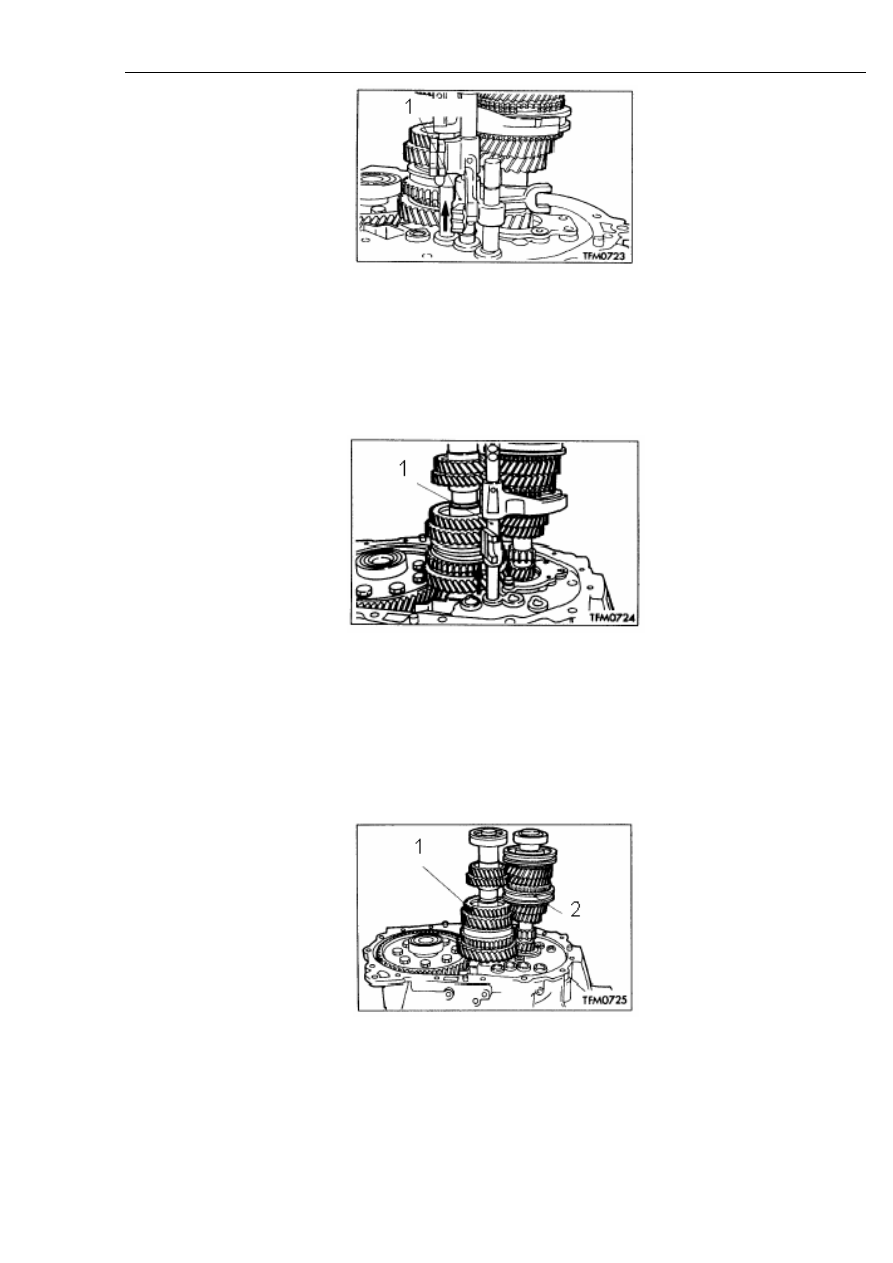

Глава 11. Сцепление и коробка переключения передач



351



Рисунок 11-27.

Надписи на рисунке: 1. Ушко выбора передачи заднего хода.

b. Сдвигая направляющую переключения третьей и четвертой передачи в направлении, как
показано на рисунке 11-28, снять ее одновременно с вилкой переключения передачи.



Рисунок 11-28.

Надписи на рисунке: 1. Направляющая переключения третьей и четвертой передачи.

(5). Демонтаж входного вала и выходного вала.

Как показано на рисунке 11-29, одновременно снять входной вал и выходной вал.



Рисунок 11-29.

Надписи на рисунке: 1. Выходной вал. 2. Входной вал.



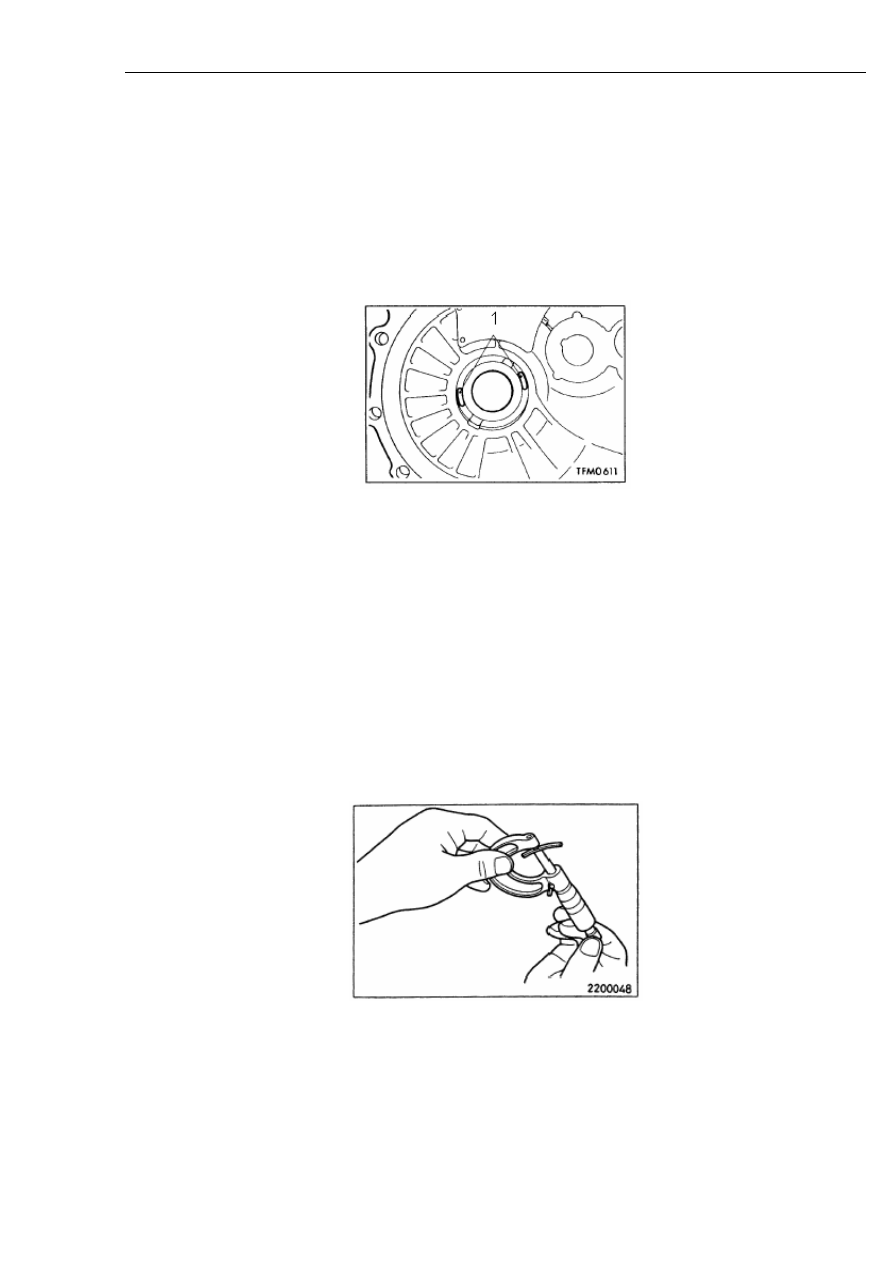

Глава 11. Сцепление и коробка переключения передач



352

3). Важнейшие моменты сборки.

Операции регулировки, выполняемые до начала сборки.

Выбрать разделительные шайбы для регулировки зазора картера коробки переключения
передач.

a. Положить прутки припоя на поверхность картера коробки переключения передач в местах,
показанных на рисунке 11-30 (длина – 10 мм, диаметр – 1,6 мм), затем установить
дифференциал.



Рисунок 11-30.

Надписи на рисунке: 1. Прутки припоя.

b. Установить кожух муфты сцепления, закрутить монтажные болты до заданного момента
затяжки.

c. Если прутки припоя не сжаты, выполнить операции ‘a’, ‘b’, повторно, но использовать более
толстые прутки припоя.

d. Как показано на рисунке 11-31, с помощью штангенциркуля измерить толщину прутков
припоя (T), рассчитать толщину разделительных прокладок по приведенной ниже формуле: от
(T–0,05 мм) до (T–0,17 мм).



Рисунок 11-31.

Важнейшие операции сборки.

(1). Установка входного вала, выходного вала.

Одновременно установить входной вал и выходной вал, как показано на рисунке 11-32.

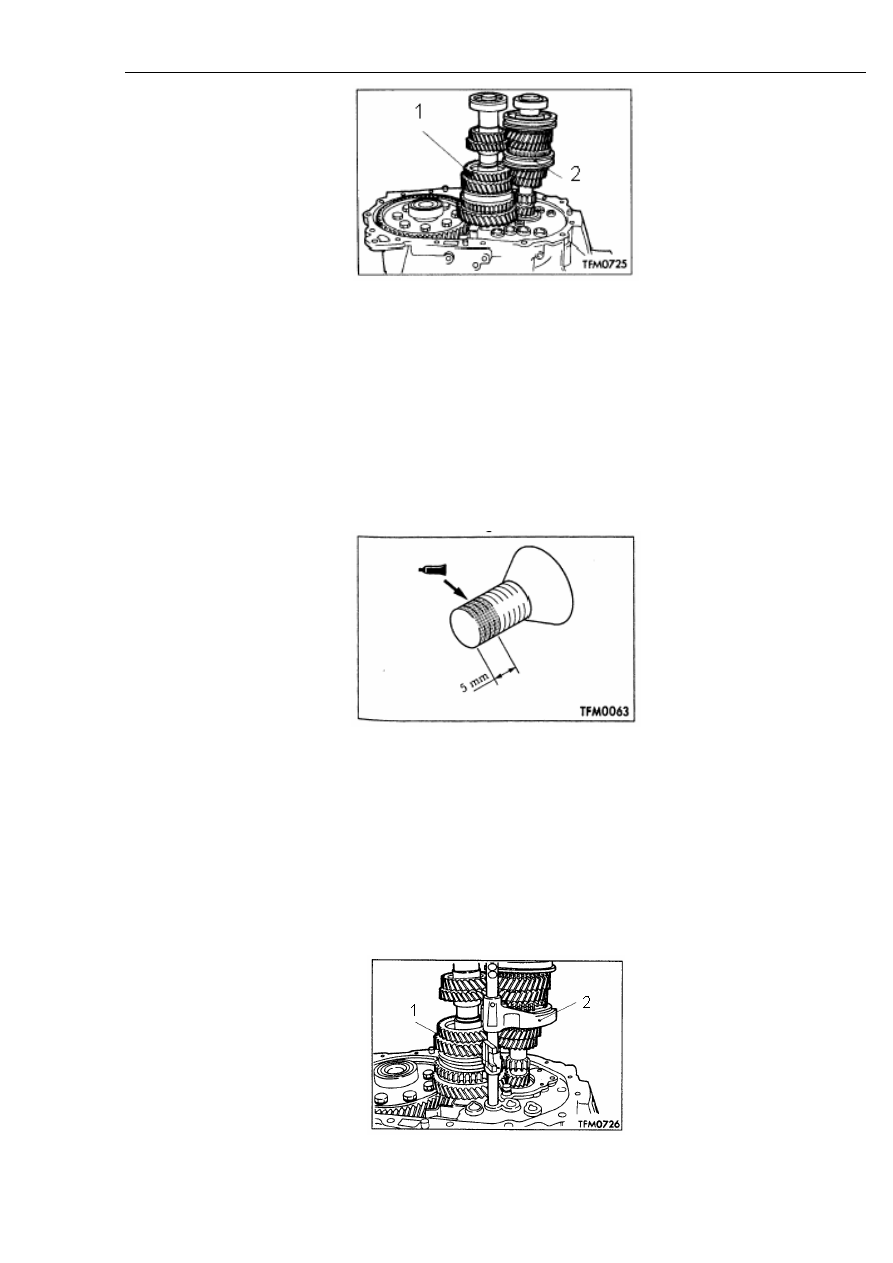

Глава 11. Сцепление и коробка переключения передач



353



Рисунок 11-32.

Надписи на рисунке: 1. Выходной вал. 2. Входной вал.

(2). Установка стопорного кольца переднего подшипника.

Как показано на рисунке 11-33, нанести слой герметика на болты на монтажные болты
стопорной шайбы переднего подшипника (только на винты с утопленной головкой).

Рекомендованный герметик: LT243.



Рисунок 11-33.

(3). Установка соединительной направляющей передачи заднего хода, стального шарика,
направляющей переключения пятой передачи, ушка выбора передачи заднего хода,
пружинной стопорной шайбы, вилки переключения пятой передачи, направляющей третьей и
четвертой передачи.

a. Как показано на рисунке 11-34, установить направляющую третьей и четвертой передачи и
вилку.



Рисунок 11-34.

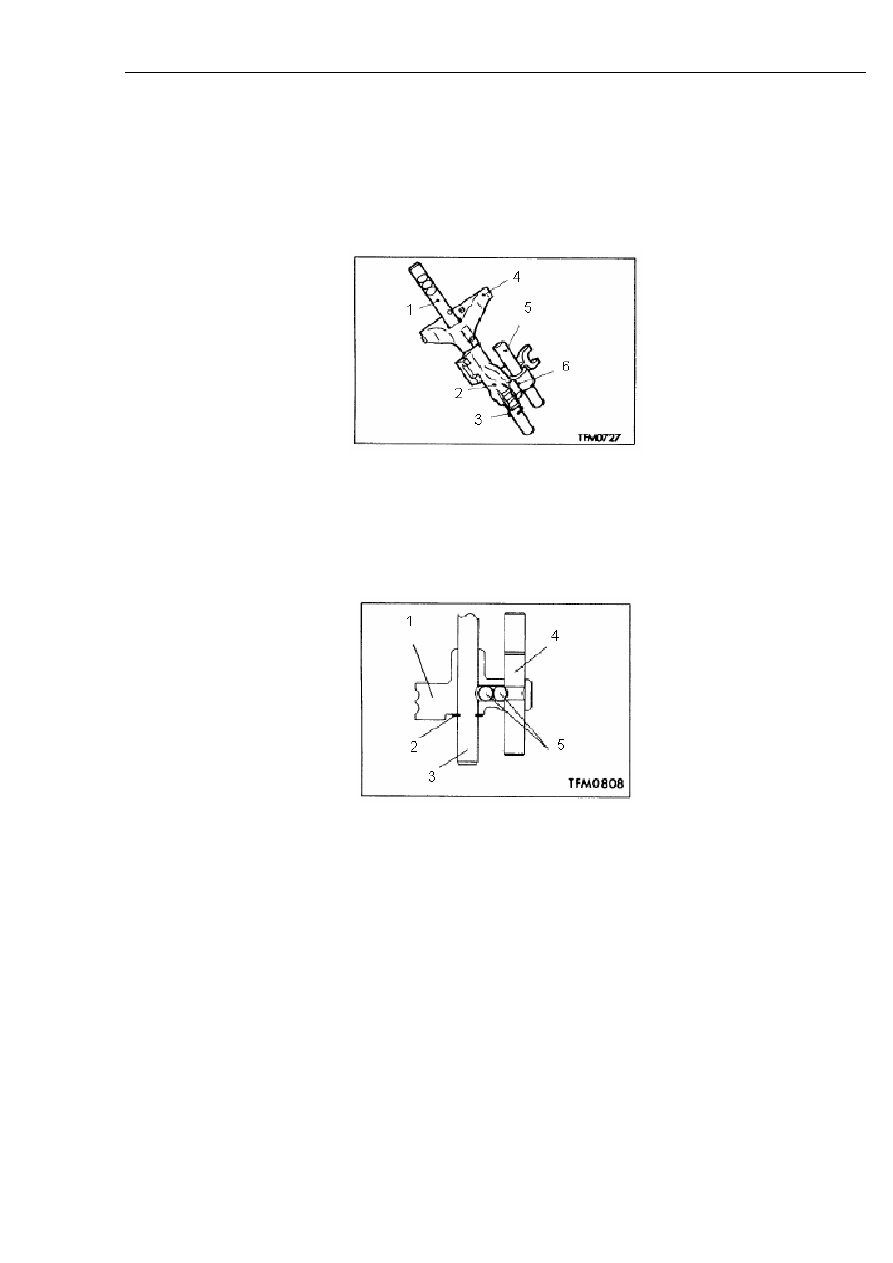

Глава 11. Сцепление и коробка переключения передач



354

Надписи на рисунке: 1. Направляющая переключения третьей и четвертой передачи. 2. Вилка
переключения третьей и четвертой передачи.

b. Установить соединительную направляющую передачи заднего хода, стальной шарик,
направляющую переключения пятой передачи, вилку переключения пятой передачи, ушко
выбора передачи заднего хода, стопорную пружинную шайбу таким образом, чтобы они были
расположены, как показано на рисунках 11-35, 11-36.



Рисунок 11-35.

Надписи на рисунке: 1. Направляющая переключения пятой передачи. 2. Ушко выбора
передачи заднего хода. 3. Стопорная пружинная шайба. 4. Вилка переключения пятой
передачи. 5. Направляющая блокировки передачи заднего хода. 6. Стальной шарик (внутри).



Рисунок 11-36.

Надписи на рисунке: 1. Ушко выбора передачи заднего хода. 2. Пружинная стопорная шайба. 3.
Направляющая переключения пятой передачи. 4. Направляющая блокировки передачи заднего
хода. 5. Стальной шарик.

c. Сдвигая ушко выбора передачи заднего хода в направлении, как показано на рисунке 11-37,
установить вилку переключения и направляющую пятой передачи, а также ушко выбора
передачи заднего хода, стопорную шайбу, стальной шарик, соединительную направляющую
передачи заднего хода.
