Глава 10. Система контроля выхлопных газов двигателя



319

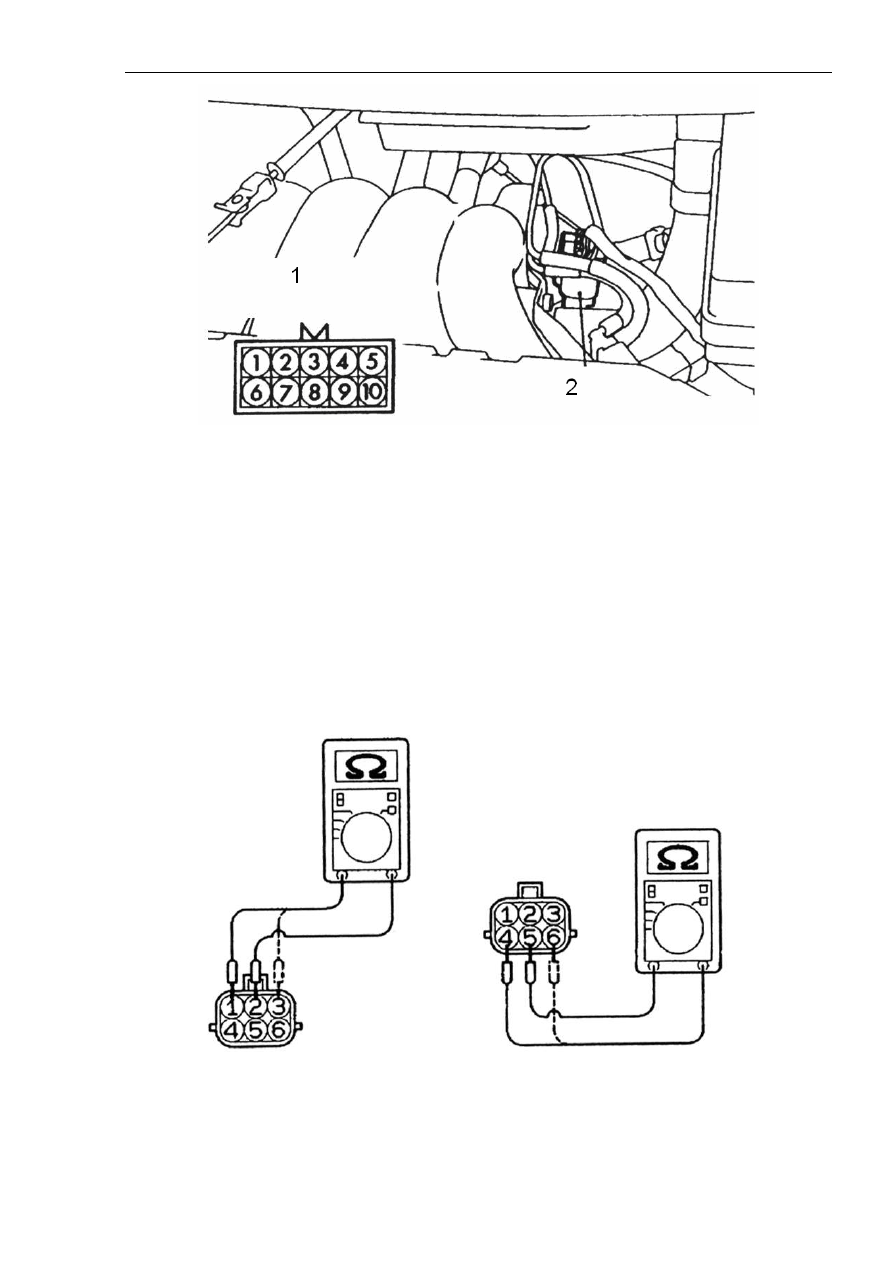

Рисунок 10-15.

Надписи на рисунке: 1. Центральный разъем (10-контактный). 2. Боковой разъем клапана
рециркуляции отработанных газов.

- Отсоединить центральный разъем, показанный на рисунке 10-15. Измерить электрическое
сопротивление между контактом 4 и контактами 1, 2, 6 и 7, см. рисунок 10-16.

Стандартное значение: 10-20 Ом (при температуре окружающей среды 22°C).

- Соединить центральный разъем.



Рисунок 10-16.

Глава 10. Система контроля выхлопных газов двигателя



320

Измерения для корпуса клапана рециркуляции отработанных газов.

- Снять клапан рециркуляции отработанных газов (см. рисунок 10-17).

- Измерить электрическое сопротивление между контактами №1 и №3 бокового разъема
клапана.

- Измерить электрическое сопротивление между контактами №5 и №6 бокового разъема
клапана.

Стандартное значение: 10-20 Ом (при температуре окружающей среды 22°C).

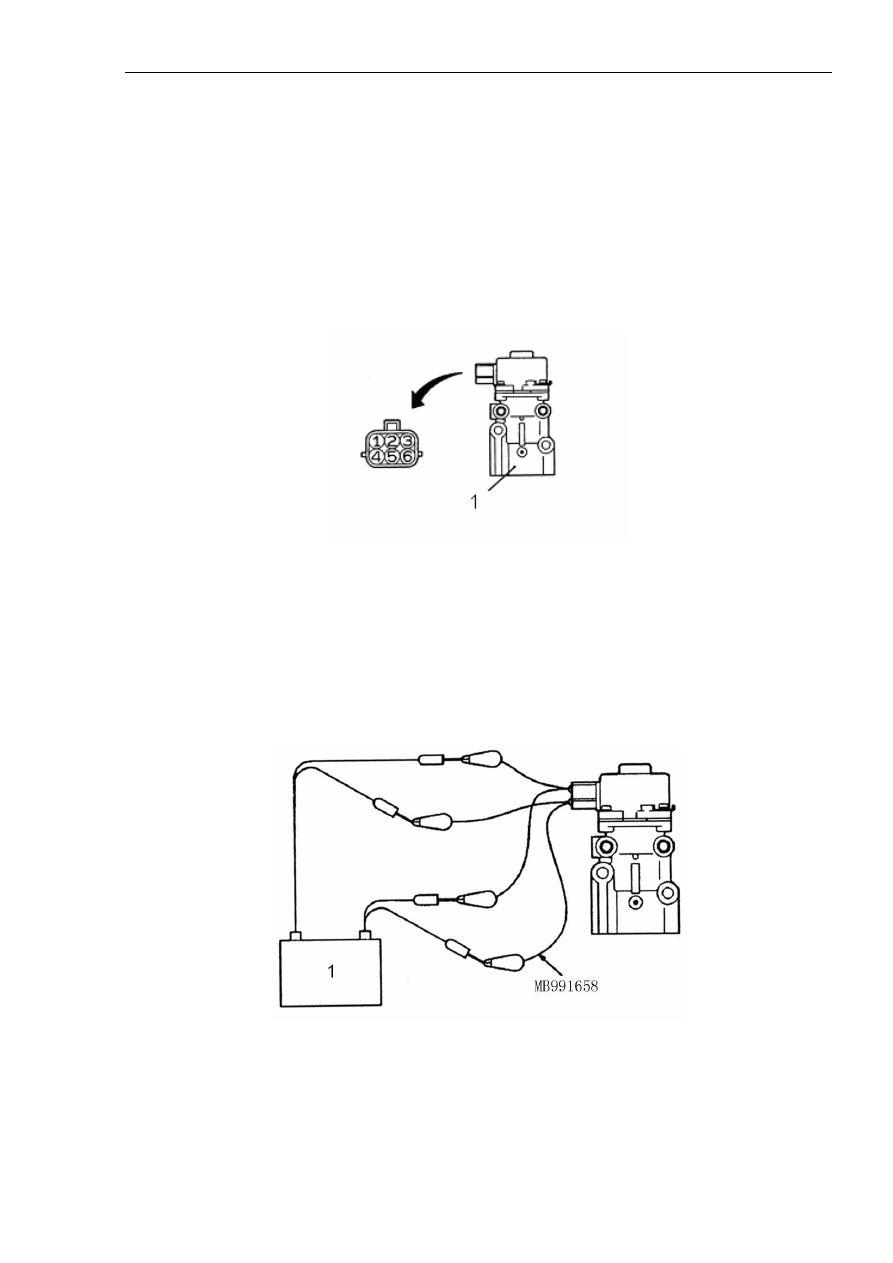

Рисунок 10-17.

* Проверка шагового электропривода.

- Снять клапан рециркуляции отработанных газов.

- Подсоединить специальный ремонтный инструмент (кабель для тестирования MB991658)
к боковому разъему клапана рециркуляции отработанных газов (см. рисунок 10-18).



Рисунок 10-18.

Надписи на рисунке: 1. Аккумулятор.

- Подсоединить положительный контакт электрического питания (примерно 6В) к
контактам 2 и 5.

Глава 10. Система контроля выхлопных газов двигателя



321

- В последовательности, приведенной ниже, подключать отрицательный контакт
источника электрического питания к клеммам всех проводов. При этом проверить,
происходит ли включение шагового электропривода (при включении электропривода
ощущаются слабые толчки).

a. Подключить отрицательный контакт источника электрического питания к контактам 1 и 4.

b. Подключить отрицательный контакт источника электрического питания к контактам 3 и 4.

c. Подключить отрицательный контакт источника электрического питания к контактам 3 и 6.

d. Подключить отрицательный контакт источника электрического питания к контактам 1 и 6.

e. Подключить отрицательный контакт источника электрического питания к контактам 1 и 4.

f. Выполнить операции с ‘a’ по ‘e’ повторно, в той же последовательности.

- Состояние шагового электропривода можно считать исправным, если ощущаются
толчки, сопровождающие включение электропривода.

10.3. Демонтаж и установка клапана рециркуляции
отработанных газов.

* Чистка клапана рециркуляции отработанных газов.

Снять клапан рециркуляции отработанных газов, проверить поверхность клапана на
предмет налипания посторонних частиц и образования нагара. В случае обнаружения
таких явлений почистить поверхность клапана кордощеткой.

Внимание:

Применение моющих средств и растворителей для чистки клапана не допускается, так как
попадание этих веществ вовнутрь электродвигателя может привести к его повреждению.

10.4. Демонтаж и установка угольного цилиндра.

* Демонтаж и установка угольного цилиндра.

Операции, выполняемые до начала демонтажа и после завершения установки.

- Снять и установить воздушный фильтр (см. описание в соответствующей главе
настоящего руководства).

- Снять и установить опору аккумулятора.

Последовательность демонтажа (см. рисунок 10-19).

Глава 10. Система контроля выхлопных газов двигателя



322

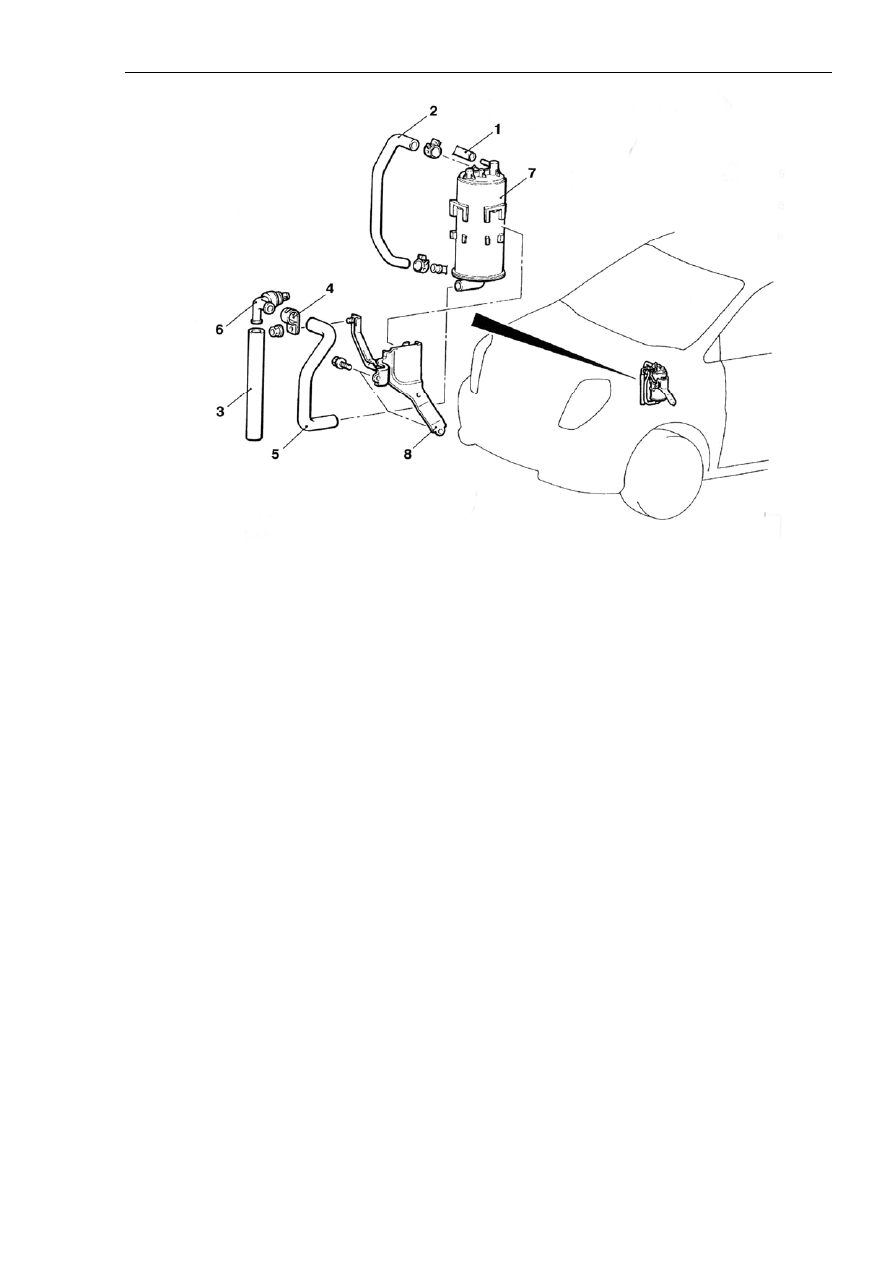

Рисунок 10-19.

Надписи на рисунке: 1. Отсоединить вакуумный гибкий шланг. 2. Отсоединить гибкий
шланг системы контроля испарения топлива. 3. Отсоединить гибкий шланг системы
контроля испарения топлива. 4. Снять кронштейн вентиляционного клапана. 5.
Отсоединить гибкий шланг системы контроля испарения топлива. 6. Угольный цилиндр.
7. Кронштейн угольного цилиндра.

Установка деталей и узлов системы выполняется в последовательности, обратной
процедуре разборки.
