GWFLORID Maintenance Manual

82

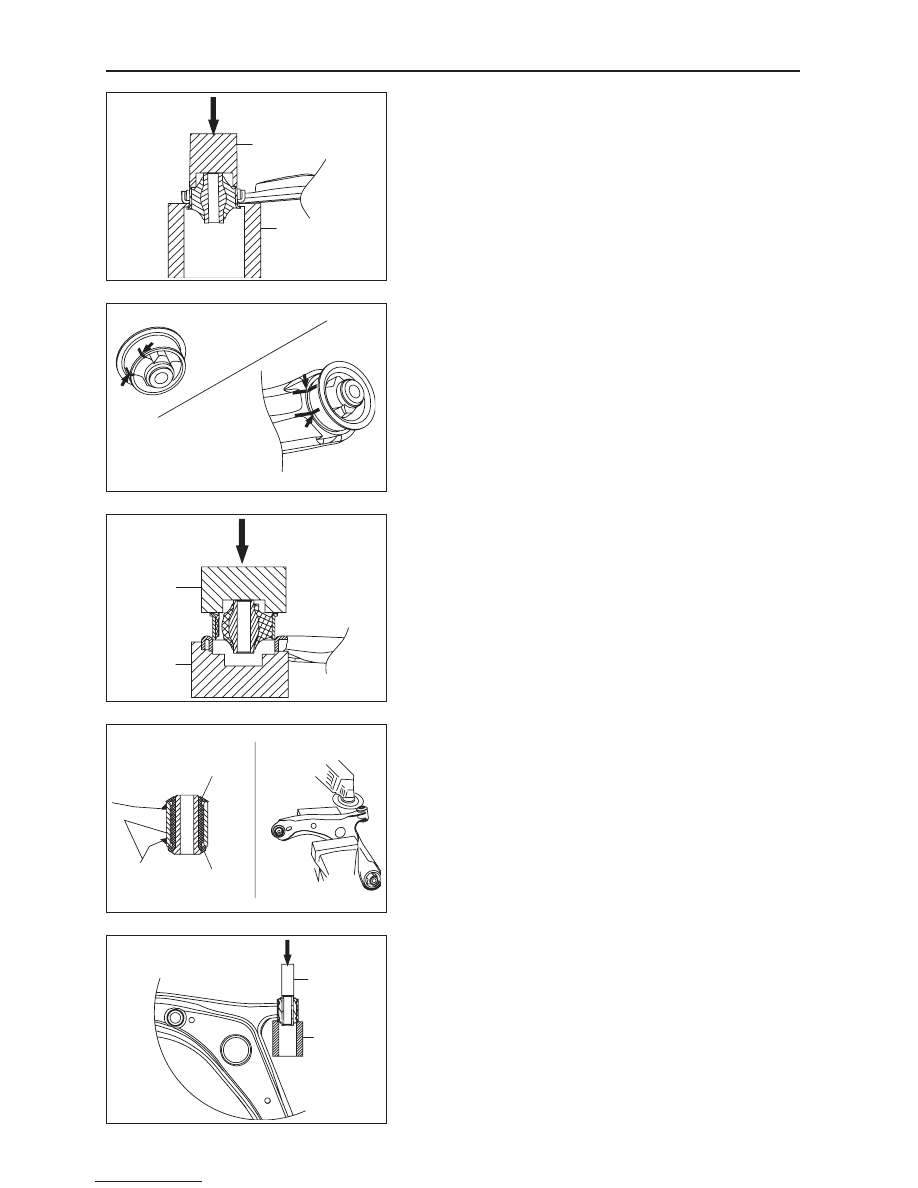

(b)  On the press, press out the lower swing arm's large

shaft sleeve with SST (Special Service Tools), and re-

place it with a new one.

(c)  Check that the mounting holes of the lower swing arm's

large shaft sleeve are Φ55

-0.2

-0.3

, measure for inaccurate di-

mensions, replace the lower swing arm's weld assembly if

inaccurate.

(d)  Before press fitting, mark the same position on the

new lower swing arm's large shaft sleeve, so as to

correspond to the mark on the lower swing arm, and

thus ensure angle alignment.

(e)  On the press, use SST (Special Service Tools) to press

the new lower swing arm's large shaft sleeve into the

correct position.

5.  Lower swing arm's small shaft sleeve removal, replace-

ment, and press fitting.

(a)  Use a sander to smooth level the rubber flange on the

lower swing arm's small shaft sleeve.

Caution: When using the sander, be very careful not to

damage the lower swing arm.

(b)  On the press, use SST (Special Service Tools) to press

out the lower swing arm's small shaft sleeve, and re-

place it with a new one.

(c)  Check that the lower swing arm's small shaft sleeve's

mounting hole dimensions are Φ31

+0.05

0

.

Caution: Measure for inaccurate dimensions, replace

the lower swing arm's weld assembly if inaccurate.

F

Sanding spots

Sanding spots

F

SST

SST

SST

SST

SST

SST

F

83

Suspension System

(d)  On the press, use SST (Special Service Tools) to press

the new lower swing arm's small shaft sleeve into the

correct position.

F

SST

SST

GWFLORID Maintenance Manual

84

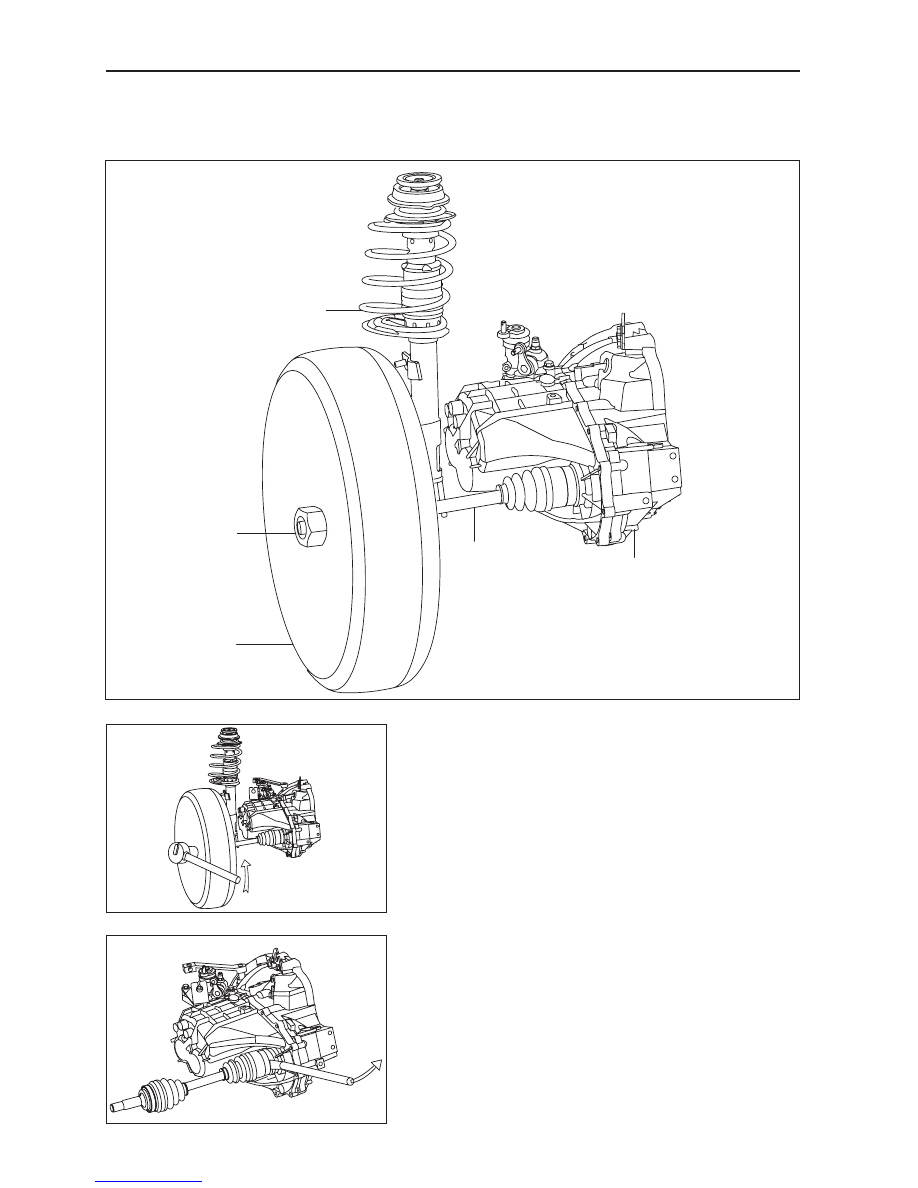

Drive Shaft

Components

Drive shaft removal

1.  First use a M32 sleeve, ratchet wrench, and extension

bar, to remove front drive shaft nut LH. Then, according

to  the  wheel  and  front  suspension  disassembly

specifications, remove the Front suspension system

LH and wheel.

2.  Then use a pry bar to forcefully pry the connection

between the differential and the drive shaft until the

drive shaft obviously moves towards the outside. Do

not damage the drive shaft's dust cover.

Front shock absorber with

coil spring assembly LH

Front drive

shaft nut LH

Wheel assembly

Front drive shaft

assembly LH

Transmission assembly

F

F

85

Suspension System

Drive shaft installation

1.  Insert the drive shaft.

First, align the inner end of the drive shaft and differential

spline. Keep the drive shaft axes and the differential axes

bases uniform, then hammer towards the direction of the

differential drive shaft's outer end until a clear and sharp

clicking  sound  is  heard.  Here,  the  drive  shaft  and  the

transmission should have a clearance of about 1 mm.

2.  According to the front suspension and wheel assembly

installation specifications, properly install the front

shock  absorber  with  coil  spring  assembly  LH  and

wheel.

3.  Use an M32 sleeve, ratchet wrench, and extension bar

to tighten front drive shaft nut LH.

Tightening torque: 225±20 N·m
