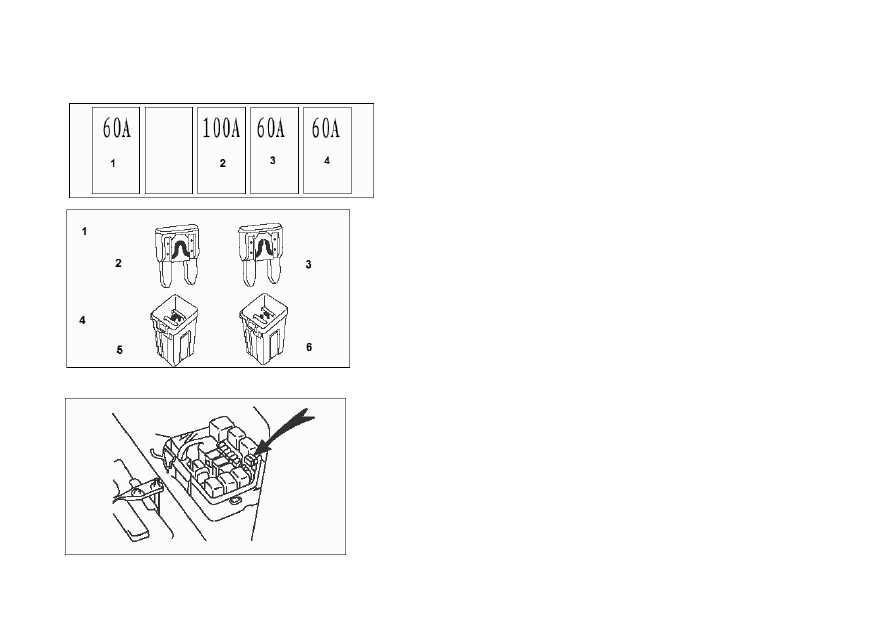

Проверка и замена плавких предохранителей.
Коробка реле и плавких предохранителей №1.
1. Коробка реле и плавких
предохранителей №1 автомобиля с
правым рулем. 2. Коробка реле и
плавких предохранителей №1
автомобиля с левым рулем. 3, 4, 5, 6, 7, 8.
Зарезервировано. 9, 11. Импульсное реле
интервалов стеклоочистителей. 10, 12.
Реле прерывателя мигающего сигнала
поворота.
F1. Стартер, 5А. F2. Электронная
система управления впрыском (IG), 10А.
F3. Переключатель привода на четыре
колеса (IG), 15А. F4. Сигналы поворота,
10А. F5. Сигнал движения задним ходом,
10А. F6. Комбинированный блок
приборов, 10А. F7. Зарезервировано. F8.
Зарезервировано. F9. Левые
стеклоподъемники с электроприводом,
30А. F10. Правые стеклоподъемники с
электроприводом, 30А. F11.
Зарезервировано. F12. Система подушек
безопасности, 15А. F13. Электропитание
привода на четыре колеса от
аккумулятора, 20А. F14. Аварийный
сигнал, 15А. F15. Лампа проигрывателя
компакт-дисков, 15А. F16. Система центральной блокировки дверных замков, 15А. F17. Прикуриватель, 20А. F18. Проигрыватель компакт-
дисков (радиоприемник), 15А. F19. Зарезервировано. F20. Зарезервировано. F21. Зарезервировано. F22. Зеркало движения задним ходом, 5А.
F23. Стеклоочистители, 15А. F24. Кондиционер (IG), 5А. F25. Зарезервировано. F26. Зарезервировано. J1. Реле стеклоподъемников с
электроприводом. J2. Зарезервировано. J3. Зарезервировано.
