1. К антенне 2. Выход видеочастоты

Разъем В


1 RV

0.5

желтый

Блок питания памяти + (АКБ +)

2 RV

0.5

красный

Питание прикуривателя +

3 RV

0.5

черный

Питание –

4 RV

0.5

коричневый/черный

Передний левый динамик –

5 RV

0.5

серый/черный

Передний правый динамик –

6 RV

0.5

серый

Передний правый динамик +

7 RV

0.5

коричневый

Передний левый динамик +

8 RV

0.5

синий

Питание подсветки +

9 RV

0.5

белый

Автоматическая антенна (управление)


Разъем А


1 RV

0.5

фиолетовый/черный

Задний правый динамик –

2



3 RV

0.5

зеленый/черный

Задний левый динамик –

4 RV

0.5

зеленый

Задний левый динамик +

5 RV

0.5

фиолетовый

Задний правый динамик +



III.

Передняя панель и органы управления










1.

Гнездо для компакт-диска



2.

Дисплей

3.

Извлечение/установка диска

4.

Лентопротяжный механизм

5.

Включение питания

6.

Моно/стерео и громкость

7.

Выбор параметра регулировки

звука
8.

Ускоренная перемотка ленты

9.

Громкость/усиление-уменьшение

параметра
10.

Выбор радиостанции/программа

памяти/очистка памяти
11.

Выбор радиостанции /программа

12.

Выбор

радиостанции/произвольный выбор











13.

Выбор радиостанции/время

вещания
14.

Выбор радиостанции/повтор

15.

Выбор радиостанции/просмотр

16.

Настройка/выбор дорожки диска

17.

Извлечение кассеты

18.

Выбор диапазона

19.

Автоматическая настройка/запись

в память
20.

Воспроизведение кассеты

21.

Воспроизведение

диска/пауза/выбор системы
22.

Сброс



IV.

Порядок работы.


После нажатия на кнопку 5 включается режим радио. Для перехода в режим  СD вставьте диск в гнездо
(если диск уже установлен, нажмите кнопку 21). Для перехода в режим кассетного магнитофона вставьте
кассету в ЛПМ пленкой вправо (если кассета уже вставлена, нажмите кнопку 20).
Для перехода из режима CD в режим радио: нажмите кнопку 18 либо кнопку 3 (диск выдвинется).
Повторное нажатие на кнопку 3 вернет режим CD (диск загрузится). Если в течение 8 сек. не удалить диск с
лотка, он автоматически загрузится опять и восстановится режим CD.
Для перехода из режима магнитофона в режим радио нажмите кнопку 18. Нажатие на кнопку 20 вернет
режим воспроизведения кассеты.
Нажатие кнопки 5 в любом режиме работы переводит систему в режим ожидания. Для последующего
включения требуемого режима надо нажать соответствующую кнопку.
Кнопку 22 (сброс) нажимать при подключении системы либо в случае возникновения сбоев в работе.
Дисплей 2 отображает текущий режим работы.

1.

Радиоприемник


Диапазон FM разбит на три поддиапазона (1F-3F), диапазон АМ – на два (1А-2А).
С помощью кнопки 16 (нажимая в одном из направлений) настройтесь на нужную радиостанцию.
Нажатием на одну из кнопок М1 – М6 (15-10) введите выбранную станцию в память. В памяти можно
сохранить 18 станций FM и 12 станций АМ. Кнопкой 6 можно выбрать режим FM стерео или моно.
Длительное нажатие на эту кнопку регулирует звук (низкие частоты). Нажатием кнопки 19 можно
установить режим автоматической настройки и записи радиостанций в память. Кнопка 7 служит для выбора
параметра для регулировки: VOL-громкость, BAS-низкие частоты, TRE-высокие частоты, BAL-баланс
между левым и правым динамиками, FAD-баланс между задними и передними динамиками. Выбранный
параметр регулируется кнопкой 9 (+ или –). Длительное нажатие на кнопку 7 отключает звук (режим
MUTE).

2.

Проигрыватель CD


Диск устанавливается на лоток гнезда наклейкой вверх. После загрузки диска начинается проигрывание.
Нажатием кнопки 16 (вправо) можно включить ускоренный режим перевода дорожек. Нажатием кнопки 21
(воспроизведение/пауза) ускоренный режим прекращается, проигрыватель возобновляет нормальную
работу (для диска МР3 это режим сканирования дорожек вперед). Короткое нажатие на кнопку 16 (вправо
или влево) переводит на следующую дорожку вперед или назад.
Длительным нажатием на кнопку 21 производится выбор системы PAL или NTSC.
С помощью кнопки 15 осуществляется просмотр каждой дорожки в течение 10 сек., повторное нажатие
отключает режим.
Кнопка 14 – повтор дорожки. Отключение повторным нажатием.
Кнопка 13 – показ времени проигрывания дорожки и оставшегося времени.

Кнопка 12 – режим произвольного выбора воспроизведения.
Повторное нажатие на кнопки 12-15 отключает выбранные функции.
С помощью кнопки 10 и перевода дорожек вперед и назад можно  составить программу и ввести ее в
память. Длительное нажатие на кнопку 10 стирает составленную программу. Выбранная программа
воспроизводится при помощи кнопки 11.










3.

Магнитофон (воспроизводящий ЛПМ)


После нажатия кнопки включения питания 5 вставьте кассету в гнездо ЛПМ 4 лентой вправо.
Воспроизведение начнется автоматически. Кнопкой 9 (+ или –) отрегулируйте громкость. С помощью
кнопки 7 (как описано выше) отрегулируйте параметры звучания и баланс. Для извлечения кассеты
нажмите до упора кнопку 17. Для смены дорожек во время воспроизведения (сторон А и В) нажмите
одновременно на кнопки 8 ускоренной перемотки. Для ускоренной перемотки вперед или назад нажимайте
кнопки 8. Повторное нажатие прекращает перемотку.

V.

Возможные неисправности


В режиме АМ и FM нет приема


Убедитесь, что антенна выдвинута и проверьте
антенный разъем

В режиме автоматической
настройки
неудовлетворительное
качество приема

Произведите настройку в ручном режиме

Плохое звучание одного из
динамиков

Проверьте контакты разъемов и отрегулируйте баланс

Система не включается

Нажмите на кнопку сброса и подержите кнопку PWR
нажатой

Не подается питание

Проверьте контакты разъемов и предохранители

Звучание только в режиме моно  Проверьте, не препятствуют ли распространению звука

посторонние предметы

Нет воспроизведения компакт-
диска или оно низкого качества

Проверьте правильность загрузки диска (рабочей
стороной вниз) и наличие повреждений на диске

Отсутствует цветность

Длительным нажатием кнопки 21 выберите нужную
систему




ПАРКТРОНИК (СИСТЕМА ОПОВЕЩЕНИЯ О ПРЕПЯТСТВИЯХ)



После включения задней передачи звуковой сигнал извещает водителя о начале работы системы (режим
самоконтроля).
При наличии препятствий сзади они отображаются на дисплее.

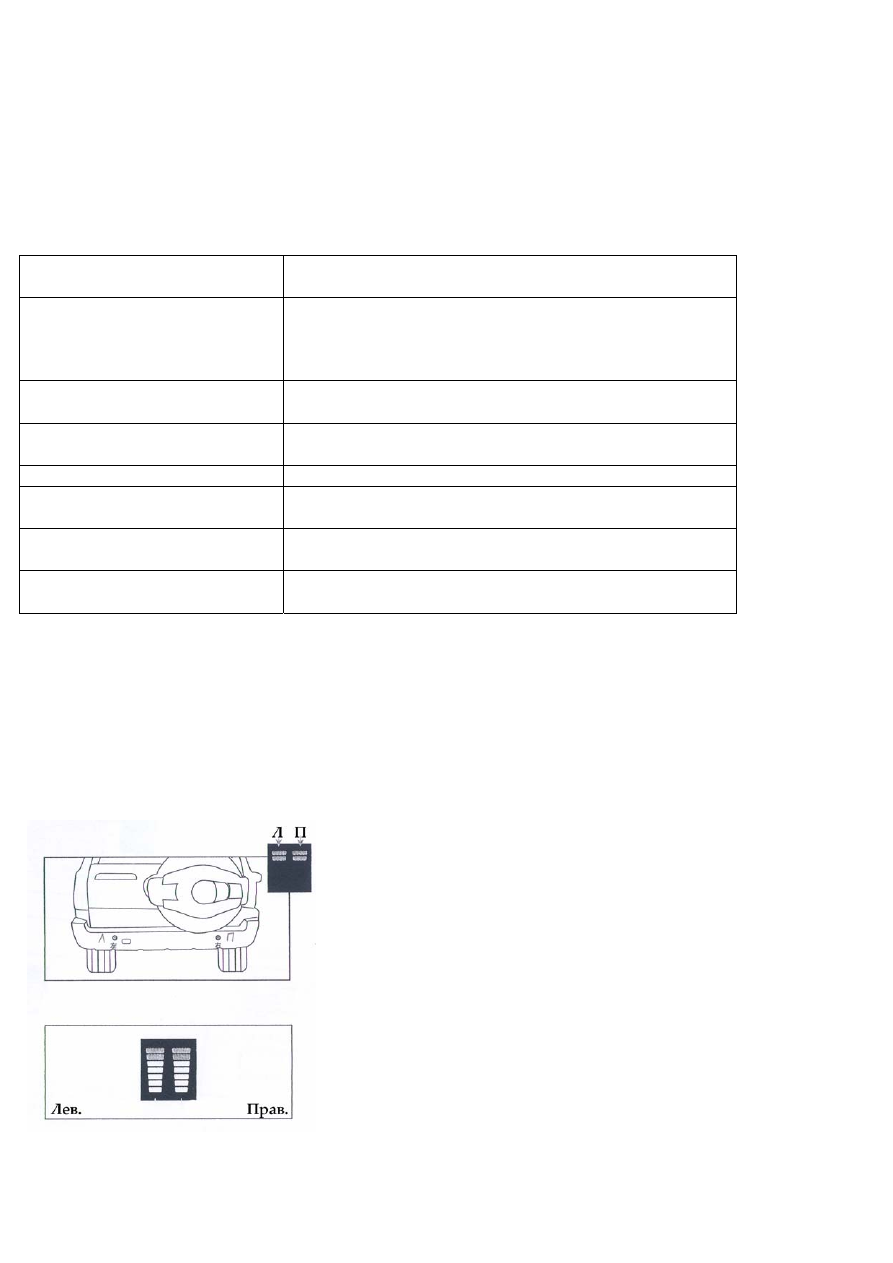

Места расположения излучателей и дисплей (см. рис.).





Отображение на дисплее препятствия слева и справа.
Работа звукового сигнала.






Этапы

Расстояние до препятствия, м

Режим звукового сигнала

1

1, 49 – 0, 9

Сигнал 40 мсек, пауза 500 мсек

2

0, 89 – 0, 6

Сигнал 80 мсек, пауза 300 мсек

3

0, 59 – 0, 4

Сигнал 380 мсек, пауза 120 мсек

4

менее 0, 4

Непрерывный сигнал


Индикаторы препятствий на дисплее (семь). Расстояние в метрах

1.

1, 49 – 1, 3

2.

1, 29 – 1, 1

3.

1, 09 – 0, 9

4.

0, 89 – 0, 75

5.

0, 74 – 0, 60

6.

0, 59 – 0, 45

7.

менее 0, 45


При наличии запасного колеса на двери задка –
его необходимо ввести в память системы. Для этого выберите подходящее место, свободное от
препятствий, и в течение 10 сек. пять раз подряд включайте заднюю передачу. Дисплей включится три раза,
и наличие колеса будет введено в память.
Эту операцию следует проделать также при изменении габаритов автомобиля по высоте либо после
открывания кронштейна (кожуха) запасного колеса.

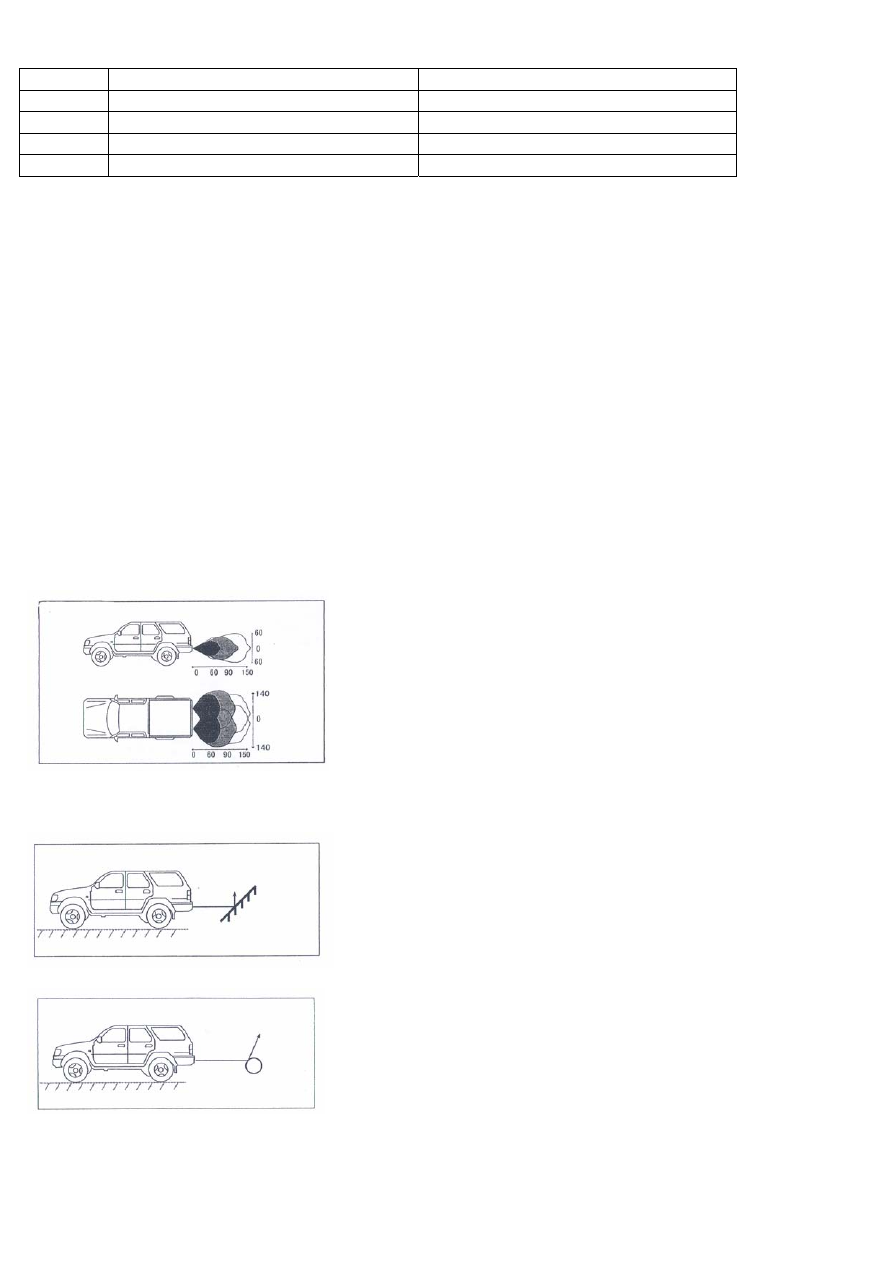

Диаграмма направленности излучаемых сигналов в вертикальной и горизонтальной плоскости. Расстояния
в сантиметрах.



Обстоятельства, влияющие на точность измерения

1. Гладкая поверхность с подобным углом наклона. Происходит отражение волны.



2. Круглые гладкие предметы. Маленькая отражающая поверхность.
